Wood Cube Project

[Lath 0]

Witam



Do tej pory miałem obudowę kompa schowanego w biurku, teraz przydała by mi się ta powierzchnia w biurku na coś innego, wiec postanowiłem przenieść obudowę w miejsce gdzie stoi subwoofer.





Niestety stara obudowa za duża, nie znalazłem pasującej gotowej obudowy w to miejsce, albo za duża obudowa albo by mi się płyta z bebechami nie zmieściła, wiec postanowiłem zrobić obudowę od zera ze sklejki.



Postaram się po pokrótce opisać moją pracę...

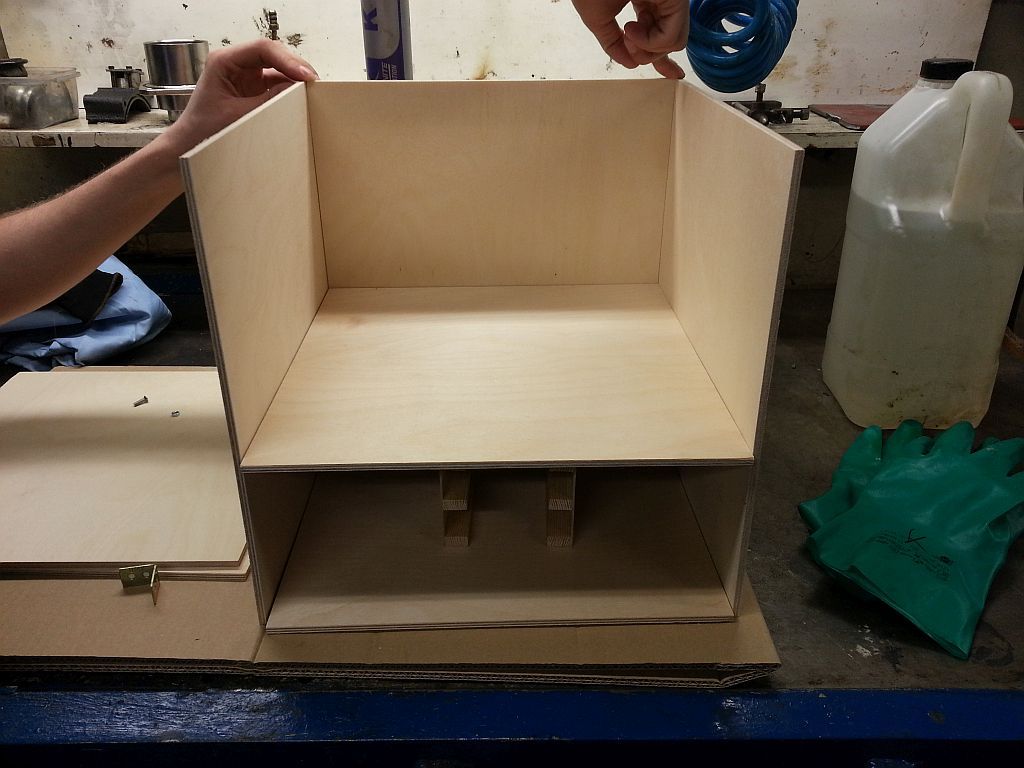

Sklejka 5, wycięte płytki i ogólny zarys

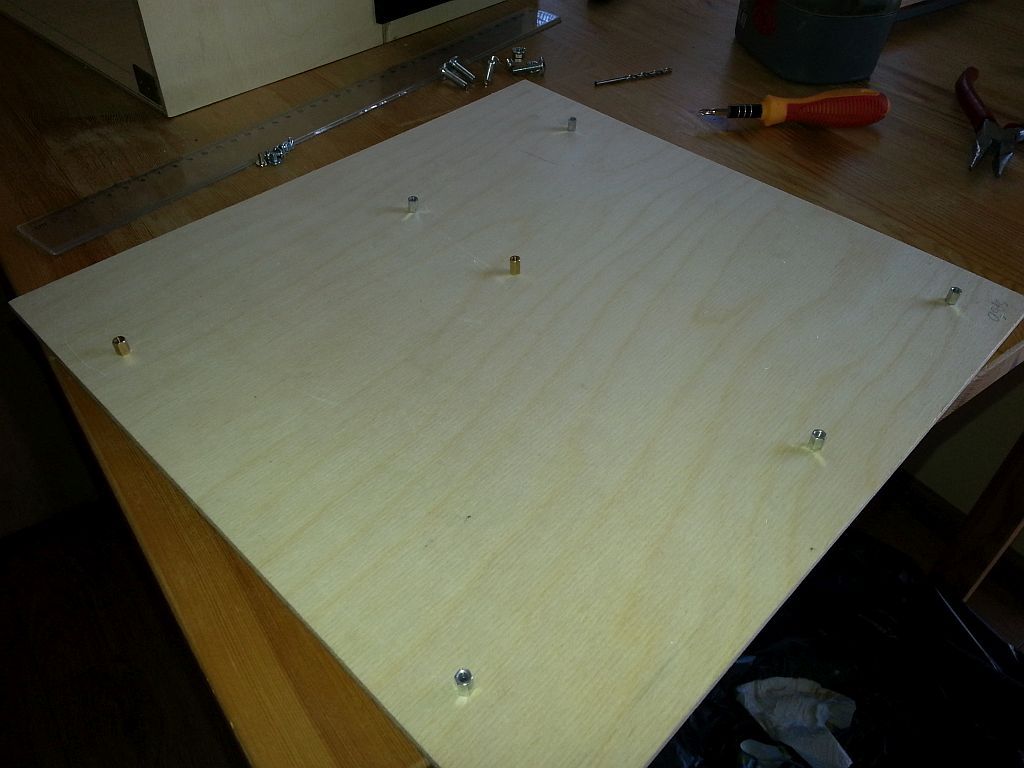

u góry będzie się znajdować płyta, u dołu zasilacz, dyski, nagrywarka i panel usb.

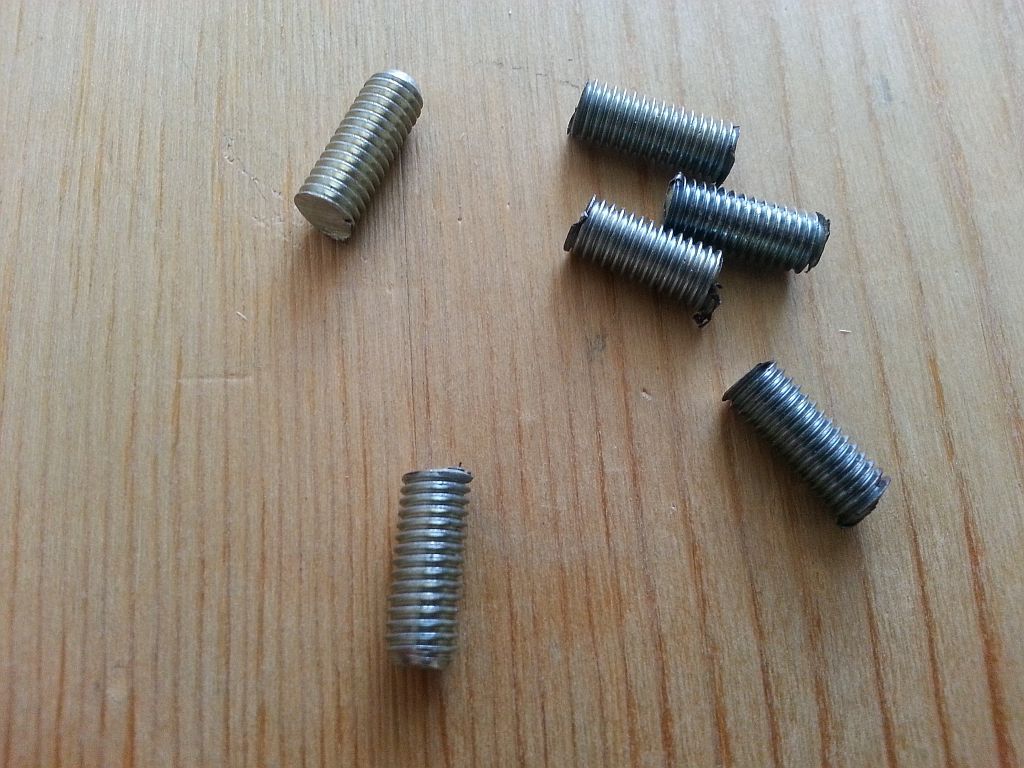

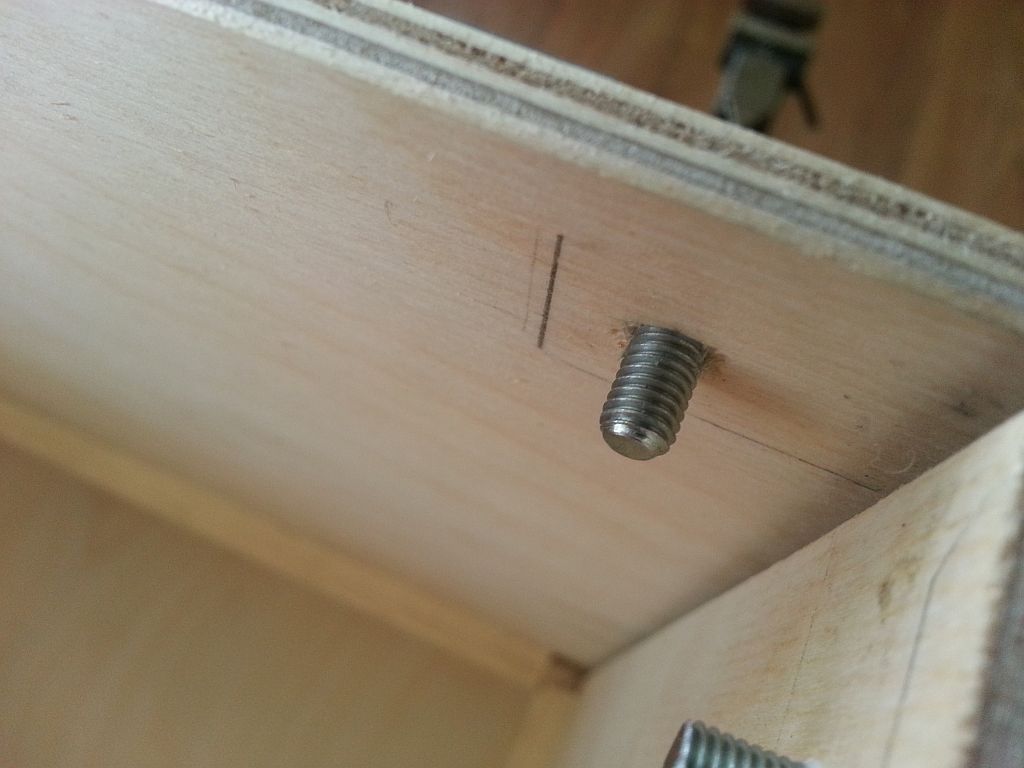

poszczególne płyty będą skręcone w ten sposób

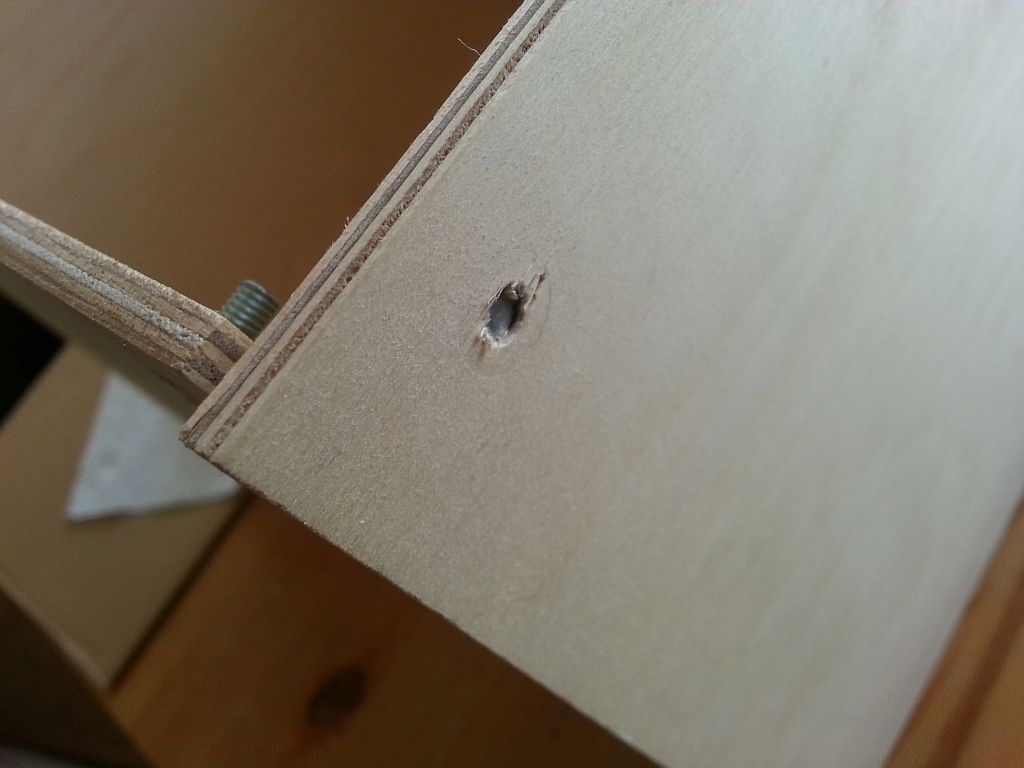

w jednym miejscu przewierciłem płytkę na wylot, to nic zaszpachluje się



[Klocuch12 0]

Powolutku i do przodu, powodzenia

!

[Kowal6 0]

Kolejny projekt obudowy z drewna. Może być całkiem nieźle

P.S Co to za głośniki?

[Lath 0]

P.S Co to za głośniki?



Logitech x-540

[Lath 0]

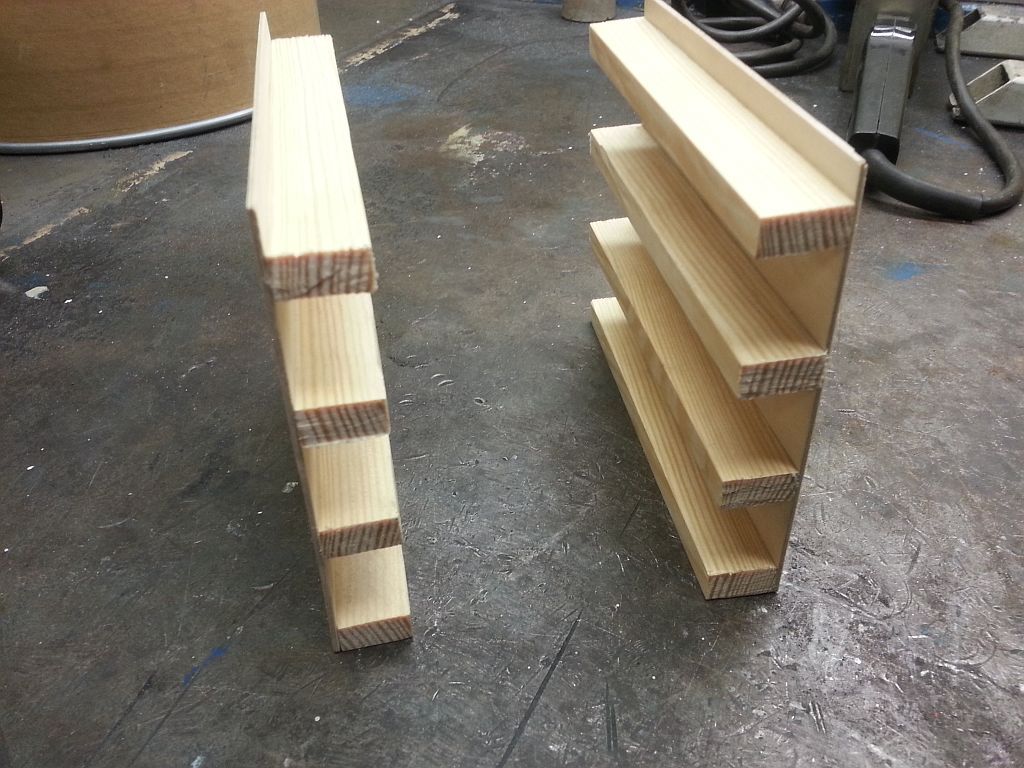

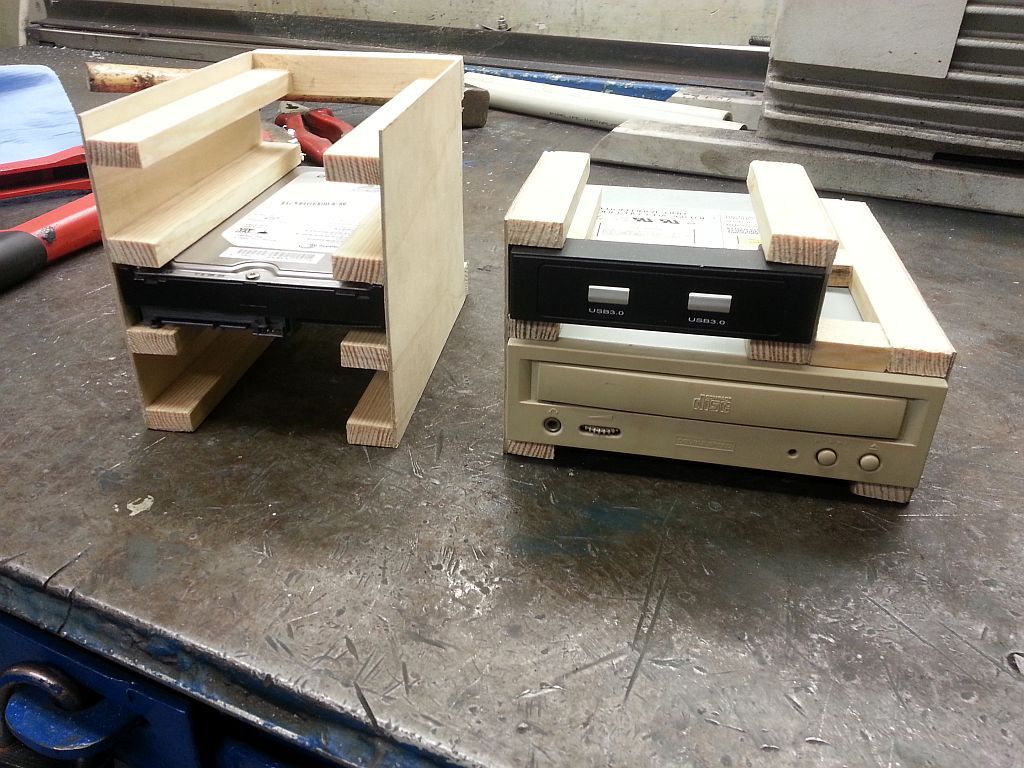

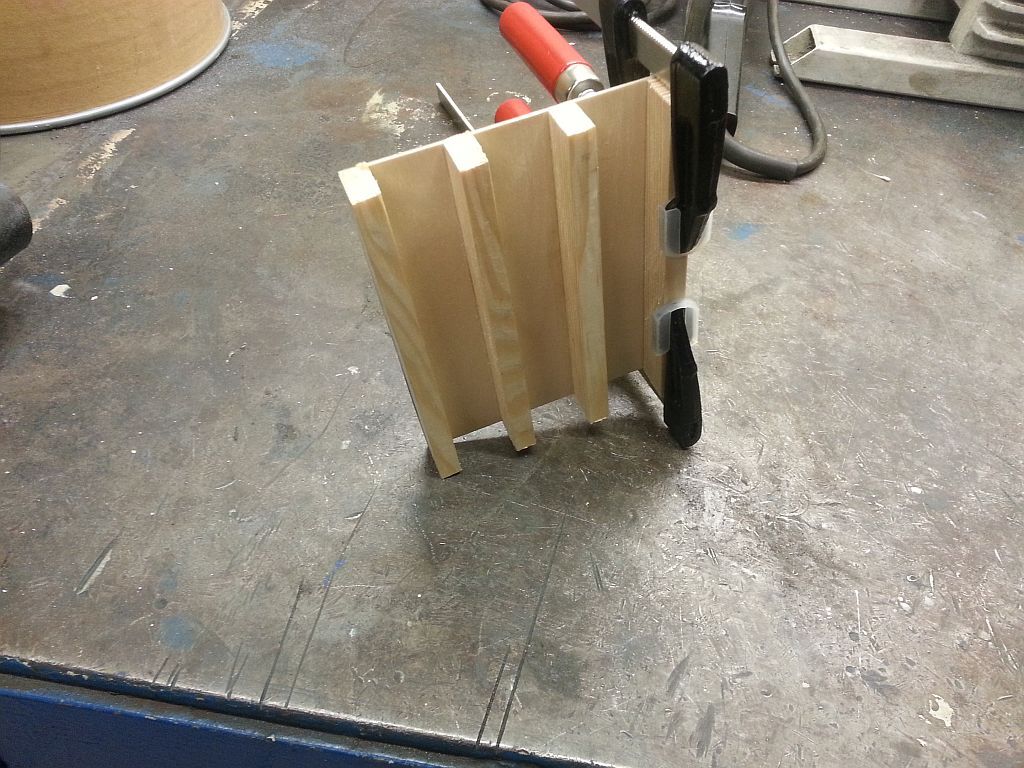

Przyszła kolej na holdery dysków nagrywarki i panelu usb



przebieg prac wyglądał następująco:

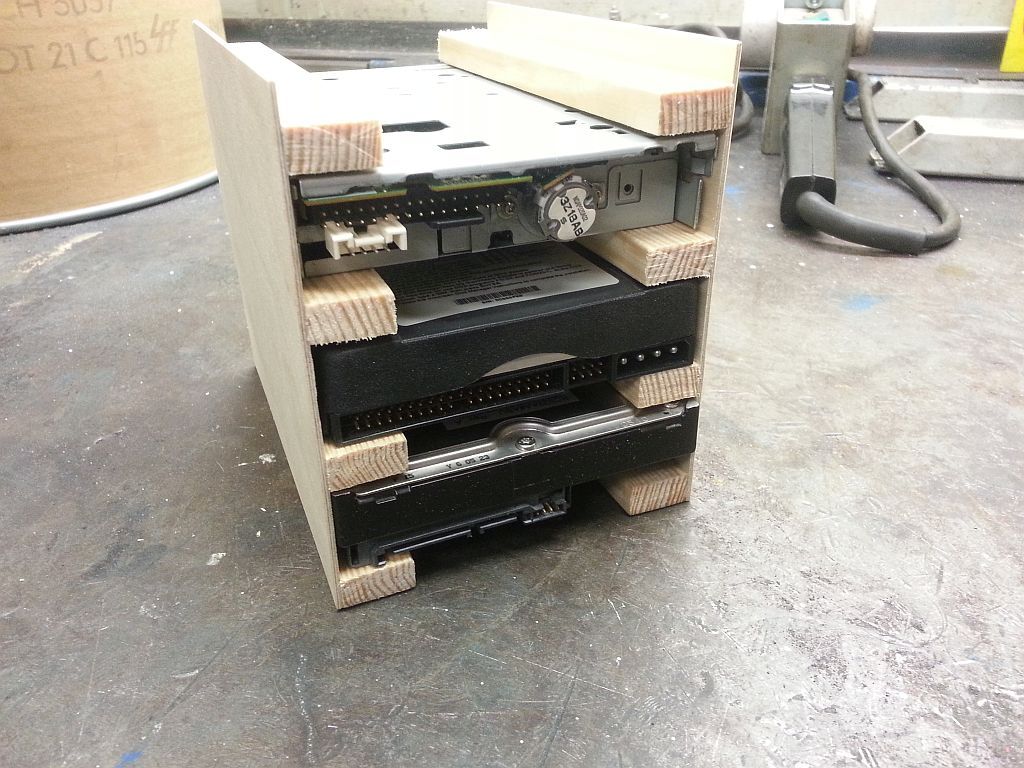

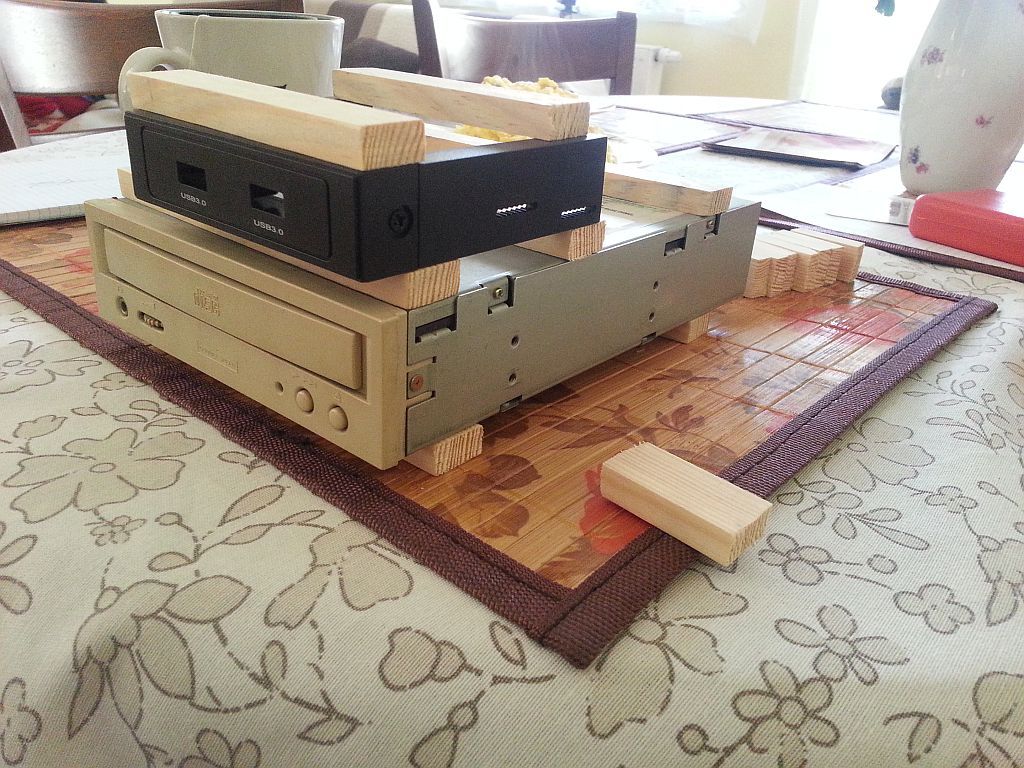

i przymiarka







[bielas 4]

Wyczuwam "przaśność" projektu i wykonania.

[omasterson 0]

A nie prościej by było z biurka wyjąć tą półkę na której stoi woofer i dać tam zwykłą obudowę na leżąco?

edit

Ta Twoja to by nawet na stojąco weszła.

edit2

Widzę trochę painta pod biurkiem

Co tam ukrywasz?

[Lath 0]

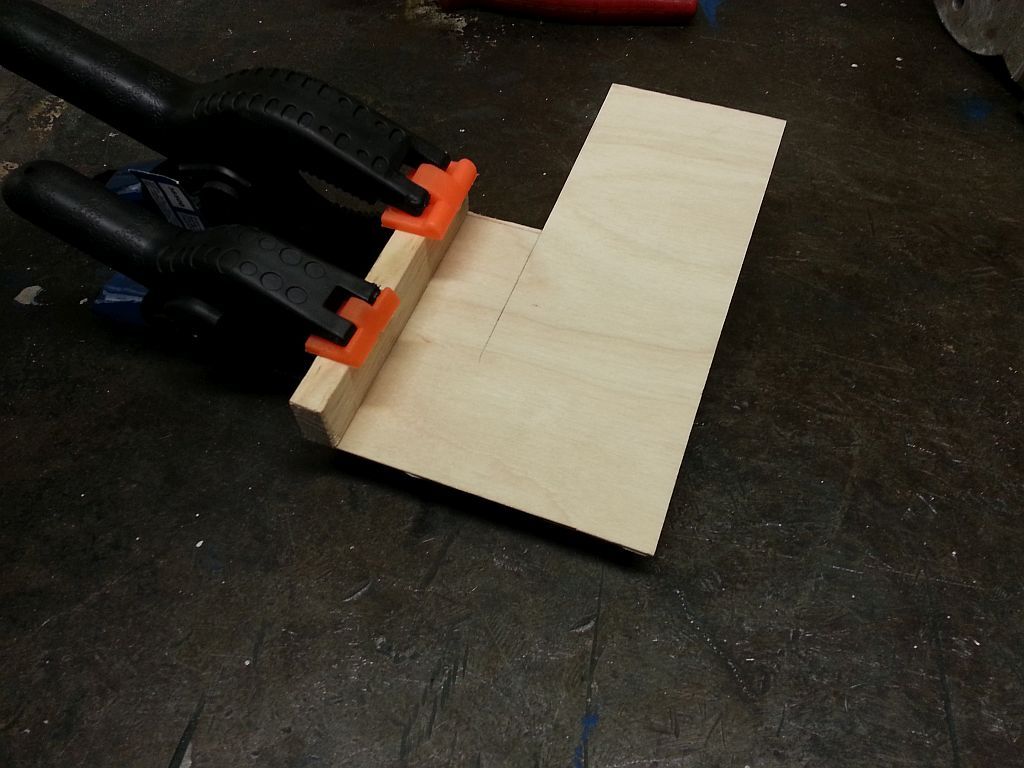

Listwy podtrzymujące tace przyklejone

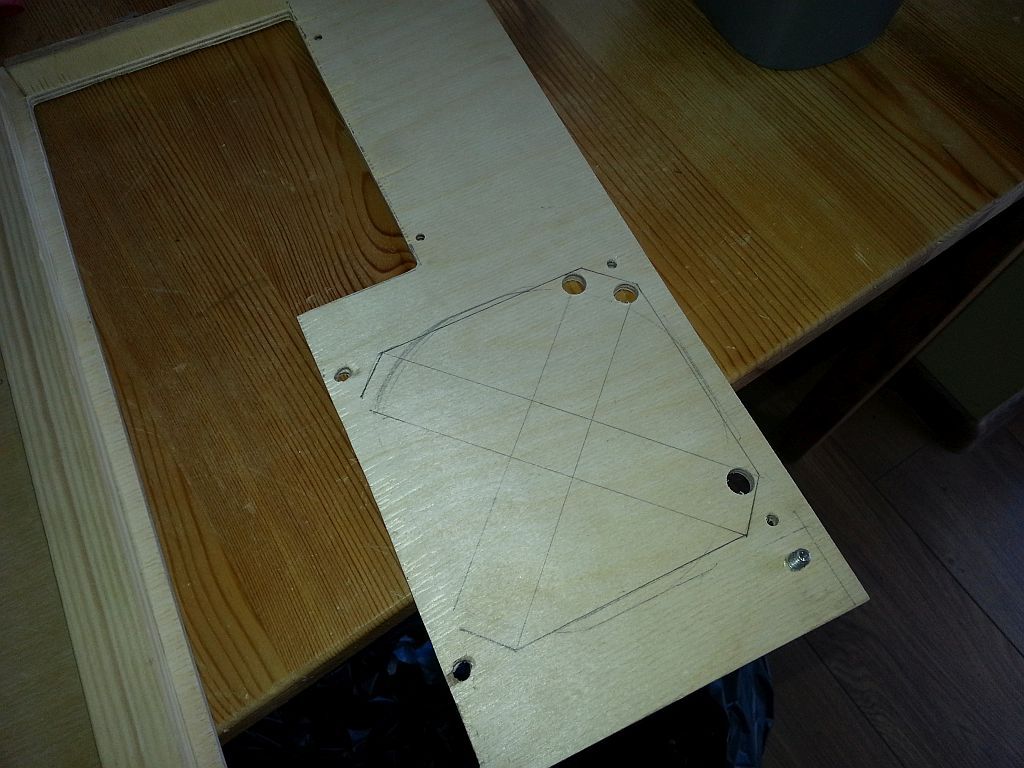

przygotowania tacki

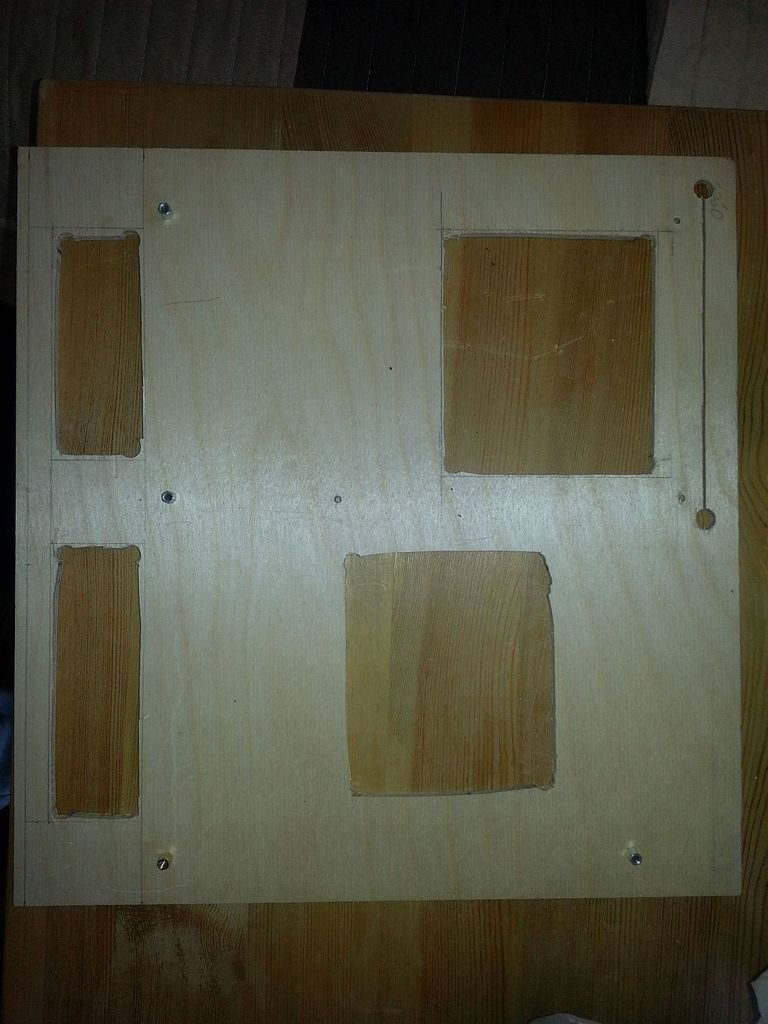

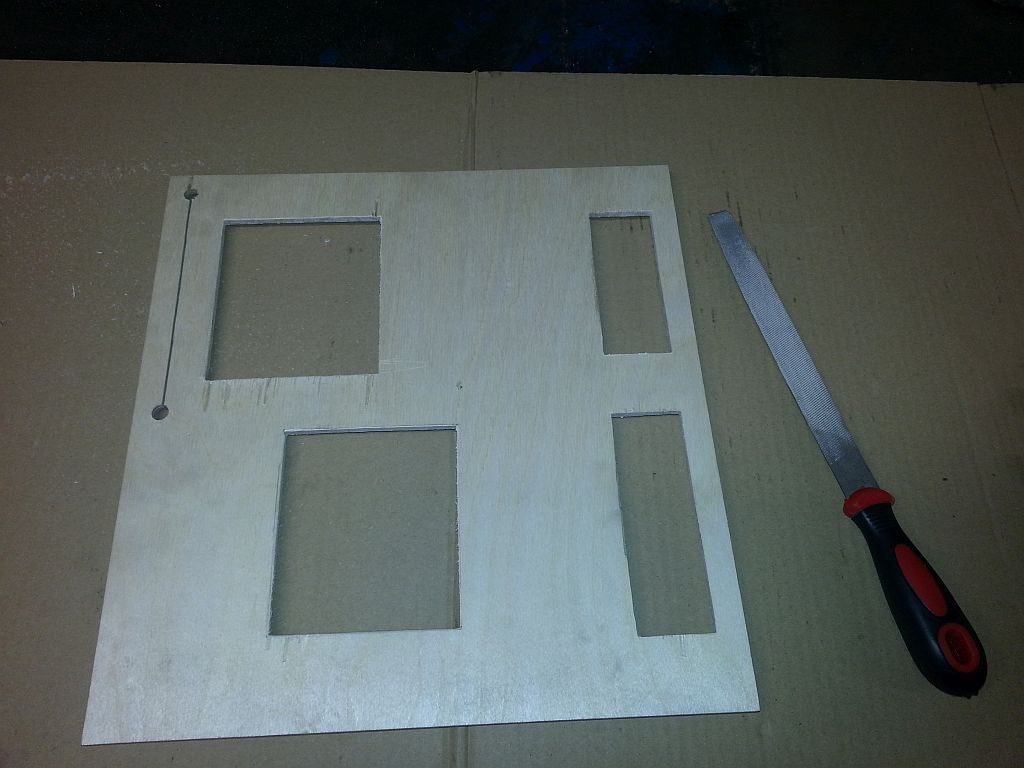

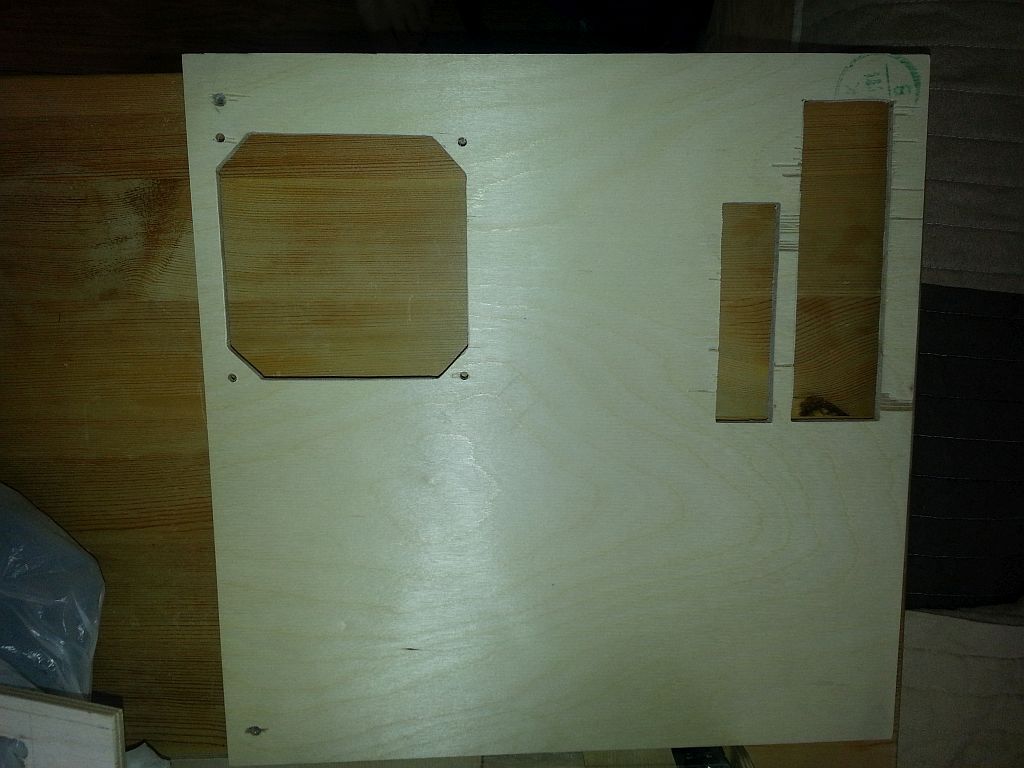

wycinanie reszty otworów

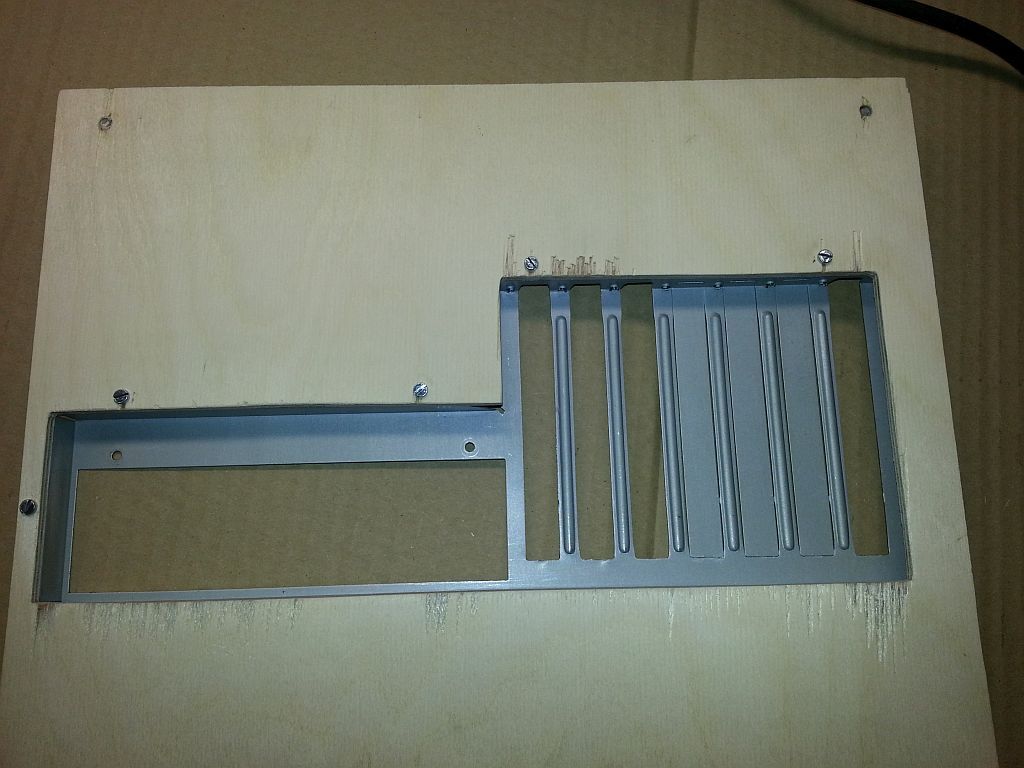

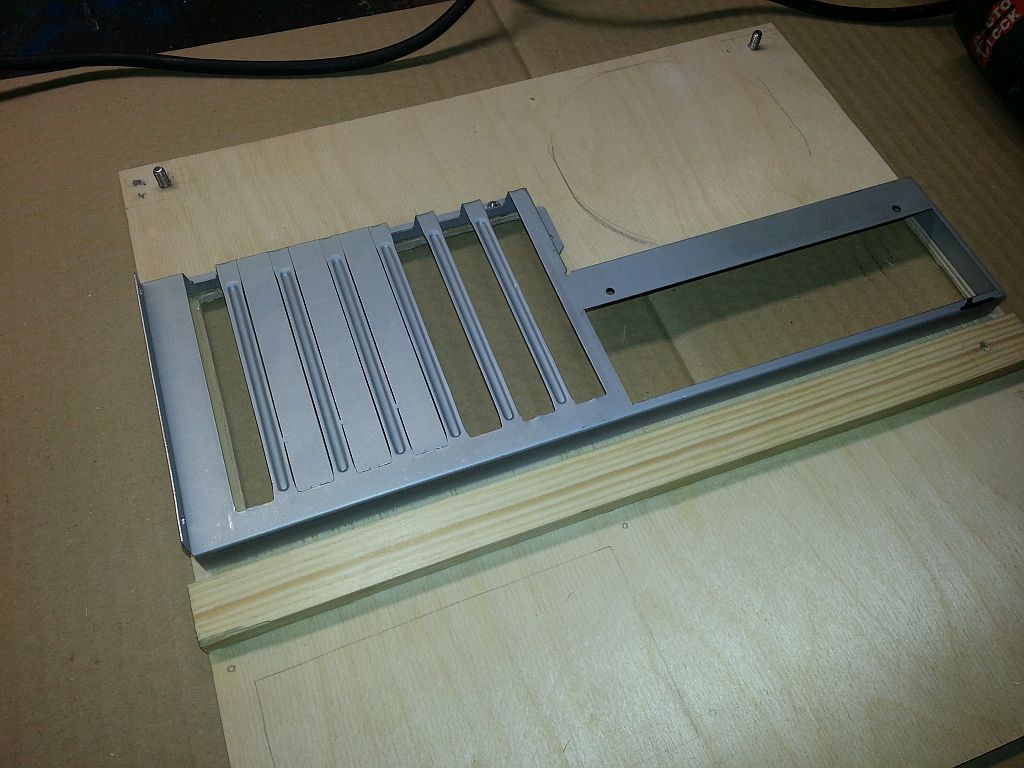

tył obudowy, tu poszedłem na łatwiznę i jeden element zamontowałem ze starej obudowy





[BobStanley 0]

Oryginalne , 3mam kciuki.

[Lath 0]

Z powodu "maksymalnej kompresji" musiałem zamontować 2 dodatkowe wentylatory

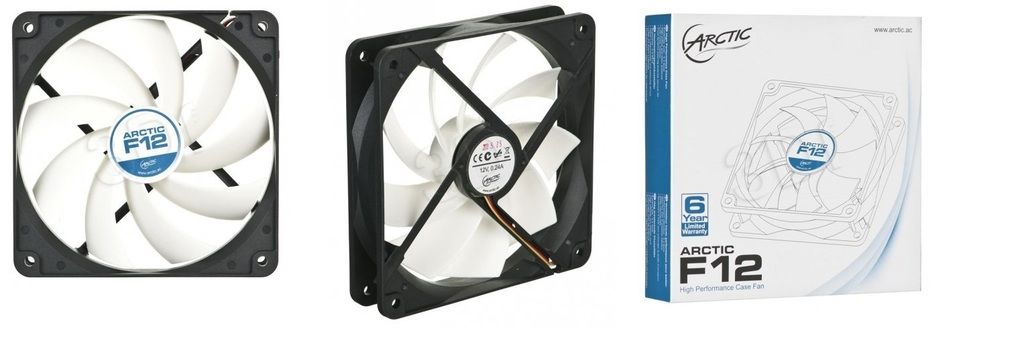

Nie potrzebowałem nie wiadomo jakiego huraganu w środku, więc decyzja padła na wentylatory ARCTIC F12 120mm

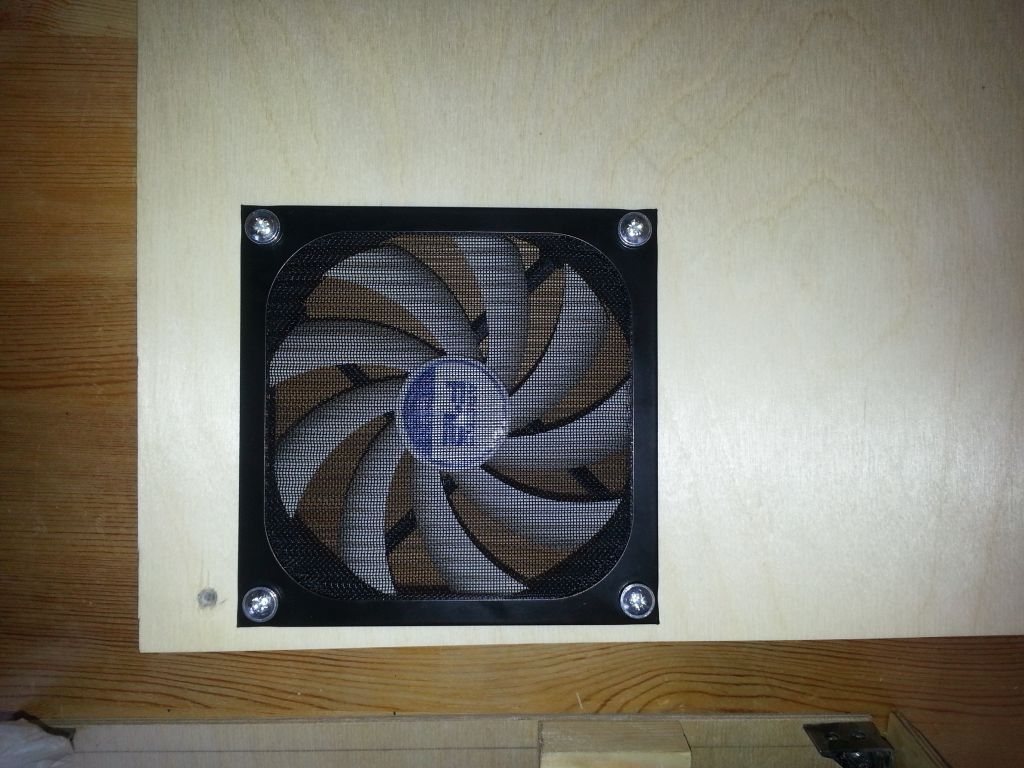

na przedni wentylator filtr przeciwpyłkowy

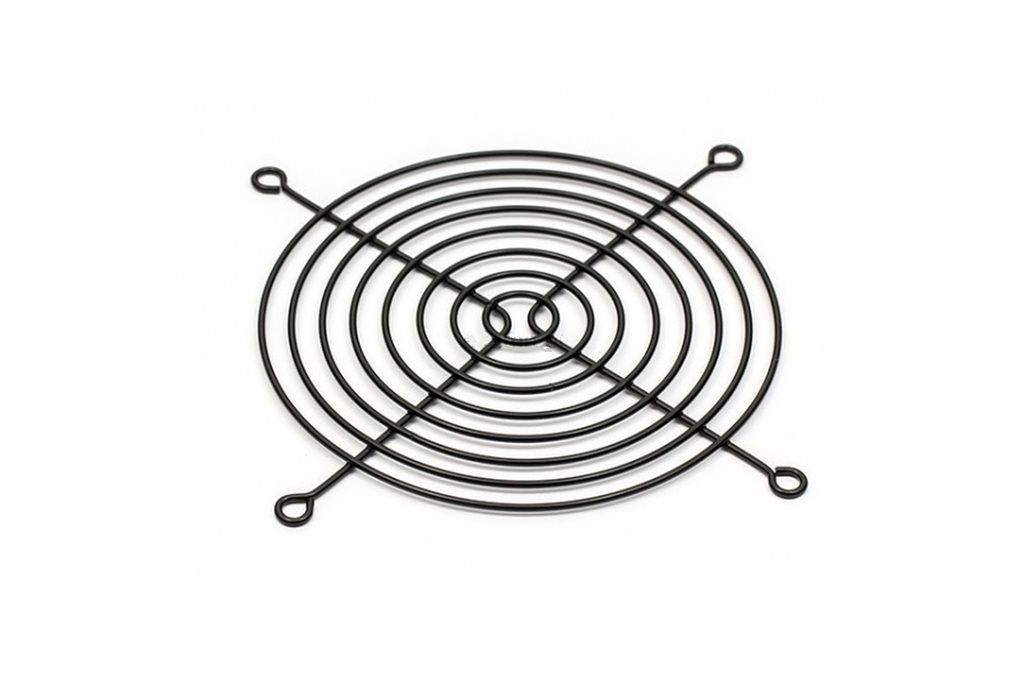

oraz grill na tylni





po złożeniu







i przymiarka zasilacza



[huudy 458]

jak z wytrzymałością łączeń i sztywnością całej budy? nie chwieje się?

[Lath 0]

wszystko się ładnie trzyma, nic się nie chwieje,

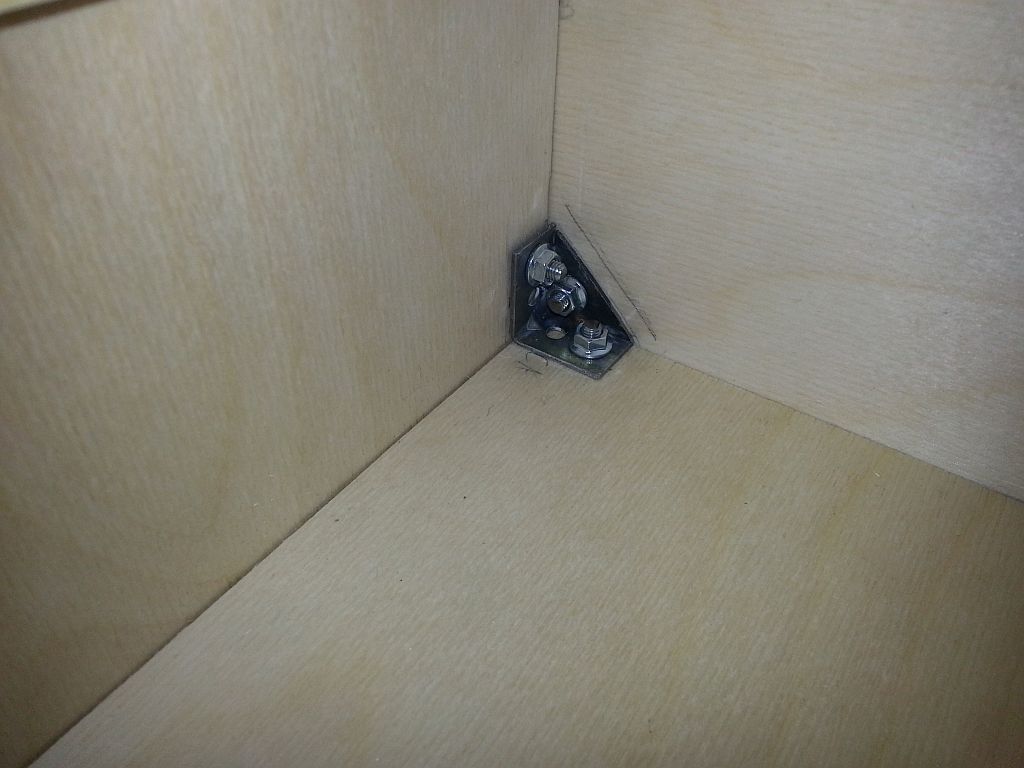

u dołu skręcane na kątownikach z dospawanym bokiem,



góra nie wymaga skręcania wszystkich ścian, ponieważ górna pokrywa będzie opierała się na wentylatorach i kątownikach,



będzie można zaglądnąć do środka bez rozkręcania.



Pierwotnie projekt zakładał wykonanie szkieletu i wkręcanie w niego ścian, ale dzięki temu rozwiązaniu



obudowa ma mniejsze wymiary i jest lżejsza, nie tracąc na sztywności.
