TJ07 inverted LC

[aerial 342]

No też zauważyłem że właśnie wydajność chłodnicy poza obudową, jest zauważalnie lepsza. Zależy jeszcze od obudowy, ale np. w porównaniu do jakiejś normalnej budy, z chłodnicą zainstalowaną na topie, to jest to dość wyraźnie podgrzewane przez komponenty wewnątrz. Chłodnica cała "luzem" na zewnątrz, w zasadzie nic jej nie podgrzewa, jest pełna wydajność.



Czemu mało ludzi to stosuje, dobre pytanie. Myślę że boją się, że będą mieli jakieś węże puszczone po biurku (ale już wiązki kabli która wychodzi z ich komputera jakoś się nie boją). Trudno to racjonalnie wytłumaczyć, takie rozwiązanie ma praktycznie same zalety. Zajmuje nawet mniej miejsca, bo można mieć naprawdę małą obudowę + chłodnicę. Jakbyś policzył dokładnie fizyczną objętość obudowy i takiej chłodnicy, to i tak zajmie to mniej miejsca, niż większa obudowa z zainstalowaną taką chłodnicą wewnątrz (bo to zawsze jest nadmiarowe).



Jednej wady bym się doszukał może - taki setup jest dość nudny Tzn. nie masz dużych wyzwań, zmieniasz obudowę, podpinasz bloki, 2 wężyki i koniec zabawy. Szczególnie własnie w opcji gdzie pompa + rez także jest poza obudową, razem z chłodnicą. Zmiana obudowy przy takim zestawie to jak zmiana obudowy z AC.

[zwc18 0]

Do zewnętrznych chłodnic to siadła by customowa wieżyczka tego typu





Mała buda na biurku a kolumna w rogu i pozamiatane



TJ07 mimo swych rozmiarów oj ciężka do zwodowania ze wstępnymi założeniami



Ciut za niska piwnica jak na mój gust ledwo stand włazi na styk z midplatem a przy wpakowaniu 480 i 240 na kable zostaje niewiele miejsca



Inna opcja to wypatroszyć top pod 480 Slim i pozbyć się z piwnicy 240 i zastąpić choćby 120 wówczas już się miejsca robi na graty



W iatx jednak to lipa gdyż okno szlak trafia



Oczywiście mowa ciągle o SLI o czym nie wspomniałem



Sorka plątam się w zeznaniach gdyz lekko na bani ')

[aerial 342]

Moim zdaniem z chłodnicą akurat nie ma problemu z miejscem, tzn. tam nawet 140mm wchodzi. Nie trzeba zaraz jakiegoś wielkiego standa pakować. Wystarczą małe kątowniki do mebli np.:





Albo jak robili w starych murdermodach, jakieś pudełka do elektroniki (hammond box, ale może być cokolwiek, widziałem mod z pudełkami po filmach dvd). Chłodnicę mocujesz do tego na rzep albo taśmę dwustronną. Bardzo czysto wygląda, i sama chłodnica jest, bez brzydkiego standa ala phobya np.









Ja akurat sli nie planuję. Jakby mnie było stać na 2x 980ti i dobry monitor 4k, ale wtedy raczej bym nie miał zmartwień skąd kupić chłodnicę

Zresztą mogłem tanio wymienić gpu, ale wtedy dochodzi znowu zabawa w nowe bloczki za 400zł itd.. Wolałem kupić taniej blok na 780, i pobawić się samym chłodzeniem. I tak nie da się grać w żadne nowe gry (moim zdaniem), więc obecne gpu się też nudzi.



Ciągle nie wiem co zrobię.. może poczekam jeszcze na tą nieszczęsną chłodnicę.

Z nowych by była najtaniej XSPC EX480 za 350 + kw ;/

Black ice nemesis GTS bym przytulił, jakby gdzieś mieli, ale nie ma. Chyba wszystkie sklepy importują z caseking.de, bo mają dokładnie te same modele. Np. nemesis gts 560 jest dziwnie tanio (350), a w casekingu akurat jest w promocji, więc raczej nie przypadek.

Nic trzeba czekać.



A co do zewnętrznego standa na chłodnicę jeszcze - odpada bo jest schowana. Eksponowanie chłodnicy zewnętrznej średnio mi pasuje, bo wtedy tracimy efekt wyciszenia. Jak już mogę to ustawić z dala od komputera, to chcę schować maksymalnie i wyciszyć.

[aerial 342]

Jednak wstępnie to podpiąłem pod zewnętrzną chłodnicę.

Wersja na szybko, także nie patrzcie na detale, czy ułożenie kabli. Spieszyłem się trochę bo za ciepło Brakuje też kilku przedłużek (np. EPS na styk jest).



Widać o co mi chodzi z równoległym puszczeniem węży.

Praktyka pokazała że lepiej wygląda jak węże nie idą za zatokę, ale do środka, tak że nie przecinają bloku na gpu i nie zasłaniają "widoku" przez okno na topie.

Węże mogą jeszcze iść bardziej ułożone, to jest do poprawienia, trzeba odpowiednio przypiąć, wtedy są idealnie równolegle.

Dyski też będą inaczej, teraz na szybko na gąbkach leżą.

Z zamkniętym oknem, szczególnie jak się siedzi, i buda nie jest z profilu tak bardzo, kabli nie widać w zasadzie w ogóle. Widać mniej więcej od miejsca jak zaczyna się gpu, i pamięci ram, reszta jest zasłonięta przez panel. Czyli dokładnie o taki widoczek mi chodziło, okno ma idealny rozmiar, jest dostatecznie duże.



Jeżeli chodzi o loop równoległy to spokojnie woda płynie w obu blokach, przy odpowietrzaniu dobrze widać jak pęcherzyki powietrza zapieprzały przez ona bloki.











Dalsze kroki to będą jakieś detale, no i polowanie na chłodnicę. Zrobię też jakieś lepsze foty jak odpocznę, i będzie bardziej równomierne oświetlenie.



edit:





[Mib 0]

Efekt ciekawy.



Węże to chyba 10mm?? Wyglądają jak słomeczki. Troszkę średnio pasują te zawijasy takie. Nie myślałeś o innym rozwiązaniu??



Patent z szybą mi się bardzo podoba. Zrobię u siebie coś podobnego. Będzie prościej utrzymać czystość topu budki.

[aerial 342]

Wąż 8/10. Nie widzę problemu z wyglądem tego węża. Lepiej mieć dokładnie taki jak wszyscy ? Druga sprawa jakikolwiek markowy wąż przy ilości typu 10m+ to wychodzi kilkaset zł za sam wąż. Złączki, wymiana na bitspowery czy nawet barrow też kilka razy drożej.

Wygląd, moim zdaniem jest ok tego węża i złączek. Cienki wąż pozwala robić lepsze łuki.

Jak ma być połączenie równoległe, inaczej tego nie puścisz. A zwykłe połączenie, pod blokiem na gpu, jest.. nudne, tak miałem w poprzedniej budzie, nic ciekawego.

[heat 80]

Druga sprawa jakikolwiek markowy wąż przy ilości typu 10m+ to wychodzi kilkaset zł za sam wąż. Złączki, wymiana na bitspowery czy nawet barrow też kilka razy drożej.



No niestety coś za coś. Można zrobić po prostu kibel po kosztach z naciskiem na wydajność, albo zrobić ładny kibel o tej samej wydajności tylko 5x droższy.

Przydałoby się jednak wymienić te złączki, które masz bo wyglądają średnio - szczególnie na bloku GPU. I nie trzeba tu od razu BP - szukałbym feserów albo ek z drugiej ręki.



Czekam na efekt końcowy bo chwilowo dupy nie urywa

[Mib 0]

@aerial



Nie do końca się zgodzę z tym co piszesz.

Potrzebujesz jakieś 6 ładnych złączek ok 2m węża dobrej jakości na część widoczną.

Resztę układu możesz zrobić na tanim wężu nawet z Castoramy (cristal czy jakoś tak) czy jakimkolwiek innym.

Ja tak u siebie zrobiłem. Tygon w widocznej czesci a reszta na gorszej jakości wężu i tyle, złączki też tanie.

Generalnie mam w układzie złączki z angeli proste 10/16 chyba no name do tego rózne złączki z Bitsa kupowane w rózny sposób.

Myślę że w tej chwili mam podzespołów na złożenie 2 układów (może z blokami byłoby więcej zabawy).

[niedziękuję 0]

Profanacja!

TJ07 z zewnętrzną chłodnicą i złączkami w cenie piwa

[aerial 342]

Złączki akurat zostają na 100%. Niklowana stal, niezła jakość i nieco inny kształt niż typowe złączki do lc. Dla mnie one nie wyglądają gorzej niż np. fesery które miałem w lian li kiedyś.





Będą oczywiście zmiany, ale nie w złączkach.



@Mib - jak pisałem, ja akurat chce mieć wąż 8/10, to jest świadomy wybór. Moim zdaniem nie wygląda on gorzej niż gruby wąż, na pewno nie działa też gorzej. To kwestia gustu, ale też pewnej "otwartości" na coś co wygląda inaczej niż 99% układów. Naprawdę nie dajmy się zwariować, cieńszy wąż czy złączka równie dobrej jakości ale nieco innym kształcie automatycznie musi być uznawana za brzydszą?

[Mib 0]

Nie no spoko wybór należy do Ciebie.



Tygona w tej wersji węza też dostaniesz



Ja też nie idę w jakąś modę- np rurki chociaż mi się podoba efekt ale praktyczność jest kiepska nie mówiąc o ilości zabawy z tym związane jest.

Masz prosty czysty układ clean look old style.



PS tylko bloki masz za nowoczesne

[aerial 342]

Przestawiłem dyski do zatok 5,25'', także piwnica jest pusta, miejsce na pompkę i radiator.

Finalnie plan był mniej więcej taki jak to co widać, tylko cały dół to by była chłodnica widoczna (wentylatory by były od drugiej strony, także widać by było finy chłodnicy tylko, pompka + psu schowane za).





Trochę inaczej kable puściłem:





Coś dla hejterów moich złączek





Odbicie w lustrze:





Blok na gpu:





Jeszcze jest trochę powietrza, pompka na 7v, bo nie da się przy tym wysiedzieć na 12





I wreszcie ujęcie z kąta pod jakim to widać siedząc przy biurku:





Chyba nie jest tak tragicznie?

[Mib 0]

Aż tak źle nie jest, mogloby byc gorzej.



A tak na serio to układ zrobiony w seryjnej budzie bez wodotrysków i nie wiadomo czego.

Lustro bardzo fajnie podkreśla całość.





W sumie to mam zagwozdkę czy nie użyć też lustra ale mniejszego np 70-90mm szerokości tylko. Muszę pokombinować.

[bielas 4]

Inverted jakoś mi się gryzie z równoległym połączeniem węży. Przy typowym układzie węże po prostu wchodziłby w podłogę i tyle.

[aerial 342]

Największy problem teraz czy prędzej zmienię obudowę czy pojawi się chłodnica 480?



Lustro nie ma za bardzo powodu pakować nic mniejszego.

Właśnie a propos będzie trzeba zmajstrować podświetlenie, zapomniałem o tym.



Inverted jakoś mi się gryzie z równoległym połączeniem węży. Przy typowym układzie węże po prostu wchodziłby w podłogę i tyle.





Inny wariant bez wiercenia w lustrze, to takie połączenie:





moim skromnym zdaniem znacznie gorszy efekt

[MarcoSimone 2111]

Moje trzy grosze w temacie



Podoba się:

- buda

- lustro

- okno na topie

- wąskie węże

- kolor płynu

- złączki

- blok na GPU

- mobas



Nie podoba się:



- ułożenie węży idących od GPU do zatok 5,25". Przy Normalnym ułożeniu płyty dobrze by pasowało a przy Inverted jakoś nie bardzo mi się widzi...sorry

- seryjne kable EPS i 24ATX Corsair'a w zaciskach...idealnie by było z oplotami

- potrzebny Ci napęd?



Czyli na dobrą sprawę jest pysznie ale wymaga doprawienia



Edit:



Układ równoległy jest super aerial

Tylko jak wspomniałem ten łuk węży od karty do 5,25"...jakoś mi ni leży...

[aerial 342]

Kable to wiadomo, przedłużka może będzie, zależy jak długo obudowa u mnie zagości. Taki był plan, podwiesić tam normalny kabel w oplotach.

Napęd używam bardzo rzadko fakt, ale żal nie zapełnić jednej zatoki, mając 70L skrzynię na biurku Naprawdę jest na to miejsce. Można nawet bezel od lian li tam jakoś wstawić, ale by wymagało cięcia chyba.



Co do węży, no cóż, ja miałem własnie taką koncepcję zanim jeszcze nabyłem obudowę. O to mi chodziło dokładnie, węże idące równolegle takim łukiem.

Nie widzę specjalnie opcji która by wyglądała lepiej, przy założeniu że nie chcę robić żadnych przepustów przez midplate, ma być czyste lustro bez "dodatków". Jak to wtedy puścić? Szeregowo wygląda imo gorzej.

Chociaż mówię to kwestia gustu, jednym się podoba innym nie.



Ulepszenia będą, jak praktycznie z każdą obudową jaką miałem, pierwsza rewizja to zazwyczaj przymiarka.

Natomiast nie będzie jakichś grubszych modów, typu przerabianie front plate, jakieś wielkie covery, wiercenie otworów itp. Chcę zachować jak najwięcej z oryginalnego wyglądu TJ07, co jak wiadomo nie wszystkim ma się prawo podobać.

[bielas 4]

Można pomyśleć o szybkozłaczkach wkręconych w jednego ze śledzi, skoro chłodnica jest na zewnątrz, a termin nabycia 480 jest nieznany.

Uprościłoby to układ.

[aerial 342]

Nie no, docelowo ma być w środku chłodnica.

Taki prosty układ miałem w poprzedniej obudowie, i tutaj chciałem zmiany. Weź pod uwagę że obudowa jest bardzo duża, są tylko 2 bloki, nie ma (i nie będzie) rezerwuaru obok mobo). Założeniem było żeby czymś zapełnić tą przestrzeń.

[bielas 4]

Dlatego pisałem o śledziu. Co by nie molestować borowaniem obudowy. Nie wspomniałem o tymczasowości rozwiązania, choć założyłem, że to będzie do dorozumienia, do czasu zakupu 480. Mój błąd.

[Mib 0]

Na nąped jest sposób

Wsuwasz go głębiej i doklejasz do frontu zaslepkę i tyle.



Przejście węży też można zrobić w elemencie dokręcanym obok zasiłki. Ja u siebie tam mam aluminiowa dokręcana kratkę.



A chłodnica 140.3?? Na wysokość powinna styknąć. Powierzchnia sporo wymiany sporo wieksza.

[Tomcat 1540]

Też latami optowałem za słomkami i tanimi złaczkami. Trafiła sie okazja/sonsoring u Malika i jak doszło i obdzieliłem też kilkoma gratisami kompla to nieco się optyka zmieniła.



Grubsze węże są ładniejsze i tyle.

Co do układania to tygon nawet fajnie się układa. No i nie zagina się a tanie 8/11 potrafiły jak robiło się ciepło przy ciasnych łukach.

[aerial 342]

Ja miałem już układ na grubych wężach, też na tygodnie. Wiem jaki super plastyczny jest ten wąż i jak fajnie przezroczysty, naprawdę znam jego zalety.

Uważam jednak że trochę przesadzacie z tymi walorami estetycznymi grubszego węża nad cienkim Wygląda inaczej, dla jednych lepiej dla innych nie.

Cienkie węże pozwalają na dość dobre łuki, mimo że są stosunkowo sztywne. Nie miałem problemu z załamywaniem się od nagrzanego płynu.

Jakby była okazja na jakiś fajny zestaw grubszych złączek, to chętnie kupię, ale to się nie zdarza zbyt często..



Co do chłodnic:

4x120 = 58880 cm2

3x140 = 57600 cm2



Także prawie to samo.

Ale zostaje spora dziura w piwnicy niestety





tutaj z aqua computer ams

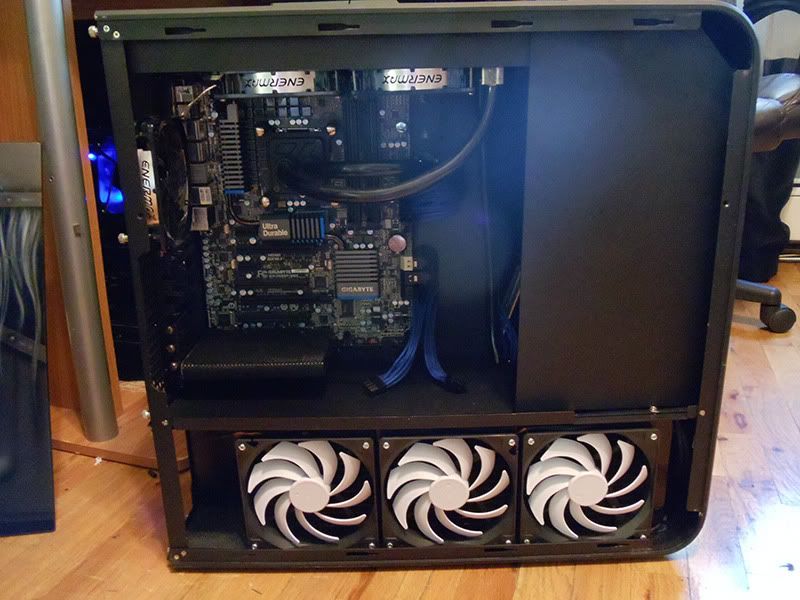

Chyba że ktoś pokaże fotę gdzie chłodnica 420 naprawdę fajnie wypełnia dół, bez jakichś coverów z płacht blachy

[ELDER 677]

420 nie wypełnia i tyle...kup tą 480tkę i po temacie.

[Androctonus 2]

420 nie wypełnia i tyle...kup tą 480tkę i po temacie.



Dokładnie. Nic nowego się nie stworzy i tyle.



Możesz napisać do Tomcat'a jak on ma to u siebie.



Ciekawe czy ktoś ma TJ07 i w piwnicy na chłodnicy Triebwerki
