Current rating karty graficznej i podłaczeni GPU pod osobne linie 12V

[mgtan 0]

Witam,



Ostatnio zacząłem zgłębiać temat zasilaczy i nie raz natknąłem się na (wprowadzone i chwile potem wycofane) zalecenie, że jedna linia zasilania 12V powinna mieć max 18-20A (w zależności od źródła informacji).



Obecnie bardzo często producenci GPU zaznaczają, że do karty wymagany jest np. "PSU minimum 500W & current ratting 42A"



I teraz klika wątpliwości co do zasilacza - bazując np. na zasilaczu Chieftec CFT-650-14CS

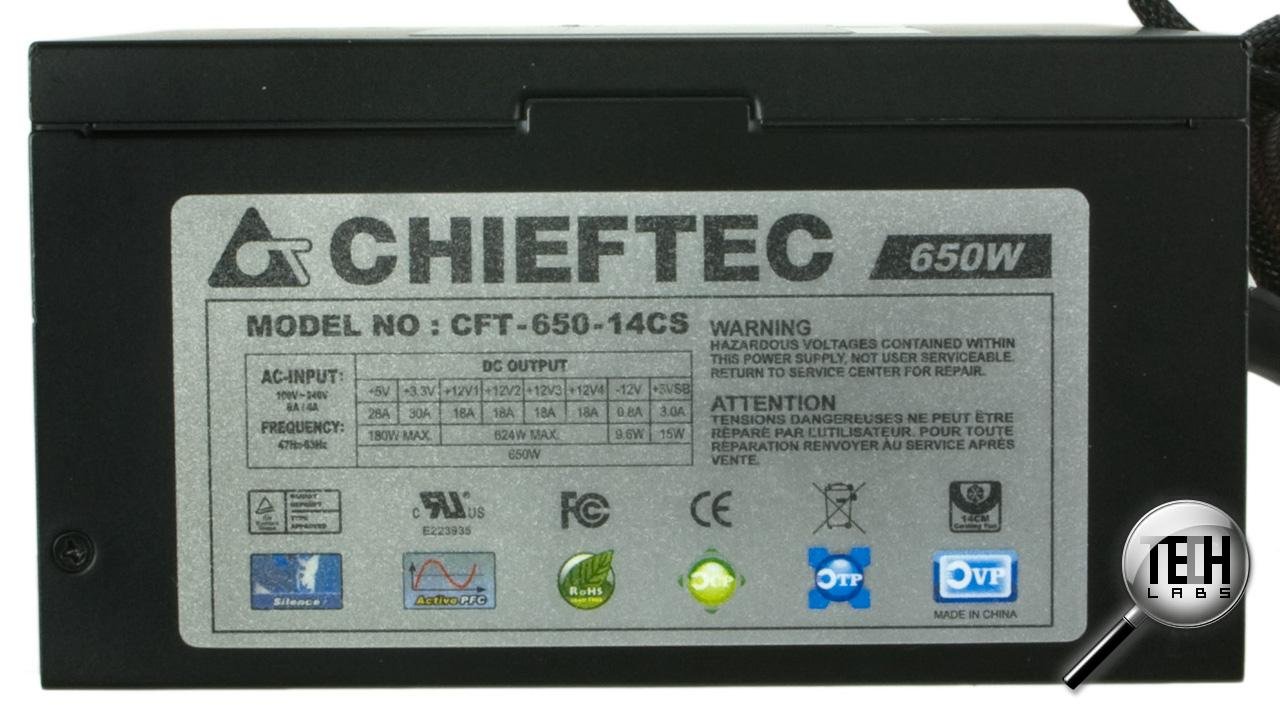

tabliczka znamionowa:

http://obrazki.elektroda.pl/9599423600_1412002791.jpg

opis gniazd:

http://www.chieftec.eu/images/stories/produkte/psu/super_series/cft-14cs/files/cft-600-650-14cs_cable-mana.jpg



1. Rozumiem, że mamy do dyspozycji 4 linie 12V po 18A każda, łącznie do dyspozycji dla wszystkich 4 linii mamy 624W - ale de facto jeśli dzielimy 624W przez 12V, tak naprawdę łącznie mamy 52A (a nie 72A -> 4x18A)??



2. Jak mają się dane tego zasilacza do wymogów kart graficznych.

Zasilacz ma max 624W dla 12V - karta wymaga 500W - OK spełnione.

Ale jak jest z prądem?. Czy warunek "current ratting 42A" wymagany dla karty jest spełniony bo PSU ma do 52A (624W/12V) i te 52A traktować trzeba jako "current rating" PSU ?



3. podłączanie karty graficznej do PSU - większość kart ma obecnie podłączenia typu 1x6 + 1x8 pinów.

Patrząc teraz na rozpiskę tego Chiefteca widzimy, że oba gniazda PCI-E trafiają na 1 linię V3 - 12V 18A.

Czy nie lepiej w takim wypadku podłączyć np:

- 1x8 pinów na linię V3 - 12V 18A

- 1x6 pinów na linię V4 - 12V 18A (na tej linii mamy tylko np. 1 dysk SSD + 2xHDD)

wówczas powinniśmy uzyskać więcej prądu dla karty graficznej??



Pozdrawiam

[bartosz302 157]

dlatego zaleca się do mocnych kart graficznych zasilacz z pojedyńczą linią 12v kilku linii nie wolno sumować pod wymogi karty...to sa niezależne linie, jak sam zauważyłeś, wyprowadzone do różnych złącz w zasilaczu (cpu, gpu, peryferia)...ich amperażu nie można dodawać do siebie, bo każda jak na tabliczce jest napisane wytrzymuje 18A max, więc jeśli karta wymaga 42A na 12V to nawet oddzielne podłączenie np. 8-pin i 6-pin na niezależnych liniach 12v da karcie "łącznie" 36A, więc teoretycznie jest to za mało...w praktyce powinno chodzić, bo jednak podstawa to ilość W (chociaż razem z ilością Watów idą ampery).

[mgtan 0]

no ok, ale to nie karta wymaga 500W i 42A - Current ratting oznacza (z tego co wiem), że na cały system mamy mieć minimum 500W i 42A?

Czyli w przypadku tego zasilacza (Chieftec) mamy de facto 624W i 52A?



Inaczej to by było chore, żeby zwykły GTX 960 wymagał na jednej linii 42A (MSI GTX 960 Gaming).

[markov 7]

Czytajac temat przylacze sie do dyskusji, ze swoim pytaniem, podobnym do mgtan.



Chodzi o to, ze 980Ti od MSI ma 2x 8PIN - w takim przypadku uzyc jednej linii i kabla z 2 wtyczkami (8pin oraz 6+2pin), czy podlaczyc dwie osobne linie z zasilacza do karty? PSU XTX XTR 650W.

[bartosz302 157]

z tego co znalazłem, ten XFX ma pojedyńczą linie 12v, więc obojetne jak podłączysz



no ok, ale to nie karta wymaga 500W i 42A - Current ratting oznacza (z tego co wiem), że na cały system mamy mieć minimum 500W i 42A?

Czyli w przypadku tego zasilacza (Chieftec) mamy de facto 624W i 52A?



Inaczej to by było chore, żeby zwykły GTX 960 wymagał na jednej linii 42A (MSI GTX 960 Gaming).



tak, ja tylko podałem taki przykład...ogólnie chodzi o to, żeby nie sumowac amperów, bo jak sam liczyłeś wychodzą różne cyfry...przy naprawde prądożernych kartach lepiej mieć jedną mocną linię niż kilka słabszych, które po zsumowaniu powinny dac radę, jednak działają niezależnie i to stwarza wtedy problemy...

[mgtan 0]

Mamy do dyspozycji 4 linia i każda max 18A

ale zaspilacz max co da to da 52A przy 624W

[agent_x007 7]

Nie może być rekomendacji "500W 54A", ponieważ 54A oznacza przekroczenie 500W dla samej 12V linii (nie licząc pozostałych).

Rekomendacja zawiera przykładową moc zasilacza dla CAŁEGO KOMPUTERA i przy okazji/ewentualnie zalecenia co do linii.



W sytuacji gdy 1x6pin i 1x8pin idą do tej linii (~19A), zalecane jest aby zamienić 1x6pin na przejściówkę 2x Molex => 1x 6pin i podłączyć ją do osobnej (lub osobnych) linii 12V.



Warto też wyjaśnić :

Podłączenie prądożernej karty (200W+) do dobrego zasilacza o słabej (lub niewystarczającej) linii 12V, będzie powodować niestabilność w określonym obciążeniu (resety sterownika, wychodzenie do pulpitu, itp.) albo automatyczne resetowanie się komputera.



PCI-e = 75W,

PCIe 6-pin = 75W,

PCIe 8-pin = 150W,

18A x 12V = 216W.

[mgtan 0]

Dzięuję za wyjasnienie



sprawdzę jak to się ma do potencjału karty i jej możliwości OC

[mgtan 0]

Niestety nic to nie zmieniło...
