Modyfikacja biosu Radeona R9 290/390/X

[Assassin 867]

Wstęp



Do niedawna jedynym sposobem na edycję biosu nowego Radeona była ręczna edycja heksadecymalna, czyli rozwiązanie bardzo mało wygodne i trudne do opanowania. Niedawno pojawił się jednak program Hawaii Bios Reader, który wbrew nazwie sugerującej co innego, potrafi nie tylko odczytywać dane z biosu, ale także je zmieniać. Poradnik jest dla osób średniozaawansowanych, więc nie będę tu pisał jak zgrać i wgrać bios



Po co to robić?



Teoretycznie wszystkie zmiany o których będę mówił da się wprowadzić za pomocą funkcji AMD Overdrive i programów typu Afterburner czy Trixx. Po co więc ryzykować uszkodzenie karty i utratę gwarancji edytując bios?



Powody uniwersalne:

- zdarza się, że sterowniki gryzą się z programami firm trzecich, niedawno była taka sytuacja w przypadku sterowników Crimson (wg AMD to była główna przyczyna nieprawidłowego działania kontroli obrotów w pierwszej wersji sterownika Crimson)

- programy w ograniczonym zakresie potrafią sterować napięciem (Afterburner +100mV, Trixx +200mV, ale trzeba go dodać do autostartu i jest dość toporny)



Powody specyficzne:

- miałem następujący problem: ustawiając +200mV w Trixx karta działała w pełni stabilnie na ustawieniach 1200/6000 MHz, ale po wyłączeniu i ponownym włączeniu komputera podczas logowania komputer się zawieszał (czarny ekran); zacząłem podejrzewać, że to z tego powodu, że w trybach pośrednich karta obniża napięcie, ale ustawia podkręconą częstotliwość pamięci (oc pamięci Hawaii zależy m.in. od napięcia rdzenia, podobnie jak to wyglądało w przypadku Fermi); wyniki po edycji biosu sugerują, że miałem rację



Czego potrzebujemy?



Hawaii Bios Reader (HBR)

https://github.com/OneB1t/HawaiiBiosReader



ATI Winflash

https://www.techpowerup.com/downloads/2531/atiflash-2-71/



EVVG1 Decoder

http://1drv.ms/1R47eQd



GPU-Z

https://www.techpowerup.com/gpuz/



Edycja biosu



0. wszelkie zmiany wprowadzacie oczywiście na własna odpowiedzialność



1. Za pomocą programu GPU-Z zgrywamy bios i zakładce Sensors sprawdzamy napięcie VDDC pod pełnym obciążeniem



2. Za pomocą programu EVVG1 Decoder sprawdzamy domyślne napięcie karty zapisane w naszym biosie



3. Odczyt VDDC traktujemy jako napięcie rzeczywiste, a odczyt z EVVG1 Decoder jako ustawione w biosie (VID). Napięcie VDDC może być wyższe albo niższe od ustawionego w biosie z uwagi na parametr ASIC quality naszej karty (generalnie im lepszy kawałek krzemu, tym niższe napięcie)

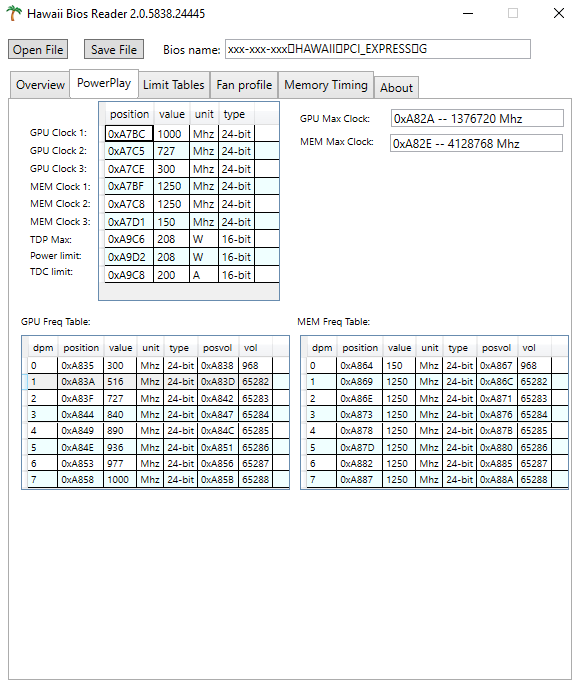

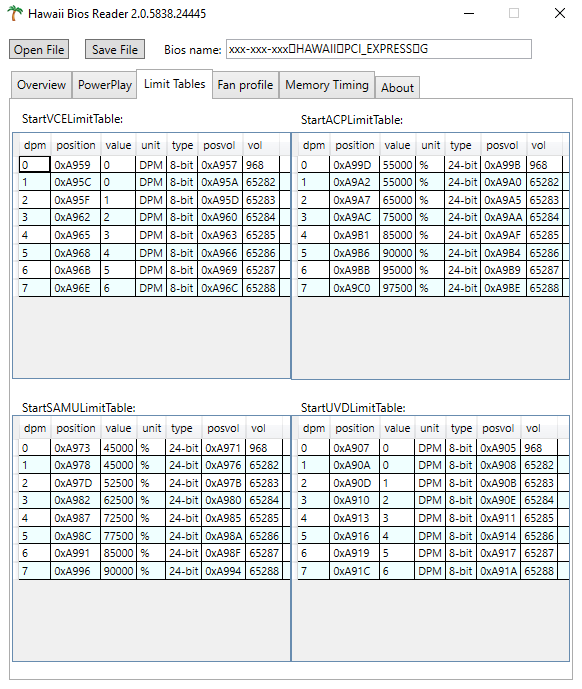

4. Zgrany bios odczytujemy w programie Hawaii Bios Reader. Powinniśmy zobaczyć coś takiego:

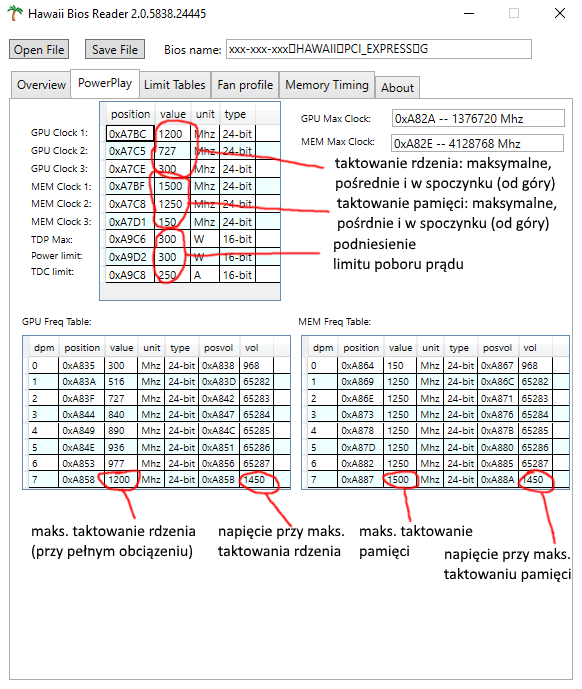

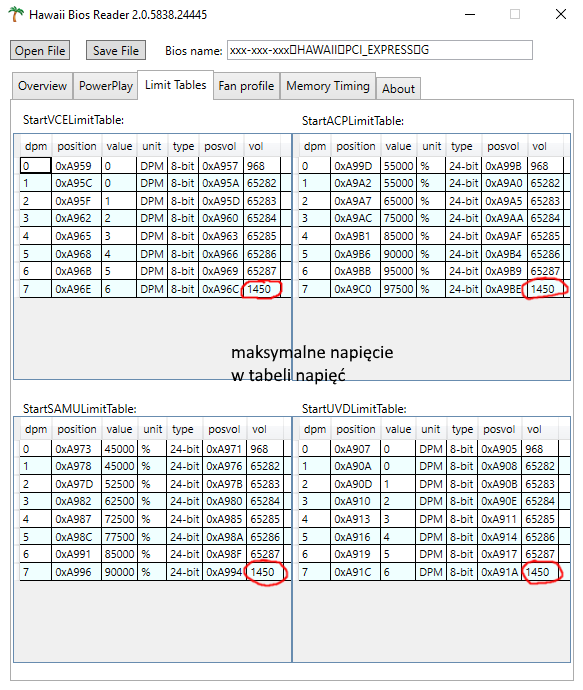

5. Bios po moich edycjach z wyjaśnieniami (ustawione 1200 MHz dla rdzenia, 1500 MHz dla pamięci, napięcie 1,45V, limit mocy 300W / 250A):



(sorry za literówki, nie chce mi się już tego poprawiać... )



6. Wgrywamy zmodyfikowany bios za pomocą Winflasha (cierpliwe czekamy aż program skończy programowanie, może to trochę potrwać) i uruchamiamy ponownie komputer.

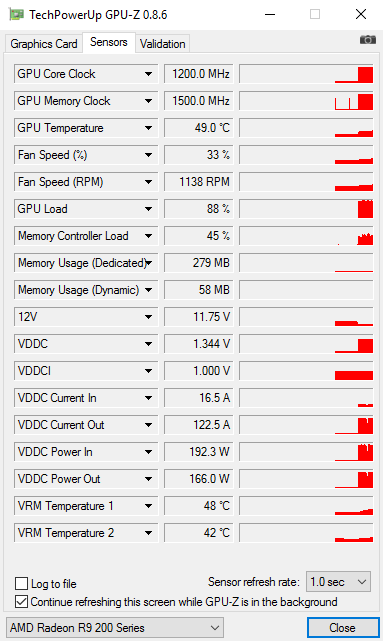

7. U mnie wygląda to teraz tak:





Dodatkowe wyjaśnienia

- napięcia opisane jako 65282 - 65288 widoczne w HBR to napięcia "automatyczne", których dokładne wartości zależą przede wszystkim od ASIC quality

- nasze napięcia wpisujemy wg następującej formuły: napięcie wyrażone w woltach x 1000, np. 1,35V x 1000 = 1350 i tyle wpisujemy w programie

- wartości DPM to poszczególne stany pośrednie, gdzie DMP=0 to idle a DMP=7 pełne obciążenie (w granicach limitu TDP i temperatury)



Uwagi końcowe



Oczywiście ustawiając konkretne taktowania w biosie musimy mieć 100-procentową pewność, że przy danym napięciu są one stabilne. Nie mając takiej pewności, lepiej zostawić domyślne taktowania. Moje ustawienia dotyczą karty chłodzonej wodą, na powietrzu nie przekraczałbym raczej 1,3V realnego napięcia (zwłaszcza, jeśli chłodzenie sekcji zasilania nie jest zbyt rozbudowane).



Po edycji biosu problem z czarnym ekranem ustał. Jak widać z odczytu biosu programem HBR, domyślnie bios ustawia pełne 1250 MHz (5000 MHz efektywnie) we wszystkich stanach pośrednich poza idle. Jeśli soft działał tak samo, to mamy źródło problemu - moje docelowe 6000 MHz jest stabilne przy 1,35V, ale nie przy napięciach pośrednich. Teraz 1500 MHz (6000 MHz) ustawione jest tylko pod pełnym obciążeniem i przy maksymalnym napięciu, więc wszystko działa ok.



Nie bawiłem się ustawieniami wentylatora i timingów pamięci. Jeśli będziecie mieli ciekawe wyniki albo obserwacje, podzielcie się



Mój bios przed edycją (referencyjny 290X z obsługą UEFI):

http://1drv.ms/1IIIx92

Edytowane 1 Stycznia 2016 przez Assassin

[sideband 2519]

Przecież wiadomo od bardzo..... dawna, że oc pamięci na hawaii jest zależne od jakości gpu oraz napięcia na nim. Chyba masz bardzo kiepskie gpu , przecież 1.35v to kosmos. 1.2v można uzyskiwać właściwie max dla hawaii 1250-1300mhz.

[Assassin 867]

No to wiadomo, ale problem dotyczył tylko stanów pośrednich. Objawiał się wspominanym zawieszaniem przy logowaniu, ale także sporadycznymi restartami sterownika zaraz po wyjściu z aplikacji. Wszystko wskazuje na to, że powodem było połączenie podkręconych pamięci z pośrednim stanem dpm. GPU mam chyba faktycznie kiepskie, ale jakoś będę z tym żył
