takie sobie cos....

[VSS 95]

Witam Zapalonych entuzjastów rządnych rzeczy niemożliwych,



LC w Pudelku po zapałkach wydaje się prawie osiągalne ,



cały czas sie konsultuje z kilkoma entuzjastami w temacie LC jednak postanowiłem wciągnąć swój projekt na PC Laba z myślą ze podpowiecie kilka ciekawych wzorów ,



można wyczytać ze mam opracowany projekt jednak mam spore problemy z zapowietrzaniem się układu ,

tak jak wcześniej w obawie o hardware testy były przeprowadzane na platformach za 5 groszy ,tak wczoraj dotarła Platforma docelowa na której będzie przebiegał cały test konfiguracyjny jak i pomiarowy , ostatecznie Redesign do powierzchni pudelka po zapałkach[ w przenośni],



Problemy z którymi się borykam :

-zapowietrzanie się układu i w miarę czasu bezczynności powstają sie malutkie pęcherzyki powietrza a to prowadzi do zapowietrzania się pompy , druga kwestia to ze podczas transportu pompa tez sie zapowietrzy , mam pośrednie rozwiązanie ale myślę ze będziecie mieli tez fajne pomysły

Kilka wstępnych testów :











T°C płynu to max 31°C ambiente 24°C , Fan jest zaprojektowany do Max 2000 rpm PWM [konstrukcja własna]



Loop leci na Fi 8->6->4 mm ,



Pixy :







swap wentylatora





[ThePunisher 435]

Pudełko po zapałkach? O.o

[heat 80]

Wrzuć jakieś foty

[VSS 95]

sa foty aleee wszystko z placu boju wiec bałagan itd

[ProFusion 0]

Powiem tak, wszystko jest możliwe, Tesla wymyślił nieosiągalne technologie, ale czy są opłacalne do zrobienia ?



Laptop to nie jest miejsce na LC jest tam za mało miejsca żeby osiągnąć dobre temperatury, do tego wszystko musi być

zminiaturyzowane, ktoś kto projektował takiego laptopa w połączeniu ze specjalistą w dziedzinie hydrauliki/chłodzeń cieczą

z pewnością by zrobili to porządnie w zamkniętej obudowie, ale był by to jedynie test sample bo masówka raczej nie.



BTW trzymam kciuki i powodzenia w pakowaniu tego wszystkiego



PS: Dajcie więcej zdjęć i opisu tematu bo z tych ochłapów to sherlock holmes by się nie domyślił o co chodzi

[VSS 95]

takie warunki ze trzeba wszystko samemu projektować i rzeźbić , upchać to w Lapka da sie bez problemu , reszta prawie PnP , naprawdę to jest tak: próba włożenia paczki Fajek do przedniej kieszeni skromnie szytych [czyt. ciasnych] spodni ,

pierwsze próbki wydajności już sa dawno przeprowadzone , jednak czas ciągle nas wyprzedza , a do tego jeszcze Idiotyczne wytyczne: Punkt posiadania 4Ghz podczas przeglądania pulpitu jak i w stresie by uniknąć wiadomości typu ze układ do d~?y bo nie trzyma 4Ghz , tu nie jest ważne jaki hardware jest tylko i wyłącznie wygenerowanie odpowiedniego SetUp wtedy mając już ułożony układ wsadzenie go do obojętnie czego to najmniejszy problem, to co Google wie to na nic się tu nie przydaje ,





układ zaprzęgnięty na 4.2:







na koniec testu T°C płynu 36°C

wiem wiem nie jest ciekawy wynik jak dla was jednak jest to wynik czysto LC napędzanym fanem od Laptopa i to z Max 2200 rpm,

w takiej konstelacji jak obecnie sprzęt w Idle i przeglądanie internetu jest cichszy od Uwaga Laptopa w Idle z Fanem na 1 biegu [G750] który miał coś pokroju 25dB Idle w testach,



Problemy które mnie nawiedzają są tak urozmaicone ze czasem potrzebuje kilku dni borykania się z myślami by jak najmniej iść na kompromis ,



wczoraj posypał się wentylator i to jedyny Sample który miał iść do wykonania wzoru bo wszystko wizualnie fajnie się układało, użyty został fan od firmy AC jednak zaczął tyrkotać i teraz nie wiem czy problem jest po jego modyfikacji czy tez slaby podzespół , tym samym sklejam alternatywny Fan Firmy A*A , Wentylatory Firmy d**a były by chyba stabilniejsze ale pewnie tez do nich dotrę w moich doświadczeniach ,





zacząłem temat bo faktycznie mam mały problem :

zapowietrzanie się układu , jak HW chodzi 24/h nie ma problemu jednak po przestoju kilku sni w układzie zbierają się małe pęcherzyki powietrza , które to w miarę przemieszczania sie generują duże bąble a w rezultacie mam bąbla w rezie którego zasysa pompka jak tylko nadarzy się opcja przeniesienia sprzętu,

[VSS 95]

update z pola boju na którym prawie już poległem , w międzyczasie powstało kila pochodnych rozwiązań tych bardziej skomplikowanych lecz z obserwacji dużo wydajniejszych , prezentowane pixy tylko weryfikacyjne ze projekt jest w fazie testów wytrzymałościowych





Proc





Powiem wam ze dopiero jak posadziłem projekt na LGA to teraz dopiero nabieram doświadczenia jak wielki potencjał jest w Wodzie , a sugerowanie się potencjalnym wzorem uogólnionego schematu chłodzenia cieczą generuje nieskończona fantazje konstrukcji Loopa, w gruncie rzeczy nie można pominąć lub zastąpić kluczowych punktów jednak można te punkty dowolnie konfigurować , obecnie pozostanę przy własnej konstrukcji która zmieści się w obudowie Baterii



tak tak 90° na IN/Out , wszystko na przekór i do tego czapka nie ruszona





edit ,



no i jest pierwszy pix @500ms



po teście



[VSS 95]

Nowy Fan już jest ale jeszcze bez osprzętu ;( , tym razem 6 pakietów i każdy inna firma jedzie co za czasy nastały.













edit, Nowy wentylator podpięty pod zestaw testowy wentylatorów , no i chyba trafił mi się sort który nie schodzi Low to >30%@2200 rpm , VMax to 3800 rpm ,

[VSS 95]

Nowy Fan nowe wyzwanie :













Konfiguracja PWM









Full load + full speed

Idle przeglądanie neta





[VSS 95]

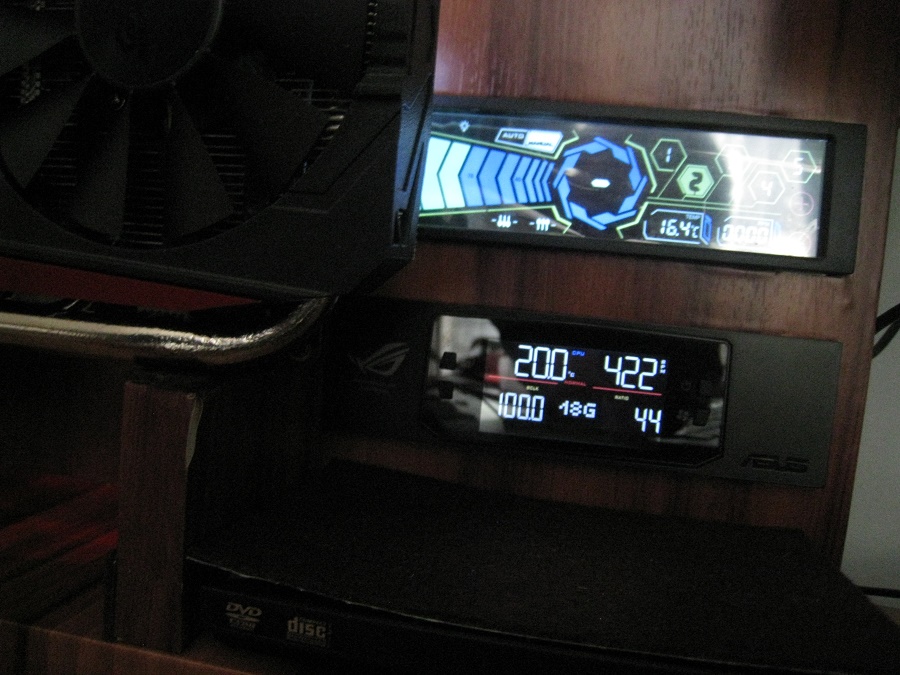

tak na spontana,,, wytyczne posprzątać

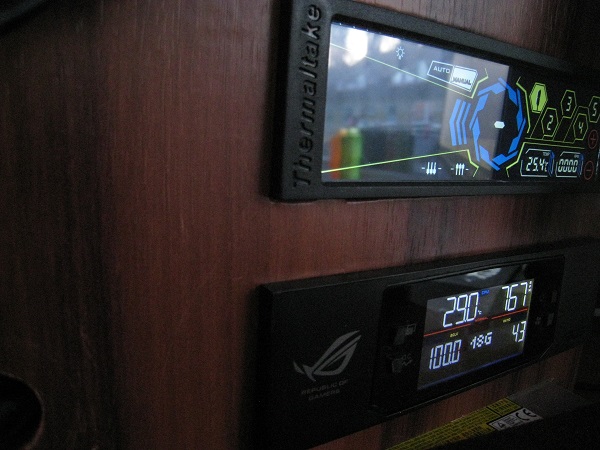

gadget update





[VSS 95]

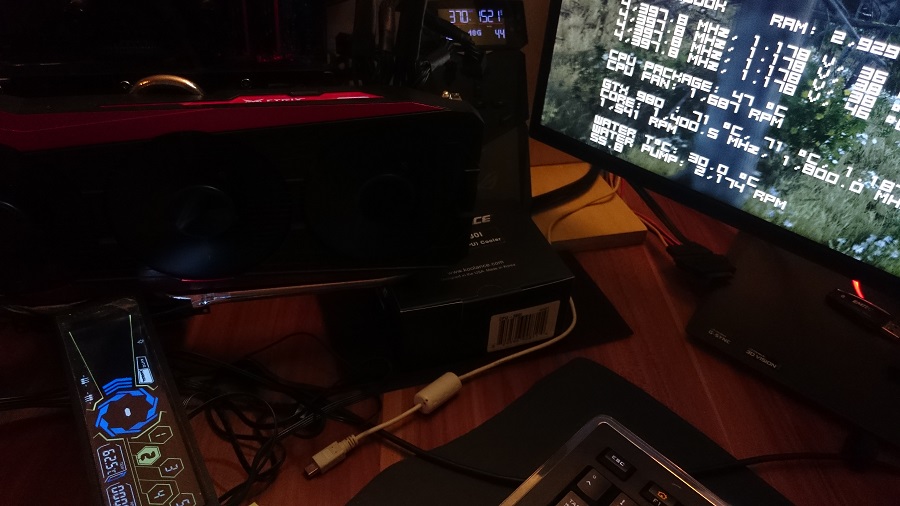

Integra nie chciała za bardzo proca obciążać trzeba było poszukać alternatywy















[VSS 95]

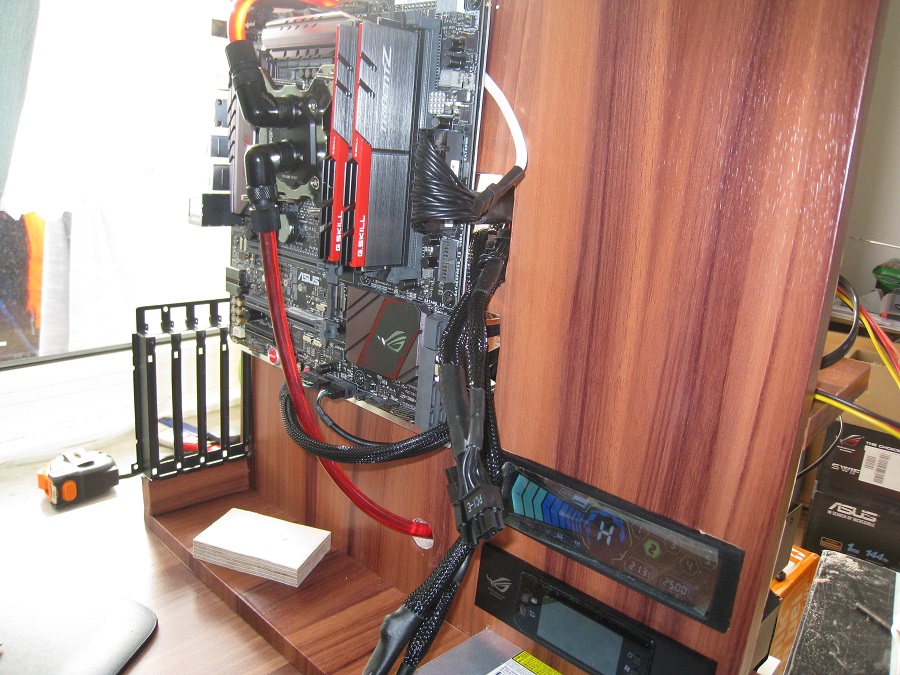

Bench decha V2 prowizorycznie ukończona teraz tylko poprawić i dokręcić wszystko







Full Loop to









[bartosz302 157]

przypomniał mi się regał na wysoki połysk z prl-u...do czego to w ogóle jest?

[VSS 95]

hahaha tez mi się kojarzyło z rożnymi typami PRLu , do czego to jest ? z tylu jest układ chłodzenia wielkości paczki papierosów który jest w fazie testów, musiałem coś zrobić bo rozbebeszony Laptop słabo się prezentuje na dłuższy dystans , słabo tez wygląda uwalona płyta główna w laptopie wiec desktop to jest poligon zastępczy

[bartosz302 157]

a czemu akurat mahoń? chcesz to później z biurkiem połączyć jakoś?

[VSS 95]

a czemu akurat mahoń? chcesz to później z biurkiem połączyć jakoś?



kolorystycznie tez nie pasuje do biurka , ale nie kolor jest tu istotny a rozwiązanie praktyczne , owszem moglem ubrać to wszystko w obudowie i upchać gdzieś byle nie patrzeć na to , jednak zmiany a raczej kilku strefowe pomiary i ciągły switch czujników , do tego co jakiś czas jest przewidziana zmiany pasty i na koniec pewnie skalp i bez szybkiego dostępu raczej jest kiepsko,no i głównym celem jest test stabilności w rożnych warunkach otoczenia Softu który zazwyczaj nie trwa tygodnia a raczej miesiące wiec tak sobie wymyśliłem ze Deska V2 oklejona nie będzie az tak drażnić oka każdego dnia , ale nawet robiąc wizualizacje Benchdeski nie uwzględniłem wszystkich aspektów , miała być prosta i funkcjonalna a wyszło ze do użytku jako produkt końcowy średnio się nadaje, a w Sofcie wizualizacja była idealna ale wszystko wychodzi jak się ma produkt na stole i nagle sie okazuje ze wtyczka ROG na płycie wystaje zbyt daleko , Kolki pod Mobo są najkrótsze ale kolki pod MoboTray są tez minimalnej wysokosci i raptem brakuje na głębokości 1 cm by upchać idealnie Karte

myślałem ze na IGPU proc będzie mniej obciążany w grach jak przy dedykowanym GPU , jednak już z obserwacji proc używając IGPU grzeje się deko mocniej jak przy GTX 980TI niby Use jest mniejszy ale IGPU nieźle podgrzewa proca wiec obligatoryjnie przetestowane i odhaczone, do tego wszystkiego konfiguracja PWM Wentylatora jak i Pompy to chyba największe wyzwanie w tym projekcie , początkowo Loop miał około 2m długości i ~250 ml pojemności wraz z rezem na 80% , teraz Loop ma mniej jak 1m pojemność <200ml rez 100% , główny problem zapowietrzania sie układu został rozwiązany w 95% , pompa zasilana IN jest teraz w TOP /pion , w poziomie z czasem robił się wielki bąbel w pompie którego mikro pompka nie dawała rady przepchać w endefekcjie będzie Re-design topu pompy , do tego ostatnio Znana Firma podesłała mi niesamowity sprzęt który miał swoja premierę jakieś 10 lat temu taki Old School który sie będzie idealnie nadawał do celów badawczych ,

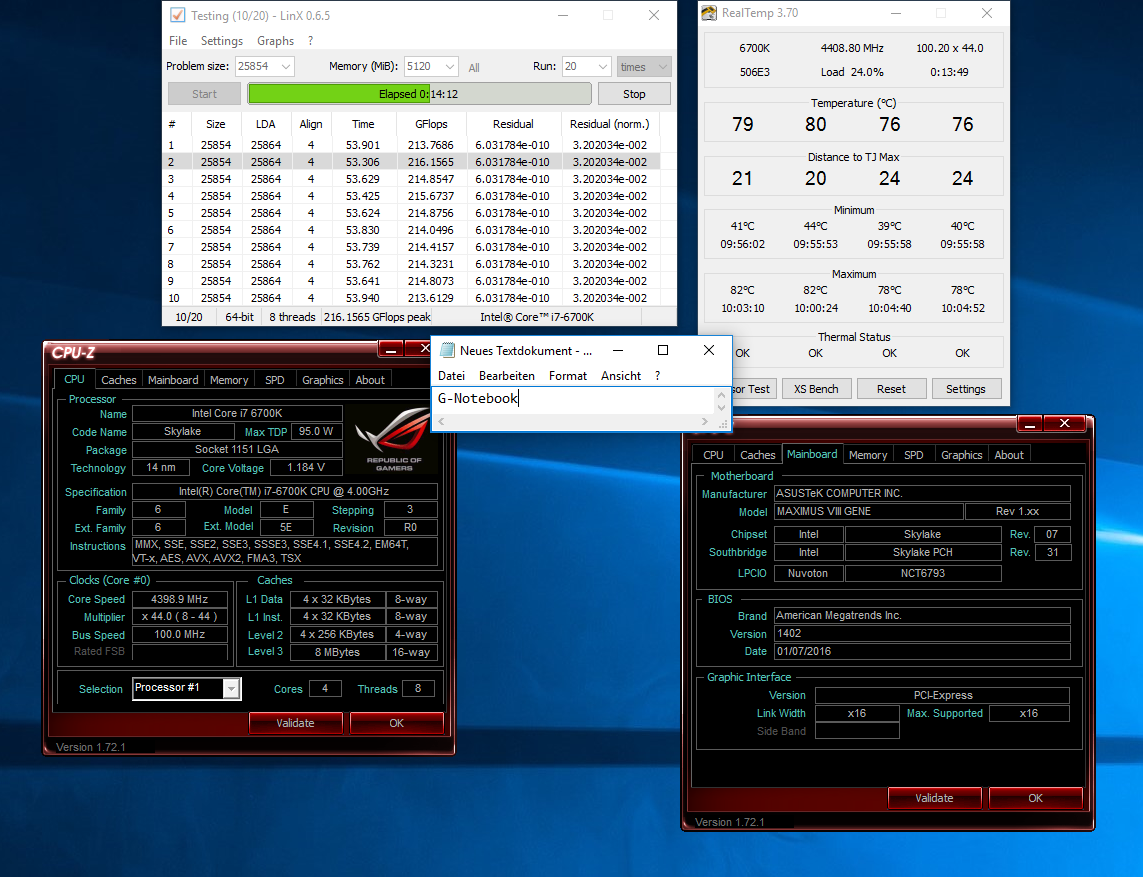

w miedzy czasie LinX z AVX @4.4 Ghz







Płyta desktopa dostarcza wolnego żaglowania ustawieniami oszczędza to sporo czasu na grzebanie w Biosie , a głównie Tabele Wentylatorów , owszem nie jest problemem puścić Fann na 100% od X wartości , Tabela PWM to chyba największe wyzwanie , początkowo zastosowałem ograniczenie Hardwerowe do 2000rpm , jednak to tak dac dziecku lizaka zawiniętego w Foli ,



Płyty ASUSa się świetnie do tego nadają , co prawda żyją własnym życiem ale da sie na tym pracować ,



docelowo chyba pozostawię sobie taki lub ten zestaw bo naprawdę czasem zapiera dech jak przeglądam różnorodne configi LC a w gruncie rzeczy ograniczyłem się do głównego aspektu T°C Płynu i Core MAX T°C który w moim układzie nie wybiega zbyt wysoko, a w test markach Core tez biega na Poziomie dużych Loopów , co prawda mój Loop jest okupiony w stresie wysokim RPM ale jest to Big wentylator wymiarów wentylatora z Laptopa i 3000 rpm to tak jak 1500 rpm na 120mm desktopa ,

w grach jest średnio 2400 rpm i jest słyszalnie ale Fan nie jest zabudowany co przekłada się na około 35-max 40 dB w IDLE jest 460rpm i jest cisza .

[Zizu32 2]

Gdzie znalazłeś ten czarny riser GPU?

[blabla123 1135]

Nie jest to czasem riser od LL?

[VSS 95]

Gdzie znalazłeś ten czarny riser GPU?

dziś przywiozłem z głównego Magazynu Nowy a zarazem ostatni do następnej dostawy , kilka sztuk jest zarezerwowanych na najbliższą imprezę na której będzie miedzy innymi P5 od TT jak i kilka nowych gadgetów





riser jest z P5

[ThePunisher 435]

Strix fajnie wygląda ale jest sporo głośniejszy od np MSI Gaming



Gdzie można dostać jeszcze taki riser? te od lian li są bardzo drogie ale chyba nie obniżają wydajności bo te z allegro po 30 zł dają jakieś 20% spadku.

[VSS 95]

wiem ze niektóre risery mogą stwarzać problemy ale wzorując się właśnie markami czy tez wydajności w grach myślę ze na tym nie zauważyłem żadnych spadków wydajności , dla porównania 3d11 na stokowych zegarach http://www.3dmark.com/3dm11/11022036 ,

albo sie wstrzymasz z zakupem albo poszukaj u Oli Kluge ma tez małe zaplecze TT , riser jest 250 mm długi i obsługuje PCIE3.0 x16 bez problemu , ale musisz uważać jak go gniesz , najlepiej na czymś okrągłym o średnicy co najmniej 3cm i odrobinę odstępu od złącza dopiero się powinno zaginać , jak znajdę chwile to zrobię kilka pixow z gięcia

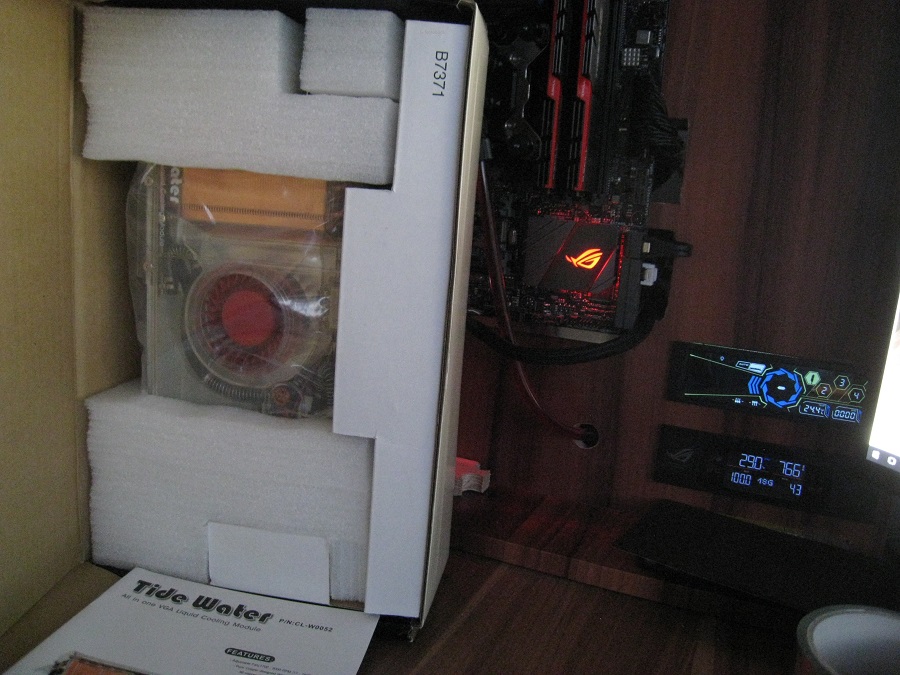

i jeszcze taka ciekawostka

[heat 80]

Skąd Ty wytrzasnąłeś Tide Water i to jeszcze nówkę?

[VSS 95]

trzeba dobrze po zakamarkach magazynowych poszperać a znajda się takie rzeczy ho ho

[ThePunisher 435]

Ok, gdzie ten magazyn jest ?

[VSS 95]

Hamburg dzielnica Norderstedt , a tak na boku to nie mam pomysłu na razie na tego tide water

w sprawie risera napisz do

Oliver Kluge

http://shop.okluge.de/





tak wiec zapchałem dziury

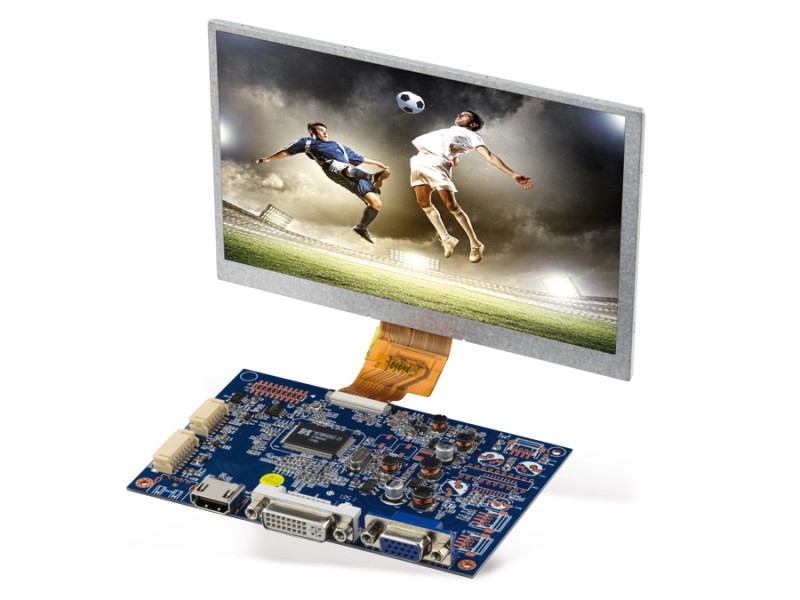

ale chodzi mi po głowie coś takiego jako deska Info 7" (LxBxH): 165x105x3 mm idealnie wypleniło by górną lukę deski V2 do tego ekran dotykowy wiec przy odrobinie dobrego serca można by coś ciekawego z tego ulepić





Strix fajnie wygląda ale jest sporo głośniejszy od np MSI Gaming



Gdzie można dostać jeszcze taki riser? te od lian li są bardzo drogie ale chyba nie obniżają wydajności bo te z allegro po 30 zł dają jakieś 20% spadku.



tak strix to wielka kolubryna , łapie całkiem fajny RPM i nawet nie groźny dla ucha aczkolwiek od 1600 rpm zaczyna go byc słychać , a gdyby ktoś wpadł na pomysł sprawdzić czy Heat pipe dobrze odprowadzają ciepło to może się nieźle zdziwić , ja przypiekłem palucha chcąc poprawić karciochę , a mianowicie miedzy 60 a 70°C na HP to nie problem przywiązałem czujnik by sprawdzić bo mój IR termo nie łapie tego materiału
