Custom ITX

[-_- greg 0]





Dodam jeszcze dwa pomysły.

1 Panel USB 'przedni' można dać na tył - w tym włącznik, jak by ktoś chciał, np ja

2 Kabel zasilający można przeciągnąć wew. obudowy, żeby wszystkie kable wychodziły dołem - było by idealnie.

[Amitoza 0]

Ostateczna wersja customowej wersji dla klienta



Dodam jeszcze dwa pomysły.

1 Panel USB 'przedni' można dać na tył - w tym włącznik, jak by ktoś chciał, np ja

2 Kabel zasilający można przeciągnąć wew. obudowy, żeby wszystkie kable wychodziły dołem - było by idealnie.



no, można zrobić wewnętrzny kabel zasilający, ale wtedy na dole trzeba by używać kątowego kabla zasilającego. Zaraz pobawię się z tym projektem - front będzie gładki to na bank - pokombinuję też z USB.



[-_- greg 0]

Ostateczna wersja customowej wersji dla klienta





Podoba mi się.

Jedynie wybrał bym białe śrubki z boku i biały przycisk





no, można zrobić wewnętrzny kabel zasilający, ale wtedy na dole trzeba by używać kątowego kabla zasilającego.

Jestem przygotowany







- front będzie gładki to na bank - pokombinuję też z USB.

USB + wej. mikrofon i słuchawki.

Edytowane 26 Marca 2017 przez -_- greg

[Amitoza 0]

Na razie udało mi się wymodzić coś takiego -8,2L chłodzenie CPU 60mm, zasilacz SFX/SFX-L/FlexATX. Przy zasilaczu SFX karta do 18cm, przy flexATX do 26cm.





Ewentualnie można dodać 2cm (8,5L) i sfx wejdzie w pionie a karta do 28cm - więc kompletnie referencyjne karty.



Zasilacz SFX



Zasilacz flexATX



tak wygląda na tle 15L modelu.



Na boczny panel trafi taki panel USB

Edytowane 27 Marca 2017 przez Amitoza

[-_- greg 0]

Kurcze, coraz fajniej



Z FlexATX można by chyba zmniejszyć wysokość.

Czy ten zasilacz zmieścił by się za płytą?

Może GPU 27cm by weszło w PCIe, jak by płytę przymocować do bocznej ścinki?

[_rdk_ 305]

Jakie są wymiary tego customa dla klienta? I jaka cena za coś takiego?

[Amitoza 0]

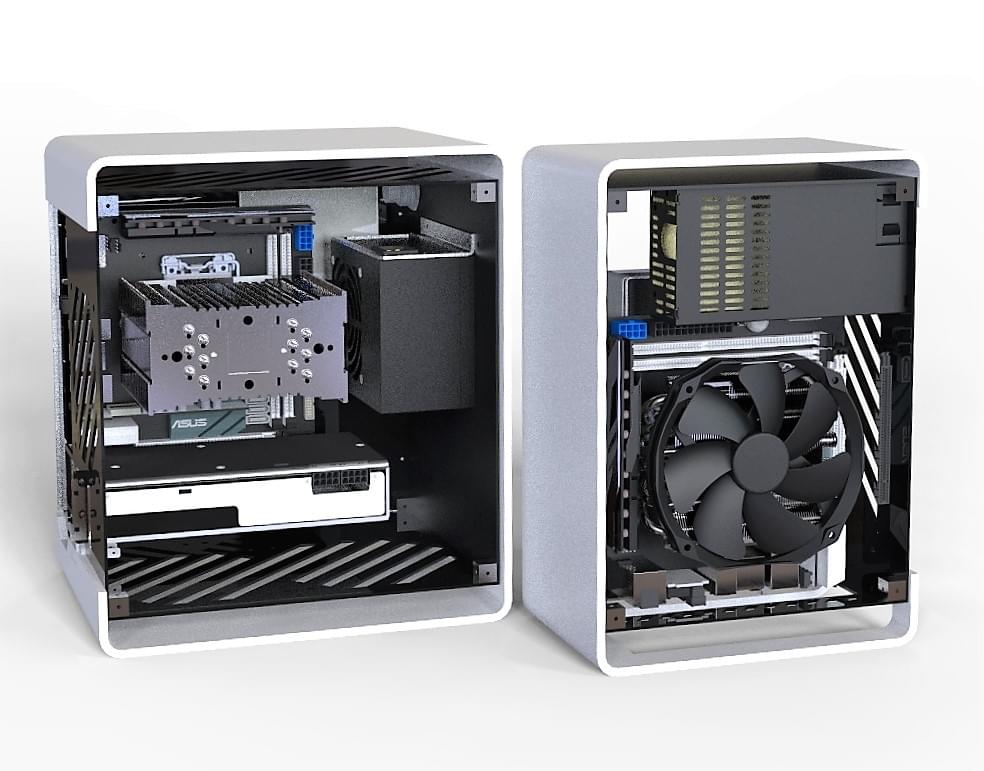

O takie coś chodzi? Teraz karty wchodzą do około 24-25cm, chłodzenie do 100mm i zasilacz sfx. Kubatura równe 9L 290x220x135.Ścianka od strony gpu była by perforowana i karta brała by sobie spokojnie powietrze. gorzej z CPU, ale C1 i perforacji bocznej scianki rozwiązał by sprawę.



Staram się w sumie coś świeżego wymyślić, żeby to nie była kopia ułożenia podzespołów jak w Dan A4-SFX i zeby obudowa była płytka.





Jakie są wymiary tego customa dla klienta? I jaka cena za coś takiego?



Wymiary 350x210x69. - 5L. Można zmniejszyć wysokość jeszcze o 9mm jeżeli chłodzenie miało być do 40mm zamiast 50mm, więc wtedy 4,4L. Cena w okolicach 550zł.Może trochę mniej jak nie będzie problemów z dokładnością gięcia panelu.

Edytowane 27 Marca 2017 przez Amitoza

[-_- greg 0]

O takie coś chodzi? Teraz karty wchodzą do około 24-25cm, chłodzenie do 100mm i zasilacz sfx. Kubatura równe 9L 290x220x135.Ścianka od strony gpu była by perforowana i karta brała by sobie spokojnie powietrze. gorzej z CPU, ale C1 i perforacji bocznej scianki rozwiązał by sprawę.



Staram się w sumie coś świeżego wymyślić, żeby to nie była kopia ułożenia podzespołów jak w Dan A4-SFX i zeby obudowa była płytka.







Tak, o takie coś.

Ewentualnie przekręcić płytę o 180' stopni żeby GPU było z przodu obudowy - jeśli będą jakieś zalety z takiego ułożenia... a mogą być, bo zasilacz przylegał by do tylnej ścianki + więcej miejsca na okablowanie.

Zasilacz mógłby pobierać powietrze z zewnątrz lub z wewnątrz obudowy.



GPU typu Founders Edyszyn (27cm) pobierał by powietrze od góry i wydmuchiwał dołem ?

Jeżeli GPU było by z przodu, to może przezroczysty front w celu wyeksponowania karty?



edi: Cryorig C7 - zamierzam kupić i sprawdzić kulturę pracy, może faktycznie załatwi sprawę. 7 do 1 podobna



Rozumiem to że chcesz zbudować coś oryginalnego.

Jak na razie chyba idzie dobrze

Edytowane 27 Marca 2017 przez -_- greg

[Amitoza 0]

Rynce mi opadły odebrałem unibody z gięcia - pełna dokumentacja, rysunki, rzut itp .... i...? Wygięli na "lewą stronę" więc wycięcie na wtyczkę zasilacza mam po prawej, a nie po lewej dodatkowo 4mm dołożone do prawej strony aby unibody kończyło się razem z szybą, jest dołożone tam, gdzie szyby nie ma



Żeby Było śmiesznie to wszystkie unibody jakie zamówiłem wygięli na lewą stronę, więc wyczuwam kolejne opóźnienia

Edytowane 31 Marca 2017 przez Amitoza

[bielas 4]

Heh... pan z warsztatu będzie miał kęsim.



ps Życzę wytrwałości.

[Amitoza 0]

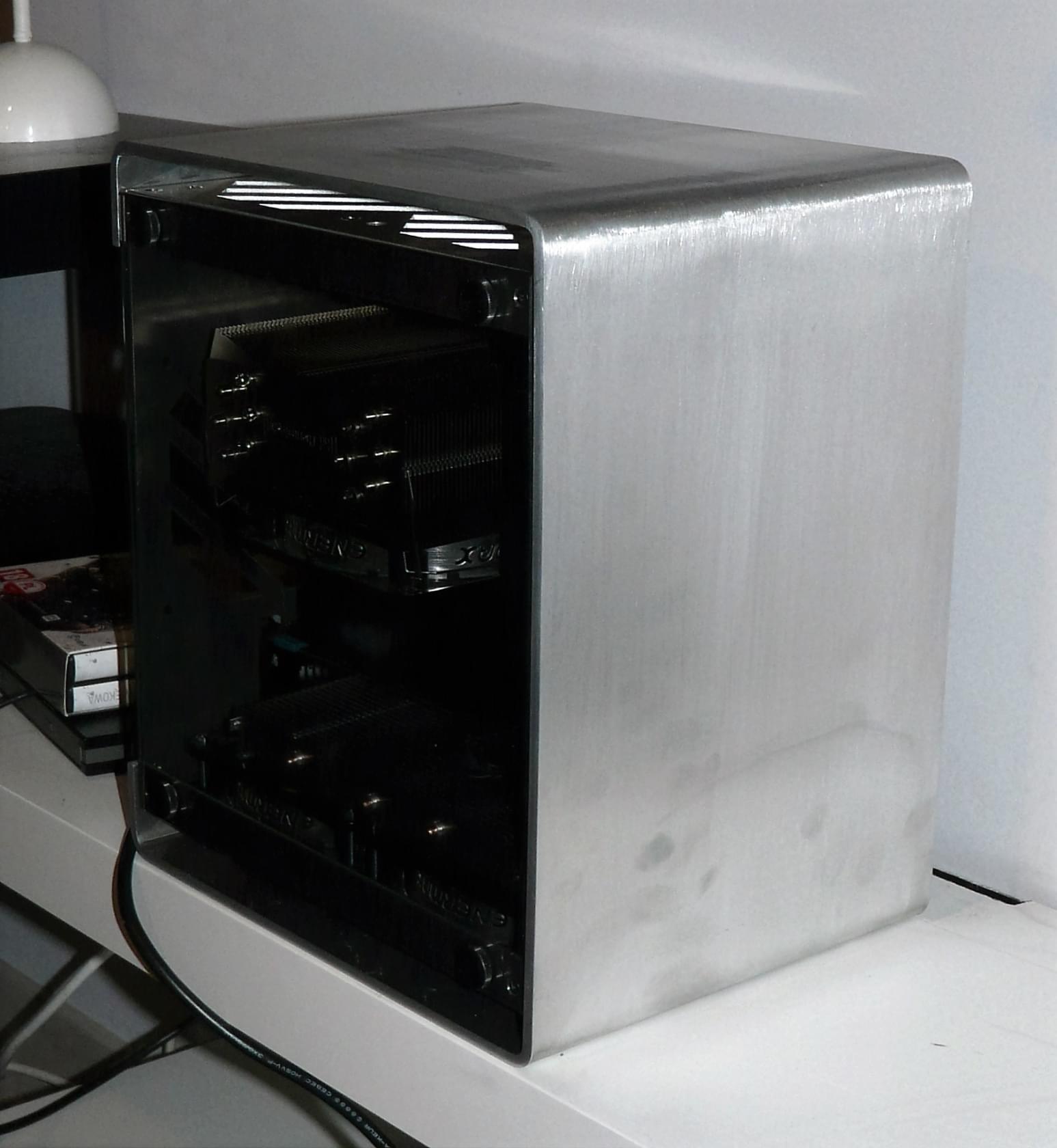

Więc na razie mam samą szybę bez pasującego unibody - szyba w prototypie na razie równie prototypowa - nie dawałem nic na waterjet tylko zrobiłem samodzielnie w ramach możliwości - wyszło całkiem zgrabnie, teraz muszę zorganizować jakąś folię przyciemniającą.



U szklarza za wycięcie formatki + 4 otwory i hartowanie zawołali mi 150zł, więc na razie ograniczyłem się do 10zł za formatkę, sam zrobiłem otwory i szlif krawędzi, więc na razie szyba nie hartowana. Na Waterjet za 50zł mogą mi wyciąć, ale stwierdziłem, że opcja oszczędnosciowa do prototypu wystarczy.



W wersji końcowej jak pisałem unibody będzie się kończyć razem ze szkłem.Tutaj w zasadzie poglądowo jak będzie wyglądał montaż szyby.

Edytowane 31 Marca 2017 przez Amitoza

[-_- greg 0]

Szyba będzie wpasowana bardziej do wewnątrz, nie będzie wystawała z unibody tak jak U1 plus

czy tak jak prototyp, będzie bardziej na zewnątrz?

Ceny szklarza jakieś sporawe, albo nie jestem na czasie.



Rynce mi opadły odebrałem unibody z gięcia - pełna dokumentacja, rysunki, rzut itp .... i...? Wygięli na "lewą stronę" więc wycięcie na wtyczkę zasilacza mam po prawej, a nie po lewej dodatkowo 4mm dołożone do prawej strony aby unibody kończyło się razem z szybą, jest dołożone tam, gdzie szyby nie ma



Żeby Było śmiesznie to wszystkie unibody jakie zamówiłem wygięli na lewą stronę, więc wyczuwam kolejne opóźnienia

Proponuję następnym razem wręczyć im makietę wyciętą z kartonu - to pozwoli zminimalizować pomyłkę prawie do zera.

[Amitoza 0]

Szyba będzie wpasowana bardziej do wewnątrz, nie będzie wystawała z unibody tak jak U1 plus

czy tak jak prototyp, będzie bardziej na zewnątrz?

Ceny szklarza jakieś sporawe, albo nie jestem na czasie.





Proponuję następnym razem wręczyć im makietę wyciętą z kartonu - to pozwoli zminimalizować pomyłkę prawie do zera.



Szyba będzie jak jest, tylko całe unibody będzie szersze o grubość szyby, tak aby kończyło się równo z szybą. Pokazał bym, ale niestety unibody nie pasuje do szkieletu. Nie chcę jednak, żeby dobry kawałek Alu się zmarnował, tym bardziej że mam go za darmo (nowe robią mi w ramach reklamacji) więc po prostu przeprojektuję szkielet i zrobię jedną sztukę pod źle wygięte Alu ewentualnie postaram się nawiercić nowe otwory, dorobić wycięcie pod wtyk zasilania i dopasować to co mam - szlifierka i piknik powinny załatwić sprawę.



Z resztą mam w końcu warunki do dłubania, bo przyszła żonka odstąpił mi w zeszłym tygodniu całą garderobę na warsztat



Za wiercenie JEDNEGO otworu biorą 20zł i 60zł za hartowanie. sama szyba jest za dyszkę.



Teraz wysłałem im dokumentację z tyloma adnotacjami, że nie ma szans żeby zrobili to źle.



[huudy 458]

Teraz wysłałem im dokumentację z tyloma adnotacjami, że nie ma szans żeby zrobili to źle.

Ty nie doceniasz ludzkiego talentu

[Firekage 1]



Teraz wysłałem im dokumentację z tyloma adnotacjami, że nie ma szans żeby zrobili to źle.

Z czystej ciekawości - Ty im płacisz za robotę wykonaną na odwrót? Skoro pozaginali Ci w odwrotną stronę to powinni to brać na siebie, wykonać ponownie, ale POPRAWNIE.

[-_- greg 0]

Z czystej ciekawości - Ty im płacisz za robotę wykonaną na odwrót? Skoro pozaginali Ci w odwrotną stronę to powinni to brać na siebie, wykonać ponownie, ale POPRAWNIE.

(nowe robią mi w ramach reklamacji)

[Amitoza 0]

Ty nie doceniasz ludzkiego talentu



nie załamuj mnie już - na początku tygodnia powinienem wysłać kolejną partię, a dopiero na wtorek będę miał surowe wygięte elementy - to co wczoraj odebrałem miało być tak w ogóle na poniedziałek gotowe

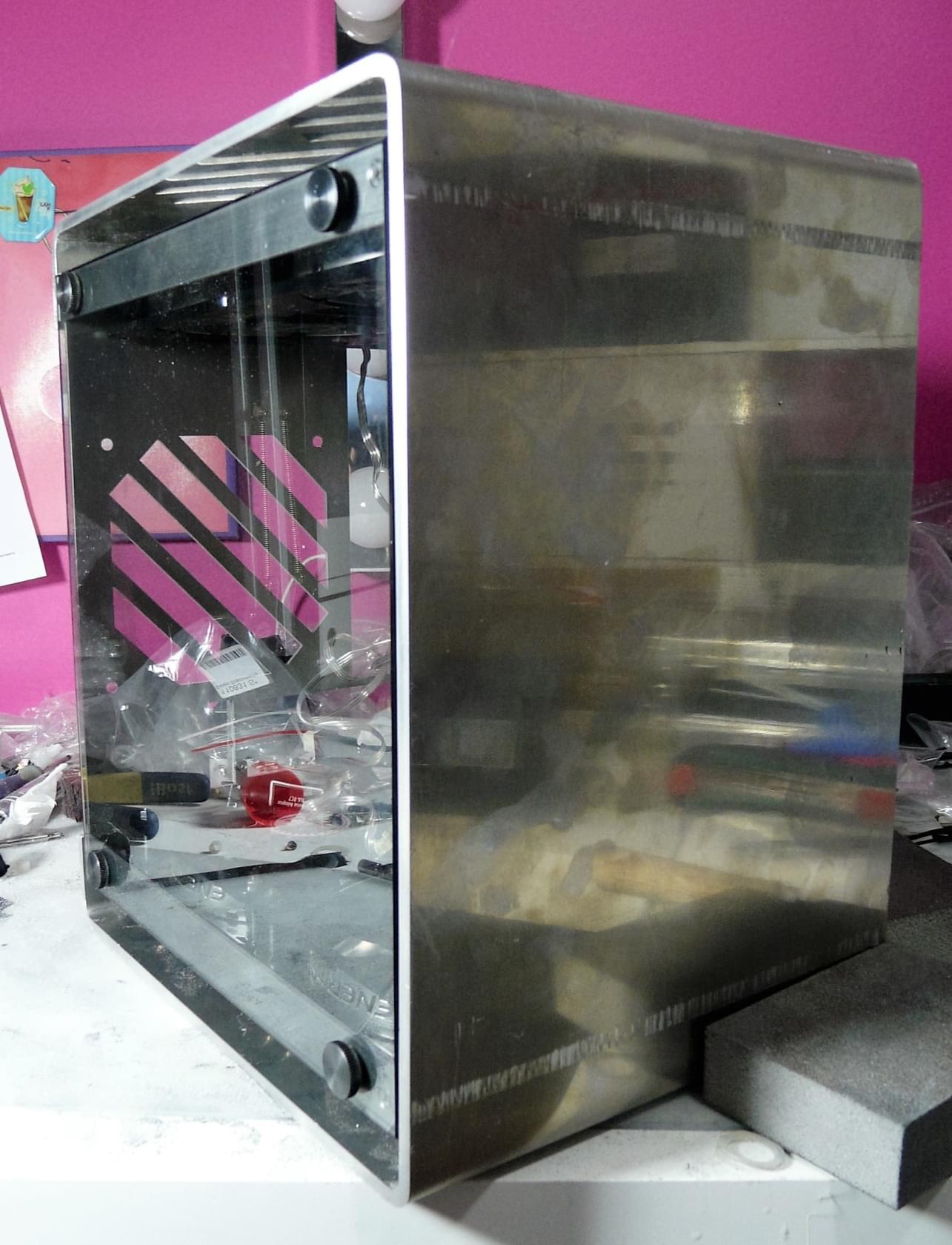

Jakoś udało mi się to unibody dopasować, chociaż machnąłem się o niecałe pół mm.  zostało zrobić wycięcie na wtyczkę, a potem szlifowanie całości aby pozbyć się tych wgnieceń po matrycy.



Fajna ściana?





Z czystej ciekawości - Ty im płacisz za robotę wykonaną na odwrót? Skoro pozaginali Ci w odwrotną stronę to powinni to brać na siebie, wykonać ponownie, ale POPRAWNIE.



Płacę przy składaniu zlecenia - jak coś jest nie tak, to poprawiają do skutku aż zrobią jak w dokumentacji. Plus tego taki, że zbiera mi się co jakiś czas spora ilość złomu, bo źle wykonane elementy też dostaję innymi słowy trochę zaparcia i można przerobić projekt tak, żeby mieć sporo części za darmo



ciekawi mnie tylko jedno - zrobili mi już dobre 40 sztuk różnego rodzaju unibody i nadal potrafią zrobić coś źle nawet element który robili kropka w kropkę taki sam przez 3 ostatnie zlecenia.

Edytowane 31 Marca 2017 przez Amitoza

[-_- greg 0]

Fajna ściana?

Pink Floyd The Wall

https://www.youtube.com/watch?v=HrxX9TBj2zY

jakoś mi się skojarzyło i wyszedł prawie rebus

Edytowane 1 Kwietnia 2017 przez -_- greg

[Amitoza 0]

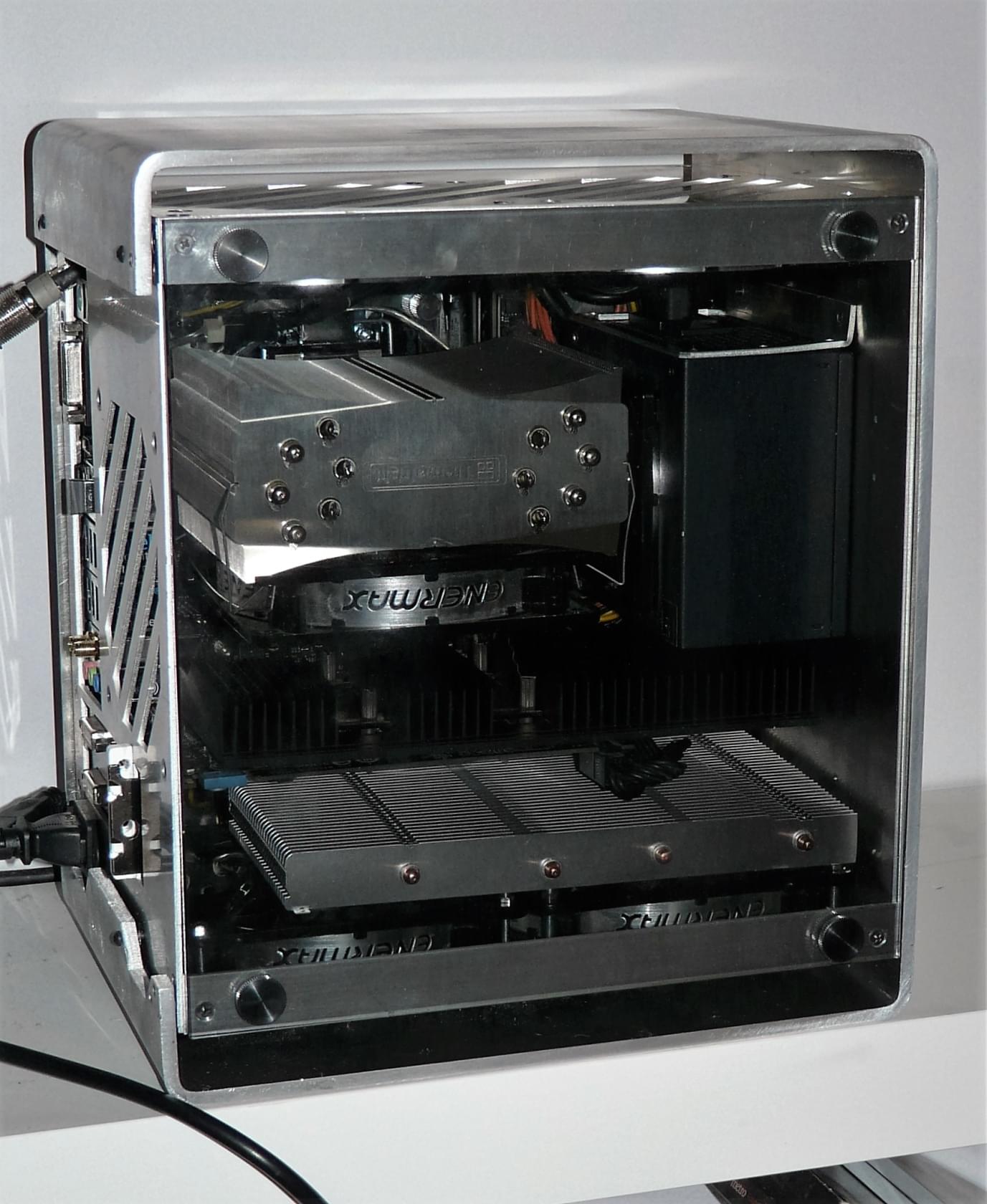

W końcu wszystko poskładałem - nie mam tylko wiertła 16 żeby zrobić otwór na przycisk, więc na razie sobie dynda.





Wrzuciłem znowu sfxa do środka (przez jakiś czas siedział hdplex, bo łatwiej się dłubało - teraz wszystko jest mega upchnięte i nie ma gdzie wsadzić ręki ), ogarnąłem kable i wydaje mi się, że wygląda to całkiem nieźle.Teraz zostaje czekać na unibody pozbawione wad, potem lakiernia i prototyp będzie gotowy.

Edytowane 31 Marca 2017 przez Amitoza

[bielas 4]

Całkiem przyjemnie to wygląda, tylko wypadałoby finalnie wypoziomować grafę. Nie jest przykręcona, więc to może dlatego.



ps Chłodziarka z grafy tyłka nie urywa. Dla mnie najładniejszym chłodzeniem dla graf było TF III od MSI. Ktoś to powinien ogarnąć i na wzór tego chłodzenia sprzedawać je osobno.

[Amitoza 0]

Całkiem przyjemnie to wygląda, tylko wypadałoby finalnie wypoziomować grafę. Nie jest przykręcona, więc to może dlatego.



ps Chłodziarka z grafy tyłka nie urywa. Dla mnie najładniejszym chłodzeniem dla graf było TF III od MSI. Ktoś to powinien ogarnąć i na wzór tego chłodzenia sprzedawać je osobno.



Mam w planach ogarnięcie jakiegoś fajnego covera na bok radiatora i wymianę tego backplateu na płaski - podstawowym wymaganiem przy wyborze było duży radiator z niezbyt gęstymi finami tak żeby działało dobrze na max 600 obrotach w stresie.



[Amitoza 0]

Zrobiłem testy temperaturowe z nowym lekko poprawiony unibody - dodałem 5mm dodatkowego odstępu dla lepszego przepływu. Efekty? W OCCT psu test karta graficzna z 80*C na 67*C, procesor z 60 na 59*C, we wnętrzu obudowy czujnik podaje 33*C. wszystko na 650 obrotach po 30 minutowym wygrzewaniu.



W wieśku 3 procesor 49, grafika 65*C.

Edytowane 1 Kwietnia 2017 przez Amitoza

[Firekage 1]

W końcu wszystko poskładałem - nie mam tylko wiertła 16 żeby zrobić otwór na przycisk, więc na razie sobie dynda.





Wrzuciłem znowu sfxa do środka (przez jakiś czas siedział hdplex, bo łatwiej się dłubało - teraz wszystko jest mega upchnięte i nie ma gdzie wsadzić ręki ), ogarnąłem kable i wydaje mi się, że wygląda to całkiem nieźle.Teraz zostaje czekać na unibody pozbawione wad, potem lakiernia i prototyp będzie gotowy.

Dodaj do tego 3 zatoki dla dysków 3.5, albo miejsca na montaż i masz świetną budę  Of koz...1 SSD 2.5 też musi być.

[-_- greg 0]

Zrobiłem testy temperaturowe z nowym lekko poprawiony unibody - dodałem 5mm dodatkowego odstępu dla lepszego przepływu. Efekty? W OCCT psu test karta graficzna z 80*C na 67*C, procesor z 60 na 59*C, we wnętrzu obudowy czujnik podaje 33*C. wszystko na 650 obrotach po 30 minutowym wygrzewaniu.



W wieśku 3 procesor 49, grafika 65*C.

Tak niewiele a tak wiele poprawia

Pięknie

[Amitoza 0]

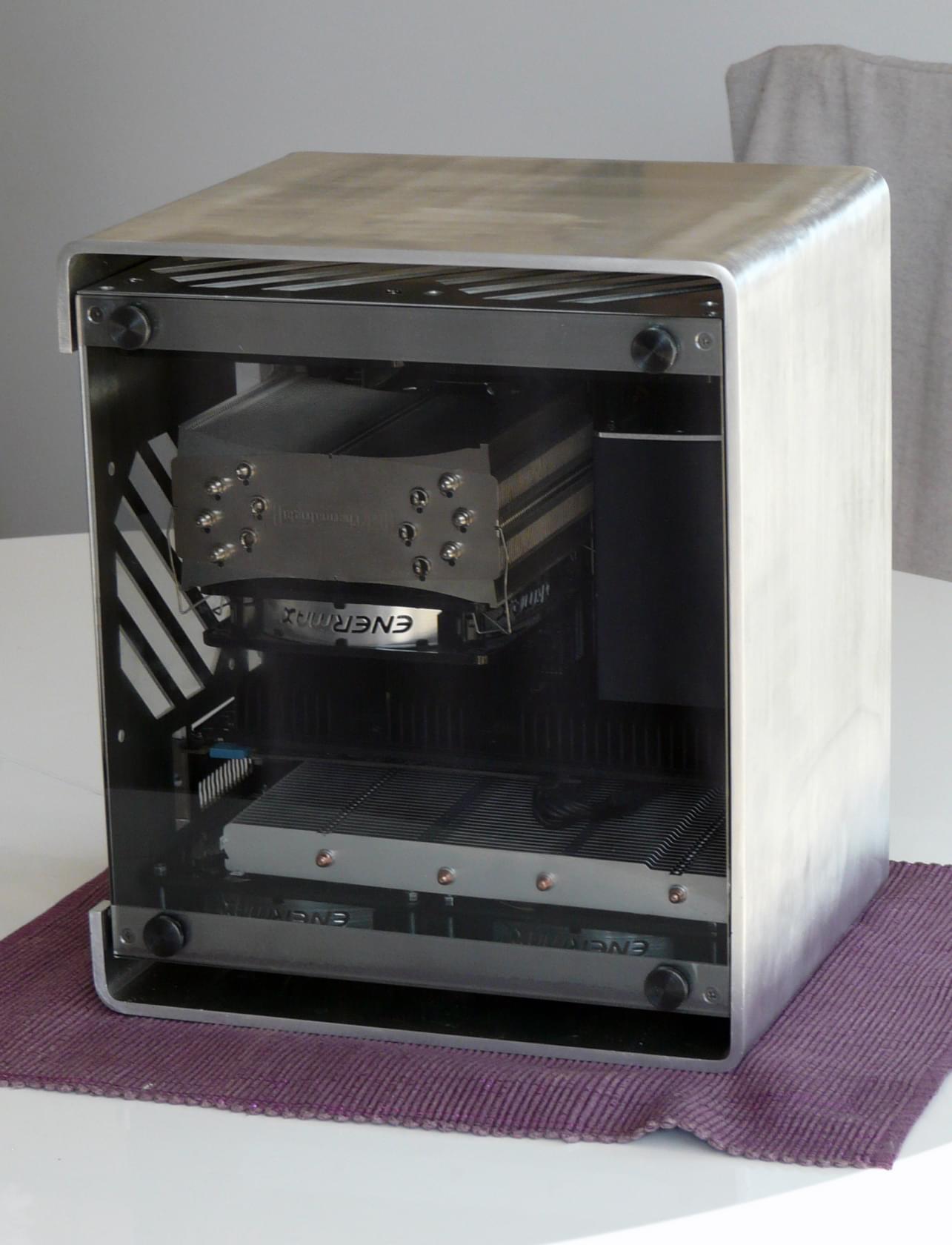

Zdjęcia w trochę lepszym oświetleniu niż wczoraj  pożyczyłem siostrze lustrzankę i teraz focę jakimś starym lumixem z zoomem milijon ... chyba nie umiem zrobić tym dobrych zdjęć



Wypadało by jeszcze odwrócić napis enermax, ale to jak będę rozbierał obudowę i dawał na lakiernię.

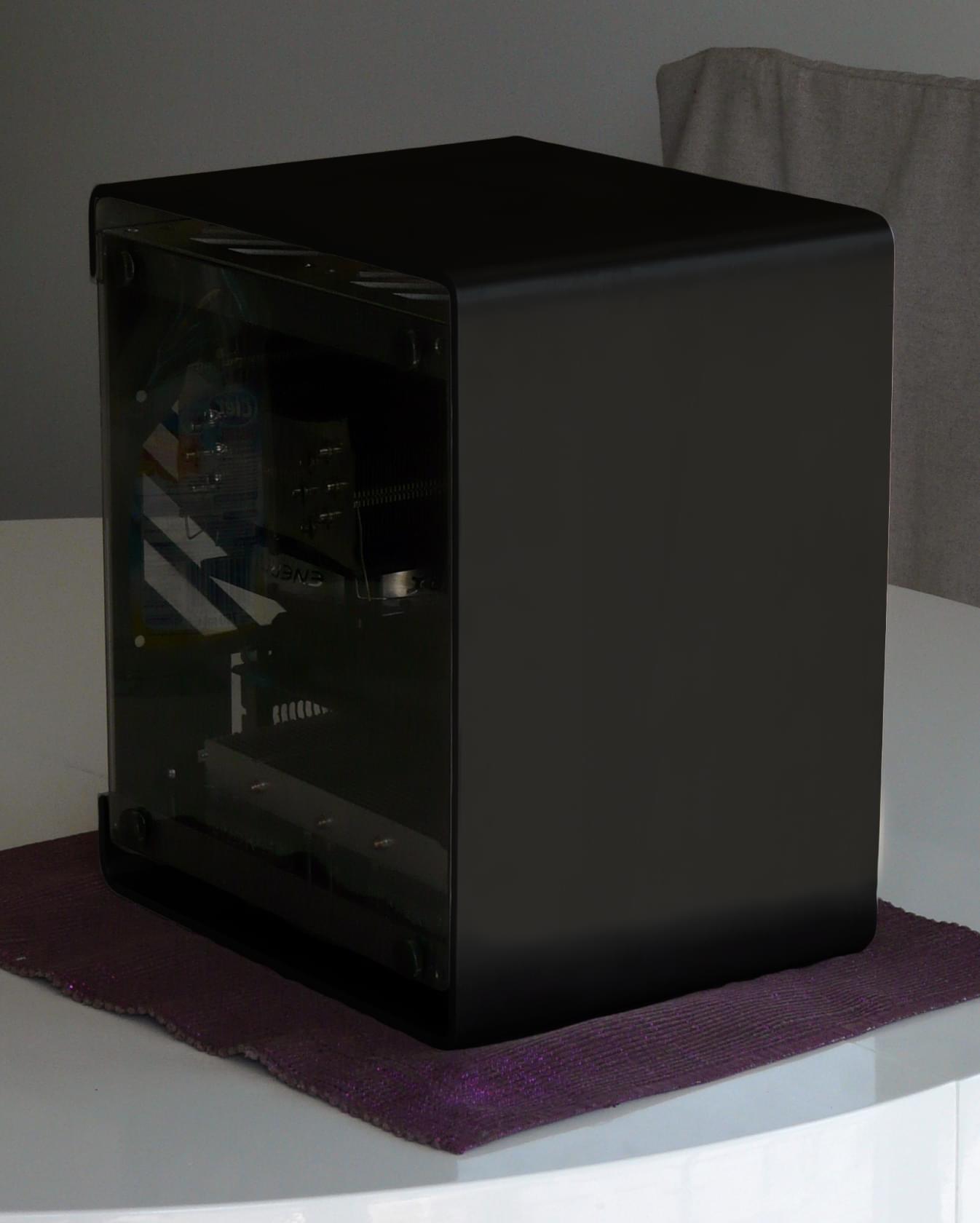

I szybki fotoszop  - wersja czarna

Edytowane 1 Kwietnia 2017 przez Amitoza
