Custom ITX

[neonic 0]

Ogarniałeś temat anodowania? W CATZ C1 bez ODD jest opcja żeby wszedł tam dysk 3.5"? I czy myślałeś o jakichś nóżkach/stojaku, szczególnie w pozycji pionowej - nie giba się bez?

Edytowane 1 Kwietnia 2017 przez neonic

[kw1 3]

Rynce mi opadły odebrałem unibody z gięcia - pełna dokumentacja, rysunki, rzut itp .... i...? Wygięli na "lewą stronę" więc wycięcie na wtyczkę zasilacza mam po prawej, a nie po lewej dodatkowo 4mm dołożone do prawej strony aby unibody kończyło się razem z szybą, jest dołożone tam, gdzie szyby nie ma



Żeby Było śmiesznie to wszystkie unibody jakie zamówiłem wygięli na lewą stronę, więc wyczuwam kolejne opóźnienia



"Wywinąć obudowę na lewą stronę" - nieźle.

Przed Tobą ciekawe wyzwanie. Powodzenia.

Edytowane 2 Kwietnia 2017 przez Blondie

[Amitoza 0]

Ogarniałeś temat anodowania? W CATZ C1 bez ODD jest opcja żeby wszedł tam dysk 3.5"? I czy myślałeś o jakichś nóżkach/stojaku, szczególnie w pozycji pionowej - nie giba się bez?



Jeszcze nie ogarnąłem - brak czasu. Najpierw robota, potem wracam i ogarnia zamówienia, dodatkowo kończę projekt obudowy z ostatnich zdjęć + jeden custom ogólnie to zrobiony jestem. W ciągu ostatniego miesiąca dostałem 15 zamówień i w sumie to nie wyrabiam, a do tego firma od cięcia laserowego wcale mi tego nie ułatwia



Do C1 dysk wejdzie, ale trzeba dodać 5mm na grubość, bo teraz są maksymalnie 22mm pod kartą, a hdd 3,5" ma niecałe 26mm. Do C1 nie planowałem żadnych nóżek - projekt jest pod pozycję horyzontalną, ale mogę zrobić szybką modyfikację dla nóżek z C-SFX i dopasować je do C1. Tylko jak pisałem - zarobiony jestem i na razie wszystkie nowe projekty odstawiłem.



[Amitoza 0]

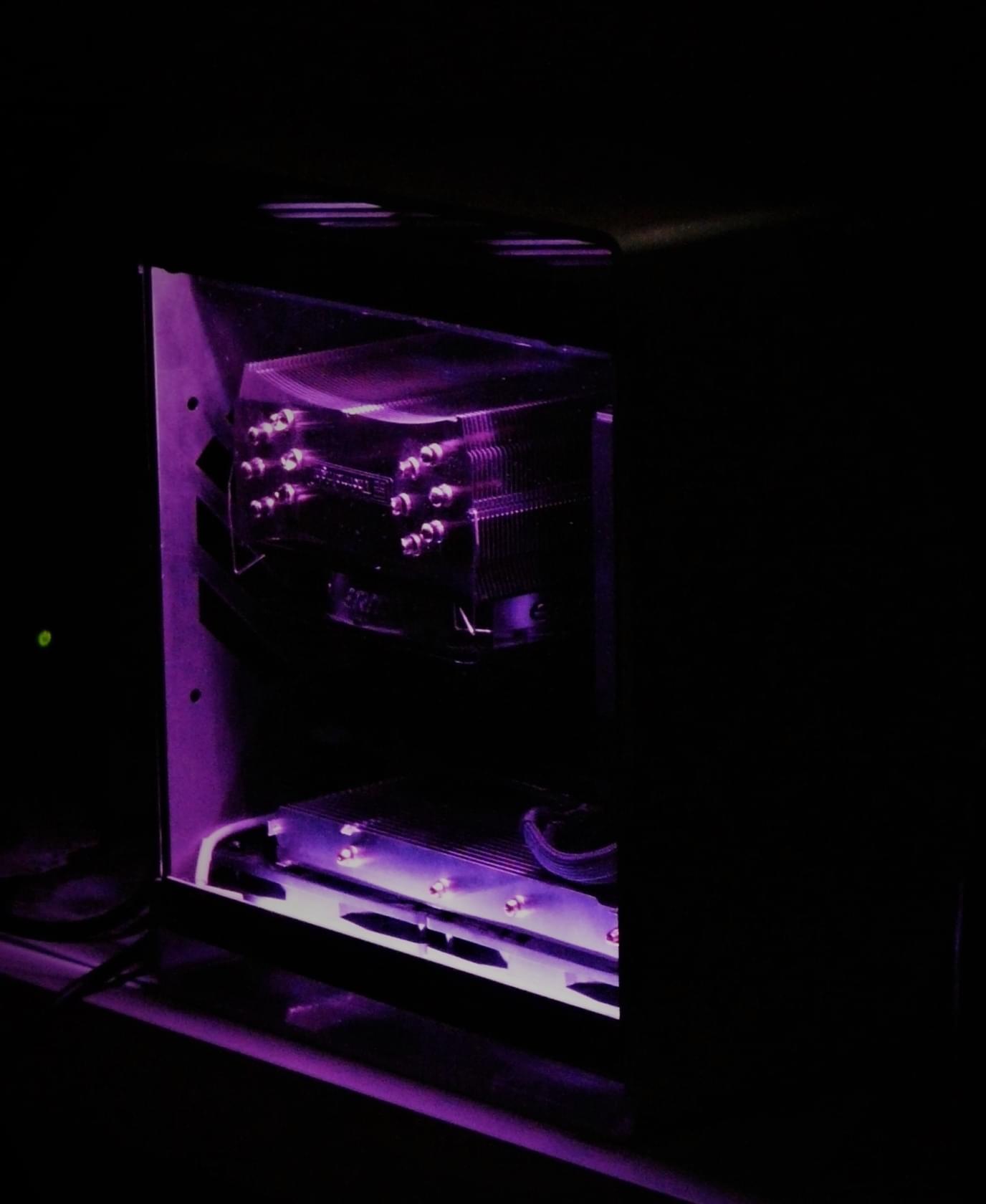

Znalazłem parę minut na dopracowanie 15L projektu. Zmieniłem enermaxy pod kartą na prolimatechy slim z pwm które mi zalegałyi dorzuciłem lekkie podświetlenie RGB bo druga połówka chciała żeby było lawendowe dodatkowo przyszło kilka kombinacji z podpięciem reszty enermaxów żeby mieć kontrolę nad obrotami. - okazało się, że płyta na system fan ma kontrolę napięciem, a nie tylko PWM jak na CPU fan. Więc teraz mam enermaxy od 400-950 obrotów i pod kartą pwm od 600-1100.



Więc przy minimalnych obrotach - procesor +wyciąg na 400, zasilacz 600 80mm enermax, karta na 600 - zestaw totalnie niesłyszalny na CPU 75*C na CPU i 65*C na GPU w OCCT psu. Na CPU trochę za ciepło, na 600 do 65*C, więc jak na kompletnie niesłyszalny zestaw całkiem w porządku moim zdaniem.



Rozkręcając wentylatory na 100% 950 CPU i wyciąg, zasilacz 1300, karta 1100 już słychać szum, ale nie ma tragedii - podczas grania dźwięk zagłusza go całkowicie, a osoby które normalnie trzymają na kartach 1500 obrotów i więcej powiedziały by pewnie, że jest to nawet bardzo cicho

Temperatury - CPU - 54*C GPU - 60*C więc przy tym jaki 'hałas' generuje można powiedzieć, że jest bardzo chłodno i w sumie dużej różnicy między sporo niższymi obrotami nie ma, więc nie widzę sensu w ogóle takich ustawień - chyba, że dla i7 po OC i karty z tdp 180W.



Niestety zdjęcia za bardzo nie oddają efektu, ani rzeczywistego koloru, a ja nie ogarnia za bardzo tego aparatu



wentylatory dolne sa podniesione 1cm od dołu obudowy przez co światło z ledów wydostaje się pod nimi więc muszę to jeszcze jakoś zamaskować- przy 25mm wentylatorach jest dobrze, ale nie mam żadnych z pwm.





W sumie jutro odbieram wszystkie poprawione unibody, po jutrze na lakiernię i na początku tygodnia powinienem mieć gotowy projekt - kolor? Unibody pod szybę czarne, a drugie pod zwykły panel białe.

Edytowane 3 Kwietnia 2017 przez Amitoza

[bielas 4]

Ten kompiak nieodparcie kojarzy mi się z księdzem na pogrzebie.

[Amitoza 0]

Ten kompiak nieodparcie kojarzy mi się z księdzem na pogrzebie.



Jak Ty coś dowalisz, to odechciewa się cokolwiek

[bielas 4]

Miało być bekowo. Wyszło chyba betonowo (w sensie moje żarty, a nie buda). Sorki. Olej głupią gadkę. Masz skila w garściach i tego się trzymaj, a nie głupiej gadki.

[groXel 49]

super kompik ale coś jest z tym księdzem, ten purpurowy kolor biały led, przyciemniona szyba i miodzio

[VSS 95]

jak następnym razem tu zaglądnę to będzie gięta buda 25L , tak ogólnie to bardzo mi się podoba zamysł a i z niecierpliwieniem na finisch czekam

[Amitoza 0]

super kompik ale coś jest z tym księdzem, ten purpurowy kolor biały led, przyciemniona szyba i miodzio



Jest RGB z kontrolerem od aqua computer więc paleta kolorów spora szczerze mowiąc to moj pierwszy projekt z jakimkolwiek podświetleniem - nie jestem fanem tego typu rozwiązań - lubię surowe czyste konfigi. RGB jeszcze bardziej nie trawie, ale jak już jest szyba na cały bok, to stwierdziłem, że pójdę za modą na co dzień i tak jest ustawione 5-10% podświetlenia, żeby jedynie była lekka poświata... biała





jak następnym razem tu zaglądnę to będzie gięta buda 25L , tak ogólnie to bardzo mi się podoba zamysł a i z niecierpliwieniem na finisch czekam



Prawdopodobnie ciut mniej- 20-22L - itx/mATX z dwiema chłodnicami 240mm. - pierwszy krok w świat WC jednak na 99% całość po zrobieniu pójdzie na sell, bo jakoś wolę bezgłośne AC. No ale może mi się spodoba

[Amitoza 0]

W końcu mogę ruszyć z pracami pełną parą - unibody są, wszystkie dobrze wygięte. Teraz tylko trzeba je dopieścić i w piątek na lakiernię.

[groXel 49]

czekam z niecierpliwością

[Amitoza 0]

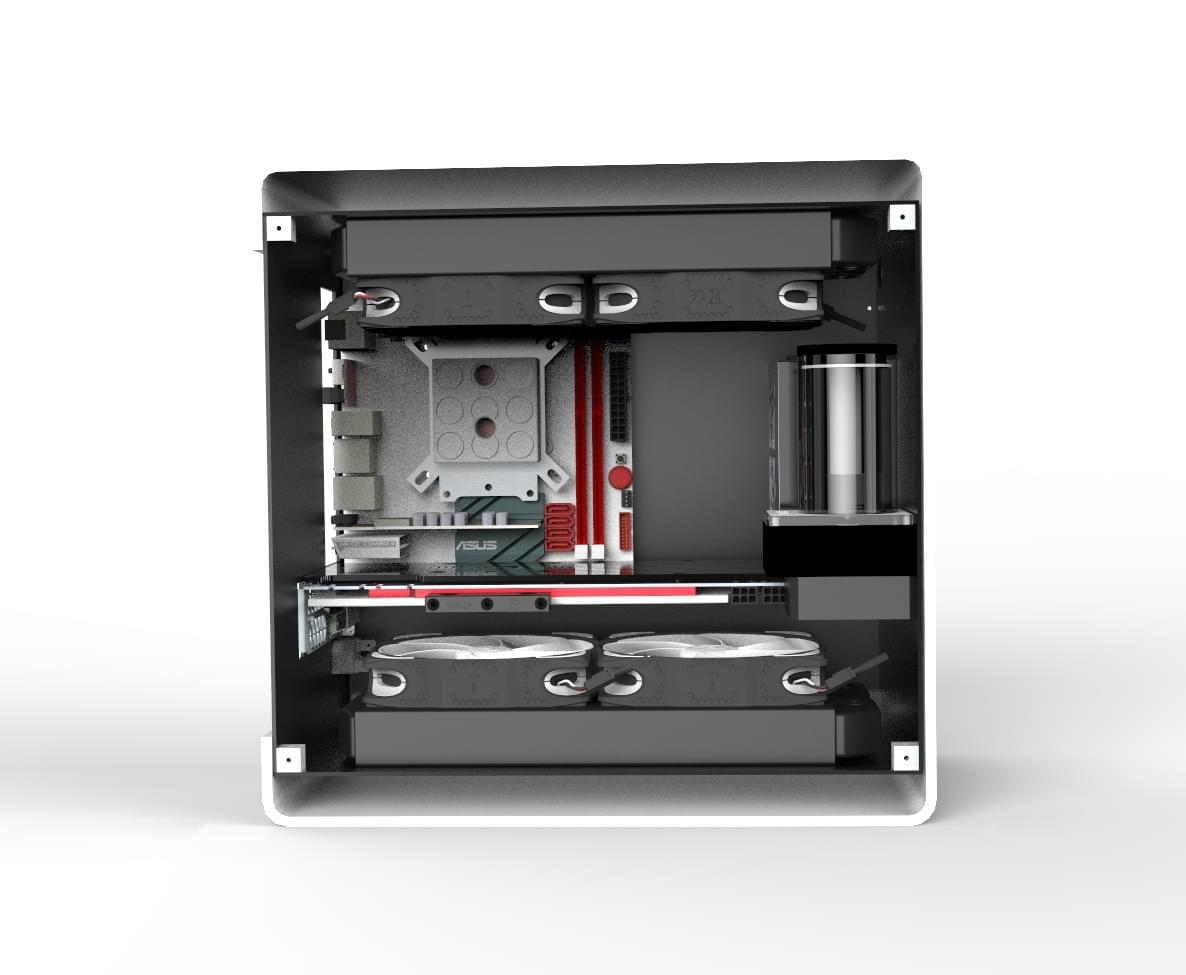

Pierwsze podejście do projektu LC.



Myślałem nad chłodnicami alphacool x-flow, bo takie ułożenie wejść chyba ułatwiło by poprowadzenie węży. Pompa była by połączona z rezerwuarem. Ewentualnie opcją było by użycie płyty itx, a wtedy rezerwuar i pompa mogły by zostać schowane za dolną chłodnica - wtedy można by zastosować większy rez. Na chwilę obecną wymiary to 330x330x200. Dodając 1,5cm dało by radę wcisnąć 2x280mm więc nie wiem czy nie rozważyć tego.





W zasadzie powodzenie projektu będzie mocno uzależnione od łaskawości aquatuning, a moje doświadczenie że sponsoringiem jest zerowe

Edytowane 6 Kwietnia 2017 przez Amitoza

[-_- greg 0]

Kiedy otwierasz fabrykę?



Myślę że każdy model skrzynki zasługuje na własny temat.



moje doświadczenie że sponsoringiem jest zerowe

Dobra okazja do nabycia nowego doświadczenia, może doświadczeni koledzy coś podpowiedzą?

[VSS 95]

ile jest miejsca na chłodnice ?

[Amitoza 0]

Kiedy otwierasz fabrykę?



Myślę że każdy model skrzynki zasługuje na własny temat.





Dobra okazja do nabycia nowego doświadczenia, może doświadczeni koledzy coś podpowiedzą?



Już w firmie umówiliśmy się na małą manufakturę żeby jak najlepiej ustandaryzować produkcję aby wszystko szło szybciej



No liczę na porady osób które siedzą w LC, bo ja w temacie jestem laikiem - tyle co zobaczyłem w worklogach i nic ponad to.





ile jest miejsca na chłodnice ?



Teraz 320mm, xflow 240mm ma niecałe 300, a xflow 280 ma ciut ponad 330mm, więc rozważam dodanie tych paru cm. Co do grubości, to jak widać - prawdopodobnie 30mm zeby nie robić nadmiernego ścisku.

[VSS 95]

a co z pompa ?? zmiesci sie ? DDC czy D5 serie ?

[Amitoza 0]

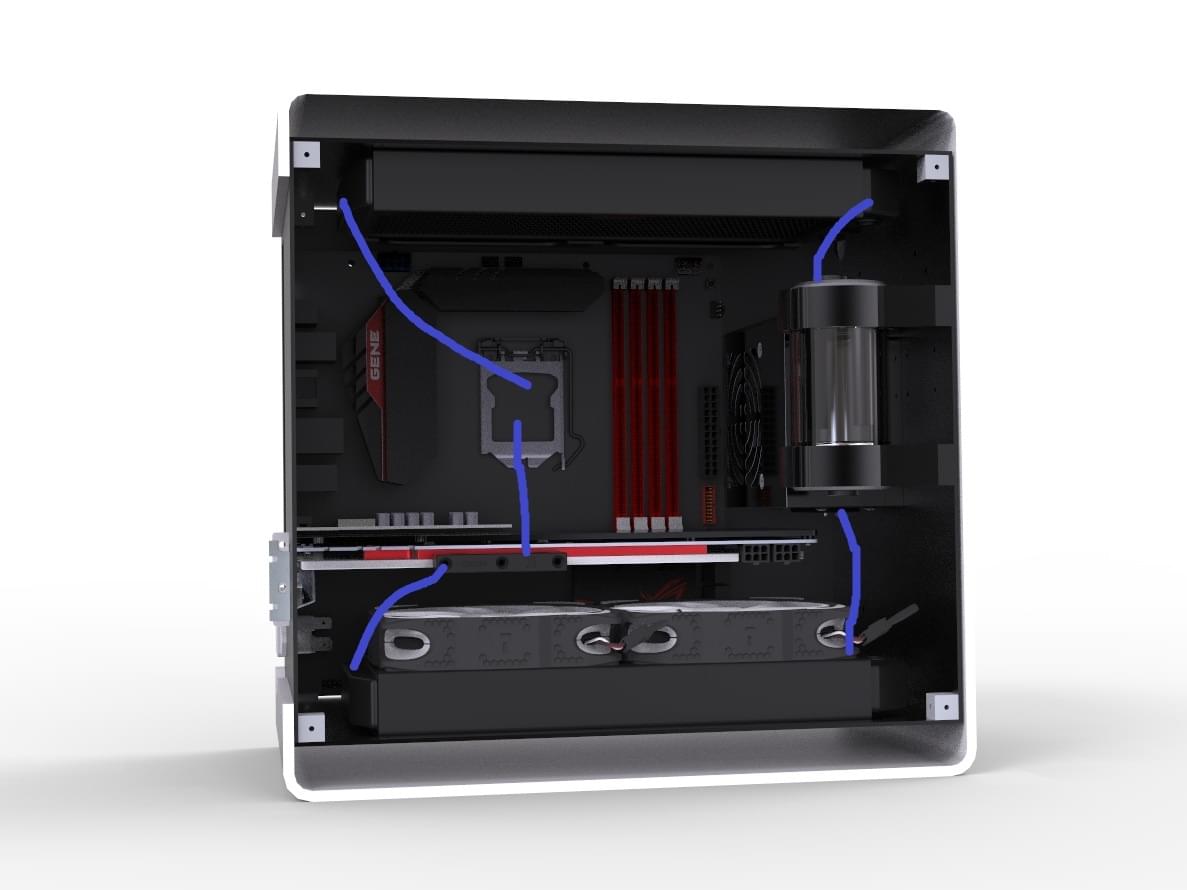

Myślałem o czymś takim d5 z małym rezerwuarem.



teraz jak to rozplanować? Rezerwuar był by przy samej ściance - wysokość w sam raz tylko jak poprowadzić w takim układzie węże i jakie chłodnice były by najsensowniejsze.



ewentualnie większy res, a pompę wcisnąć z tyłu za chłodnice poniżej rezerwuaru. Mam tam jakieś 6x7x10cm.

Edytowane 6 Kwietnia 2017 przez Amitoza

[VSS 95]

sprawdź czy wentylatory nie będą kolidować z slotami na RAM ,

[Amitoza 0]

sprawdź czy wentylatory nie będą kolidować z slotami na RAM ,

Standardowe moduły bez problemu.

Edytowane 6 Kwietnia 2017 przez Amitoza

[VSS 95]

wiesz ze w takiej konstelacji będzie tylko jeden slot PCIE dostępny no może w porywach dwa , zasilacz ?? dyski tez musiał byś gdzieś upchać ,



radiator od EK 360 PE ma dokładnie 40,2cm długości , wiec jeżeli masz już Case AC możesz sprawdzić czy twój config radiatorów się sprawdzi , ale już ci powiem ze nie będzie wyczynowo i cicho przy topowych hardware , u mnie obecnie tylko 7700k@1.36v podgrzewa płyn do 33°C na jednej 360tce i eloopy x3 @max 800rpm

[Amitoza 0]

wiesz ze w takiej konstelacji będzie tylko jeden slot PCIE dostępny no może w porywach dwa , zasilacz ?? dyski tez musiał byś gdzieś upchać ,



radiator od EK 360 PE ma dokładnie 40,2cm długości , wiec jeżeli masz już Case AC możesz sprawdzić czy twój config radiatorów się sprawdzi , ale już ci powiem ze nie będzie wyczynowo i cicho przy topowych hardware , u mnie obecnie tylko 7700k@1.36v podgrzewa płyn do 33°C na jednej 360tce i eloopy x3 @max 800rpm



Zasilacz obok chłodnicy, dyski pod płytą na dole tak jak mam aktualnie. Inna sprawa, że mam tylko płyty itx, więc z taką płytą jest multum miejsca. Zamysl jest taki, żeby była to możliwie mała obudowa mATX, z AC - wysoki cooler + 2karty, lub LC - jedna karta i 2 chłodnice. Przy płycie itx robi się już na prawdę dużo przestrzeni - szczególnie pod płytą obok chłodnicy gdzie myślę wszedł by spokojnie rez i pompa - przestrzeń 7x10x30cm.





[VSS 95]

przy dwoch kartach na AC jak buda będzie dobrze pochłaniać rezonans wentylatorów to nie powinno byc zle , ale myślę ze az tak fajnie nie będzie , no i Multi GPU raczej slabo wypada co nie zmienia faktu iz sa tez tacy zwolennicy , chyba ze chcesz mieć wolny slot na dźwięk ,



ja szukając pomysłu i wyeksponowania hardware zrobiłem trochę inny myk w P5 i obecnie w P3, a i nie każda obudowa nadaje się do LC, jak już stawiasz Case od podstaw pod LC to pomyśl by w upalne dni woda nie podbijała pod 40°C , a procesor@ 1.4V vcore przy< LOW RPM potrafi podbić tak wysoko przy 360 , jak to będzie wyglądać przy Proc+Grafa na 2x280 nie wiem , sa tacy co twierdza ze AiO120mm utrzyma Proca na wodzy ale tu był bym ostrożny przy takich wypowiedziach , cały projekt jest uwarunkowany Wydajnością Układu a od tego zależy jaka pojemność będzie miała obudowa, dopasować układ do obudowy by było wydajnie średnio wygląda , osobiście użytkuje 1080 Fullcower i na 480 daje świetnie sobie rade T°C płynu w normie , na 2x360 jestem jeszcze w fazie testów, na jednej 360 nie sprawdzałem ale jak 180W grzeje płyn pow 35°C to 250W będzie grzało jeszcze wyżej , a ambiente mam 25°C , a jak będzie +35°C ? ,

tu musisz zaczerpnąć informacji u ludzi którzy przerabiali rożne konstelacje i maja pojecie o tym co robią

[wii 915]

Są jakieś coolery pod gpu z opcją walnięcia między nie a pcb wentyli tak by zrobić inverta itx z out take (wywiewem)? Naprawdę męczyłem się z myślami z czym jeszcze koledze z wątku custom itx cztery litery zawracać. Myślałem o zrobieniu takiego właśnie jak ostatni projekt (zanim go zobaczyłem serio sierio)tylko invert i szerokość w sam raz taka by wsadzić tam nh-c14 z wentylem nad low profile ram i jakimś aftermarket gpu coller co w sam raz wysysałoby razem powietrze z obudowy.zasilacz jak tu i wentyle u spodu intake(wwiew).Taki minimal na ac które robi robotę i pozbywa się odrazu ciepłego powietrza z budki. Co by nie było to grafa więcej u mnie robi i wolałbym takie coś na półpasywie niż zabawe w wc na takiej ograniczonej powierzchni. Myślicie że takie coś ma sens i się sprawdzi?

Edytowane 6 Kwietnia 2017 przez wii

[wii 915]

Ewentualnie napisz ile chcesz za budkę z poprzeniej strony i czy wejdzie tam matx i zasilaczem z przodu. Jakie chłodzenie na cpu będzie najwydajnjejsze do tego builda?

Edytowane 6 Kwietnia 2017 przez wii
