Custom ITX

[Amitoza 0]

Ścianki i nóżki będą jednak z 2mm, unibody zostaje jak jest 5mm, udało mi się zbić całe 30zł .Pierwszy egzemplarz będzie na początku przyszłego tygodnia.

[Damyz 0]

Amitoza podesłałbyś mi dwfa z tą obudową ?

[Amitoza 0]

Amitoza podesłałbyś mi dwfa z tą obudową ?



Może być plik zaimportowane do sketchupa?

[Damyz 0]

Może być plik zaimportowane do sketchupa?

Raczej nie otowrze tego w inventorze ;/

[Amitoza 0]

Raczej nie otowrze tego w inventorze ;/



ifc, stl?

Edytowane 16 Stycznia 2017 przez Amitoza

[Damyz 0]

ifc, stl?



Stl może być, jakoś go sobie zimportuje zeby otworzyć w Invetorze

[groXel 49]

a gdyby obrócić zasilacz o 180 stopni tak aby wentyltor pozostał na górze ale wtyczka poszła na tył? wtedy ciepłe powietrze z zasilacza będzie szło poza obudowę (może da radę wydostać się przez te szczeliny ) i nie będzie dogrzewać środka. Problemem może być włącznik ale można wtedy go przerzucić na środek albo na drugi koniec w okolicy GPU



[Amitoza 0]

Po tamtej stronę jest jedno z miejsc na dysk, poza tym mogę ewentualnie zrobić otwory i jak ktoś będzie chciał to zamontuje sobie odwrotnie uchwyt.

[_bartx 7]

Stl może być, jakoś go sobie zimportuje zeby otworzyć w Invetorze

stp albo igs poślij, to takie dwa uniwersalne formaty wymiany modeli 3D między różnymi programami.

[Amitoza 0]

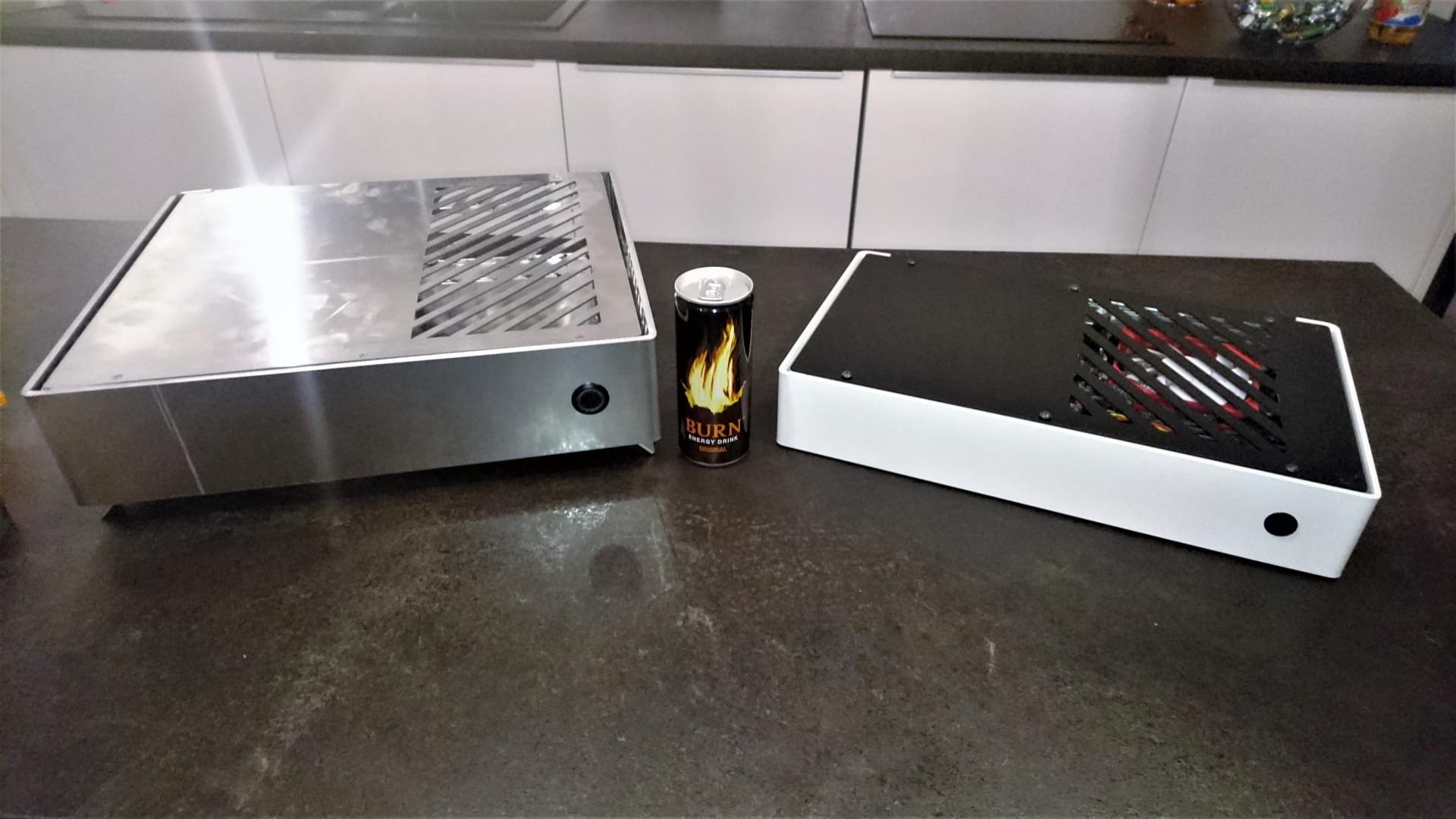

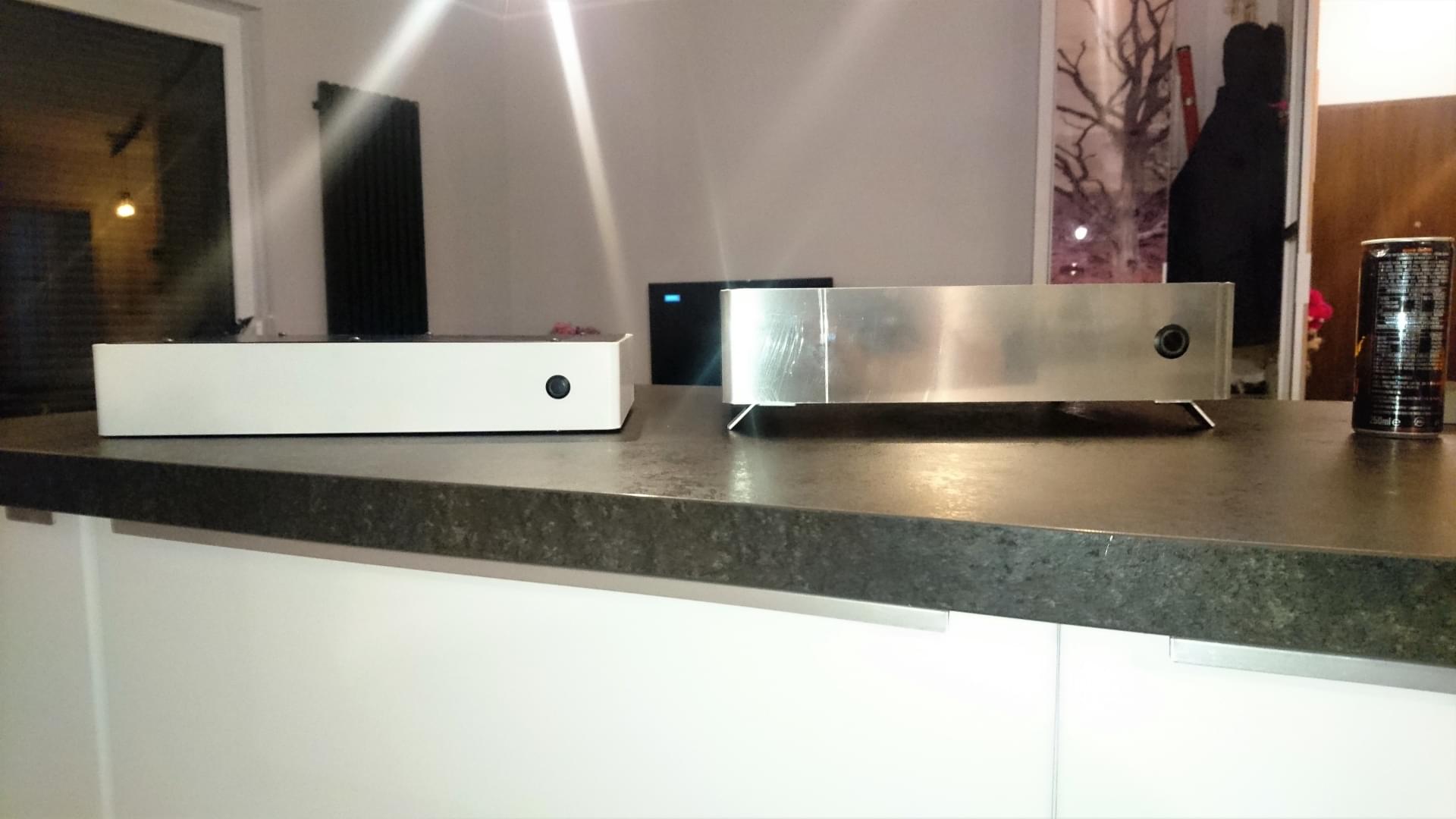

Jestem właśnie po pierwszym złożeniu - jest parę mankamentów które trzeba będzie poprawić w wersji finalnej. Jedyne co mogę powiedzieć - wyszedł bydlak no ale dla mnie wszystko ponad 5 litrów wydaje się duże, więc to pewnie tylko moje wrażenie



Co mogę powiedzieć o szkielecie z Alu - jak dla mnie szału nie ma - (jakoś stalowy był moim zdaniem lepszy... ale ze 2x cięższy) - zapewne polutuję nakrętki aby mieć pewność, że w najczęściej męczonych miejscach wszystko będzie się trzymać jak powinno. Jeszcze może przy śrubkach M4bylo by ok, ale m3 już są bardzie małe.



Ciekawa sprawa - składając dokumentację do firmy zaznaczyłem gdzie mają zrobić fazki na łebki... i oczywiście pomylili ścianki robiąc fazki po złych stronach, przez co musiałem je zamienić stronami, więc otwory wentylacyjne są przesunięte - na przyszłość wiem, że fazki będę robił sam.



Zastanawiam się też czy nie zrezygnować z gięcia niektórych elementów na rzecz jakiegoś bardziej przewidywanego sposobu łączenia, bo wewnętrzne unibody w prototypie ma 0,5mm błędu w gięciu przez co wszystko trzeba było korygować. - myślę o czymś podobnym do tego co zrobił Elder w nowej wersji Zoe...tyle, że trochę uboższe - robione na laserze, a otwory w drugiej płaszczyźnie będę robił sam. Będzie mniej potencjalnych problemów wynikających z nieseryjności produkcji i tego czy osoba na prasie ma lepszy czy gorszy dzień.



Zdjęcia nędzne, bo warunki nie najlepsze tak samo jak aparat w xperii z5



Edytowane 20 Stycznia 2017 przez Amitoza

[_bartx 7]

Do aluminium raczej nic nie przylutujesz...



A co do gięcia - tak niestety to wygląda. Najlepiej byłoby dać kawałek blachy do zagięcia o tej samej grubości i na tej podstawie wprowadzić współczynnik korekcyjny do programu lub projektu, a nie odwrotnie.



Zamiast M3 możesz spróbować UNC 6-32, czyli te większe komputerowe śrubki. Średnica otworu pod gwint jest 2,7mm, a średnica śruby ok. 3,5mm, przez co ciężej go zerwać niż M3 (który ma 2,5mm pod gwint i ok. 2.9-3mm śrubę).



Niezła robota

[Amitoza 0]

Do aluminium raczej nic nie przylutujesz...



A co do gięcia - tak niestety to wygląda. Najlepiej byłoby dać kawałek blachy do zagięcia o tej samej grubości i na tej podstawie wprowadzić współczynnik korekcyjny do programu lub projektu, a nie odwrotnie.



Zamiast M3 możesz spróbować UNC 6-32, czyli te większe komputerowe śrubki. Średnica otworu pod gwint jest 2,7mm, a średnica śruby ok. 3,5mm, przez co ciężej go zerwać niż M3 (który ma 2,5mm pod gwint i ok. 2.9-3mm śrubę).



Niezła robota



Jak nie przylutuję? Lut cynkowo aluminiowy, odpowiedni topnik (lub lut z topnikiem), palnik +/- 450*C i przylutuję bez problemu. Jutro będę w ten sposób lutować uchwyt na śledzia do karty graficznej.



Tu nie chodzi o to, że są złe promienie ustawione, tylko ktoś na prasie zrobił gięcie o 1mm za daleko. - przy wcześniejszych projektach w tym miejscu gięcia były dobre, za to w innych były mniejsze lub większe błędy - zerżnę trochę pomysł od Eldera i pozbędę się problemu, a do tego wszystko będzie łatwiejsze do złożenia.

Edytowane 20 Stycznia 2017 przez Amitoza

[_bartx 7]

Jak nie przylutuję? Lut cynkowo aluminiowy, odpowiedni topnik (lub lut z topnikiem), palnik +/- 450*C i przylutuję bez problemu. Jutro będę w ten sposób lutować uchwyt na śledzia do karty graficznej.



Tu nie chodzi o to, że są złe promienie ustawione, tylko ktoś na prasie zrobił gięcie o 1mm za daleko.



Wrzuć w takim razie fotkę, chciałbym zobaczyć jak to wygląda. Miałem ze dwa podejścia do lutowania aluminium, ale jakoś nigdy mi to nie wyszło, może złe luty kupiłem. Jaki gatunek to jest? PA11?

Edytowane 20 Stycznia 2017 przez _bartx

[Amitoza 0]

Wrzuć w takim razie fotkę, chciałbym zobaczyć jak to wygląda. Miałem ze dwa podejścia do lutowania aluminium, ale jakoś nigdy mi to nie wyszło, może złe luty kupiłem. Jaki gatunek to jest? PA11?



Tak, PA11. Szczerze mówiąc nie wiem co jest nie tak z tym gatunkiem, ale po cięciu na laserze wszystkie krawędzie są lekko chropowate, mają dziwne zadziory i trzeba je przejechać papierem ściernym żeby były gładkie, w przypadku stali krawędzie były idealne.

Edytowane 20 Stycznia 2017 przez Amitoza

[_bartx 7]

Tak, PA11. Szczerze mówiąc nie wiem co jest nie tak z tym gatunkiem, ale po cięciu na laserze wszystkie krawędzie są lekko chropowate, mają dziwne zadziory i trzeba je przejechać papierem ściernym żeby były gładkie, w przypadku stali krawędzie były idealne.

Aluminium się gorzej tnie niż stal. Dla przykładu firma, gdzie zwykle zlecam takie rzeczy tnie aluminium do 15mm, a stal czarną do 25mm na tym samym laserze.

[Amitoza 0]

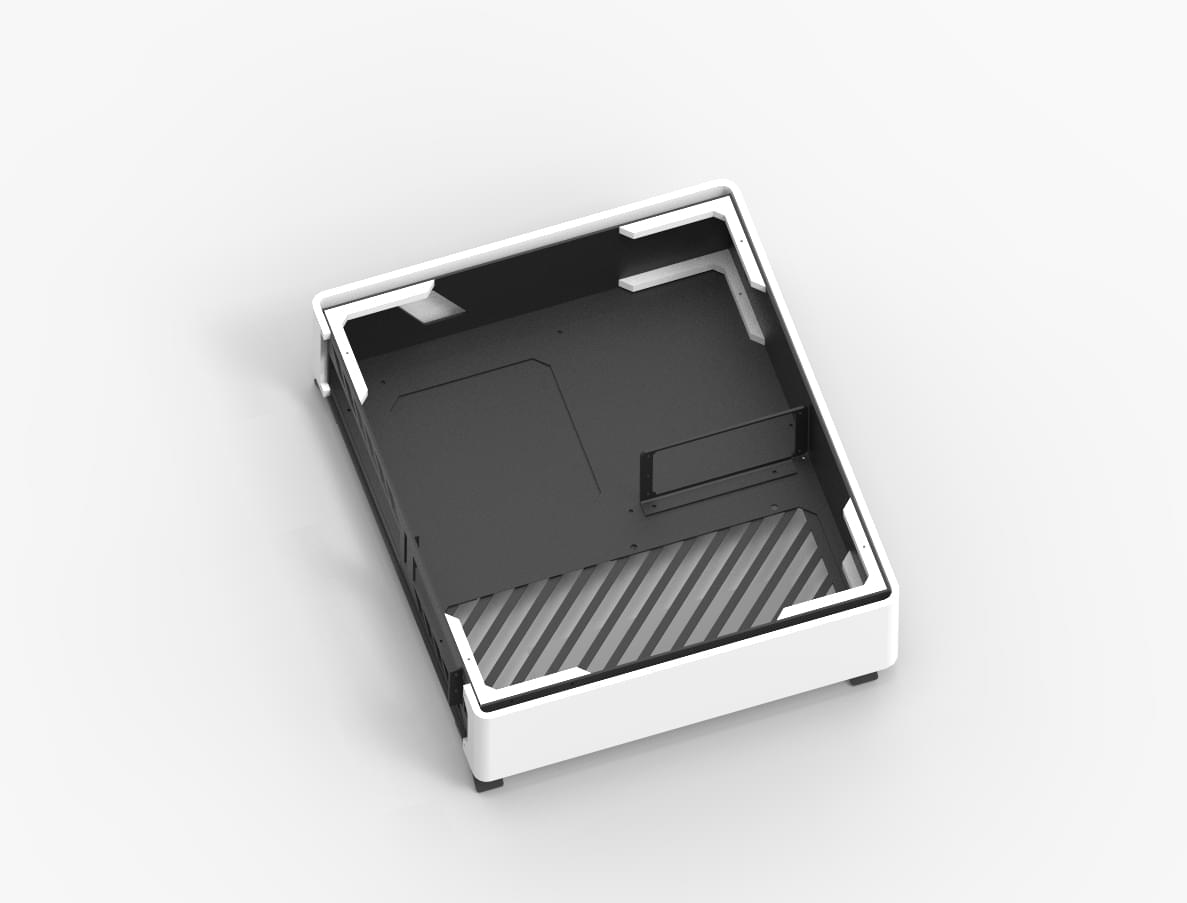

co sądzicie o takim rozwiązaniu?1,5mm Alu zastąpiłem 2mm, do tego wsporniki kątowe z 8mm Alu. Jedynie backplate płyty z tylną ścianą jest elementem giętym oraz unibody.



W tej konfiguracji obudowa była by łatwo rozbieralna i w zasadzie do samodzielnego skręcenia jak pavrum.

Edytowane 21 Stycznia 2017 przez Amitoza

[-volvo- 1]



co sądzicie o takim rozwiązaniu?1,5mm Alu zastąpiłem 2mm, do tego wsporniki kątowe z 8mm Alu. Jedynie backplate płyty z tylną ścianą jest elementem giętym oraz unibody.



W tej konfiguracji obudowa była by łatwo rozbieralna i w zasadzie do samodzielnego skręcenia jak pavrum.



generalnie bylbym za tym zeby zrobic tez grodz miedzy karta a plyta. inaczej wszystkie inne niz blowery beda dawac gorace powietrze na chipset

[Amitoza 0]

generalnie bylbym za tym zeby zrobic tez grodz miedzy karta a plyta. inaczej wszystkie inne niz blowery beda dawac gorace powietrze na chipset



Riser karty praktycznie oddziela kartę od płyty, poza tym jeden z wentylatorów pod kartą może być wyciągowy.





Dla zainteresowanych zrobiłem możliwość montażu AIO w przypadku użycia karty do 17cm. W takiej sytuacji ścianki boczne dostaną inną perforację.

Edytowane 24 Stycznia 2017 przez Amitoza

[Amitoza 0]

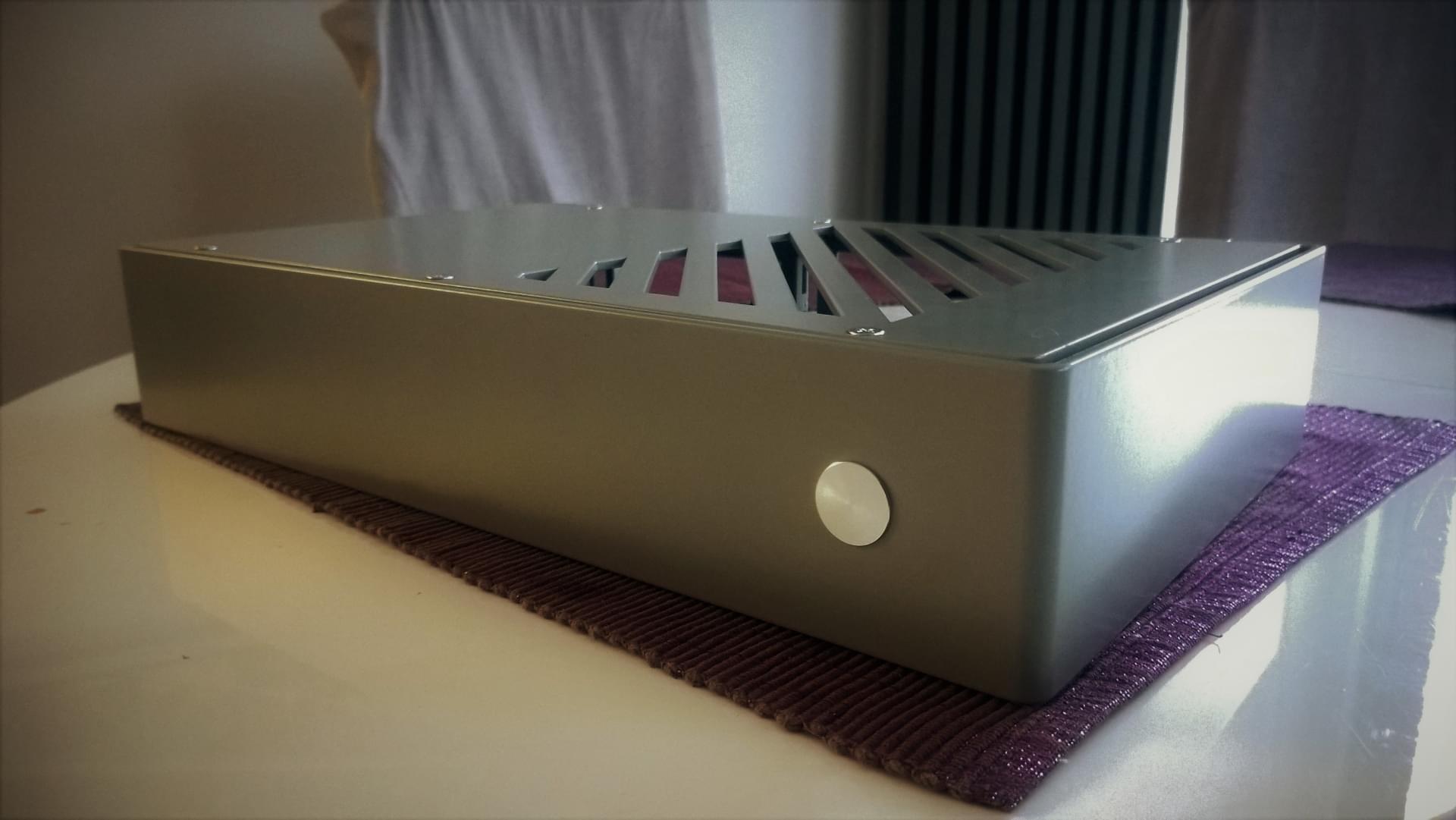

jeszcze jedna realizacja mniejszego modelu - stalowy szkielet + 3mm ścianki i unibody z Alu, przycisk piezoelektryczny.

Edytowane 24 Stycznia 2017 przez Amitoza

[Amitoza 0]

Hdplex wprowadził ostatnio fajny zasilacz picoPSU z 15A na 12v, wtyczką PCI-E 6+2 i wejściem na standardowy notebookowy zasilacz 19,5v z wtyczką 7,4x5mm, więc w końcu bez kombinowania mogę wznowić produkcję mniejszej wersji.Nie wychodzi to też cenowo źle, bo 50 euro pico i zasilacz 180-230W za 120-140zł, więc całość mieści się w 350zł - więc cena średniego sfxa.Więc rozwiązanie idealne dla i5 z gtx1050ti/1060 w mega kompaktowych rozmiarach.



http://www.hd-plex.c...tage-Input.html



Jedna sztuka zamówiona więc jak dojdzie zobaczę jak sobie będzie radził z i3 i gtx960.

Edytowane 31 Stycznia 2017 przez Amitoza

[Amitoza 0]

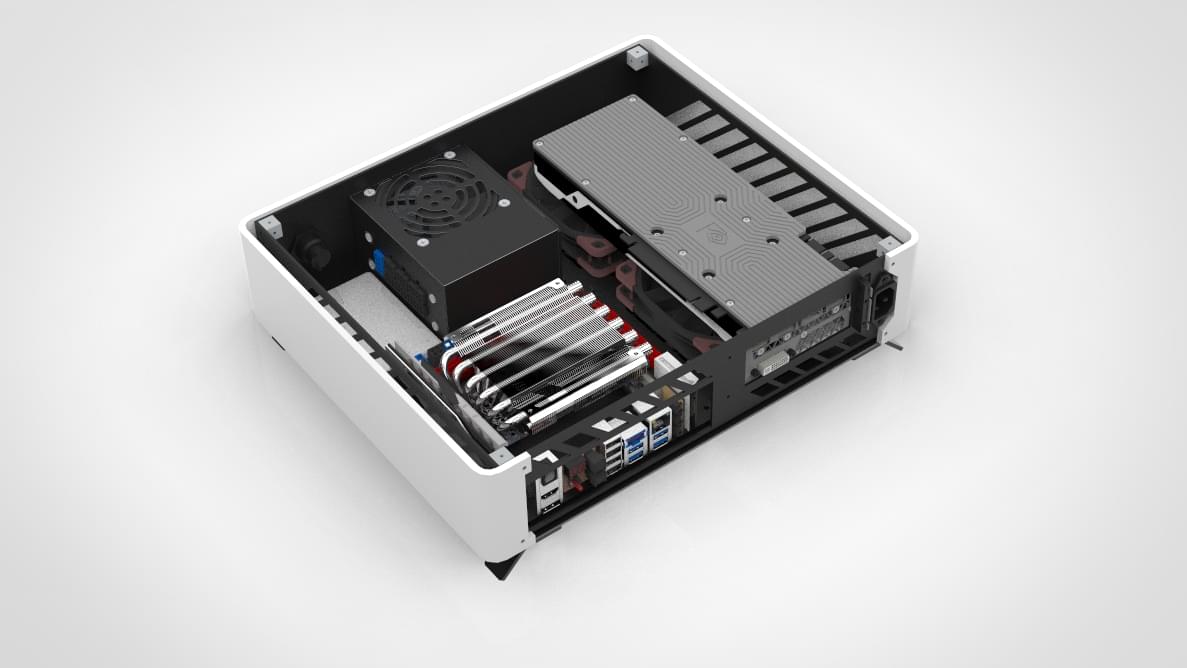

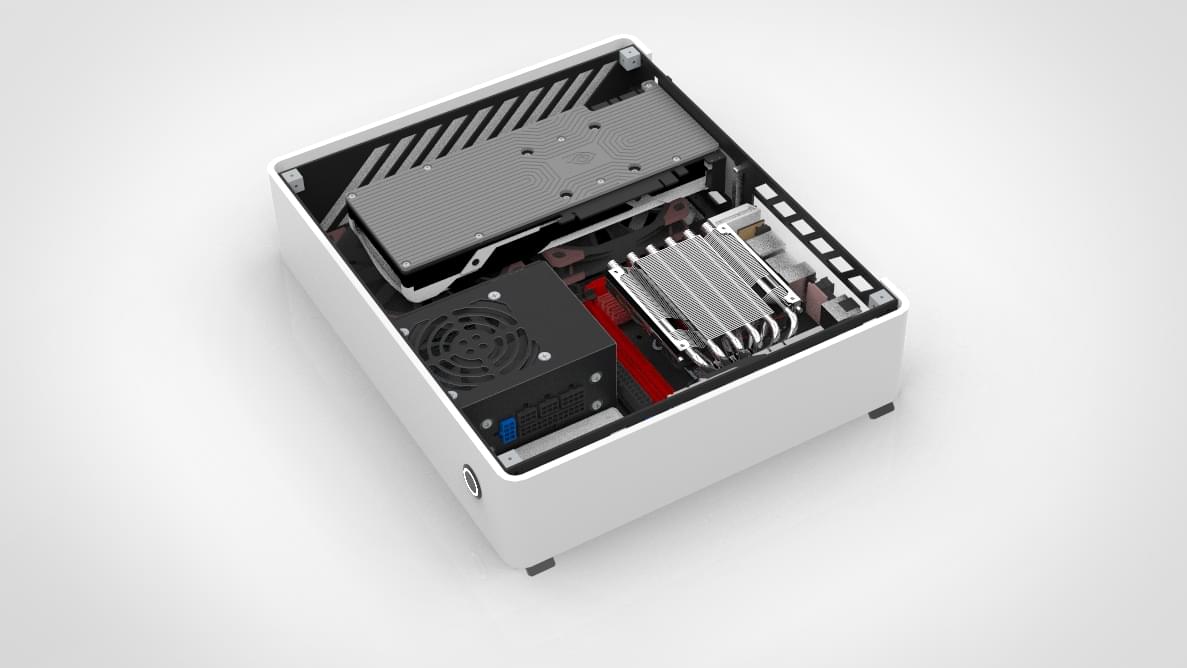

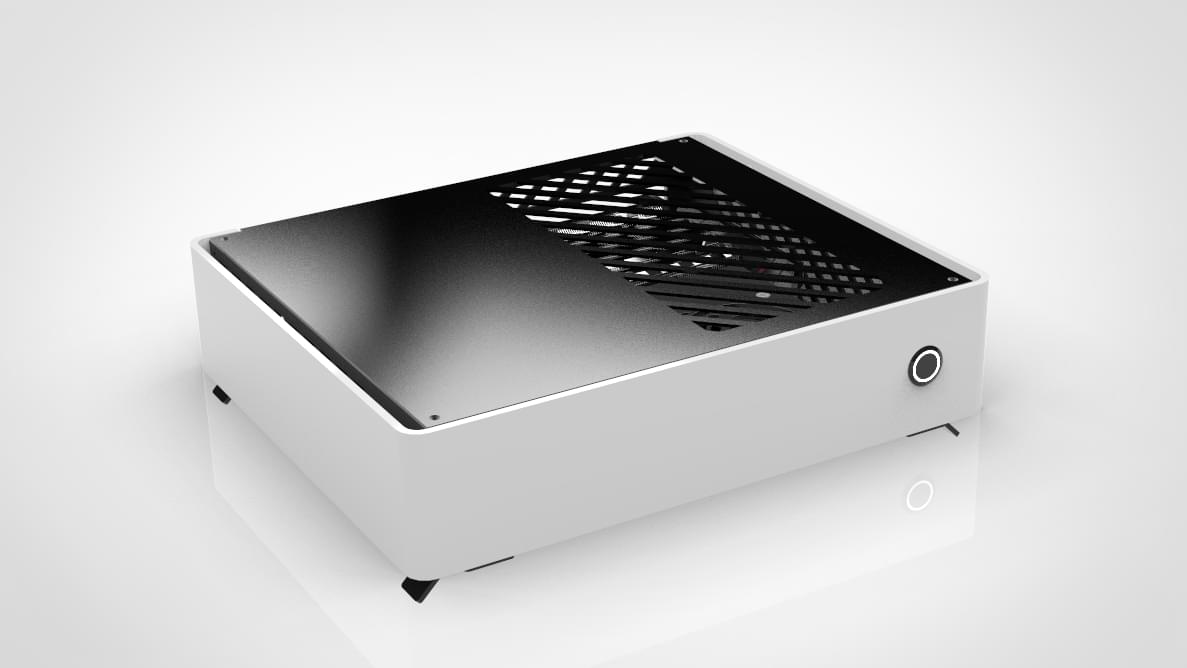

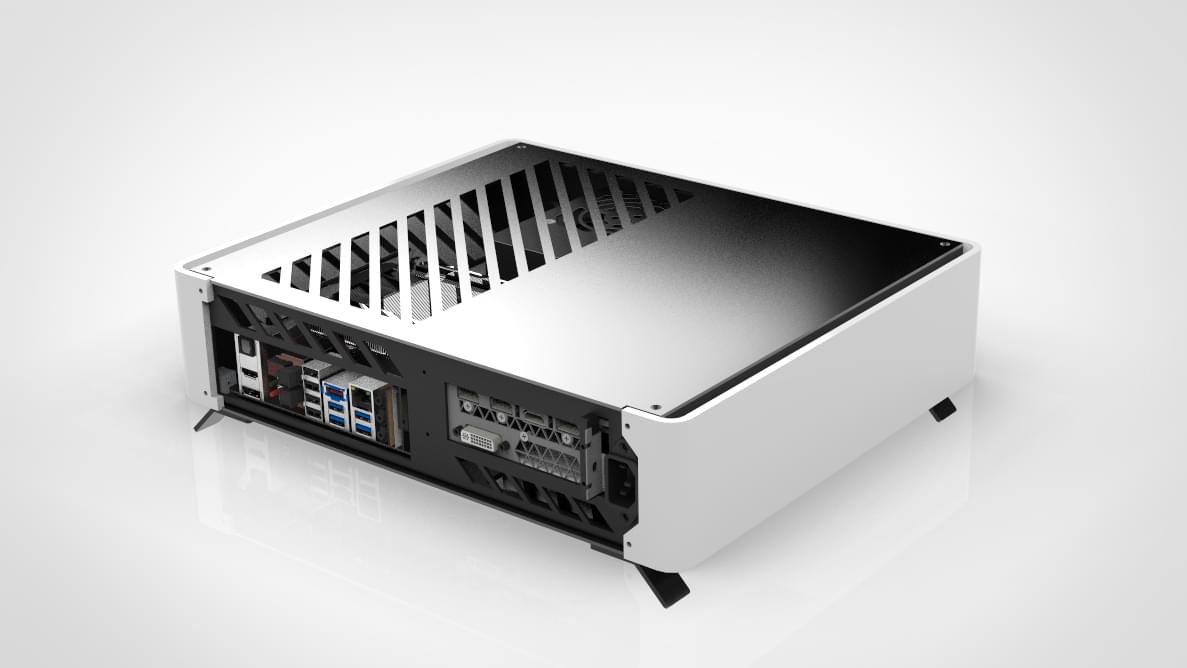

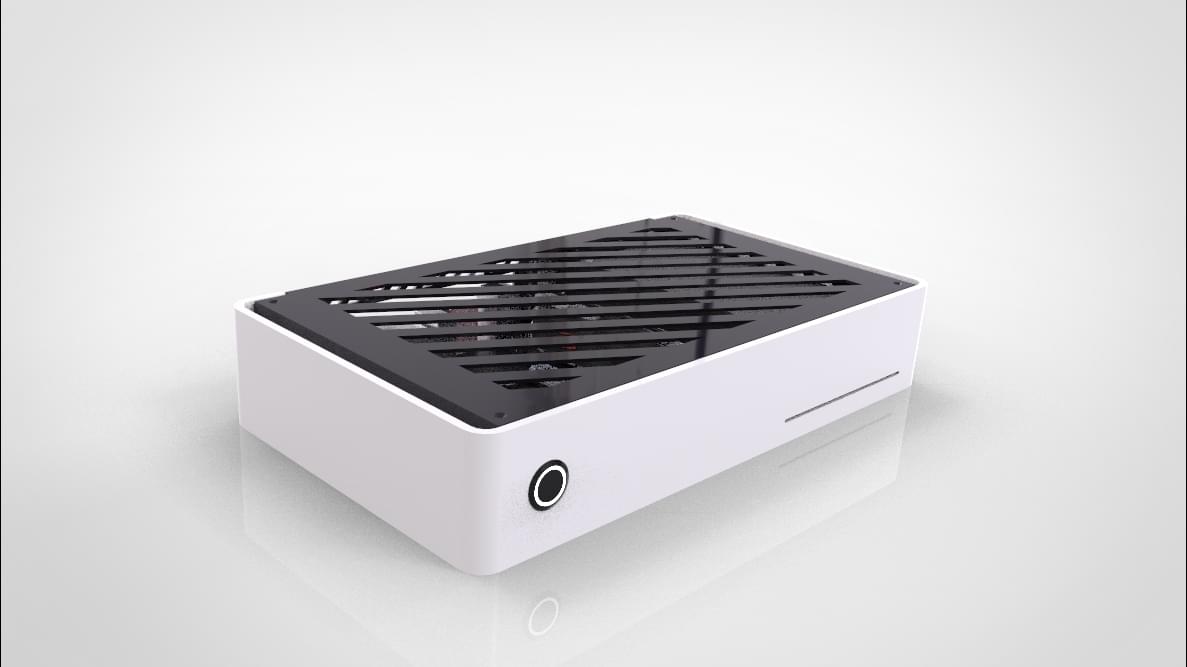

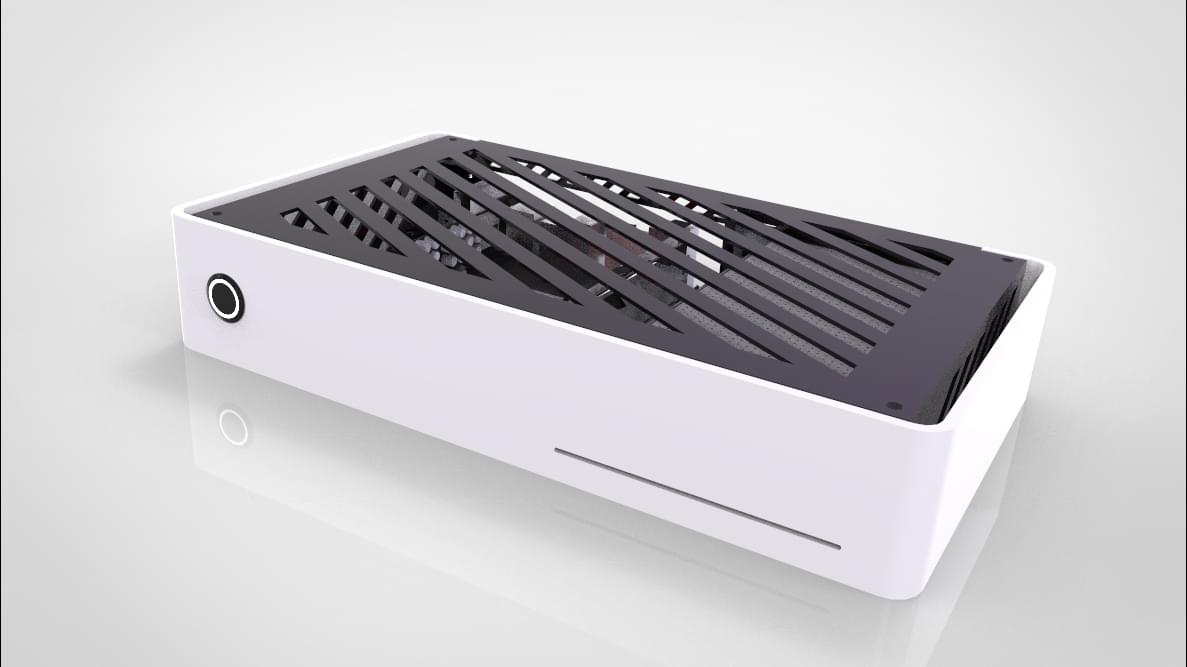

Wersja ostateczna. Wykonanie wsporników było nieopłacalne, dlatego też zostaną użyte kostki gwintowane 3 osiowo co i tak zwiększyło delikatnie koszty. Aluminium 1,5mm zostało zastąpione 2mm, nóżki 3mm, unibody 5mm. W tej konfiguracji wychodzi 580zł ceny końcowej. Tak jak poprzednio chłodzenie do 65mm, pod kartą miejsce na 2 wentylatory 120x25mm lub wentylator+ aio 120mm, karta do 30cm.



w środę będę mieć pierwszą sztukę.

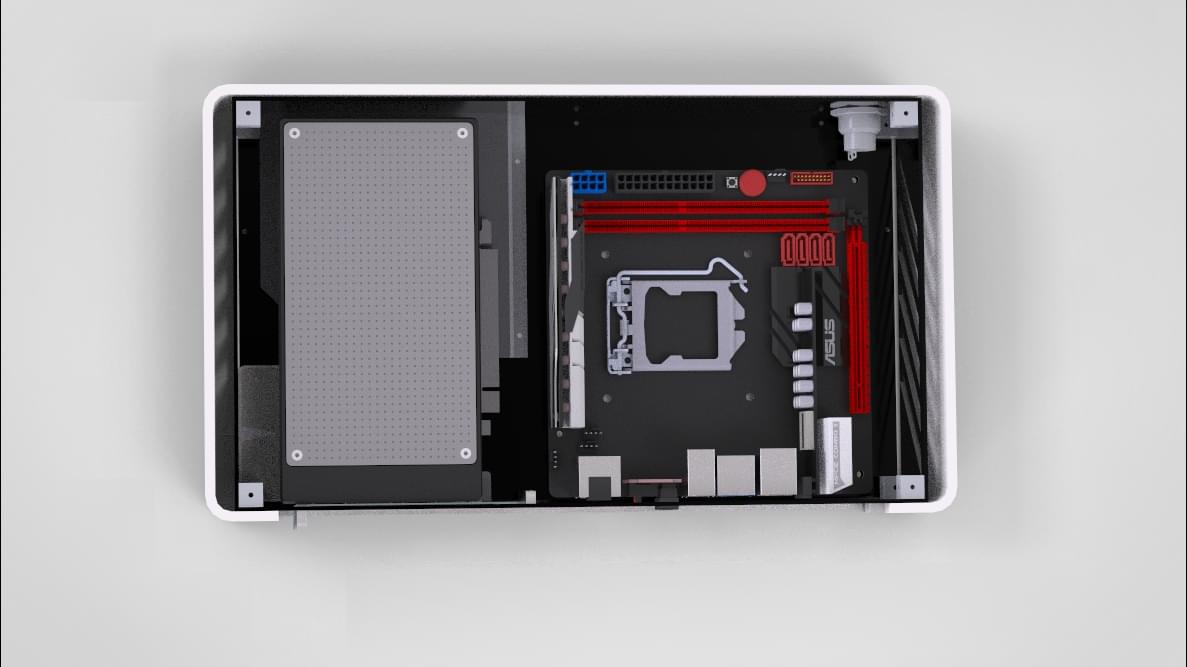

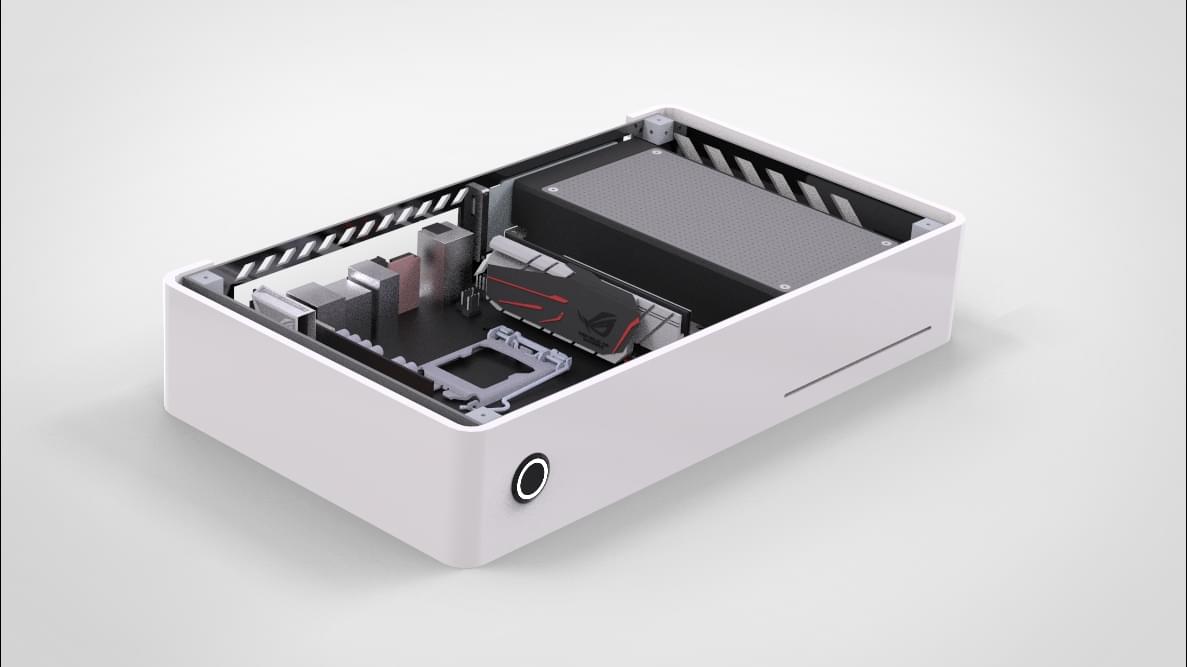

Dodatkowo wrzucam drugi projekt 5,5L z napędem slot-in. Też będzie na środę.















Edytowane 2 Lutego 2017 przez Amitoza

[Amitoza 0]

Przyszedł hdplex 160W. Wszystko działa całkiem fajnie, jedynie przy obciążeniu 190W w OCCT psu test trochę piszczy.Do 170W słychać go tylko jak przygody się ucho, więc w sumie jestem zadowolony.

[Amitoza 0]

No, muszę powiedzieć, że w końcu znalazłem rozwiązanie dzięki któremu wszystko jest idealnie spasowane, a obudowa będzie w złożeniu banalnie prosta. Tak prezentuje się mniejsza wersja jeszcze bez unibody. W sumie też całkiem ciekawie wygląda









Większą wersją zajmę się w najbliższych godzinach.





Edit



Zdjęcia z unibody.

Edytowane 9 Lutego 2017 przez Amitoza

[huckinCharlie 0]

No można by np. sfrezować krawędzie pod kątem 45

[huudy 458]

nie myślałeś, żeby od topu zrobić żeberka cieńsze, ale gęściej upakowane? Spore luki są między pojedynczymi żeberkami, bałbym się, że ktoś mi paluchy wepchnie





całokształt oczywiście miodzio
