Custom ITX

[Amitoza 0]

nie myślałeś, żeby od topu zrobić żeberka cieńsze, ale gęściej upakowane? Spore luki są między pojedynczymi żeberkami, bałbym się, że ktoś mi paluchy wepchnie





całokształt oczywiście miodzio



W dużej wersji są węższe żeberka, ale tam są krótsze - węższe żebra są mniej sztywne - w mniejszej wersji z powodu długości cięcia musiałem dać szersze żeberka i szersze przerwy.



No i udało mi się złożyć wersję sfx. Wizualnie od poprzedniej się nie różni za bardzo, ale nowy szkielet przyniósł dużo lepsze spasowanie.





[Amitoza 0]

No    można by np. sfrezować krawędzie pod kątem 45



Myślałem o alternatywnej opcji frontu na CNC - zwykły prostokąt ze zfrezowanymi krawędziami (chociaż w tej opcji to najlepiej żeby było szczotkowane alu), ewentualnie prostokąt 5mm alu wycięty na laserze, zamiast pełnego unibody... i ewentualnie wersji z matowego akrylu jak pavrum - ciekawe jak kosztowo wyszło by to na tle aluminium





Już mogę dokładnie określić koszty.



Wersja mniejsza (podstawowa bez unibody) pod zasilacz pico taka jak powyżej, lub jak w początkowych postach z gpu odwrócony do dołu.

Sama obudowa malowana proszkowo na dowolny kolor: 350zł

Unibody 5mm + 50zl

Przycisk 22mm: 40zł, led 60zł piezo 60zł piezo led 80zł (dla przycisków piezo 4 tygodnie oczekiwania).

Zasilacz:

 - hdplex 160W + zewnetrzny HP230W (pociągnie i3+gtx960) 350zł

 - hdplex 300W + zewnętrzny Dell 330W (i5/i7 + gtx1070) 650zł

Riser:

Dla wersji z gpu do dołu sztywny delock 100zł, lub 5cm giętkie sintech 100zł

Dla wersji z gpu do góry - w 100% pewny lianLi 30cm... 320zł. Ewentualnie easyDIY 25cm 130zł.



Wersja SFX

Sama obudowa malowana proszkowo na dowolny kolor: 500zł

Unibody 5mm 100zł

Gładki front z 5mm Alu 50zł.

Przycisk 22mm: 40zł, led 60zł piezo 60zł piezo led 80zł (dla przycisków piezo 4 tygodnie oczekiwania).

Riser: sztywny delock 100zł, lub 5cm giętkie sintech 100zł



Przyciski mogą być taniej o połowę, ale czas oczekiwania 4-5 tygodni na paczkę z Chin/Tajwanu.

Jest też możliwość wykonania szkieletu że stali co obniży koszty.



Czas wykonania obudowy 2-3 tygodni, możliwe uwzględnienie customowych modyfikacji np inne perforacje boków.

Edytowane 10 Lutego 2017 przez Amitoza

[huudy 458]

super, że udało Ci się dopiąć swego i możesz już sprzedawać swoje obudowy

[Amitoza 0]

super, że udało Ci się dopiąć swego i możesz już sprzedawać swoje obudowy

już pare sztuk z początku tematu sprzedałem, ale gięte elementy szkieletu (szczególnie te długie 4x gięte na długości co kumulowało błąd) przy minimalnym błędzie w gięciu traciły zbieżność z panelami bocznymi. Praktycznie każdą obudowę musiałem złożyć "na stałe" i dopiero jak tak poleżała dłuższy czas w miarę się odkształcała. - dostawałem nawet elementy, które kompletnie się nie nadawały, bo błąd był zbyt duży i miałem fajny kawałek "złomu", więc byłem uzależniony od dobrego lub złego dnia pracownika na giętarce.



Teraz są "klocki" jak z Ikea robię fazy na łebki śrubek, gwinty i nawet bez składania mam pewność, że wszystko będzie idealnie spasowane. Jedynie na unibody wykonuję kosmetyczne prace przy zagięciach żeby zniwelować efekt gięcia grubego materiału jak w poprzednich wersjach, gdzie tego nie robiłem i widać lekkie odkształcenia po wewnętrznej stronie gięcia.

Edytowane 10 Lutego 2017 przez Amitoza

[jipang 1]

Hdplex wprowadził ostatnio fajny zasilacz picoPSU z 15A na 12v, wtyczką PCI-E 6+2 i wejściem na standardowy notebookowy zasilacz 19,5v z wtyczką 7,4x5mm, więc w końcu bez kombinowania mogę wznowić produkcję mniejszej wersji.Nie wychodzi to też cenowo źle, bo 50 euro pico i zasilacz 180-230W za 120-140zł, więc całość mieści się w 350zł - więc cena średniego sfxa.Więc rozwiązanie idealne dla i5 z gtx1050ti/1060 w mega kompaktowych rozmiarach.



http://www.hd-plex.c...tage-Input.html



Jedna sztuka zamówiona więc jak dojdzie zobaczę jak sobie będzie radził z i3 i gtx960.



Edit

Poszukałem info o tym pikoPSU, tylko to nie jest robione przez HDPlex, a przez MINI-BOX.com. I to też jest konwenter DC/DC, nie zasilacz.

http://www.mini-box.com/picoPSU-150-XT



Trochę mieszasz pojęciami i wprowadzasz w błąd.

Konwenter DC/DC (a nie zasilacz jak to napisałeś) HDPLEX 160W DC-ATX (nanoATX Series)



Zasilacz do tego masz tutaj:

HDPLEX 160W AC-DC w/PFC (nanoATX Series)



albo mniejszej mocy:

HDPLEX 80W AC-DC (nanoATX Series)



do tych zasilaczy można też dokupić maskownicę ATX:



Jak widać na zdjęciach i jak to sam napisałeś można też opcjonalnie skorzystać z zasilacza laptopowego zamiast zasilacza HDPlexa.



Kolejna opcja to mocniejszy konwenter DC/DC:

HDPLEX HiFi 300W DC-ATX (nanoATX Series)



Na tą chwilę można to skutecznie zasilić jedynie laptopowym zasilaczem, autor sugeruje tą sztukę (330W do Alienware):

DELL DA330PM111



Ciekawostka nr 1:

GTX 1080 w małej budzie ITX zasilony przez zasilacz laptopowy DELL DA330PM111 oraz konwenter HDPLEX HiFi 300W DC-ATX (nanoATX Series):



Ciekawostka nr 2:

Bardzo ciekawy cytat z forum smallformfactor.net (Larry to twórca HDPlex)

I've not had any info from Larry about the unit your developing with him. The only upcoming products I've personally talked with him about are:

...

250W AC-DC (internal alternative to a traditional power brick)

...

Czyli wewnętrzna kostka zasilająca do budy ITX na 250W powinna poradzić sobie z duetem i7 i GTX1070 dla najbardziej szalonych ITXowców

Edytowane 15 Lutego 2017 przez jipang

[duniek 1571]

hdplex ma sens jak wlasnie masz mała płaską bude 4-5cm gdzie sfx ma 65mm wiec zajmowałby miejsce



ewentualnie druga opcja to full pasyw tylko wtedy 1050ti to max, moze 1060 mozna by przerobic

[jipang 1]

No przeciez masz link do video GTX1080 i i7 z kostką DELLa i HDPLex wyżej (zasilanie w pełni pasywne), więc o co ci chodzi?



Ja się zatsanawiam, żeby do tego http://forum.pclab.pl/topic/1191934-Centrum-Multimedialne-Emubox-Steambox-Serwer-plik%C3%B3w-Torrentbox-6500z%C5%82/ włożyć HDPlex i ten zasilacz 250W wewnętrzny, jak by się tylko pojawił (niby ma być w Q1 2017) Wcale nie jest to płaska konstrukcja, Lian Li PC-Q25 ma 28cm wysokości. Ale wtedy mógł bym be quiet Dark Rock 3 chłodzenie założyć (chyba ok 160mm wysokości).



A na tą chwilę to wymienił bym tego 500W golda na be quiet! Pure Power 10 400W CM (BN276) silvera. Szkoda, że be quiet nie ma mniejszych mocy goldów modularnych.

Edit.

Chociaż, może jednak nie, bo ten gold 500W jest o wiele bardziej cichy.

Edytowane 15 Lutego 2017 przez jipang

[Amitoza 0]

Jak zwał tak zwał. Pico czy hdplex jest określany jako Power Supply więc nie widzę problemu z nazywanie tego zasilaczem. Z kolei zewnętrzna kostka jest określana jako ac-dc adapter.



Aktualnie mam tego hdplexa 160W w zestawie z hp 230W i radzi sobie wyśmienicie z i3 i gtx 960. Dopiero w occt psu test słychać delikatne piszczenie cewek. W grach nic nie słychać. Więc spokojnie ten model poradzi sobie z gtx1060. Do gtx1070/1080 już jednak hdplex 300W. Chyba, że pokombinować z ograniczeniem tdp, ale na tyle, żeby trzymał zegary bazowe. Plus taki, że nie ma wentylatora w zasilaczu i jest cisza.





Obudowy dzisiaj trafiły do lakierni, więc w piątek lub w poniedziałek powinienem je odebrać. Kolory "firmowe" całość czarna, unibody białe, wszystko proszkowo o drobnej strukturze.

Edytowane 15 Lutego 2017 przez Amitoza

[jipang 1]

Problem jest taki, że zasilaczem zwykło się określać urządzenie pobierające moc z dostępnej w danym kraju sieci prądu przemiennego. Czy teraz już rozumiesz dlaczego wprowadzasz w błąd? Zarówno PicoPSU jak i HDPlex DC-ATX nie nadają się do bezpośredniego podpięcia do sieci zasilającej w PL. Wymagają zasilaczy, a same noszą nazwę konwerterów DC/DC lub przetwornic.



Cytaty:

Zasilacz

Z logicznego punktu widzenia, konwerterem mocy jest również każdy zasilacz. Ze względów historycznych, zasilaczami (lub zasilaczami sieciowymi) są nazywane najczęściej urządzenia pobierające prąd wprost z sieci elektroenergetycznej, wbudowane jako moduł większego urządzenia (np. zasilacz komputera) lub zewnętrzne. Rolą zasilacza jest prawie zawsze obniżanie i stabilizacja napięcia (lub wielu potrzebnych napięć).

Przetwornica

Układy nie pobierające energii wprost z sieci elektroenergetycznej tylko z innego źródła prądu (akumulatora, prądnicy lub innego zasilacza) bywają najczęściej nazywane przetwornicami lub konwerterami.



Problem polega na tym, że ktoś usłyszy "zasilacz PikoPSU", zamówi, rozpakuje paczkę i się wqrwi bo nie podepnie tego pod sieć zasilającą.



Odnośnie tego HDPlexa DC/DC 160 to wg dokumentacji ma łączną moc ponad 200W, a nie jak w nazwie 160W. Dokładnie podają 180W na lini 12V i 35W na lini 5V.



Ten moder, z filmiku co linkowałem wyżej, pokazywał że ten picoPSU (podobnie jak HDPlex jest określony jako 160W) daje sobie radę w obciążeniu 270W mierzone na zasilaniu z sieci do całego komputera z zasilaczem.



Odpalał na raz benchmark CPU + benchmark GPU i zostawiał to na 6+ godzin. Karta graficzna to Radeon R9 285 ITX, który ma 190W TDP. Ale wspominał, że normalnie to budował dla klientów ITXy z tą przetwornicą picoPSU na karcie R9 260 z TDP 150W.

Co bardziej ważne, wspominał o wymianie przewodów, dostarczonych domyślnie z pikoPSU, na grubsze. Zwłaszcza cienkiego jak dupa węża mostka na kostce 4 pinowej zasilającej całe pikoPSU.



Co pokazuje, że dzisiejsze karty nie powinny mieć problemów, chociaż jest ten HDPlex określany jako 300W, więc powinien bez problemu poradzić sobie z najwydajniejszymi 1 kartowymi (1 układowymi) konfiguracjami.

Edytowane 15 Lutego 2017 przez jipang

[Amitoza 0]

Problem jest taki, że zasilaczem zwykło się określać jako urządzenie pobierające moc z dostępnej w danym kraju sieci prądu przemiennego. Czy teraz już rozumiesz dlaczego wprowadzasz w błąd? Zarówno PicoPSU jak i HDPlex DC-ATX nie nadają się do bezpośredniego podpięcia do sieci zasilającej w PL. Wymagają zasilaczy, a same noszą nazwę konwerterów DC/DC lub przetwornic.



Cytaty:







Problem polega na tym, że ktoś usłyszy "zasilacz PikoPSU", zamówi, rozpakuje paczkę i się wqrwi bo nie podepnie tego pod sieć zasilającą.



Jak podepnie pod losowy zasilacz to też nic z tego nie będzie, więc dalej nic to nie zmienia. Dlatego każdy pico ma podany zakres napięć zasilających.

Edytowane 15 Lutego 2017 przez Amitoza

[duniek 1571]

No przeciez masz link do video GTX1080 i i7 z kostką DELLa i HDPLex wyżej (zasilanie w pełni pasywne), więc o co ci chodzi?





no ja wiem ze dziala tylko jak dla mnie brak sensu

przy 1080 wypadaloby miec i7 podkreconego, wiec mala buda raczej odpada no chyba ze 10k rpm na wentylach ci nie przeszkodzi

a przy wiekszej budzie wejdzie juz sfx ktory bedzie tanszy i wygodniejszy no i bedzie sie mniej grzał, a przy takim goldzie 500W sfx to nawet pobor z gniazdka pewnie by spadł z 20-30W





PS

co do nazwy wiadomo o co chodzi, czepianie sie



rozumiem ze na "tir-a" tez mowisz ciągnik siodłowy a na "karchera" myjka cisnieniowa

Edytowane 15 Lutego 2017 przez duniek

[jipang 1]

no ja wiem ze dziala tylko jak dla mnie brak sensu

przy 1080 wypadaloby miec i7 podkreconego, wiec mala buda raczej odpada no chyba ze 10k rpm na wentylach ci nie przeszkodzi

a przy wiekszej budzie wejdzie juz sfx ktory bedzie tanszy i wygodniejszy no i bedzie sie mniej grzał, a przy takim goldzie 500W sfx to nawet pobor z gniazdka pewnie by spadł z 20-30W



Pewnie niebawem autor wrzuci filmik z temperaturami i głośnością, jak już skończy się bawić tweakowaniem ustawień.

Na razie mogę tylko podać słowa samego autora na taki sam zarzut jak ty wystawiasz:

Sean Crees1 dzień temu

No compromise on acoustics?

Odpowiedz 1



Not From Concentrate1 dzień temu

Shockingly, with the Noctua, this is a fairly quiet system. You MUST tune the Zotac fans though in Afterburner. It is loud stock.



Przeczytałem jeszcze raz twoją wypowiedz i teraz to już nie wiem, czy ty komentujesz moją konfigurację, czy tego autora filmiku co podałem wcześniej?



W mojej budzie nie będzie gtx1080 więc, chyba nie mój zestaw krytykujesz? Z drugiej strony odnosisz się do Golda, a to mój zestaw, więc znów, jakie 30W? z czego ci to wyszło?

edit

OK już widzę, że odnosisz się do tego builda z gtx1080 z filmiku. No to ja odpowiem tylko, że nikomu korona z głowy nie spadnie jak nie podkręci procesora, a co lepsze, nawet mu zdejmie napięcie, żeby spadł pobór mocy. To samo się tyczy GTX1080. Więc w czym problem? A po co? Bo można? Ludzie mają różne fetysze. Obudowy SFF na pewno nie są najgorszym z możliwych fetyszy Np taki fetysz związany z oklejaniem wnętrza obudowy kamieniami... po to aby się przekonać po kilku godzinach roboty, że wpierw należało sprawdzić czy wszystkie części są sprawne

Edytowane 15 Lutego 2017 przez jipang

[Amitoza 0]

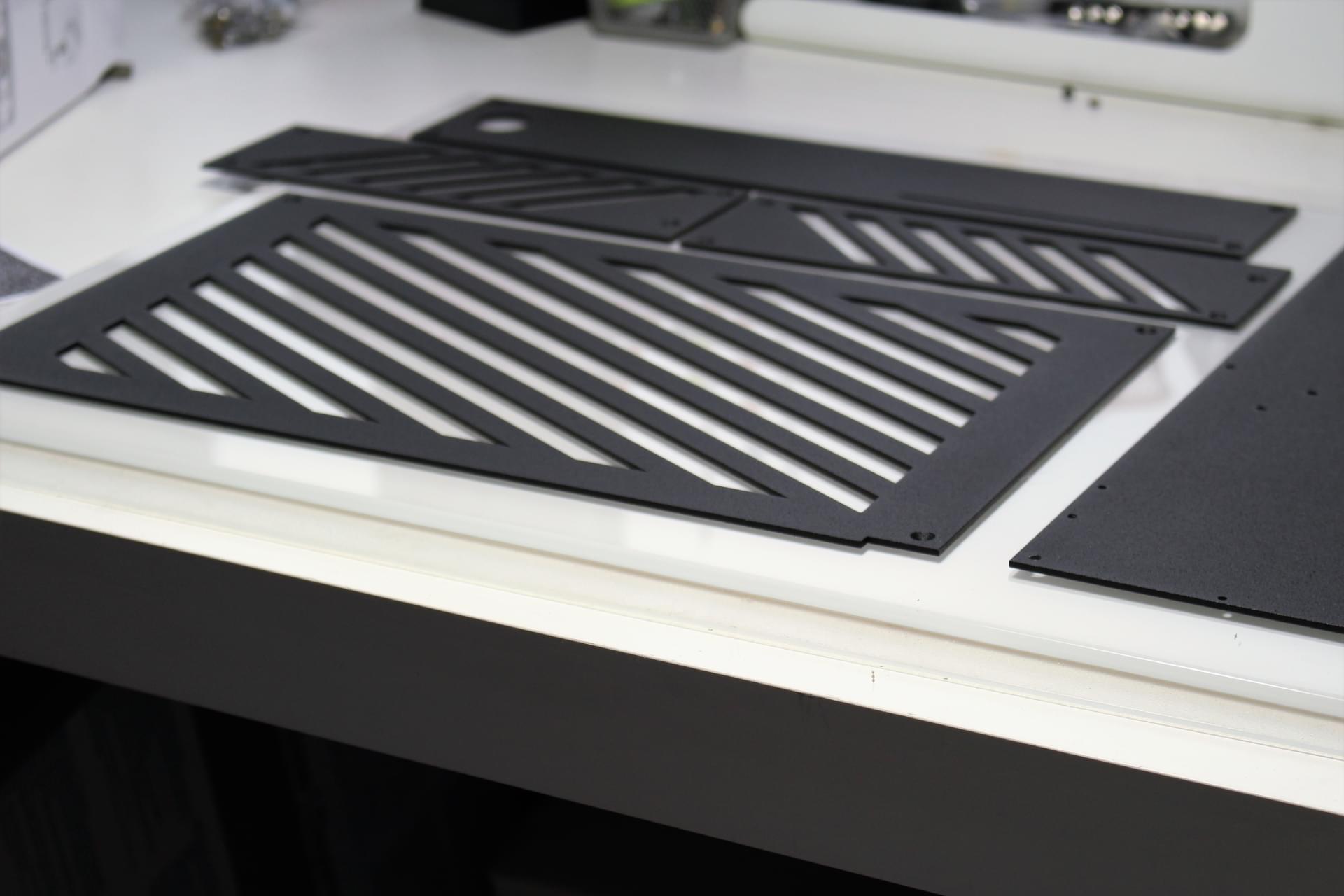

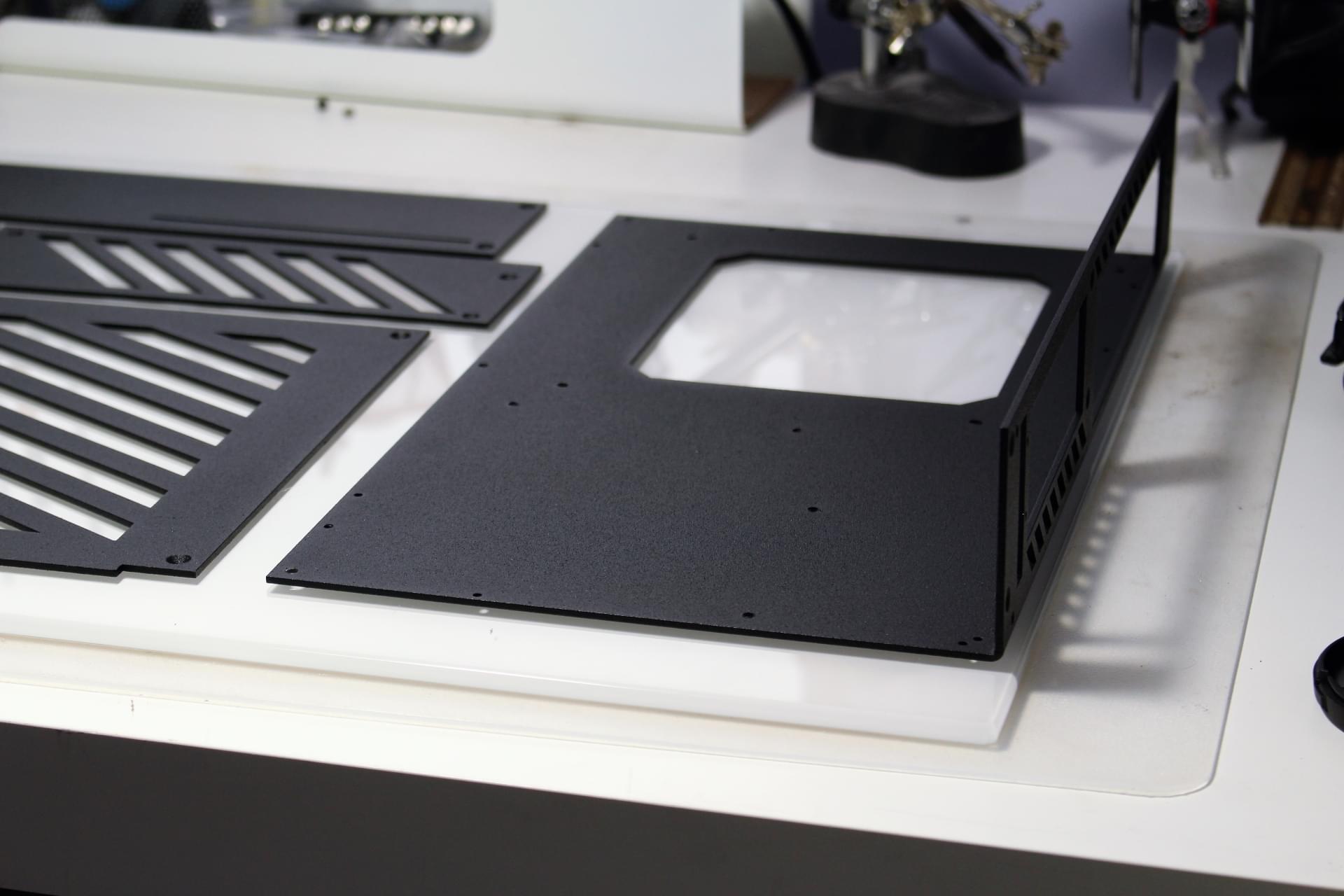

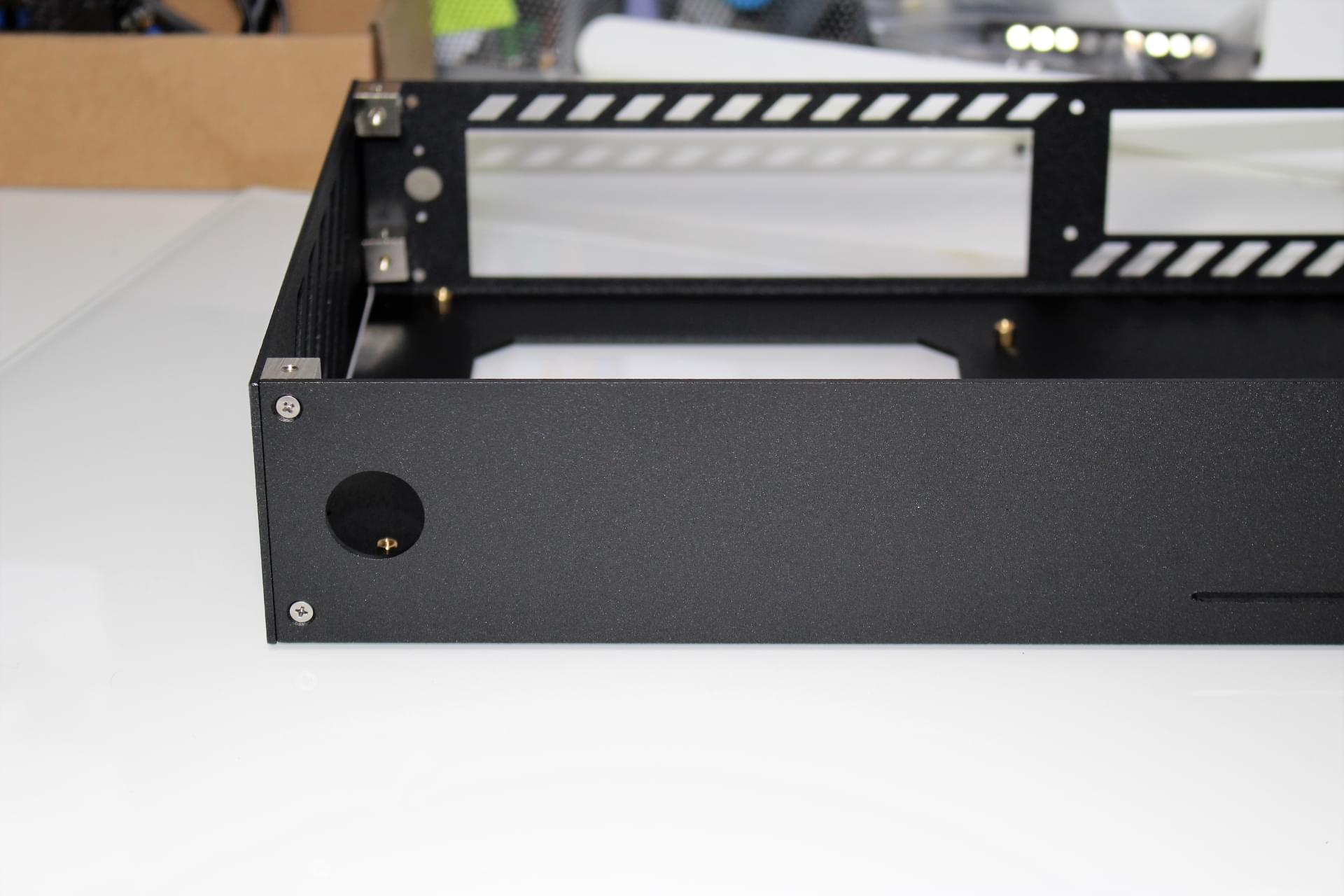

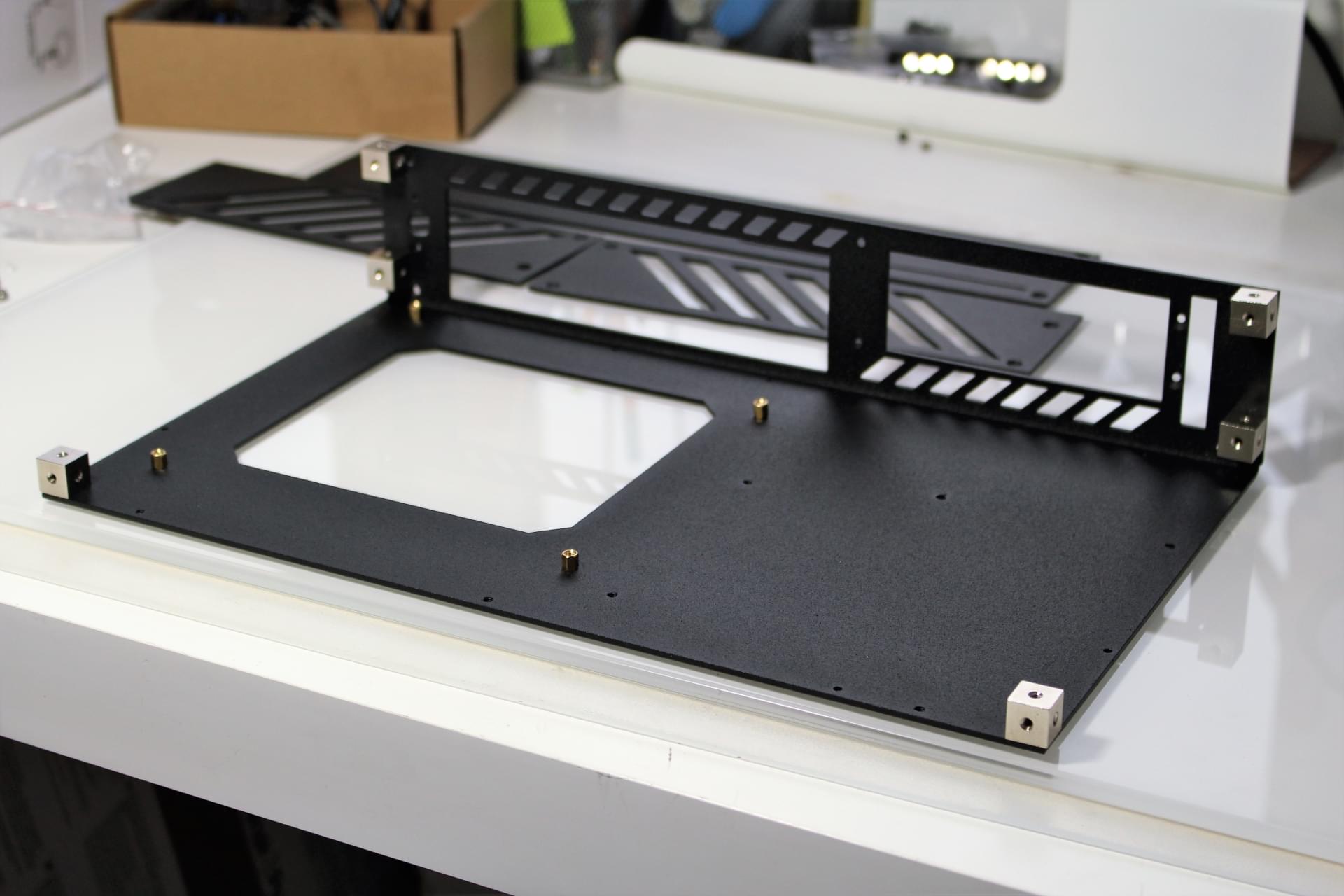

Elementy wróciły z lakierni - mały Preview





I do tego zdjęcia nie robione kartoflem

Edytowane 20 Lutego 2017 przez Amitoza

[Zizu32 2]

Ooo, wygląda świetnie!

Składaj do kupy i pokazuj całość

[Amitoza 0]

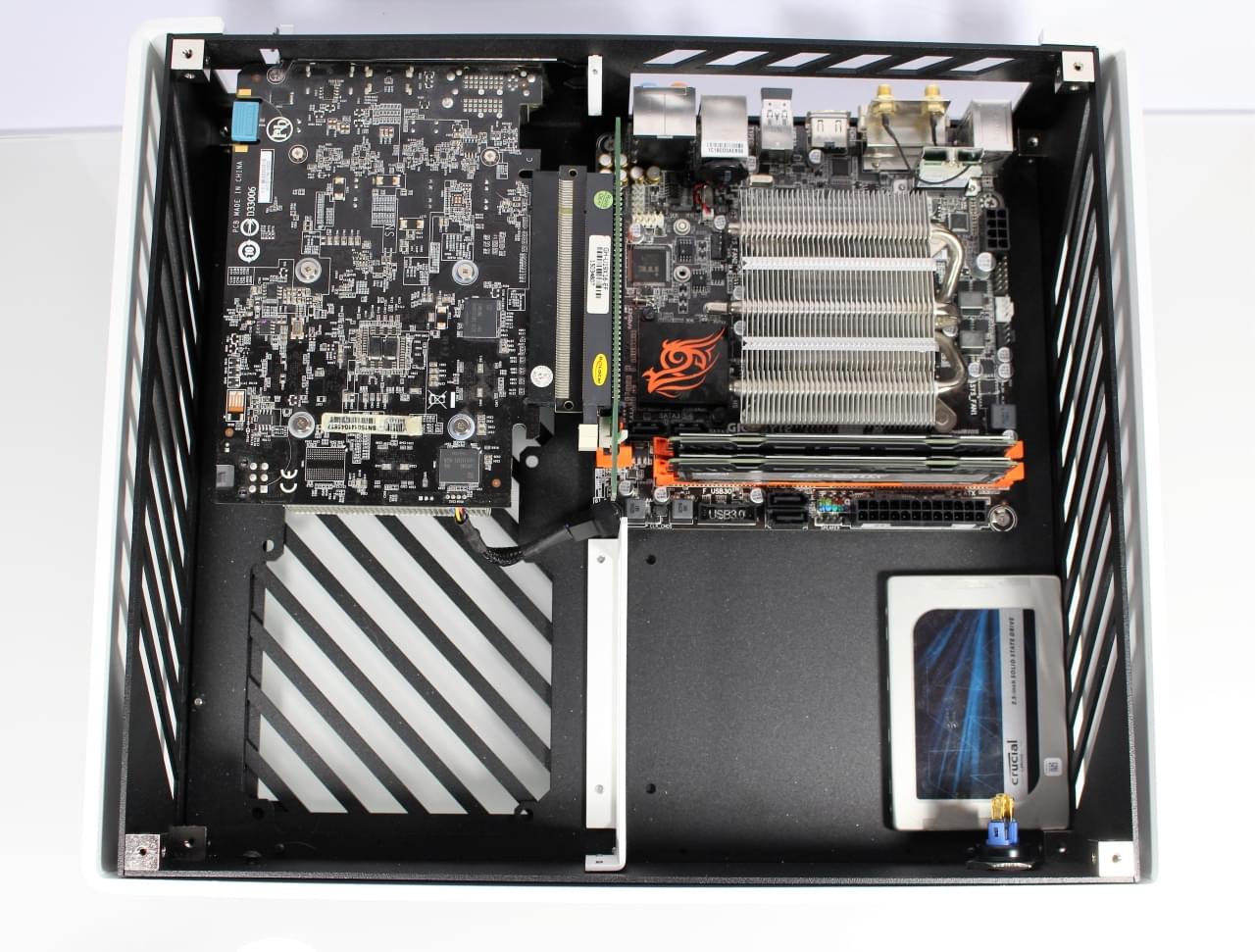

Wersja mniejsza bez unibody

śrubki oczywiście docelowo będą czarne, ale zapomniałem zamówić u iksmodiwa, bo wydawało mi się że jeszcze coś zostało.



Po dodaniu unibody

Edytowane 20 Lutego 2017 przez Amitoza

[bielas 4]

Bardzo dobrze rozwiązana kwestia miejscówki na odd, na dole. Jedyne właściwe miejsce.

[Amitoza 0]

i wersja sfx.













[bielas 4]

Wersja sfx ma miejscówkę na odd?

[Amitoza 0]

Wersja sfx ma miejscówkę na odd?



Nie ma, ale dołożenie nie będzie żadnym problemem - tylko trzeba przerobić uchwyt zasilacza i wtedy odd pod zasilacz, albo w miejsce wentylatora 120mm pod kartą.

[bielas 4]

Zastanawia mnie, czemu dałeś montaż zasiłki wewnątrz budy. Nie prościej byłoby dokręcać go po prostu do obudowy, jak w zwykłej budzie?

[Amitoza 0]

Zastanawia mnie, czemu dałeś montaż zasiłki wewnątrz budy. Nie prościej byłoby dokręcać go po prostu do obudowy, jak w zwykłej budzie?



problemy z kablem zasilającym w innym miejscu niż na tyle obudowy , a zasilacz obok karty za mocno wpłynął by na szerokość obudowy.

[bielas 4]

Ale teraz kable wychodzą w stronę ściany obudowy. Podczas prowadzenia ich do komponentów niejako oplatają zasilacz. Nie będzie to powodowało nadmiernego zagęszczenia budy (i tak już ciasnej)?



ps Fajna ta sfx.

[Amitoza 0]

Ale teraz kable wychodzą w stronę ściany obudowy. Podczas prowadzenia ich do komponentów niejako oplatają zasilacz. Nie będzie to powodowało nadmiernego zagęszczenia budy (i tak już ciasnej)?



ps Fajna ta sfx.



Koło włącznika jest sporo miejsca na kable - szerokość dysku ssd. Nie chciałem kabli w drugą stronę, bo kable trzeba by upychać koło karty graficznej.





Zasilacz mieści się dokładnie pomiędzy dysk i uchwyt.



Nie mam teraz na stanie sfxa żeby to lepiej pokazać

Edytowane 20 Lutego 2017 przez Amitoza

[bielas 4]

Masz rację. Nie będzie tłoku z powodu kabli. Jedynie kabel do gpu będzie cokolwiek więcej płożył się po budzie. Fajnie to rozplanowałeś.



ps Ryje se dekiel już 5 godzin jednym kawałkiem. Co ta czarna ma, że kawałek stary, a tak dręczy szarą masę w bani?

[Amitoza 0]

Zaktualizowany pierwszy post!





Jeszcze kilka zdjęć w bardziej kontrastowej stylistyce i lepszym uchwyceniu detalu.

Edytowane 21 Lutego 2017 przez Amitoza
