Custom ITX

[-_- greg 0]

Dobry pomysł.

Myślałem o chłodzeniu obróconym o 90' przy takim układzie kierunku wiatru (dół-> góra) stąd noctua lub coś innego slim.

Żeby wentylator wszedł między grafikę a chłodzenie.



Albo o takim chłozeniu

jonsbo CR-201

[Amitoza 0]

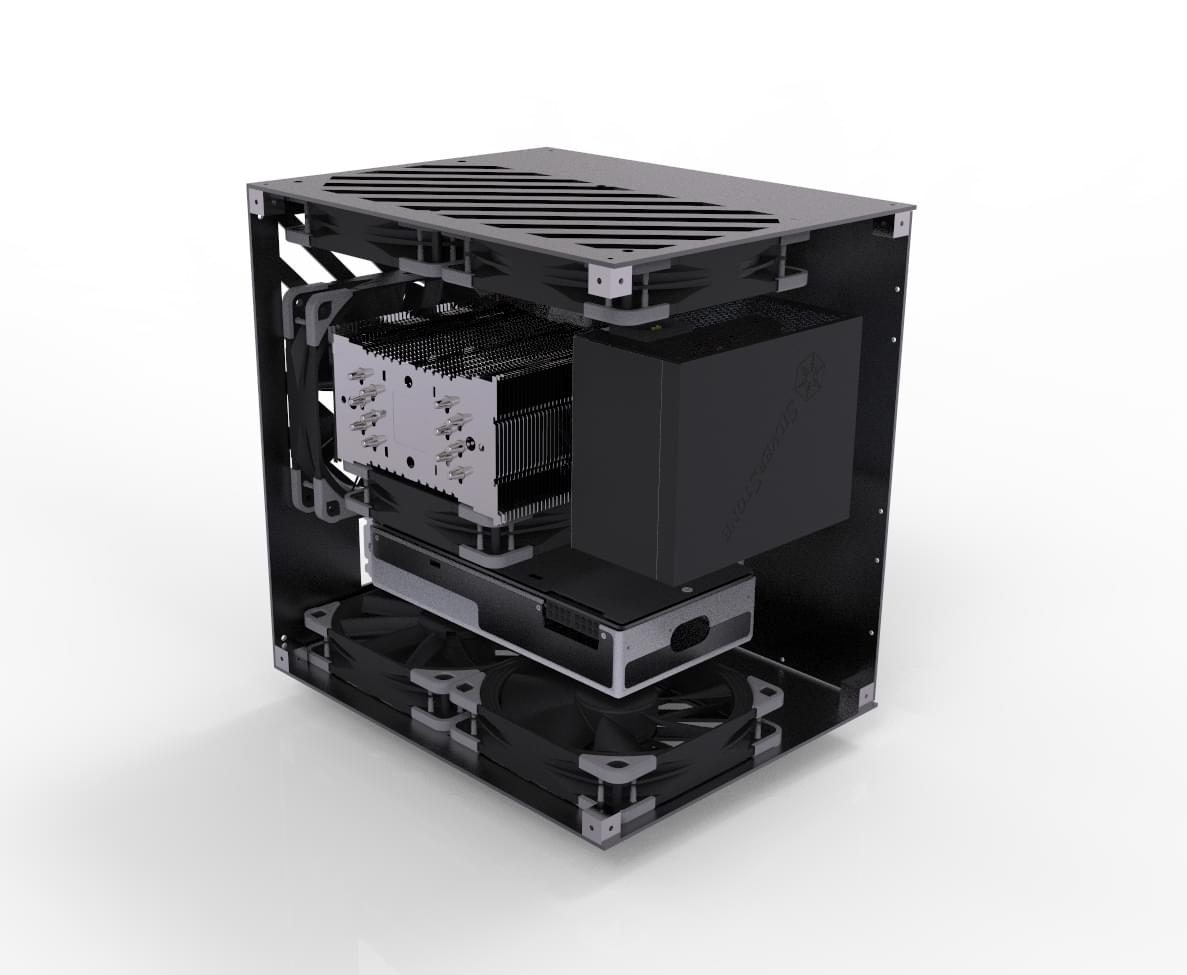

Coś tego typu?





Na dzisiaj chyba na tym etapie zakończę. Ale wydaje mi się, że dobry zarys już jest.

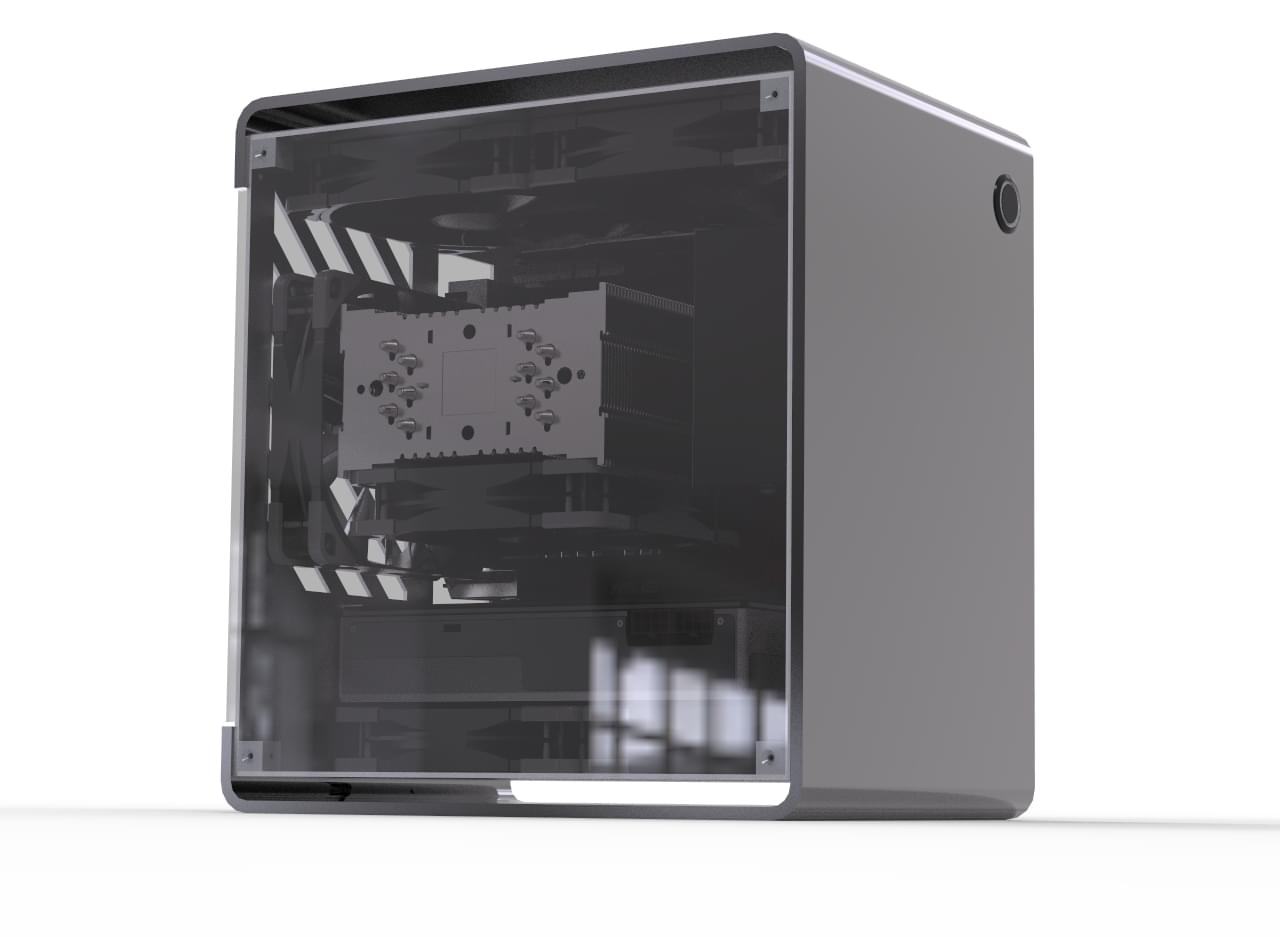

Opcja z szkłem hartowanym?

Edytowane 24 Lutego 2017 przez Amitoza

[zskk 0]

W slimach poprzednich te nóżki i styl kolorystyczny powodowały skojarzenia z sentinelem z portala teraz możesz jeszcze się zbliżyć z frontem i nóżkami (i jakis czerwony power button na środku)

[-_- greg 0]

Coś tego typu?









Na dzisiaj chyba na tym etapie zakończę. Ale wydaje mi się, że dobry zarys już jest.



Opcja z szkłem hartowanym?





Tak, coś takiego.

Ciemne szkło wielu zapewne by ucieszyło

Ciekawe jak przepływ powietrza... wydaje mi się że górę chyba będzie trzeba otworzyć.

Co myślisz o 'czystym froncie' bez przycisku?

[Amitoza 0]

W slimach poprzednich te nóżki i styl kolorystyczny powodowały skojarzenia z sentinelem z portala teraz możesz jeszcze się zbliżyć z frontem i nóżkami (i jakis czerwony power button na środku)



W sfx przenieść przycisk bliżej środka przekręcić obudowę o 90° do pionu i przemontować nóżki



Jakiś fan portala chętny



[bielas 4]

Wentyle od grafą przesuń do krawędzi otwieranego boku. Wtedy trochę wiatru poleci również w górę a nie tylko pod grafę.

[Amitoza 0]

Tak, coś takiego.

Ciemne szkło wielu zapewne by ucieszyło

Ciekawe jak przepływ powietrza... wydaje mi się że górę chyba będzie trzeba otworzyć.

Co myślisz o 'czystym froncie' bez przycisku?

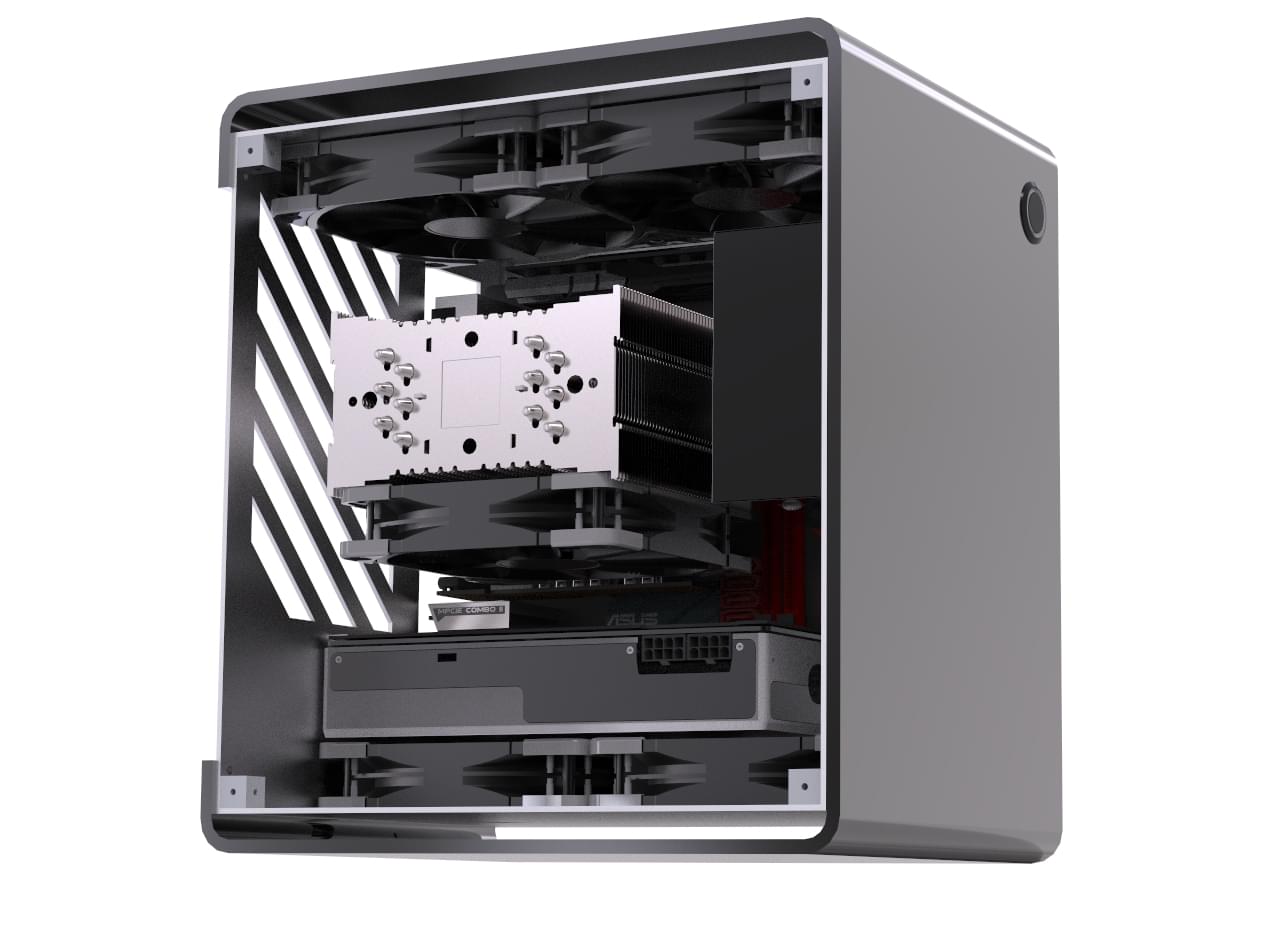

Zwiększyłem odstęp szkieletu od unibody, co powinno załatwić sprawę.



No przycisk ewentualnie można przenieść na tył ale to już w sumie detal - na razie niech będzie jak jest.

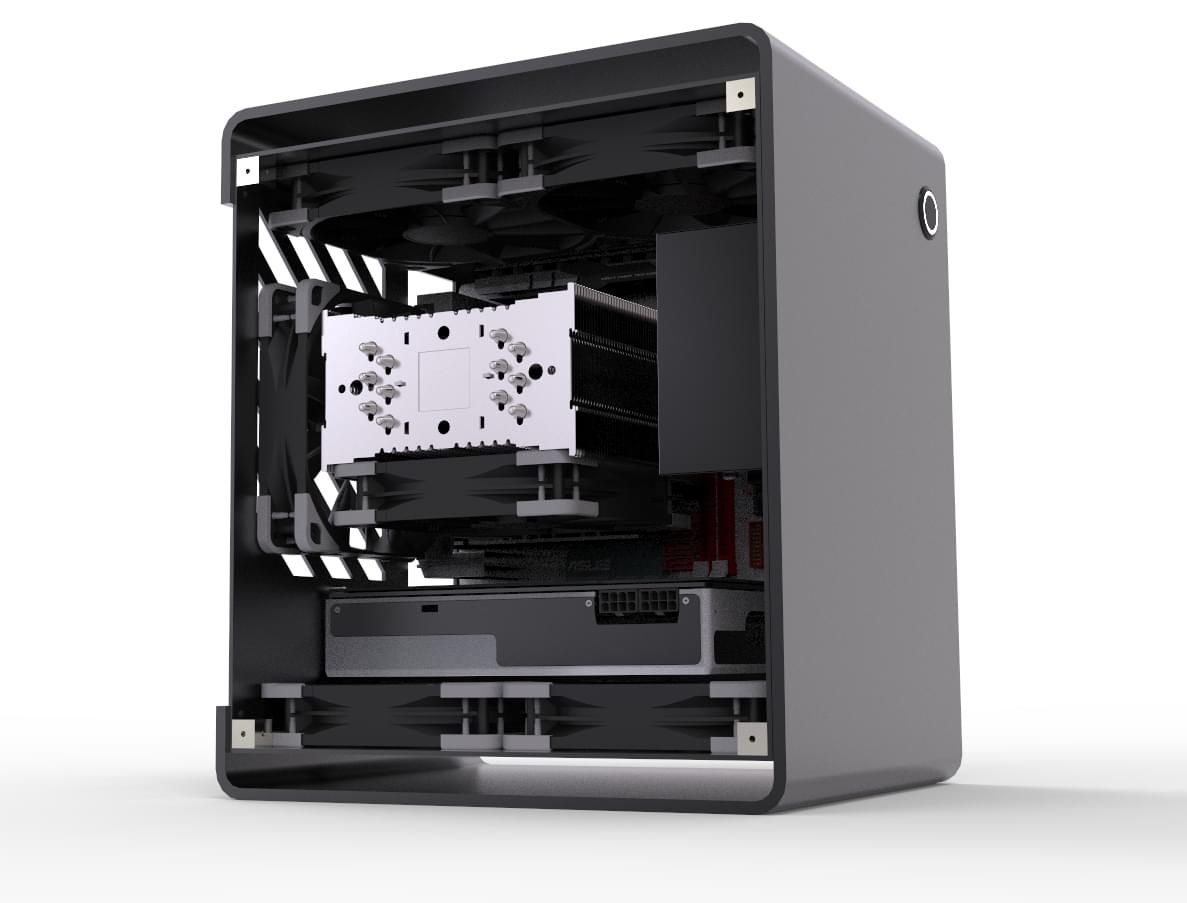

Przy okazji dolne wentylatory przesunięte w stronę ściany - około 50%(no bardziej 40%jednak) przepływu będzie szło w górę obudowy.

Edytowane 24 Lutego 2017 przez Amitoza

[-_- greg 0]

Fajnie

Zwiększony prześwit może wystarczy.

Może też warto przewidzieć śmigła o grubości 29mm? NB-eLoop®

Z przyciskiem to po prostu myślałem że brakuje 'czystych frontów' w takich obudowach, a sam przycisk może na górze?



Przyszedł mi jeszcze zakręcony pomysł.

Czy dało by radę GPU posadzić wertykalnie?

Chodzi o samą opcję montażu

Wiadomo że chłodzenie wówczas płaskie np. Cryorig C1... tylko czy to jest możliwe?

[Amitoza 0]

Fajnie

Zwiększony prześwit może wystarczy.

Może też warto przewidzieć śmigła o grubości 29mm? NB-eLoop®

Z przyciskiem to po prostu myślałem że brakuje 'czystych frontów' w takich obudowach, a sam przycisk może na górze?



Przyszedł mi jeszcze zakręcony pomysł.

Czy dało by radę GPU posadzić wertykalnie?

Chodzi o samą opcję montażu

Wiadomo że chłodzenie wówczas płaskie np. Cryorig C1... tylko czy to jest możliwe?



w sumie można przesunąć płytę o te 5 mm w górę, to elopy na dół wejdą.



Przycisk jeżeli już to na tył, bo z gory będzie szpecił pomiędzy unibody i szkieletem.



Możliwe jest - można zrobić otwory montażowe na uchwyty dla karty (u mnie są przykręcane, więc można przekładać) i pionowy otwór na wyjścia obrazu zaraz przy przedniej ścianie z możliwością zasklepienia dodatkowym panelem... pytanie dlaczego?



[Amitoza 0]

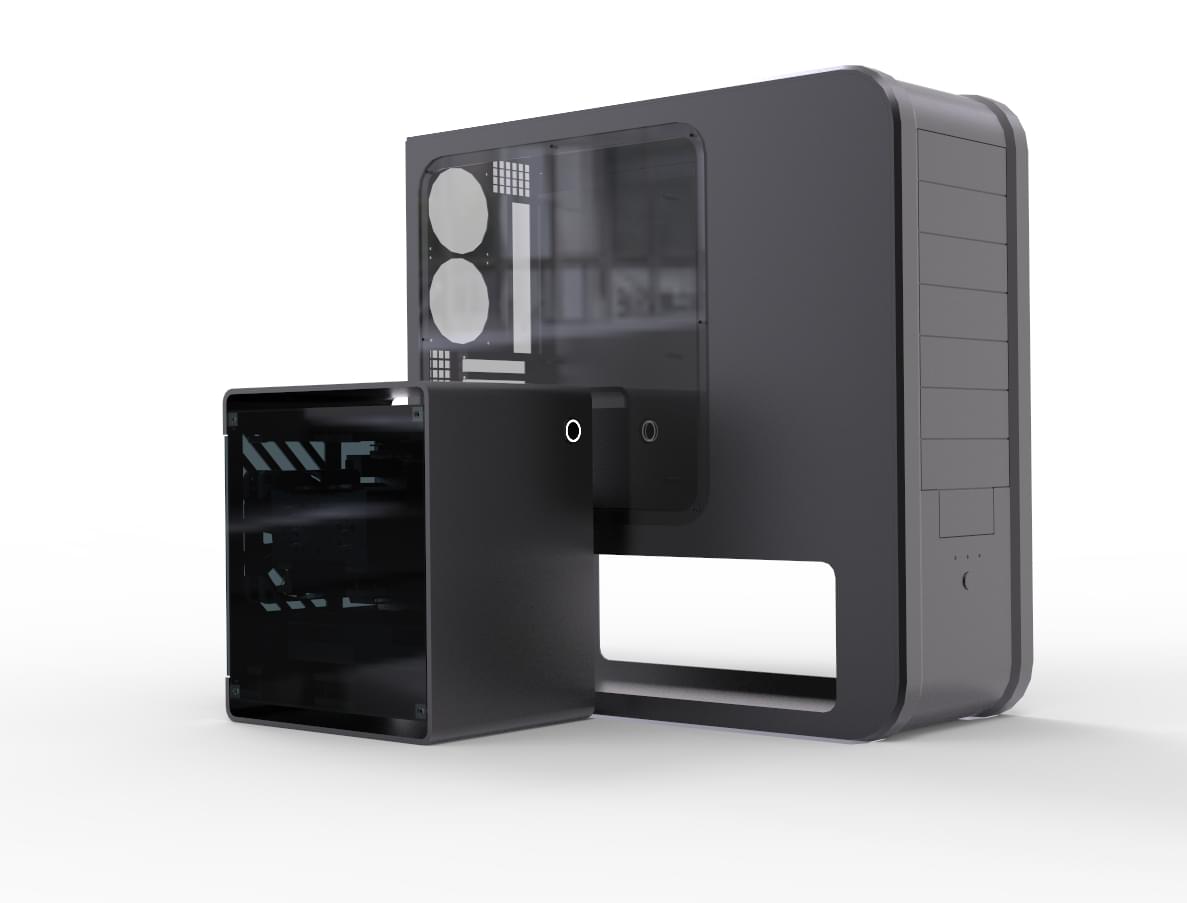

Takie tam w towarzystwie TJ07

[-_- greg 0]

W celu wyeksponowania GPU, jeżeli będzie szkło.

Przykładowo

EVGA

Zotac

mi by takie coś pasowało.

Poza tym nigdzie nie widziałem czegoś takiego... no częściowo wyjątkiem jest

VR1 jonsbo

i

'żelazko' Revolt 2 Pro

[Amitoza 0]

Myślę, że w standardzie tego nie będzie, ale zrobienie customa to kwestia 15 minut roboty jeżeli ktoś będzie chciał.Z resztą to tylko modyfikacja jednego elementu.

[-_- greg 0]

Jeżeli będzie taka opcja, to super.

[Amitoza 0]

Jeżeli będzie taka opcja, to super.



W końcu custom to custom.

[Amitoza 0]

Nie planujesz w przyszłości jakiegoś customa typu PC-O5 / PC-O6?



mogę projekt zrobić, mam akurat od cholery czasu aktualnie, z którym nie wiem co zrobić bazę w postaci budki slim sfx mam, więc wiele to nie zajmie.

[a_rek 0]

Amitozagratulacje; zarówno dostępne, jak i koncepcyjne projekty wyglądają rewalacyjnie.

Ps. nie myślałeś o czymś pokroju Dan A4?



mogę projekt zrobić, mam akurat od cholery czasu aktualnie, z którym nie wiem co zrobić bazę w postaci budki slim sfx mam, więc wiele to nie zajmie.

[Amitoza 0]

Amitozagratulacje; zarówno dostępne, jak i koncepcyjne projekty wyglądają rewalacyjnie.

Ps. nie myślałeś o czymś pokroju Dan A4?





Ogólnie to nie jestem fanem używania naleśnikowych chłodzeń w obudowach innych niż naleśniki pod tv i wolał bym jednak dodać ze 2-3 litry objętości i zrobić kartę w normalnej pozycji i coolerem 120mm.





Jeszcze troche zostało do poprawek, ale myślę, że do końca weekendu wszystko będzie dopracowane i w poniedziałek zamówię elementy do prototypu.

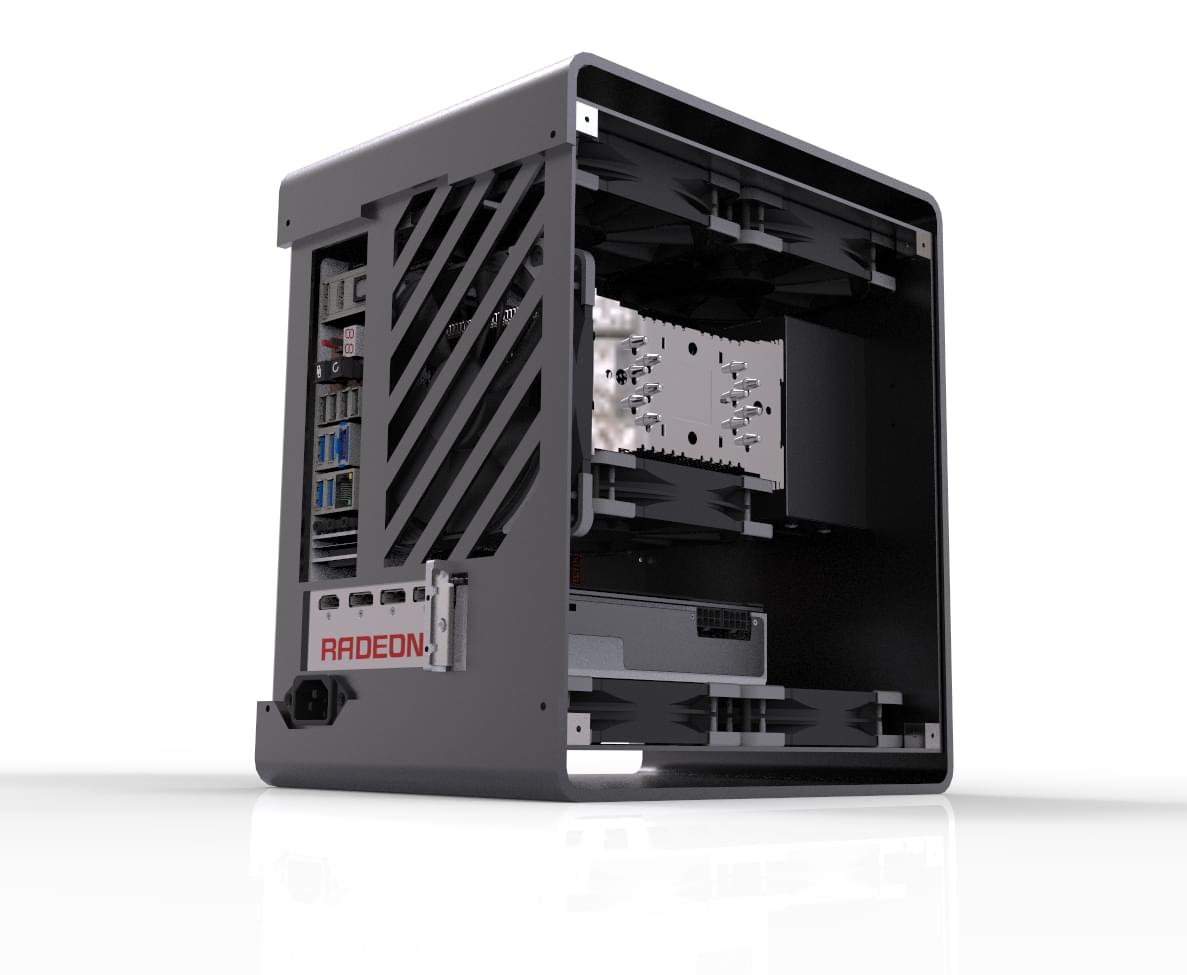

Zastanawiam się, czy nie przedłużyć perforacji na tylnej ścianie do samego końca obok śledzia karty graficznej.



Edytowane 24 Lutego 2017 przez Amitoza

[groXel 49]

moim zdaniem perforacja fajnie by wyglądała gdyby była tylko na długości wejść / wyjść płyty głównej fajnie symetrycznie i wydaje mi się że przez to będzie też sztywniej



EDIT:



ewentualnie odgapił od Parvum i zrobił tylko perforacje na wentylator 120mm





a panel górny i dolny z wentylatorami 2x120mm taki:





dodatkowo szkielet skręcony czarnymi śrubkami imbusowymi ze stożkowym łbem albo bez robienia fazy imbusowa z łbem grzybkowym

Edytowane 24 Lutego 2017 przez groXel

[bielas 4]



Zastanawiam się, czy nie przedłużyć perforacji na tylnej ścianie do samego końca obok śledzia karty graficznej.





Nie spindalałoby tamtędy zbyt dużo wiatru z dolnych wentyli?

[Amitoza 0]

Pierwsza seria C-1 (6szt) od jutra ląduje na produkcji. Jak uda mi się dzisiaj skończyć powyższy projekt, to może od razu zamówię części na prototyp.

[-_- greg 0]

Jakby szyba wsuwana była w prowadnice (ceowniki), które jednocześnie zasłoniły by boki wentylatorów.

Taki twórczy spontan jak by co



Jak kształtują się wymiary zew. obudowy na obecnym etapie?



Zastanawiam się, czy nie przedłużyć perforacji na tylnej ścianie do samego końca obok śledzia karty graficznej.

Mi wystarczył by otwór + grill jak to robi LianLi

[Amitoza 0]

Wymiary już po staremu - wszystko idealnie dopasowane pod layout.



Otwor z tyłu po namyśle tylko w wymiarach wentylatora. Rozważam jeszcze tylko, czy robić komorę 1,2cm za płytą na kable, czy użyć jedynie długich dystansów dla płyty.



A, wcześniej chyba wymiarów nie podałem. 262x299x204

Edytowane 26 Lutego 2017 przez Amitoza

[-_- greg 0]

Wymiary fajne.

Chyba komora.

[groXel 49]

a jak miałaby ta komora wyglądać? długie dystanse to proste rozwiązanie i moim zdaniem lepsze (pomimo że nie wiem jak ma wyglądać komora ).

chyba większość płyt ITX ma 24pin z brzegu (w tym wypadku koło zasilacza) więc problemu nie ma - krótki kabel i nie ma czego chować a robić komorę dla samego EPS - chyba nie ma takiej potrzeby

Edytowane 26 Lutego 2017 przez groXel

[-_- greg 0]

a jak miałaby ta komora wyglądać? długie dystanse to proste rozwiązanie i moim zdaniem lepsze (pomimo że nie wiem jak ma wyglądać komora ).

chyba większość płyt ITX ma 24pin z brzegu (w tym wypadku koło zasilacza) więc problemu nie ma - krótki kabel i nie ma czego chować a robić komorę dla samego EPS - chyba nie ma takiej potrzeby

Komora w C3
