Custom ITX

[Amitoza 0]

Mniej więcej coś w ten deseń. Przy takim rozwiązaniu można ładniej pochować kable.Z drugiej strony przy krótkich kablach nie jest to chyba aż tak konieczne.

Edytowane 26 Lutego 2017 przez Amitoza

[groXel 49]



no ok, tylko czy jest co chować? samego EPS? będą dłuższe dystanse, jeden kabel za mobo i po problemie

Edytowane 26 Lutego 2017 przez groXel

[Amitoza 0]

Bez komory w sumie zamiast 1,2cm było by pod płytą 1,9cm - i można by o te 5mm zawęzić całość.

[-_- greg 0]

Płyty ITX mają w różnym położeniu gniazdo 24pin. Chyba warto o tym pomyśleć żeby kabelki ładnie pasowały.

Przykład

Asus Z170I + Nano S



ASRock Fatal1ty Z170 Gaming-ITX/ac + Nano S

[groXel 49]

no ale te przykłady które podałeś mają 24pin z brzegu (czyli będą koło zasilacza w projekcie Amitozy), no chyba że ślepy jestem

[-_- greg 0]

ok ok ja tylko tak na zaś jak co

[Amitoza 0]

Myślę, że prototyp zrobię na samych dystansach, a jak wszystko złoże to wtedy zobaczę jak najlepiej wykonać taką komorę na podstawie wzornika tekturowego i realnego prowadzenia kabli i wtedy panel już dorobię na jego podstawie.

Edytowane 26 Lutego 2017 przez Amitoza

[-_- greg 0]

Dobra idea wydaje mi się

[bielas 4]

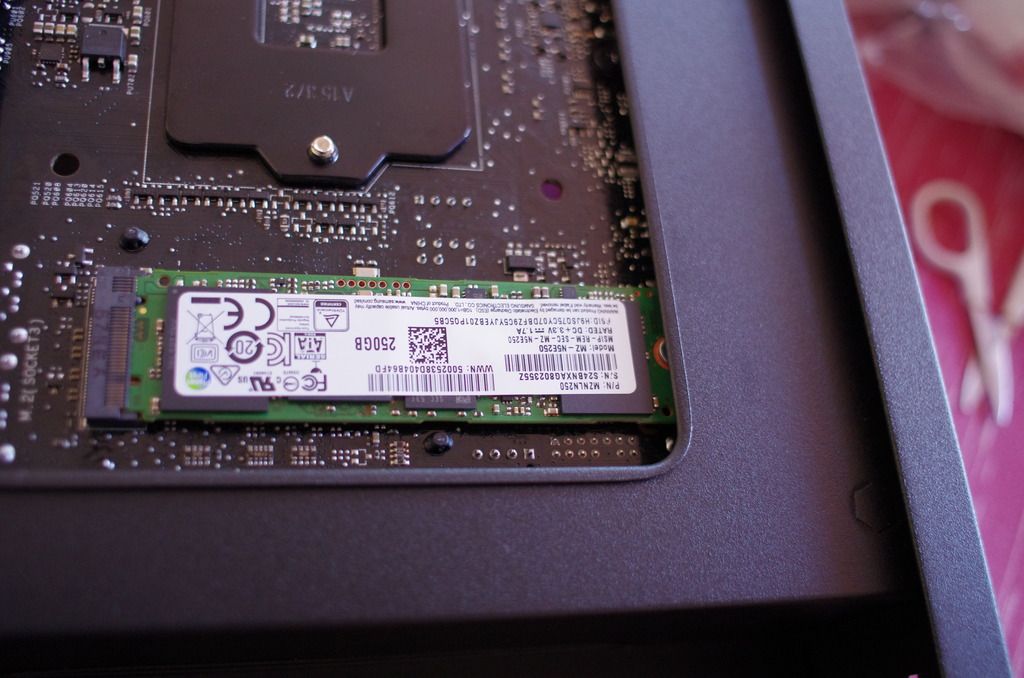

Przypominam, że niektóre mobki w wymiarze itx mają na plecach slot m.2 na dyski. Z tymi dystansami trzeba brać to pod uwagę, co by nie było kolizji ssd na m.2 z puszczonymi tam kablami.

[Amitoza 0]

Przypominam, że niektóre mobki w wymiarze itx mają na plecach slot m.2 na dyski. Z tymi dystansami trzeba brać to pod uwagę, co by nie było kolizji ssd na m.2 z puszczonymi tam kablami.



Dlatego myślę nad tą komorą - tam by sobie kable wiedziały, a płyta normalnie na 5mm dystansach + w panelu otwor na dostęp do M2 i montażu chłodzenia.

[-_- greg 0]

Przykładowo Asus Z170I







[Amitoza 0]

Otwór prawdopodobnie zrobię maksymalnie duży, aby uniknąć problemu braku dostępu do M2 bez demontażu płyty.No i na ewentualne radiatory na kościach, bo jednak potrafią się grzać.

Edytowane 26 Lutego 2017 przez Amitoza

[-_- greg 0]

[Amitoza 0]

Dobra, wszystko zamówione (prototyp z kilku postów powyżej też - jeszcze muszę tylko poszukać zakładu który zrobi szybę) - teraz pozostało oczekiwanie. Swoją drogą zareklamowanie się na SFF forum to był chyba całkiem niezły pomysł - wpada mi dziennie średnio 1,5 zamówienia od kiedy uruchomiłem formularz zamówień



Ps. Ile mm szkło było by odpowiednie? 2mm to będzie za mało jak sądzę? - pytam, bo w tym temacie jestem zielony



Dorzucam link dla zainteresowanych

https://goo.gl/JrpSc7



Dla użytkowników z Laba rabat + dodatkowy rabat 20zł przy płatności na konto zamiast PayPal.

Edytowane 27 Lutego 2017 przez Amitoza

[huudy 458]

2mm to cieniutka szybka, prędzej z 4-6mm.

Edytowane 27 Lutego 2017 przez huudy

[habahaba 2]

Dobra, wszystko zamówione (prototyp z kilku postów powyżej też - jeszcze muszę tylko poszukać zakładu który zrobi szybę) - teraz pozostało oczekiwanie. Swoją drogą zareklamowanie się na SFF forum to był chyba całkiem niezły pomysł - wpada mi dziennie średnio 1,5 zamówienia od kiedy uruchomiłem formularz zamówień



Ps. Ile mm szkło było by odpowiednie? 2mm to będzie za mało jak sądzę? - pytam, bo w tym temacie jestem zielony



Dorzucam link dla zainteresowanych

https://goo.gl/JrpSc7



Dla użytkowników z Laba rabat + dodatkowy rabat 20zł przy płatności na konto zamiast PayPal.



tak się sprzedają dobrze? jeśli chodzi o szkło to myślę że 4mm będzie optymalne, tyle ma szyba w Dark Base 900, tu powierzchnia jest znacznie mniejsza wiec też powinno spokojnie wystarczyć

Edytowane 27 Lutego 2017 przez habahaba

[Amitoza 0]

tak się sprzedają dobrze? jeśli chodzi o szkło to myślę że 4mm będzie optymalne, tyle ma szyba w Dark Base 900, ty powierzchnia jest znacznie mniejsza wiec też powinno spokojnie wystarczyć



No, na razie idą jak świeże bułeczki, mam nadzieję, że jak najdłużej



Z tego co znalazłem, to otwory blisko narożników minimum 4-6x grubość szkła. Przy 4mm będzie to 16mm, a u mnie jest 8, oraz otwory nie mniejsze od grubości szkła (u mnie 3mm), więc albo 2-3mm szkło, albo muszę wymyślić rozwiązanie bez otworów wsuwane w prowadnice jak sugerował chyba Greg. Ewentualnie standardowo panel ze szkłem wklejonym od środka.

Edytowane 27 Lutego 2017 przez Amitoza

[groXel 49]

moim zdaniem najlepiej szkło na otworach a jeżeli nie to prowadnica szkło wklejone od środka średnio do mnie przemawia

[Amitoza 0]

moim zdaniem najlepiej szkło na otworach a jeżeli nie to prowadnica szkło wklejone od środka średnio do mnie przemawia



Mam 200metrow do fajnego zakładu szklarskiego,- podejdę jutro i zobaczę co mają i co będzie wykonalne ... chociaż ceny to mają wysokie na tle konkurencji z tego co pamiętam jak zamawiałem lustro do łazienki.

[-_- greg 0]

4mm jak nic + szlif... oby ładny.

Prowadnice lub wklejenie w ramkę - tak jak to rozwiązał Thermaltake w F31TGE

Inne rozwiązania raczej nie na czasie

Rozważ przyciemnione szkło.

Edytowane 27 Lutego 2017 przez -_- greg

[habahaba 2]

No, na razie idą jak świeże bułeczki, mam nadzieję, że jak najdłużej



Z tego co znalazłem, to otwory blisko narożników minimum 4-6x grubość szkła. Przy 4mm będzie to 16mm, a u mnie jest 8, oraz otwory nie mniejsze od grubości szkła (u mnie 3mm), więc albo 2-3mm szkło, albo muszę wymyślić rozwiązanie bez otworów wsuwane w prowadnice jak sugerował chyba Greg. Ewentualnie standardowo panel ze szkłem wklejonym od środka.



ja teraz będę robił panel boczny i też miałem problem z otworami przy krawędziach, rozwiązanie jest proste, nie robi się otworów tylko wcięcia w krawędziach, w załączniku masz projekt w pdf, myślę że nie będzie to źle wyglądało

panele-Model.pdf

[Amitoza 0]

Nie głupie tylko u mnie otwory są po rogach 6-8mm od krawędzi. Nie mniej pomysł zdecydowanie do przemyślenia.Rozważam jeszcze zrobienie nie prowadnic a ramek zaciskowych na dole i górze szyby - pasek alu grubości szkłai 2 paski 1cm szersze jako dwie zakładki - wszystko skręcone na stałe i panel montowany jak normalna ścianka boczna, bo otwory były by aluminium.

Edytowane 27 Lutego 2017 przez Amitoza

[Amitoza 0]

Jeżeli ktoś jest chętny, to mogę od ręki puścić prototyp modelu C-SFX ze zdjęć po 550zł i nawet riser odrzucę gratis

Edytowane 27 Lutego 2017 przez Amitoza

[groXel 49]

co do montażu szyby - można by wykonać metalową ramkę przykręcaną do kostek, na ramce zrobić 4 otwory odsuniete od jej krawędzi i szybę montować na tych otworach



podobne rozwiązanie w Coolteku / Jonsbo U1 Plus btw 4mm alu + 5mm szkło, tez fajna mała budka







http://www.overclock.net/t/1590645/jonsbo-cooltek-case-gallery-and-owners-club/670#post_25858311

Edytowane 28 Lutego 2017 przez groXel

[-_- greg 0]

Jonsbo U1 Plus btw 4mm alu + 5mm szkło, tez fajna mała budka









http://www.overclock.net/t/1590645/jonsbo-cooltek-case-gallery-and-owners-club/670#post_25858311



Wiem, wiem, wiem,

skrzynka bardzo pyszna że chyba ją skonsumuję, nawet gdyby miała stać pusta jako ozdoba

...jedynie ten guzik na froncie trochę psuje efekt.

Edytowane 28 Lutego 2017 przez -_- greg
