Yet Another Red Project

[kater 2]







9.00 rano w Polsce, wszyscy żrą Knoppersy (btw, bardziej odrealnionej reklamy nie pamiętam, na tyle mi się wbiła w pamięć, że prędzej z głodu zdechnę niż kupię Knoppersa...)



BTW, wcześniej pisaliście o radiatorze na pompkę - to ja się pytam CZEMU TO ZWYKŁY KAWAŁ ALU I NIE MA TAM HITPAJPÓW!?!?!

[VSS 95]

CZEMU TO ZWYKŁY KAWAŁ ALU I NIE MA TAM HITPAJPÓW!?!?!

jeżeli pompa nie będzie pracować e jakiś ekstremalnych warunkach to powinno wystarczyć to co jest ,



zaś dużo czyta się ze ddc nie są aż tak trwale , jednak często przy tych wypowiedziach brak jest info w jakich warunkach pompy pracują ,



9.00 rano w Polsce, wszyscy żrą Knoppersy



o 9 rano w weekend przeglądam większość Newsów oczywiście przy Kawie , tez bym nie kupił kanapki z obrazka zrobiłem własny projekt owej kanapki i spisuje się idealnie ,zapobiegawczo na pompie mam tez Tsensor wiec mam tez wgląd na T°C , a pompa pracuje na ~1300rpm

[Waka Waka 21]

Co prawda jeszcze nigdy nie miałem do czynienia z DDC, ale ja nie potrzebuję absolutnej ciszy (jakby tak było to na pewno w LC bym się nie pchał, tylko za te pieniądze wymienił HDD na SSD i zostałbym na porządnym AC), więc myślę, że będzie dobrze.



VSS pompą sterujesz przez PWM, czy jakiś kontroler czy co?

[VSS 95]

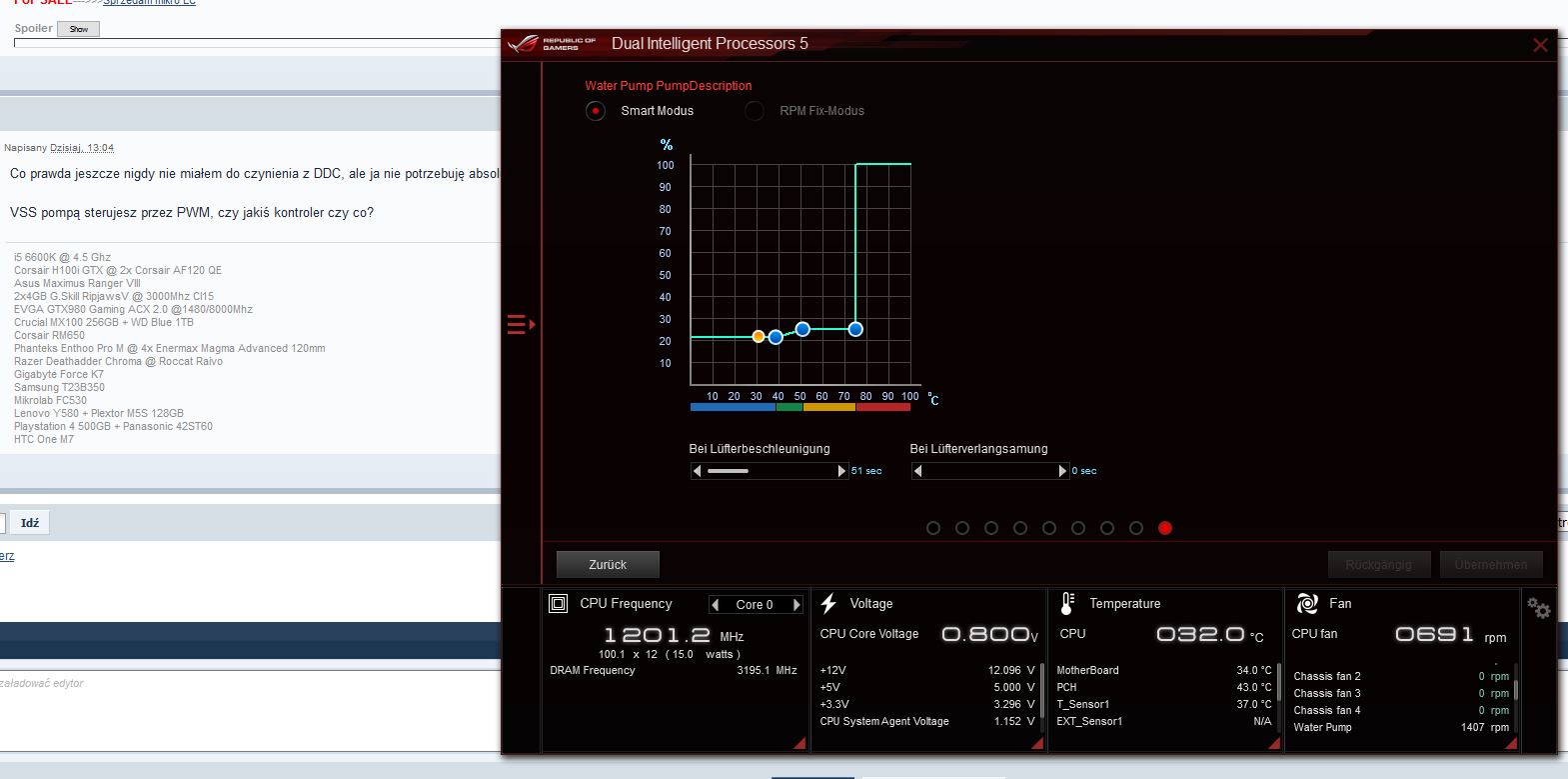

CPU Loop przez Mombasa mam ustawione sterowanie





Drugi Loop CH_FAN2 jest tez przez plyte sterowany i w IDLE jest wyłączany Automatycznie + sterowanie T°C Wl/Wyl

[Waka Waka 21]

Spoko, też planuję sterowanie z mobo. Ranger ma złącze oznaczone water pump, ale szczerze mówiąc nie zagłębiałem się czy różni się istotnie od innych 4pin do wentyli

[VSS 95]

W_PUMP dziala tak samo jak CPU_FAN Tabela jest konfigurowalna tylko pod CPU , CH_FAN dodatkowo pod inne sensory ,

jak dobrze zakombinujesz to mógłbyś ustawić wentyle tak jak u mnie :







wtedy w IDLU mógłby się kręcić tylko OPT i CPU FAN bo ich nie da sie wyłączyć czyli powiedzmy na radiatorze 240 , a podczas gdy będziesz wykorzystywał GPU to dodatkowo możesz skonfigurować Włączenie i wyłączenie wentyli na przykładowo 360 radiatorze i do tego podbić RPM Pompy jednak pompa ma źródło tylko z CPU wiec ciężko będzie ci dokopać się do idealnego wzoru RPM Pompy do sterowania wentylami chyba ze TSensor podłączysz do Loopa i wtedy mógłbyś ustawić zależność wentylatorów od T°C Płynu ale Pompa nadal będzie zależna od T°C CPU , ja wybrałem opcje 2 Loopy gdyż drugi Loop pracuje niezależnie od CPU i tak mogę katować procesor a wentylator przy chłodnicy i pompa nawet nie ruszy w drugim loopie

[PatrykT 71]

Tylko jedno pytanie: po co bawić się sterowaniem prędkością pompy jak to nie ma przełożenia na temperatury układu Prędkość pompy zmienia się raz - podczas odpowietrzania układu, po tym ustawia się odpowiedni poziom obrotów i zostawia się ją w spokoju (oczywiście jeśli pompa jest odpowiednio dobrana pod względem wydajności do układu)

[VSS 95]

nie był bym az tak pewien ze jeden poziom RPM będzie idealny , zwłaszcza ze chyba będą tu dwie chłodnice i dwa bloki co może być trochę kłopotliwe RPM vs Flow VS głośność układu , osobiście w IDLU mam absolutny Minimum ustawiony i praktycznie kompa nie ma , jeżeli zaś uda sie uzyskać akceptowalny rpm do flow i ciszy to owszem jak najbardziej można zrezygnować z paraboli i zastosować Linowe ustawienie

[zawisztheblack 2132]

W mojej pętli (240+360+CPU+GPU+D5) różnica pomiędzy 2700 RPM na jakich trzymam pompę (110 l/h) a 4900 RPM (max RPM, 220 l/h) to jakieś 3-4 stopnie dla CPU i GPU, wiec wydaje mi się, że nie ma najmniejszego sensu zawracać sobie głowy sterowaniem pompą, po tym jak raz ustali się własny próg tolerancji hałasu i dopasuje obroty pod niego. Dla mnie pompa przy 2700 RPM jest niesłyszalna - ciężki top i rez pełny płynu zamontowany nad wirnikiem robią swoje jeśli chodzi o wygłuszenie wszystkiego.

[VSS 95]

W mojej pętli (240+360+CPU+GPU+D5)

tylko ze twoja pompa to inna konstrukcja kadłuba i tu mogą być dość istotne różnica , 2700 dla ddc to jest bardzo słyszalny przedział

[zawisztheblack 2132]

Przy 2k RPM - bieg 1/5, więc niżej zejść się nie da - flow 70 l/h temperatura procka podskoczyła o 2 stopnie względem 2,7k RPM, 110 l/h po 30 min testu OCCT Power Supply Test. Rożnica między 70 l/h a 220 l/h to ~6 stopni; różnica między minimalnymi ustawieniami, a moim komfortem to 2 stopnie .

[VSS 95]

myślisz ze przy twoim set Up jest mniej jak 20dB ??

[zawisztheblack 2132]

Szczerze to nie mam zielonego pojęcia, niestety nie mam sonometru. W idle najgłośniejszy jest i tak HDD, który w ciągu kilku kolejnych dni wylatuje z kompa, bo mam go dosyć. Bez HDD komp nie wybija się ponad tło (mieszkam w domku, spokojna okolica, więc tło akustyczne będzie dosyć niskie - w idle wentylatory lecą na 500-550 RPM, wentylator PSU stoi), w full load nie jest cicho, bo trzeba jakoś rozproszyć ponad 500W wciągnę przez kompa - wentylatory przyspieszają wtedy max do 1100 RPM, wentylator PSU utrzymuje 550 RPM po tym jak się włączy .

[VSS 95]

za dnia jest zazwyczaj głośniej , tak jak u mnie nie ma możliwości dokonać pomiaru za dnia bo Ptaki cały czas świergoczą za oknem , z to w Nocy i tu Uwaga mam Autostradę około 5km od Domu i przy uchylonym oknie mam 20-22db około 2m od okna

[PatrykT 71]

Nie pamiętam już zakresu rpm ddc, ale miałem ją ustawioną w granicach 7,5v daily. Układ składał się z 360+240+blok cpu+blok gpu+ blok ram+ blok na sekcji zasilnania mobo+ blok na aquaero. Takie ustawienie pompki dawało mi flow w okolicach 110-120 l/h



VSS wydaje mi się, że trochę za bardzo teoretyzujesz i przez to tworzysz dziwnie teorie, fakt odnośnie zmiany rpm pompy i wpływu tego na wydajność układu jest znany już od baaaardzo dawno

[VSS 95]

Pompy dzielą die na dwa rodzaje : te które hałasują i te które sa bezgłośne , tak samo sa GM200 które nie ćwierkają a i sa takie które piszczą az milo ,

Nie pamiętam już zakresu rpm ddc, ale miałem ją ustawioną w granicach 7,5v daily. Układ składał się z 360+240+blok cpu+blok gpu+ blok ram+ blok na sekcji zasilnania mobo+ blok na aquaero. Takie ustawienie pompki dawało mi flow w okolicach 110-120 l/h

powiem ci ze taki Flow raczej nie będzie realny chyba ze restrykcja układu zerowa , ddc przy ~7V będzie miał okolice 2300-2600rpm a to już nie jest cicho zakładając ze 12V to 4600rpm, zazwyczaj ddc nie startuje poniżej 6V , a nie wiem jak ty ale ja przerabiałem każdy zakres RPM i nie powiesz mi ze przy 2500rpm nie słyszysz wirnika pompy chyba ze A) otoczenie zagłuszało prace pompy , b)miałeś zamkniętą obudowę schowana gdzieś głęboko , a to diametralnie zmienia postać wypowiedzi i poziom konwersacji jeżeli przyjmiemy 20dB Ambient jako znacznik miary



co do Flow to 40-60L/h w zupełności wystarcza jeżeli wykorzysta się wszystkie walory składu wentylator /radiator,



ddc przy minimalnym rpm a jest to ~1200 nie podniesie pionu już przy dwóch chłodnicach i drugim bloku , by przepchać przez dwa bloki i dwa radiatory sensowny flow potrzeba co najmniej ~2k rpm i nie będzie to na pewno 110L/h a co dopiero dokładając jeszcze 3 kolejne bloki , no nie wiem ale nie jestem tego pewien czy przy 7,5V mógłbyś uzyskać ~30-60L i to max ,

[Waka Waka 21]

Mały update Dzisiaj przyjechała chłodnica Hardware Labs Nemesis GTX240 (dzięki heat )







A tutaj fotka przedłużki 24PIN





Niestety zaczął się kocioł z zaliczeniami i na razie nie mam czasu nawet porobić przymiarek

Najprawdopodobniej z robotą ruszę dopiero za tydzień, ale może chociaż w tym czasie dojedzie paczka od chińczyka



Zastanawiam się, czy nie przerobić tej przedłużki, aby jednak jakiś czerwony akcent oprócz samych kastetów też był, co sądzicie?



[blabla123 1135]

Przedłużki zawsze możesz przerobić. Zrobisz przymiarki to wyjdzie czy jest to kolorystycznie ok.

[Waka Waka 21]

Cześć, chwilę mnie tu nie było, ale trzeba było nadrobić semestr i powalczyć o zaliczenia



Wracam za to ze sporą ilością zdjęć i sporym postępem prac



Przejdźmy do konkretów, na początku tego tygodnia złożyłem zamówienie u iksmodiwa, brakowało mi trochę pierdół, a listonosz wraz z tym zamówieniem przyniósł od dawna wyczekiwaną paczkę z Chin...



Zawartość paczki z bit-techu



Paracord z ali, co prawda doświadczenie z oplotami mam żadne, ale porównując do przedłużek jest bardzo podobny, a koszt jest dość śmieszny





Radiator Barrow, jakość bardzo dobra - czerwień jest naprawdę czerwona i bardzo mi się podoba







Najbardziej wyczekiwana część - zawór spustowy Na zdjęciu wyszły jakieś niedoskonałości, w rzeczywistości nie rzuca się to w oczy











Dziś wziąłem się za porządne przymiarki wszystkiego. Aby rez zmieścił się tam gdzie go zaplanowałem i jednocześnie nie blokował otworu na kabelki czy karty graficznej, zamontowany będzie dosłownie na wcisk przy chłodnicy:









Na przodzie zamontowane oczywiście Magmy, które oplatałem. Pierwsze oplatanie w życiu, także daleko do ideału, ale myślę że nie ma tragedii. Przymocowałem też uchwyty od iksmodiwa, w celu ogarnięcia kabli.







Zamówiłem też śrubki i nakrętki, aby zestaw montażu do Supreme HF stał się czarny. Muszę jeszcze przemalować sprężynki i będzie cacy...





Tutaj zamontowane części i nieogar na miejscu prac























Dociąłem też wąż i w sumie jestem zadowolony z efektu Oczywiście nie jest to nic wielkiego, bo chłodzenie na samo CPU, ale w dalszych rewizjach na pewno będzie lepiej

















Na koniec jeszcze zbliżenie na przedłużkę, kastet i RAM.





Czerwony kastetów, RAM'u, radiatora pompy oraz Magm jest w zasadzie identyczny, co bardzo mnie cieszy Zobaczymy jak się to zgra z kolorem płynu.

Niestety dzisiaj prace już skończyłem, bo jutro egzamin, ale jak nic się nie skomplikuje to układ destylką będę w tym tygodniu zalewał. Może uda się też z płynem, zobaczymy



Zrobiłem pomiary na covery I/O oraz piwnicy, także w tym tygodniu również będą robione Nie jestem do końca pewien jak to wyjdzie z cover'em na piwnicę, ponieważ w Pro M jest on nierównej szerokości (tacka płyty głównej jest głębiej niż jej część na której aktualnie wisi rezerwuar). Nie wiem też do końca jak go zamontować, ale najprawdopodobniej użyję płaskowników - chyba że macie jakieś lepsze pomysły?



Po bliskim kontakcie z obudową zauważyłem też ogromną słabość tej obudowy - kolor. Czarny na panelu bocznym zrobił się masakrycznie wyblakły, w środku obudowy jest wiele elementów w których farba jest niedokładnie nałożona i nie wygląda to dobrze... Jako, że mam taką możliwość zdecydowałem się oddać obudowę do malowania proszkowego To z kolei przybliża mnie do moda bocznego panelu i powiększeniu okna, ale jeszcze nie wiem czy się na to zdecyduje...

Obudowę do malowania oddam z coverami i dopiero jak wszystko dopasuję i wywiercę wszystkie potrzebne otwory.



Jak pewnie większość z Was zauważyła, brak mi karty graficznej Powód jest taki, że zdecydowałem się sprzedać GTX980 przed premierą Pascali i uważam to za bardzo dobry ruch. Sprzedałem ją w fajnej cenie, a teraz i tak nie gram. Karta graficzna wpadnie do mnie nie wiem kiedy Zobaczymy, co się będzie działo jak 1070 pojawią się w sklepach, jestem też ciekaw czy Polarisy trochę nie zamieszają Całkiem możliwe, że przez wakacje nie będę grał (a jak coś, zawsze jest PS4), więc GPU najprawdopodobniej będę brał po wakacjach i planuję ją od razu włączyć do pętli



PS. Jakość zdjęć niestety jest jaka jest, nie oddaje w pełni tego jak naprawdę to wygląda, ale używam jedynie HTC One i mocno przeciętnych umiejętności fotograficznych



[zawisztheblack 2132]

Wyszło fajnie . Przydałby się jakieś kapsle na śruby montażowe z bloku, żeby je zasłonić - np. z zestawów montażowych EK. Wąż pomiędzy chłodnicą, a pompą wygląda jakby był troszkę za dług, bo złączka odgięła się do góry. Co do połączenia blok-pompa, to nie da się podłączyć węża bezpośrednio do kostki, która jest przy pompie z pominięcie adaptera 90 stopni? Wydaje mi się, ze wyglądałoby to lepiej.

[Waka Waka 21]

O jakich kapslach dokładnie mówisz?



Wąż między chłodnicą a pompą nie jest za długi, tylko złączka nie jest wkręcona Myślałem, że nie zauważycie, ale nie miałem już czasu i zrobiłem to na szybko tak żeby był pogląd



Połączenie blok - pompa oczywiście da się wykonać bez 90°, ale jak sobie to przykładałem, to mi się nie podobało Szczerze mówiąc podoba mi się takie połączenie, więc raczej zostanie to tak



Jako, że potrzebuję peceta to płytę z obudowy wyjąłem i aktualnie korzystam tak

[zawisztheblack 2132]

O takich jak masz tutaj - te same mam na swoim bloku. Normalnie używasz ich do przykręcenia bloku, w Twoim przypadku mogą służyć w celach estetycznych, bo masz inne śruby i wątpię, żeby dało się nimi dokręcić blok. Najważniejsze, żeby zasłoniły nakrętki .



Nie wkręcona złączka wiele tłumaczy .

[niedziękuję 0]

Przecież wystarczy dać krótsze śruby i nakrętki kołpakowe i będzie jak najbardziej ok.

[Waka Waka 21]

Witam, po krótkiej przerwie



W międzyczasie oplatałem wszystkie kabelki od obudowy, wentylatorów, pompy itd. Pierwszy raz w życiu to robiłem i przyznaję, że na tutorialach wygląda to łatwiej Nie wszysto wyszło idealnie, ale jestem zadowolony



Dziś poskładałem cały sprzęt do kupy i zalałem układ destylką. Na początku było pare problemów, w tym między innymi wyciek (a w zasadzie wylew) spowodowany bliskim spotkaniem mojego łokcia z miską wody destylowanej



Suma sumarum jest dobrze, przy tym świetle i warunkach pogodowych nie robię zdjęć, bo aż w oczy kłuje, dlatego wrzucam tylko jedno poglądowe



[blabla123 1135]

Wylej ten kompot z reza
