Custom CASE MOD

[VSS 95]

Witam ,



już od tygodni zabierałem się by poskładać Case w całość ale już teraz nie mogę odwlekać i przed ostatnimi zmianami niejako zmuszony jestem zainstalować wszystkie komponenty by się czasem nie okazało ze o czymś zapomniałem robiąc pomiary ,

wielka niewiadoma była właśnie wentylatory i tak naprawdę nie wiem do końca czy w tej klasie 120mm jest coś bardziej godnego uwagi PWM biorąc efektywność/głośność pod uwagę , no tak jedynie Kolor nie przemawia do mnie ale kolorem nie schłodzimy płynu , może się uda zdewastować jednego cougara i pomalować łopatki ale o tym później /pixy strzelane imadłem

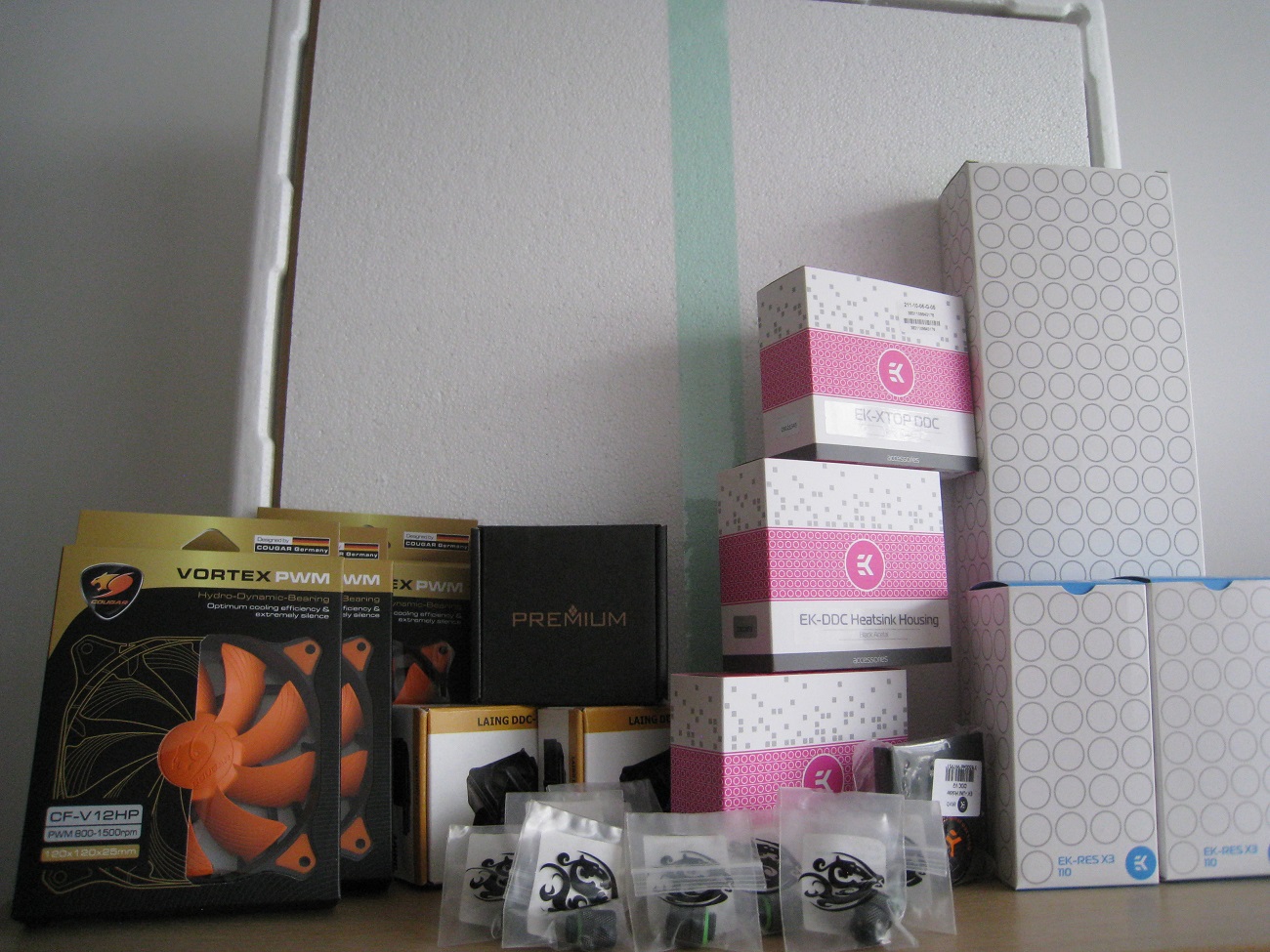

Bryla i komponenty :





[heat 80]

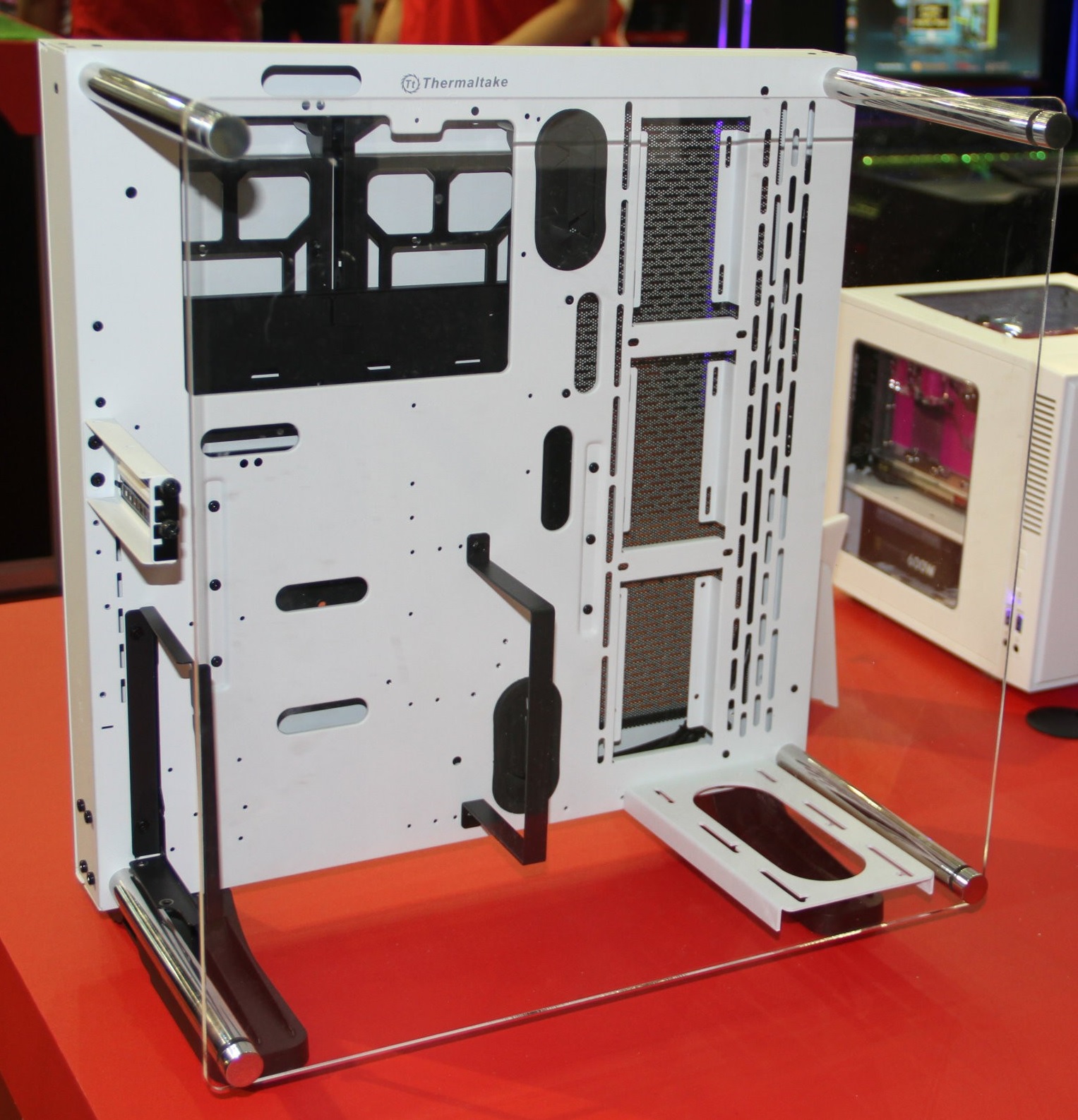

Zdradź jakieś szczegóły dot. obudowy



Edit : dobra widzę, że w międzyczasie chyba wrzuciłeś jeszcze jedno foto - co tam będziesz customowego w P5 robił?

Co do wentyli to dlaczego nie wziąłeś Eloopów?

[VSS 95]

co do wentyli sugerowałem się jak najlepszym wzorem ciśnienie/głośność eloopy tez przeglądałem ale papierkowo słabiej wypadają a jest ich kilka rewizji wie tez nie przekonywało mnie to ale kto wie co jeszcze wyjdzie podczas próbnej sesji,

co tam będziesz customowego w P5 robił?

odchudzam

w międzyczasie nie ma już z tylnej części obudowy[mocowanie na dyski i na ścianę] w zamian będzie DUAL RADIATORs TW

[VSS 95]

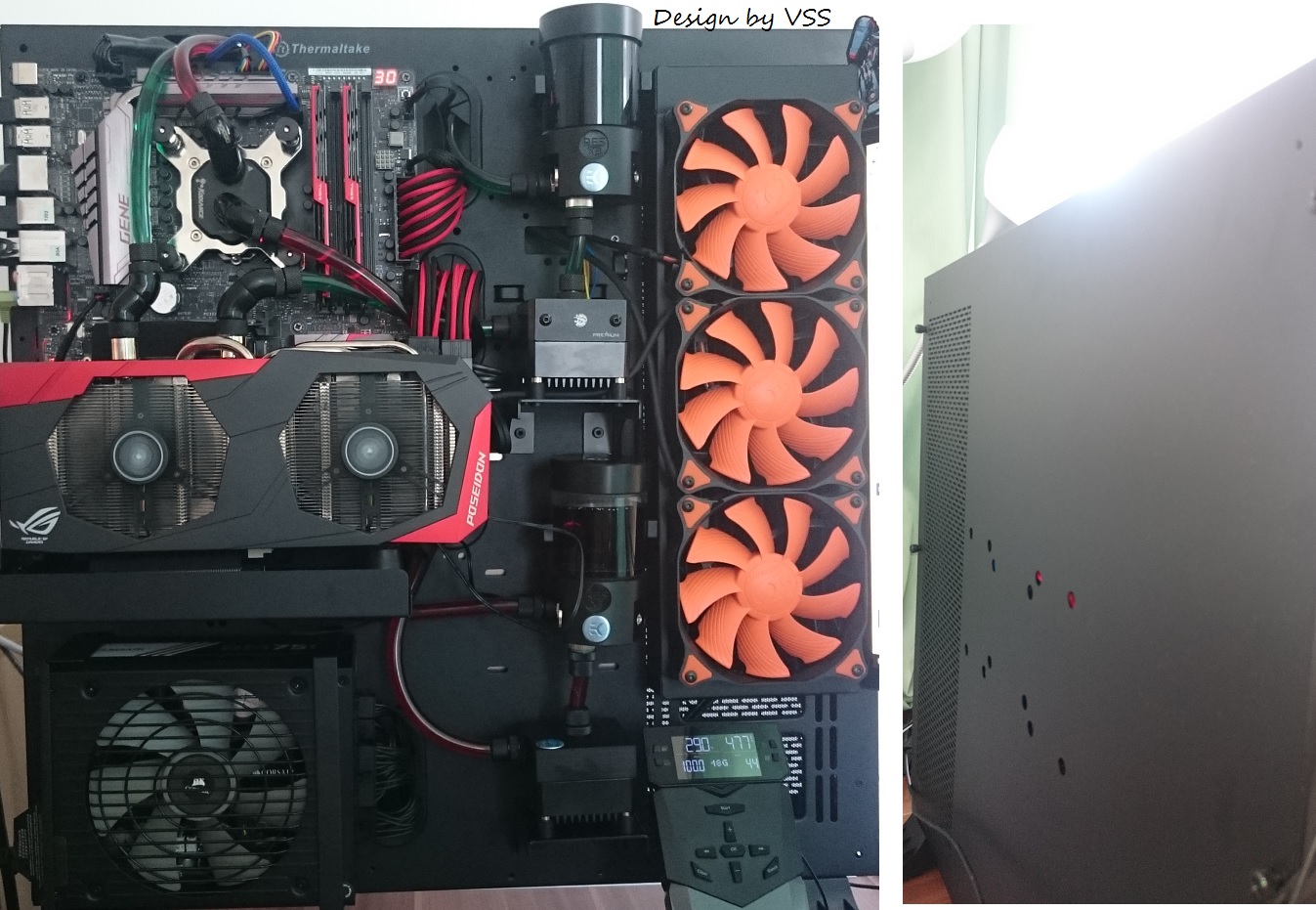

przymiarka gotowa:





case gotowy, teraz oby się tylko koncept sprawdził

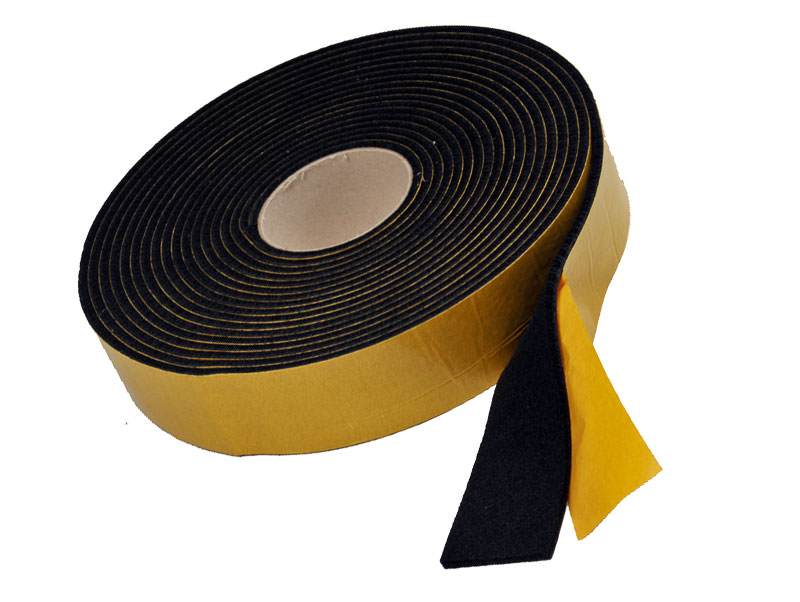

zapobiegawczo do każdego elementu przykręcanego zastosowałem Filc :





głownie tacki Pomp , rezerwuary , chodnice , jak i punkty w których węże się z obudowa spotykają





jak już wspomniałem układ poskładany do weryfikacji , a ze nie zajmuje się tym zawodowo tak tez nie wziąłem pod uwagę mocowania rezerwuarów , Mocowanie na Radiatory TW musiało być umieszczone tak jak jest obecnie zarówno mocowanie dysków twardych musiało pozostać gdyż obudowa straciła walory sztywności no ale takich rzeczy zwykły soft kreślarski nie jest w stanie przeliczyć , co najważniejsze wyeliminowałem prawie w 95% rezonans obudowy nawet jak pompy biegają na 100% , by uzyskać 100% trzeba w tylnej części mocowań pomp i rezow wstawić płaskowniki jak i setki innych drobnych poprawek których nie widać w sofcie

[MarcoSimone 2111]

Wyglada jak laptopowe chłodzenie...do czego Ci to potrzebne?

[VSS 95]

Wyglada jak laptopowe chłodzenie...do czego Ci to potrzebne?

z poprzedniego projektu , a obecnie chłodzi Procesor , żyjąc w wiecznym dylemacie jeden czy dwa loopy bardziej racjonalnie było zastosować dwa loopy i puścić pompy i wentylatory na min tolerancji wydajności vs głośność układu



ogarnianie Pomp i wentylatorów



http://www.youtube.com/watch?v=sW8eMEe30Qk



CDN.... 1h Valley loop

http://www.youtube.com/watch?v=fWLk-cQo0Fk

[ThePunisher 435]

a w jaki sposób ot niby chłodzi procesor ?

[331]

Obciety heatpipe i podlaczony do obiegu LC?

[VSS 95]

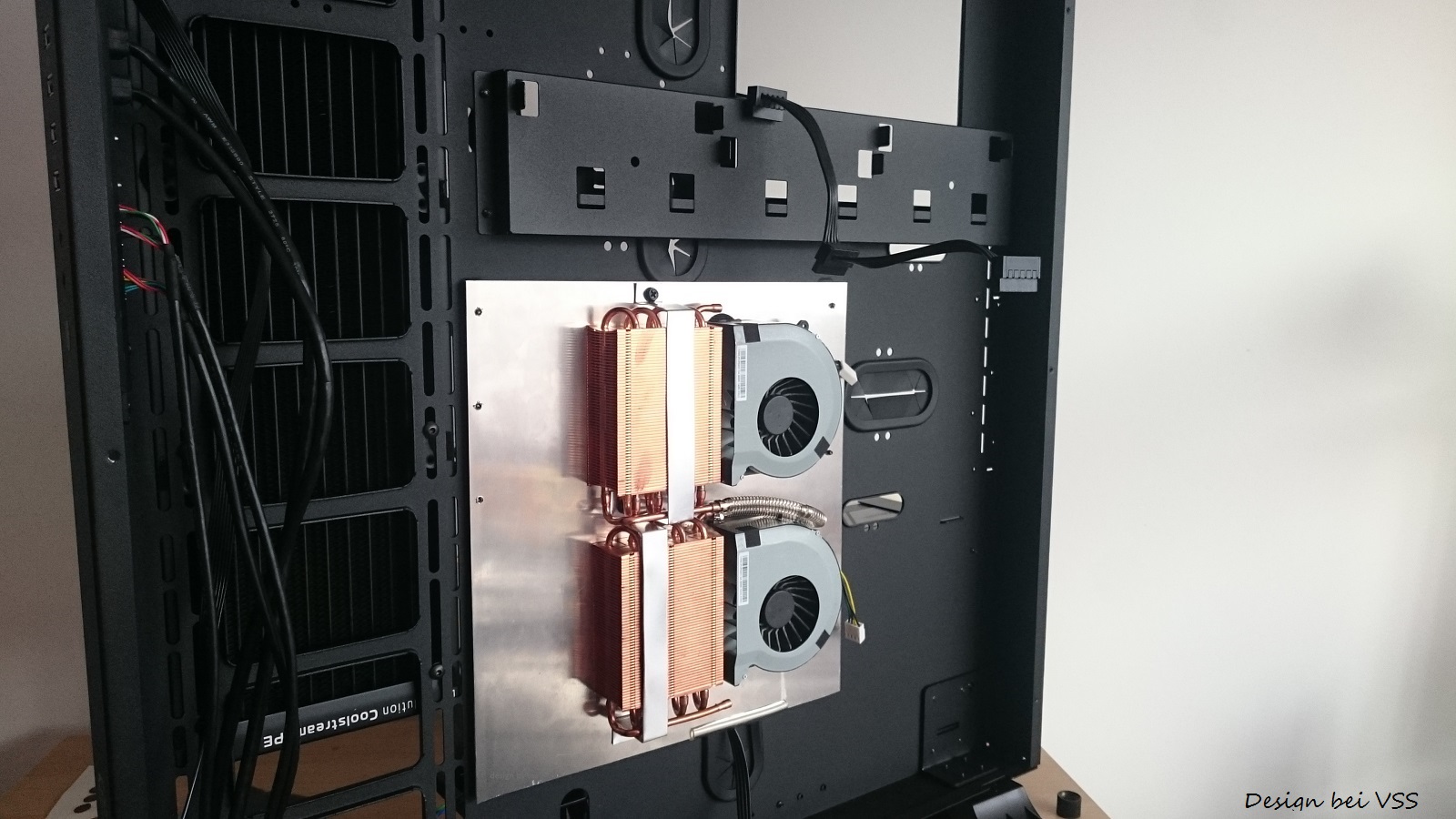

to są radiatory dedykowane do LC i dają rade a w sumie to jeden wystarcza w zupełności dla 6700k@4.4Ghz , wentylatory sa bardzo efektywne i ciche do 1500rpm nie słychać ich a 2krpm=ambiente a to jest już aż nadto co potrzeba by schłodzić 6700k,



w sumie to minimalna głębokość obudowy czyt układ LC, Taca , dystanse,Płyta, GPU to tylko 110mm ja dodałem sobie 1 śledzia więcej w projekcie , a radiator 360 założony do celów edukacyjnych w sumie cale LC GPU i CPU zmieścił bym w obudowie G20

[mati_323 1]

Kurde skąd takie chłodzonko ogarnąć ? Od starego lapka da radę ?

I co jest pompka + blok + laptopowa chłodnica ?

[VSS 95]

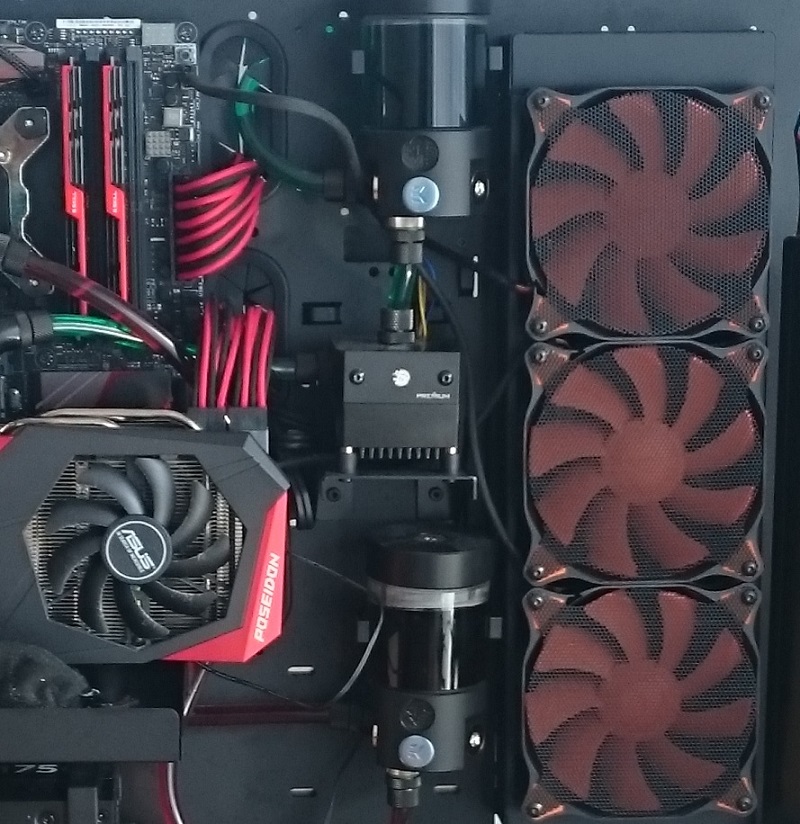

wiec Case a raczej jej Config bardzo milo mnie zaskoczył,



przypomnę tylko Konfiguracje

CPU:

DDC PWM 18W

Dual Radiator´s

Dual Fan



GPU

DDC 10W

360 Radiator

3x 120FAN

2xPoseidon FAN









http://www.youtube.com/watch?v=NlBPzkznrI8





T° Płynu CPU = 32°

T° Płynu GPU = 32°

[huudy 458]

jak na taką wielkość chłodzenia, jestem w szoku patrząc na temperatury a sprawdzałeś tempy czymś mocniej obciążającym typu Linpack czy OCCT PSU Test?

[VSS 95]

tu jest cpu na single Radiator i single FAN LINX AVX

[huudy 458]

on ma 4,4Ghz na 1,184V czy program przekłamuje? 80* to nie tragedia na takim obciążeniu.

[VSS 95]

on ma 4,4Ghz na 1,184V czy program przekłamuje? 80* to nie tragedia na takim obciążeniu.

tak, tak jest ustawiony , a 80° w Singlu , w Dualu powinno być mniej , proc nie skalpowany

[VSS 95]

a tu taki maluch

[ThePunisher 435]

Mniejsza wersja bardziej mi się podoba :thumbup:

[VSS 95]

prawda P3 jest duzo przyjemniejsza ale i tak ma po 1/3 za długie mocowanie na plexi co robi z niej dość duza kolumbryne ,

[ThePunisher 435]

Właśnie dlatego chyba większość użytkowników P5 w ogóle nie zakłada tej osłony

[VSS 95]

ja założę szkło ale na moich warunkach , muszę tylko ogarnąć wizualizacje do końca

[VSS 95]

Myślicie ze układ uciągnie X99 8C/16T@x45-46?

na 2200 rpm T°C sa tez podobne , proc bez skalpa

http://www.youtube.com/watch?v=hJ-Y6chFq3c

[VSS 95]

padł monitor

[VSS 95]

z racji tego iz wszyscy maja swoje sprawy to postanowiłem zadbać sam o kilka kwestii [okablowanie] a ze doświadczenie zerowe a do tego jak się nie jest w temacie to i tez ciężko kompletować graty ,



z braku miejsca musiałem zrezygnować z AQ a zarazem jak wyżej wspomniałem wziąłem się za przewody , po wielu tygodniach obserwacji doszedłem do wniosku ze 5V na cougarach swobodnie wystarczy a będzie to okolica 800rpm jeżeli uwzględnimy PWM to na 5V jest to zakres ~530-800rpm i to w zupełności wystarczy jeżeli na Loopie CPU będzie 360mm radiator , oczywiście mogę się mylić i może braknąć 100-200 rpm w szczytowych momentach ale takich nie zaobserwowałem jeszcze , docelowo będzie 1x360 radiator dla cpu i 1x480 dla GPU

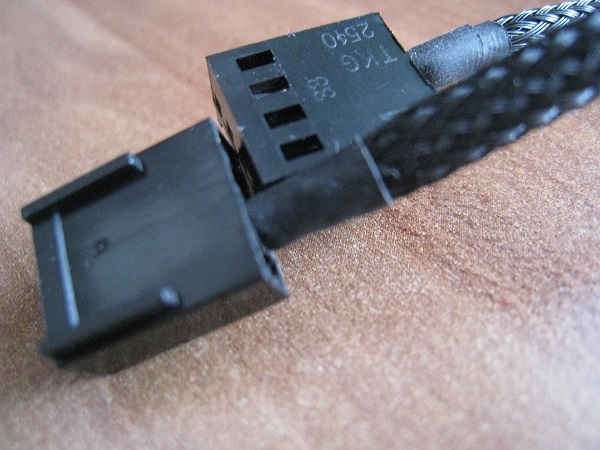

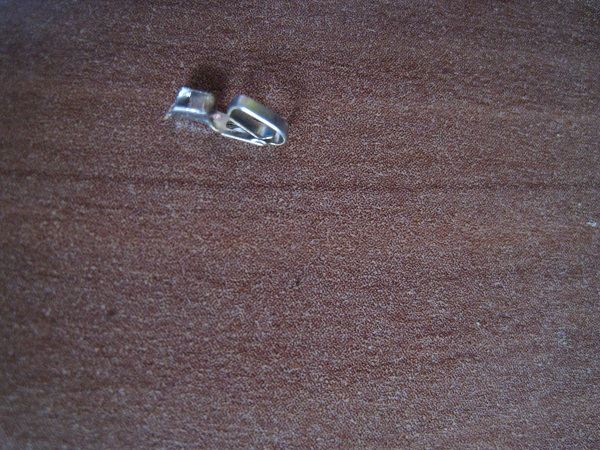

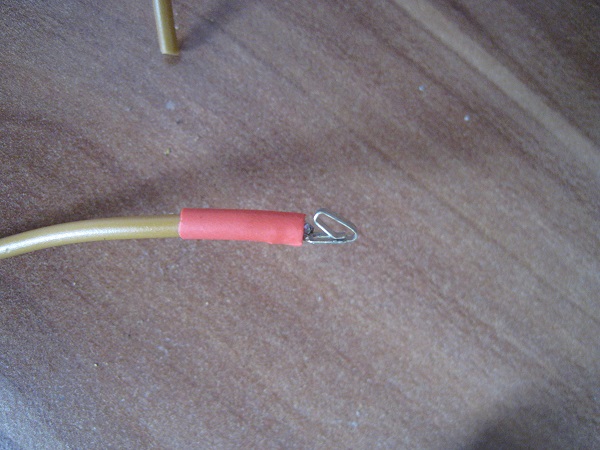

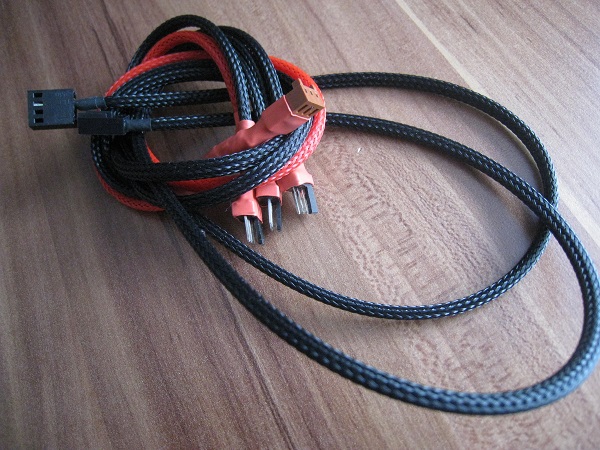

zrobiłem sobie pierwszy przewód: Y@5V@PWM , i jedna przedłużkę PWM



jak już opanuje technikę to koniecznie w inny gatunkowo oplocie to ten co zakupiłem to taki ze nawet wstyd praktykować na nim

[VSS 95]

przekombinowany weekend

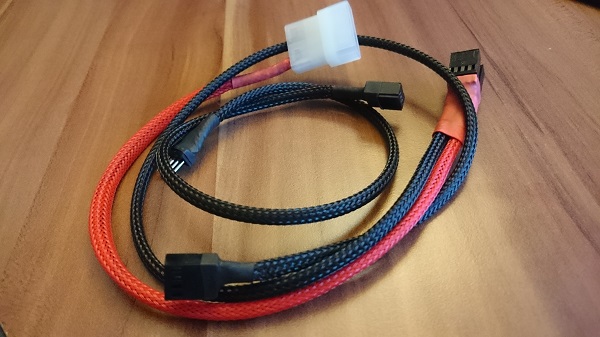

Zrobiłem sobie tez wiązkę , PA/TAcho->3xFAN->2xFAN Tacho płyta główna

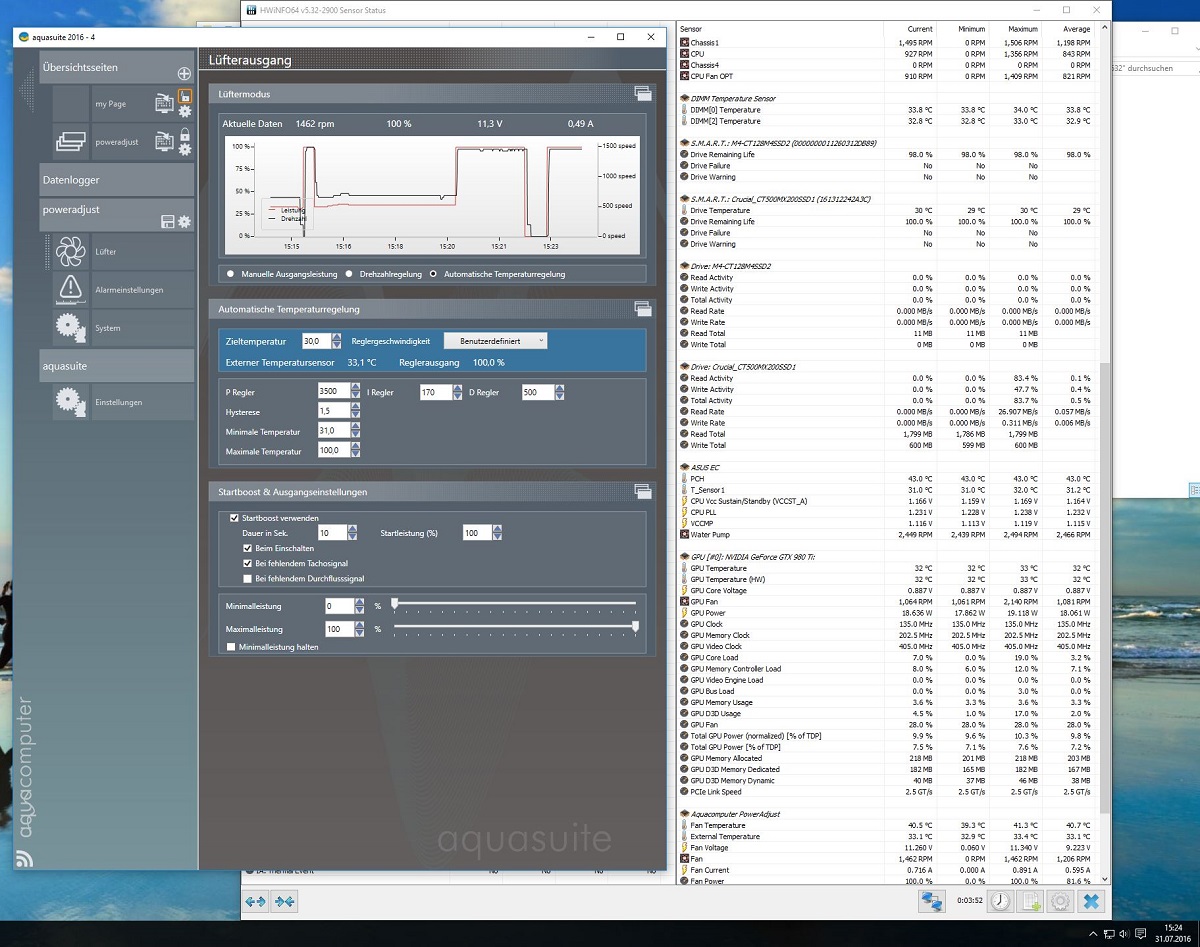

3x Fan 100%

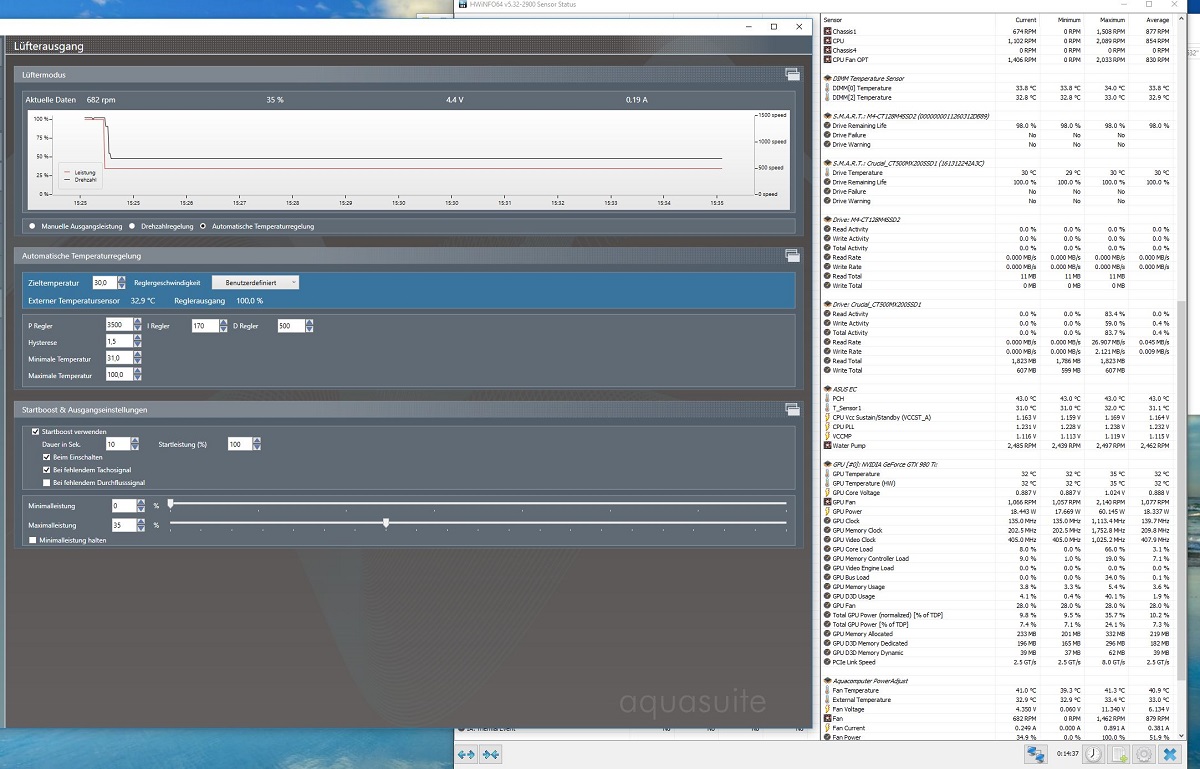

3x Fan 35%

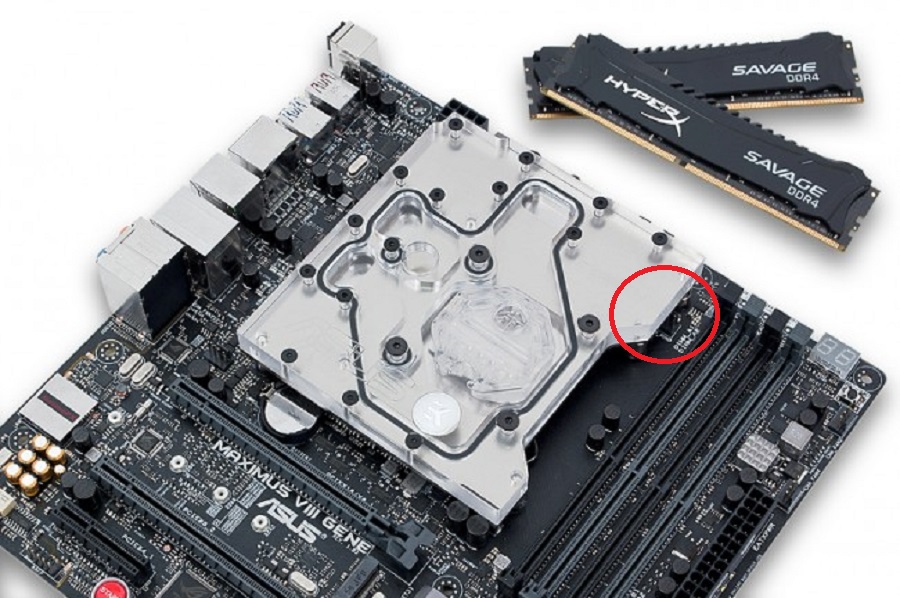

przymiarka: na 99% złącze W_PUMP będzie przeszkadzać , dlatego tez skróciłem wtyczkę o około 1/3 było by nietaktowne nie zrobić wiązki jak cały sprzęt do dłubania rozłożony

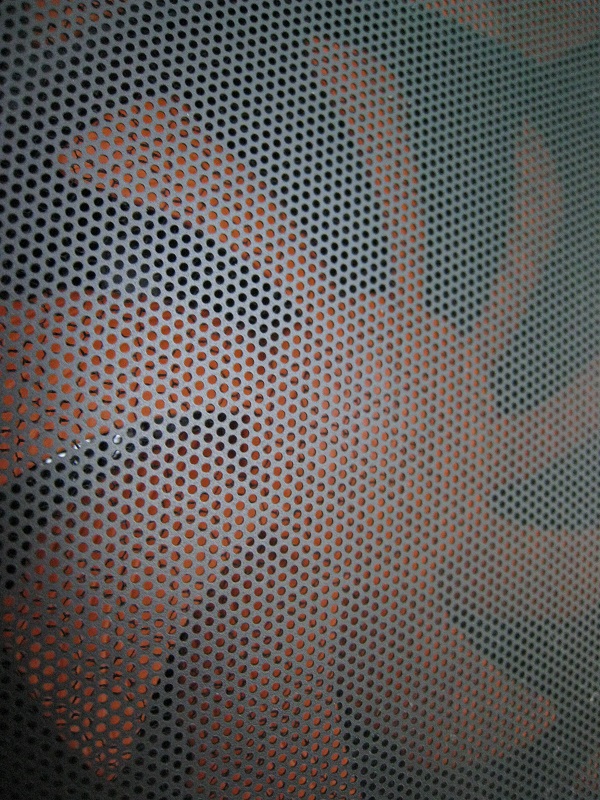

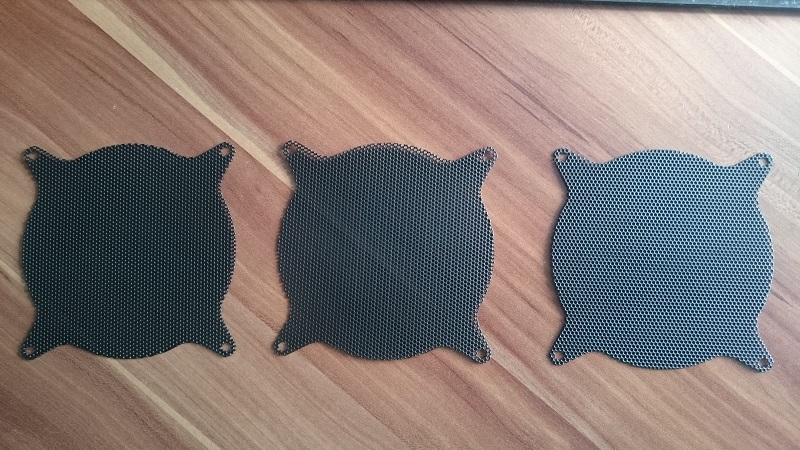

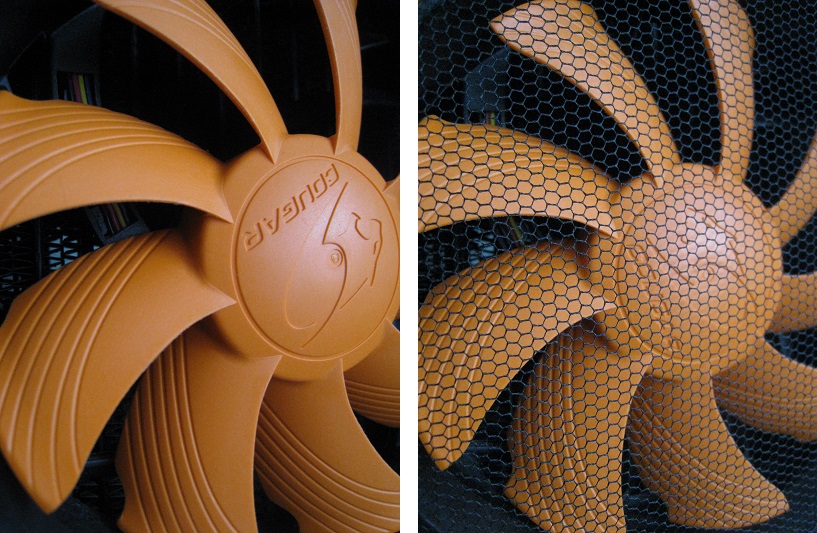

szukam odpowiednika przyciemnienia pomarańczy, a zarazem coś co zatrzyma trochę kurz ,

podejście pierwsze



wiem są gotowe filtry ale nie znalazłem takich które maja cienka ramkę w czarnym Macie





podejście Nö2

[VSS 95]

ostatnie podejście przed finalnym rozwiązaniem :







niby proste wykonanie ale jednak zabrakło 3mm , a dodatkowo Cougary maja dość dziwny wzór ramki ze wewnętrzna cześć jest pochylona do zewnętrznej >I< i 8 kątów co oddaje efekt większej powierzchni czyli trzeba by mieć matryce w odpowiednim wzorze
