Custom CASE MOD

[VSS 95]

Core P5 to niesamowicie duza powierzchnia robocza , jednak niektóre elementy słabo sie adaptują ,

moj customowy LC dla CPU mimo tego iz dziala perfekcyjnie a ostatnia faza testowa to Fan@5V i jest idealnie, jednak nie da sie wyeksponowanie tego ukladu

http://fs5.directupload.net/images/160528/g2sdf2vk.jpg,



w momencie jak powstała ideea P5 nie było jeszcze P3 i taki mialem zamiar konwersacje P5 do nieistniejących wymiarów P3 w tamtym czasie a moje customowe chłodzenia idealnie sie nadawało do takiego projektu , dlatego tez tylko jeden radiator 360 jako drugi loop ,

oczywiście moglem ułatwić sobie prace bazując bezpośrednio na P3 , ale jednak od momentu prezentacji P3 przez Tt a majac juz P5 narodził sie pomysł dual Loop dual Radiator 360 i 480 , jak juz wspomniałem powierzchnia P5 slabo sie adoptuje, tym samym custom LC CPU zostanie zastąpiony Radiatorem 360 , a GPU otrzyma 480



PSU







obecny Mod jest tylko kompatybilny z Mombasem 24x24 no i Problem z Riserem w 102% rozwiazany, po instalacji calosci mozliwe ze jak podniesie sie Mombasa to i pasowac beda wszystkie Formaty ATX/mATX



Rezy

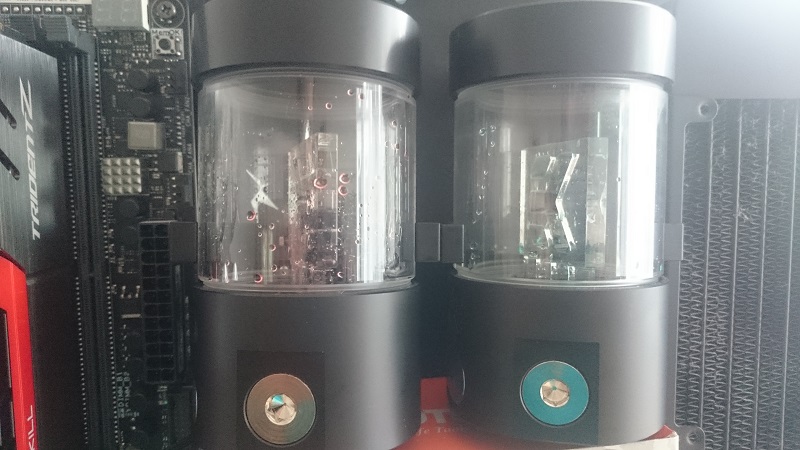

mocowania Pomp





za śmigła posłużą Cougary cieniowane siatka Mesh to jedyne sensowne rozwiązanie by nie raziły w oczy swoim kolorem



skończył bym w tym tygodniu ale niestety zabrakło Radiatorów PE 480

[VSS 95]

do następnej fazy taki set Up będzie mi towarzyszył a tylko z racji braku PE480 , a dodatkowo natrafiłem na bardzo przykra diagnozę , rozstaw mocowań szkła ma dokładnie 518mm , wiec w dolnej części nie wejdzie PE480 , może skusze sie na używanego dawce i spróbuje trochę zdjąć materiał na tyle by wkomponowała się miedzy mocowania szkła

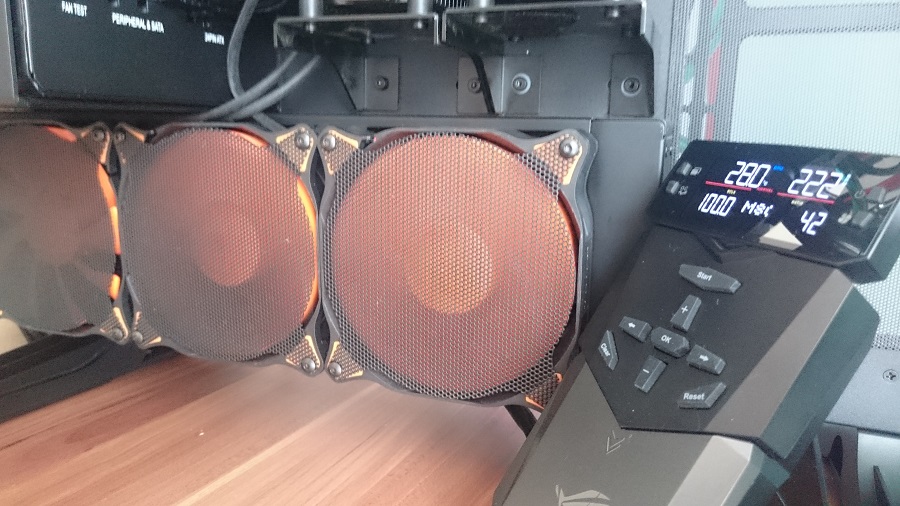

tak się cougary kręcą PWM @5V min Rpm ,

[VSS 95]

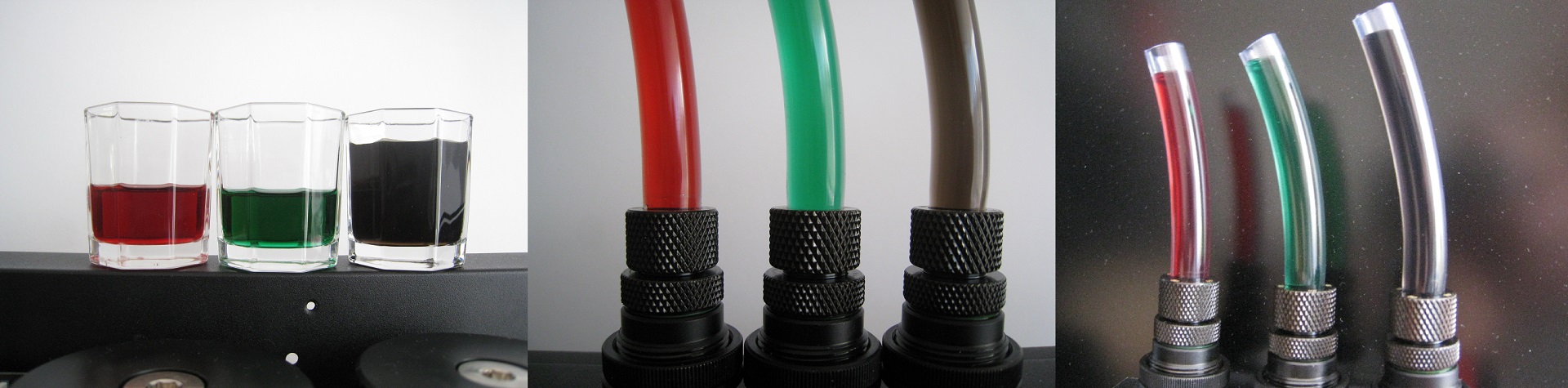

co myślicie o takiej konstelacji płynu , Mix czerwony+ Zielony zastąpi Zielony

[groXel 49]

jak dla mnie to średnio to wygląda trochę jakbyś brudną wodę wlał w układ

[VSS 95]

na ciemnym tle będzie chyba czarny , nie wiem jak będzie wygląda na FullCover dla GPU ale myślę ze czerwony i ten mix będzie nawet ciekawy ,



nadal rozpatruje stosownej konfiguracji RPM do chłodnicy CPU obecnie kręcą się tylko dwa z trzech cougarow @5VPWM a od finalnej konfiguracji zależy jak wiązkę będę potrzebował, wiązkę DC->3xFAN już mam , ale z drugiej strony PWM@5V wygląda trochę bardziej efektywniej obecnie w użyciu dla 2xFAN ale brak funkcji AutoOFF RPM

Proc na def

[blabla123 1135]

Na jasnym tle wygląda to jaka jakaś maź... fuj!

[VSS 95]

Za bardzo nie ma jak wyeksponowac dwoch loopow, jedynym rozwiazaniem uest bikolor na tle case, przy 10mm poswiata koloru bedzie jeszcze ciemniejsza, a przy 12mm mysle ze bedzie to czarny kolor jedyne to musze sprawdzic jaki odcien bedzie dawao fullcover na gpu, na cpu zostaie czerwony wiec nie dotyczy.

Musze jeszcze sprawezic czy mieszanie dwoch kolorow nie bedzie negatywnie wplywac na plyn i jego konsystencje.

[VSS 95]

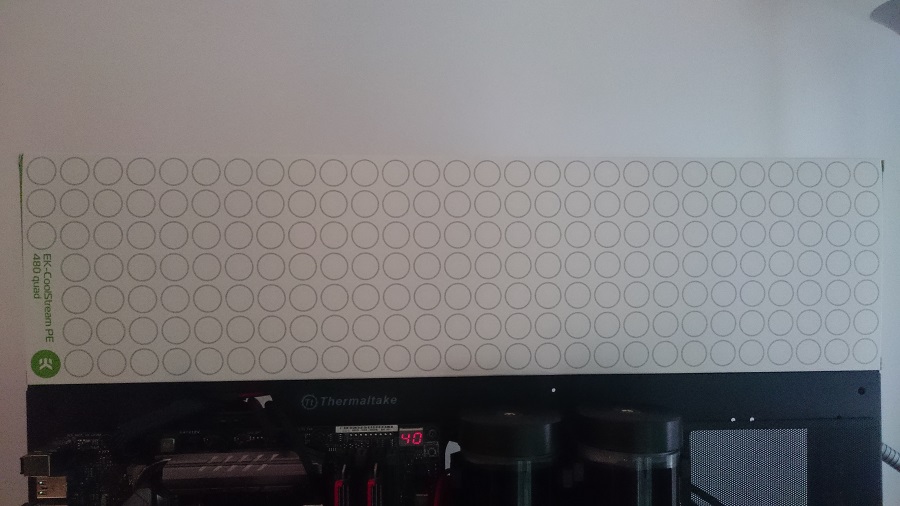

to i u mnie tez już bliżej jak dalej , nie wytrzymałem presji zerowej dostępności PE480 w DE zamówiłem bezpośrednio w EKWB mimo iz produkt nawet u producenta tez był chwilowo niedostępny a w miedzy czasie tez miałem Urlop to i dzisiaj przyszła chłodnica i powiem ze jest wielka nawet na tle tak wielkiej kolumbryny jaka jest P5





myślę ze jeszcze z dwie dostawy gratów i trzeba będzie szybę założyć a jak się nie da to będzie bez okna .

[VSS 95]

kilka pikseli :



testowo przygarniam takie coś



wygląda moim zdaniem paskudnie ale dymionie szkło powinno zniwelować efekt chińszczyzny , naprawdę nie mam miejsca na AQC 6 ehhhh



no i chyba najważniejszy karton niespodzianka ... o czym wspomnę w podsumowaniu projektu no chyba ze przez przypadek się jakieś info wysypie



czekam jeszcze na Paczkę od chinola i będę finiszował projekt







edit: Przymiarka, wizualne podkreślenie Profilu





edit, kilka godzin później

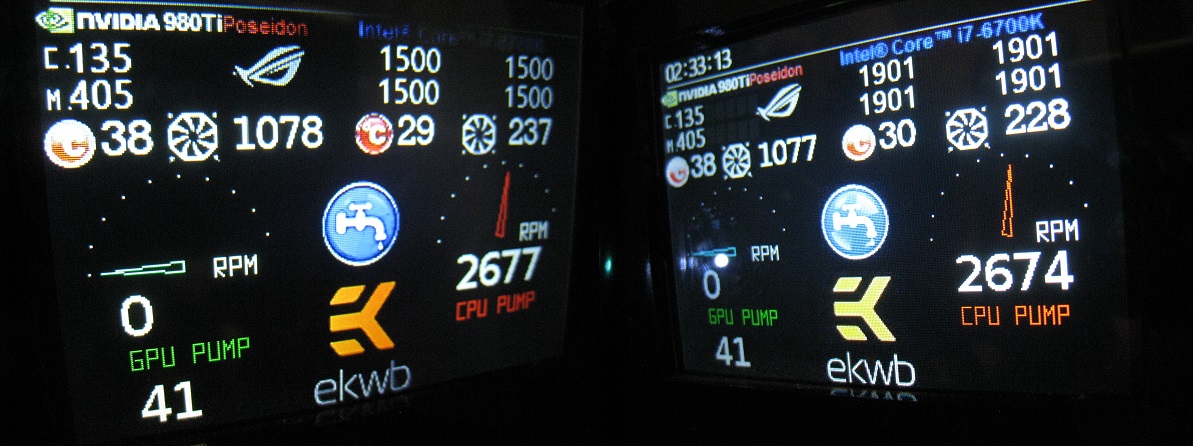

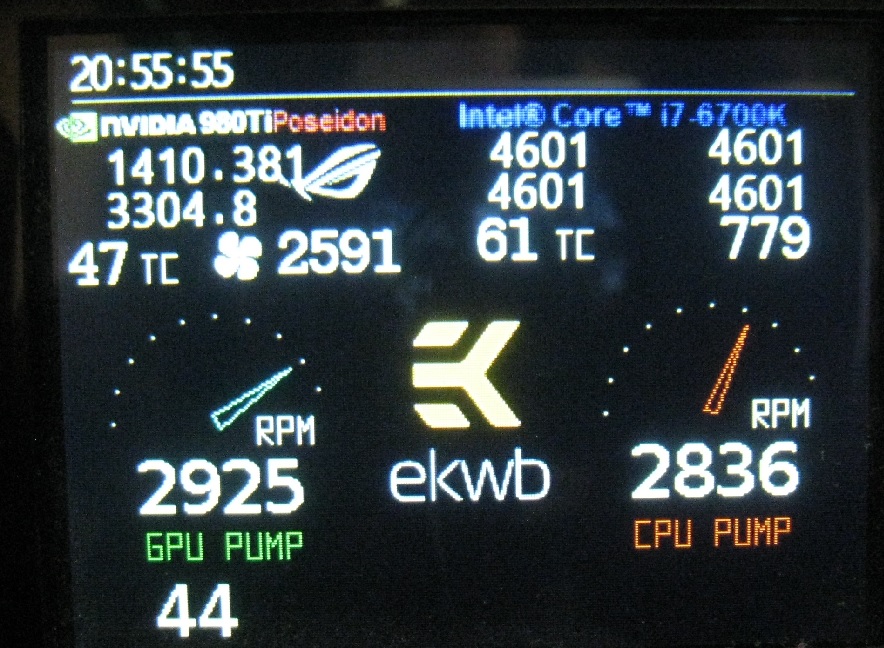

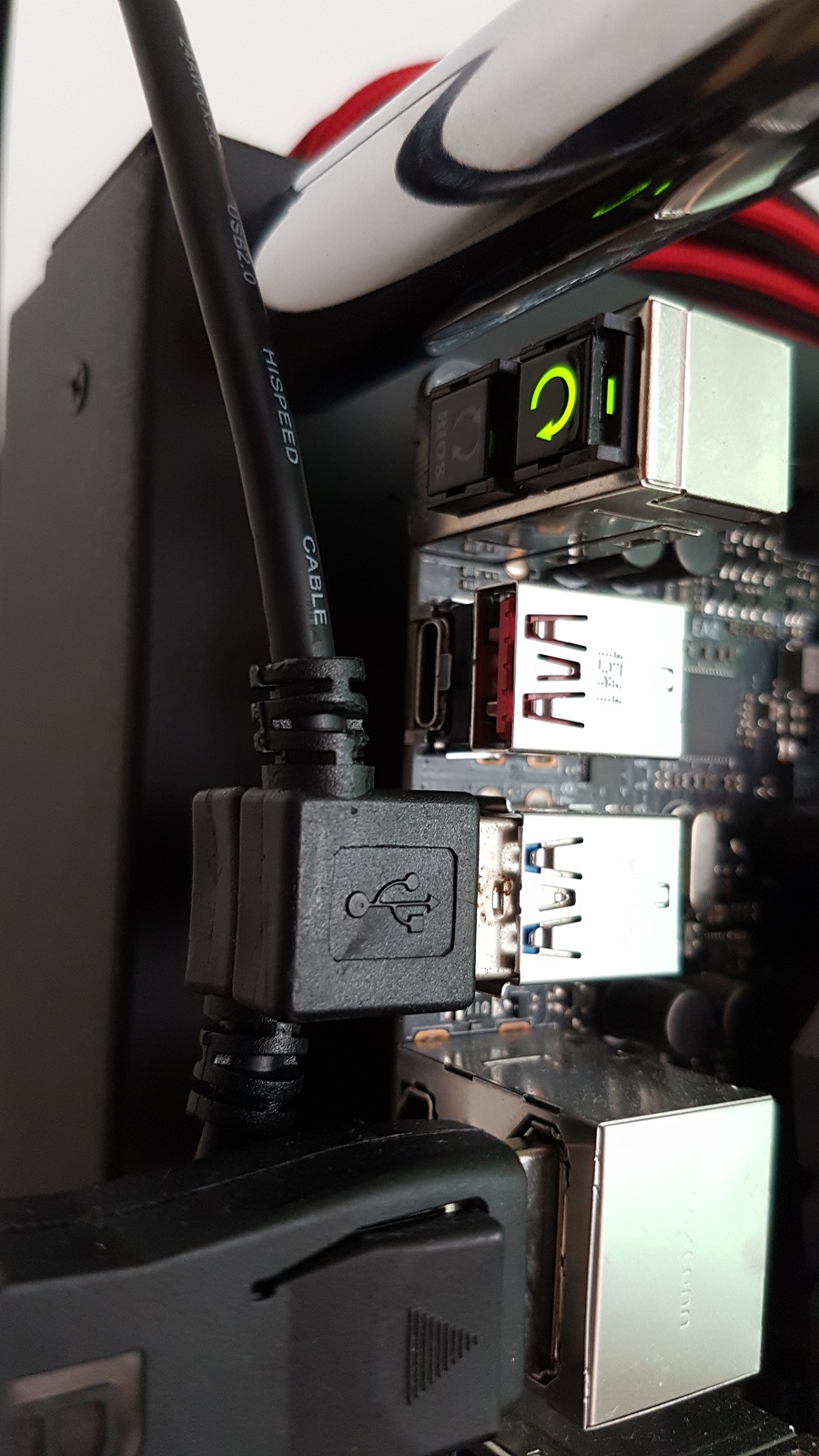

no tak zgubiłem gdzieś softa do tego LCD , po większych i mniejszych bojach wersja robocza :



some time later...



http://www.youtube.com/watch?v=LAJkql_leek

[VSS 95]

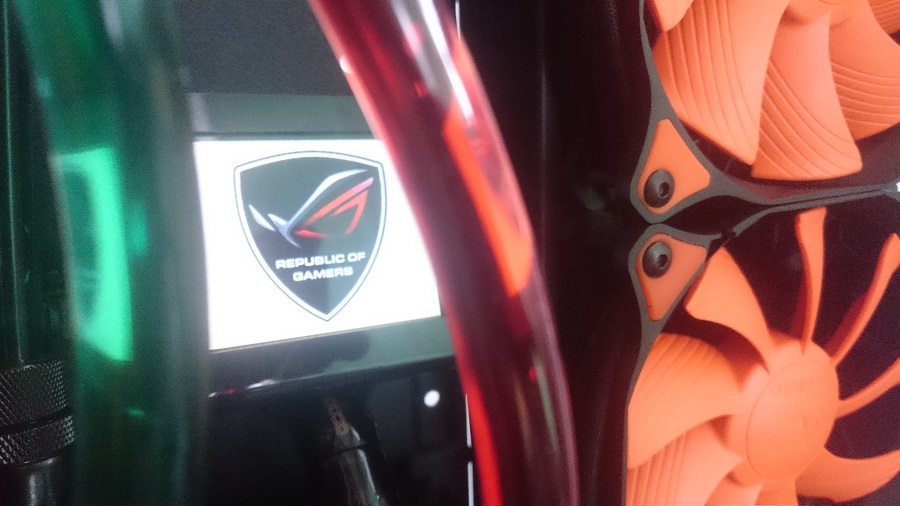

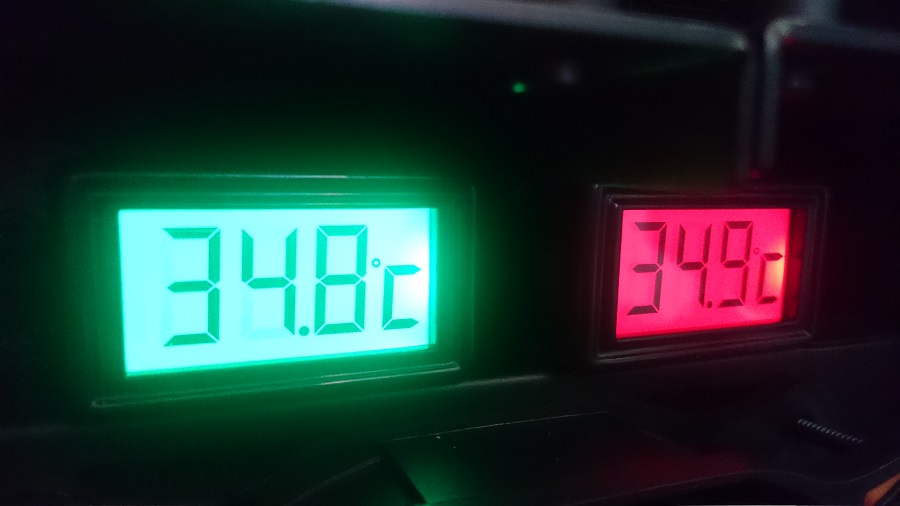

gdzies tam ustrzelony pix w locie , Ambiente 32°



[VSS 95]

Po długich wymianach info oraz innych pobocznych zakamarków paczka od Kim@ZERO Water Cooling przyszła :











no i chyba najważniejszy karton niespodzianka ... o czym wspomnę w podsumowaniu projektu no chyba ze przez przypadek się jakieś info wysypie







nawiązanie do cytatu :

[VSS 95]

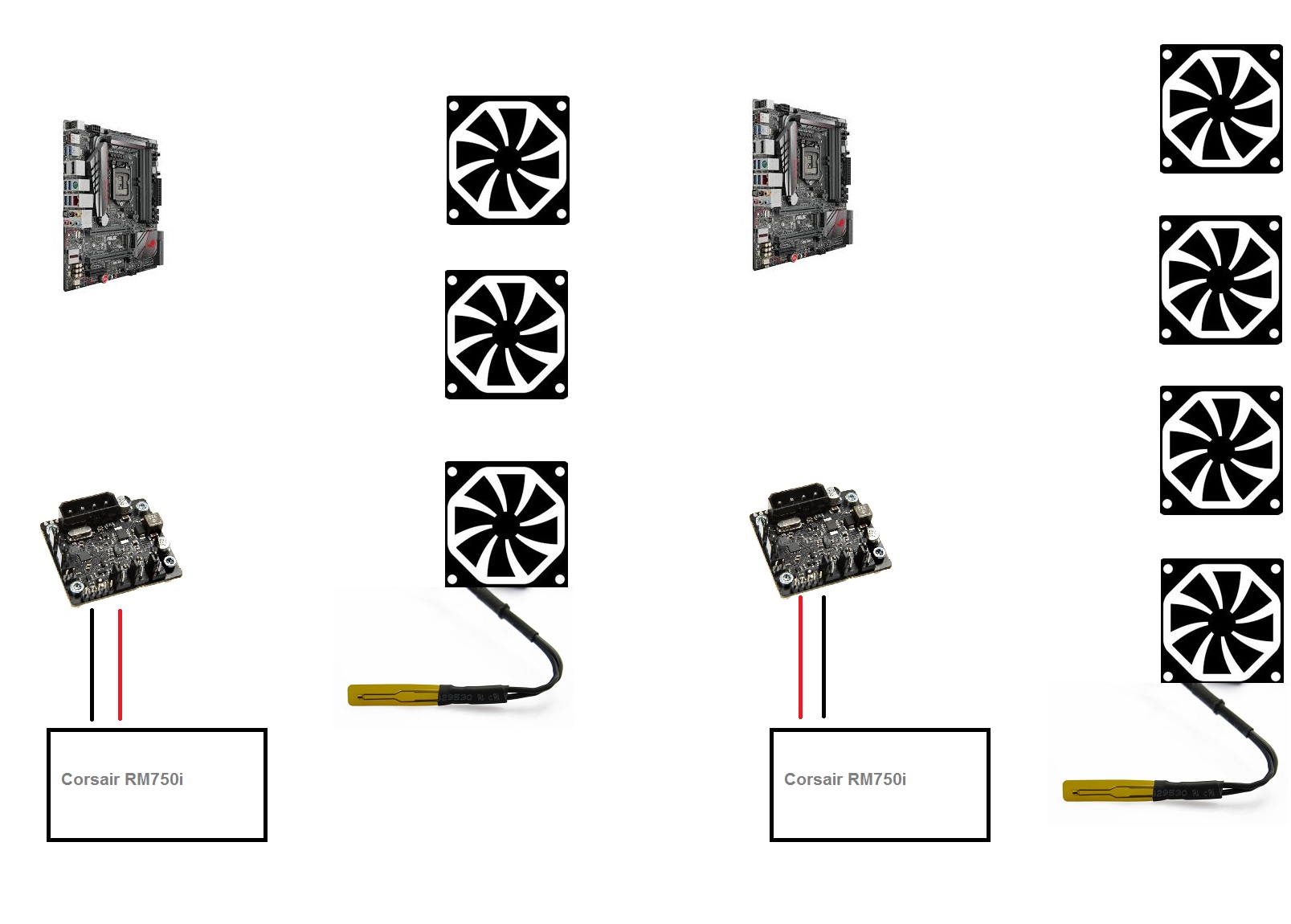

dziś chcę zrobić kompletne wiązki pod 3x120 i 4x120 , był bym wdzięczny za mala podpowiedz /sugestie , podstawę rozrysowałem







3x120 CPU:

zasilanie z PA i PWM z Mobo , Thermal sensor [Płyn] będzie tu spełniał role ON/OFF

czy 0 RPM nie będzie generowało błędu ?? , Aktywne PWM z plyty przy 0V zasilaniu PA może uszkodzić wentylatory ?



4x120 GPU:

zasilanie z Mobo DC thermal Sensor [Plyn] będzie spełniał role ON/OFF

problem polega na tym ze muszę zrobić wiązki Y 1xMobo->2xFAN

[VSS 95]

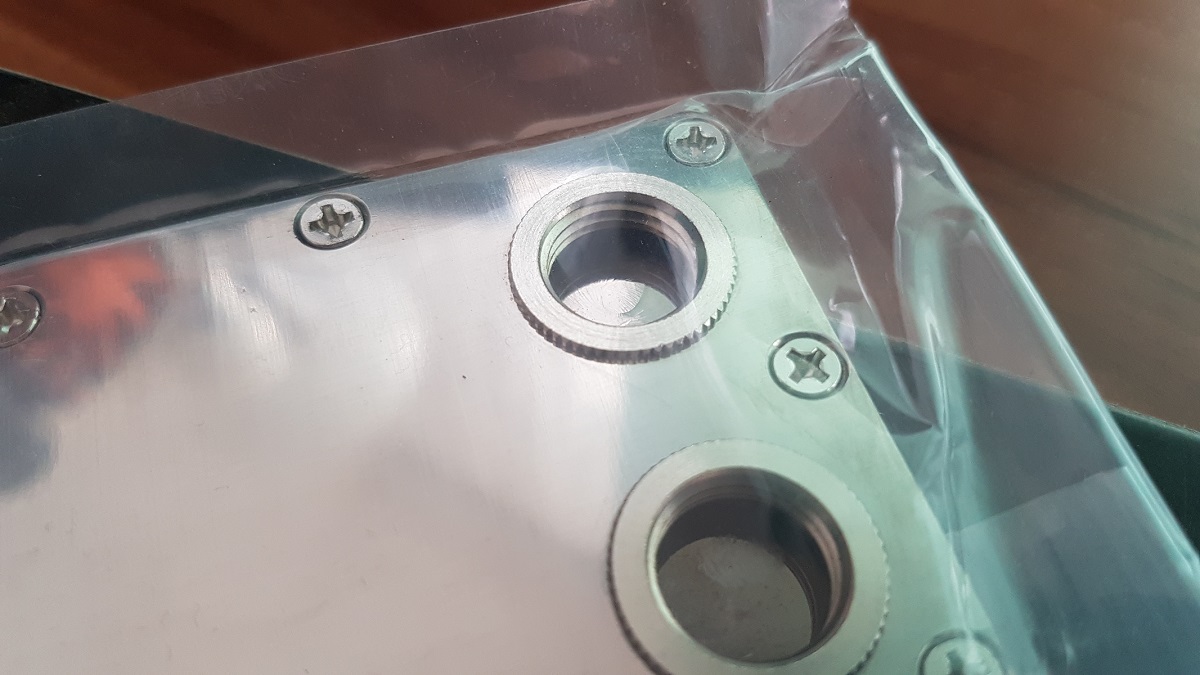

gotowe do montażu będzie Poseidon Dual Blok



[VSS 95]

no i sie udalo ,

480 radiator wszedł poziomo w dolna cześć tak ze mocowanie szkła można wykorzystać

[VSS 95]

no i sie udalo ,

480 radiator wszedł poziomo w dolna cześć tak ze mocowanie szkła można wykorzystać

nie ma jak to się pochwalić bez pixa

[VSS 95]

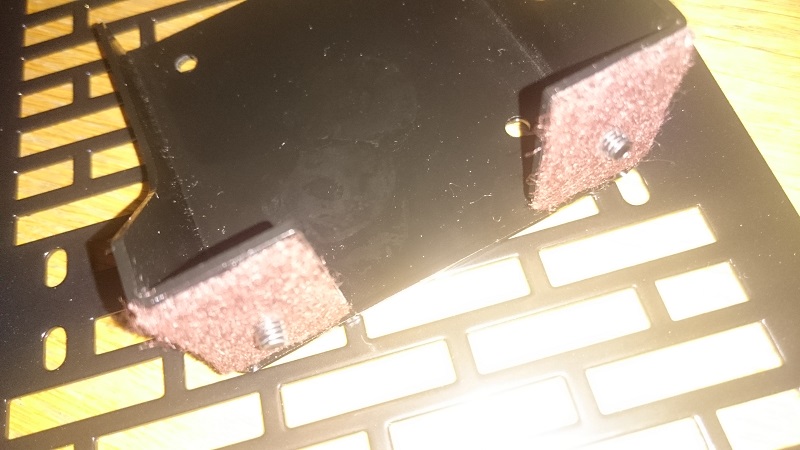

ostatni lift wsporników :

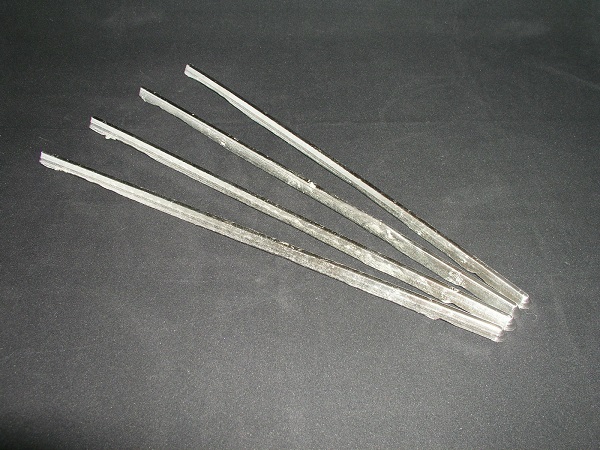

zakupiłem tez trochę cyny by pokleić to sito

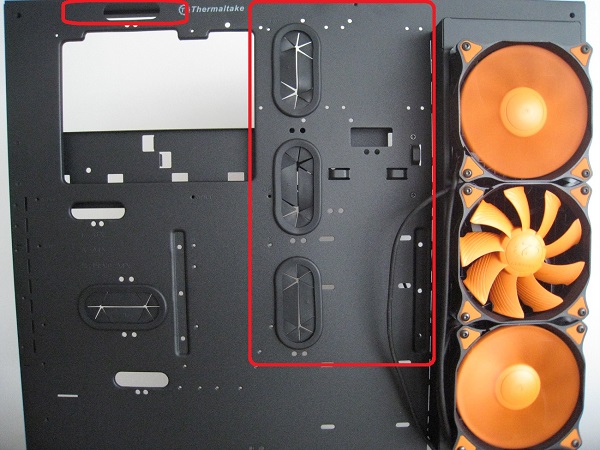

obszar zaznaczony na czerwono będzie całkowicie zamknięty

początkowo myślałem o położeniu nowego arkusza alu/v2a ale za dużo wycinania , szpachla nawet z dodatkami nie dala by rady z względu na to iż szkielet nie jest stabilny nawet przy dodatkowych wspornikach które i tak zakrywają większość otworów dlatego łatwiej i szybciej będzie to cynować



może nawet się uda wkomponować ful ATX , na MATX raczej już nie liczę bo mam max 250mm szerokości na Mombasa , a wysokość obecnie mam 303mm , na szczescie nowe wsporniki Zasilacza sa o 1,1 mm krótsze wiec może się obejdzie bez opuszczania dolnej chłodnicy

[VSS 95]

no to zbliżam się chyba do finalnej wersji :

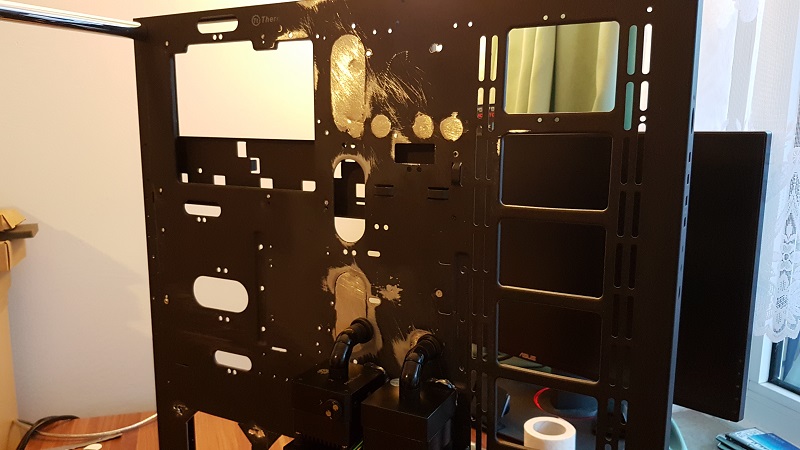

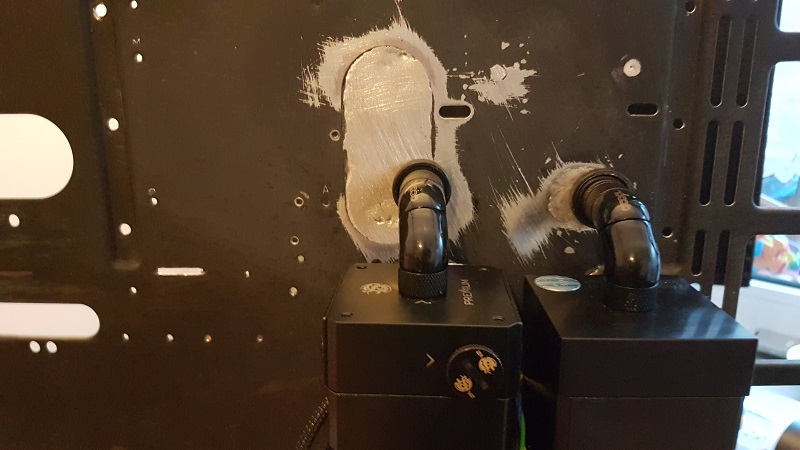

po cynowaniu :





cyna trzyma rewelacyjnie a zarazem szkielet nabrał więcej stabilności

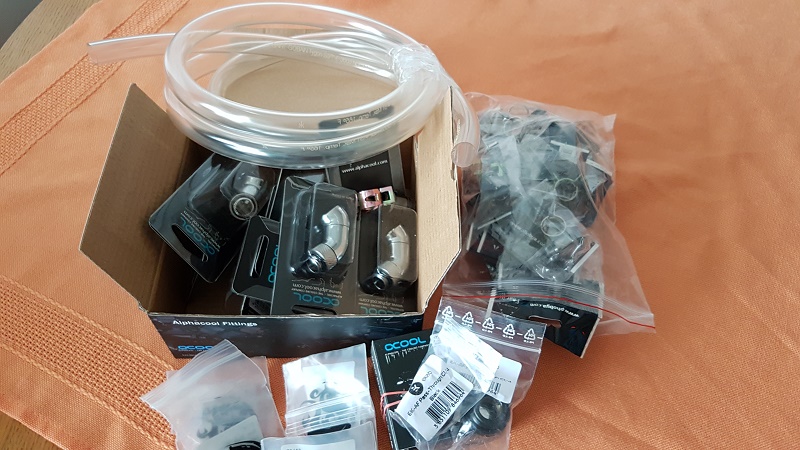

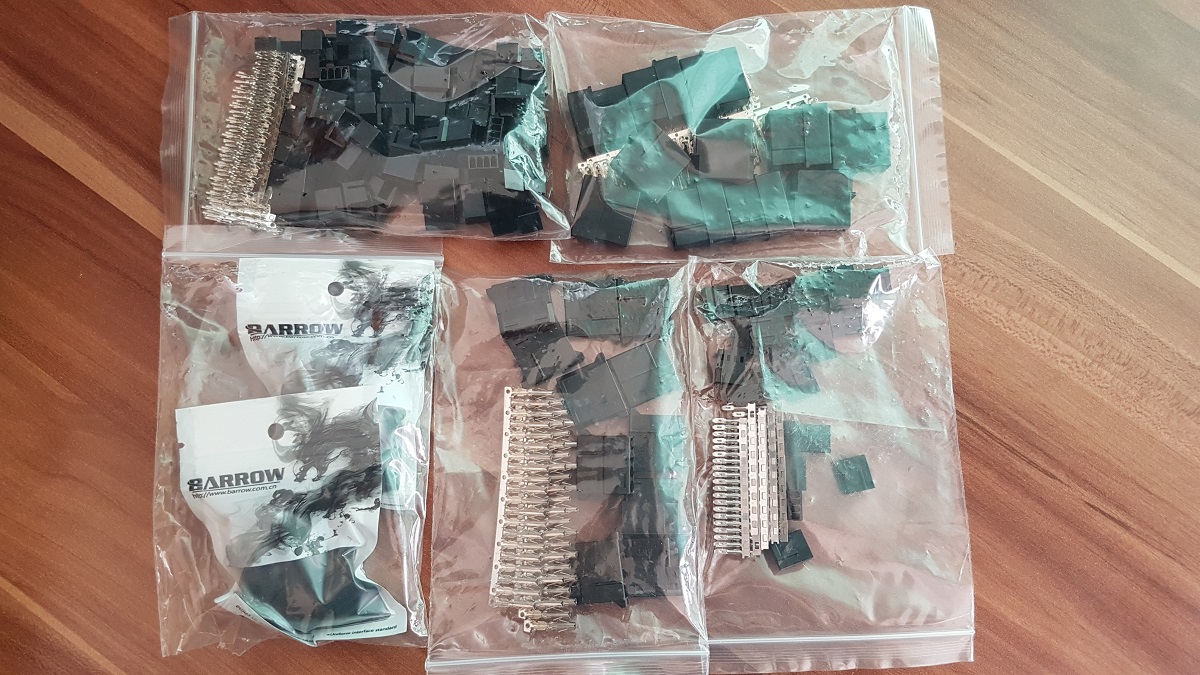

mala dostawa :

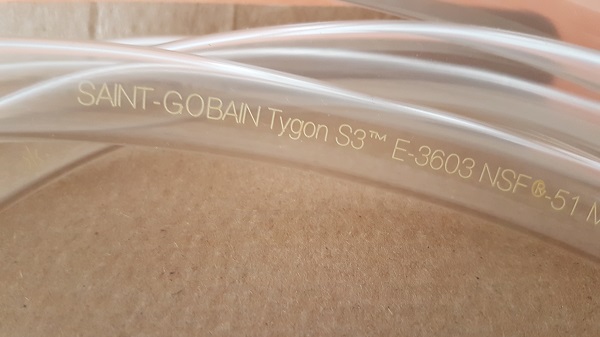

doszedłem do wniosku ze odcinek Rez->Pompa powinien mieć większą średnicę , i tak padło na 16/13



trochę z wężem nie trafiłem bo jest dość miękki ale będą tylko proste odcinki wiec powinien dać rade:



pix od zaplecza









co do cynowania to nie widzę lepszej i prostszej metody , miałem zamiar kleić większość dziur , ale przesuniecie Pomp w stronę chłodnicy , opuszczanie drugiej chłodnicy i dnia zabrakło

[VSS 95]

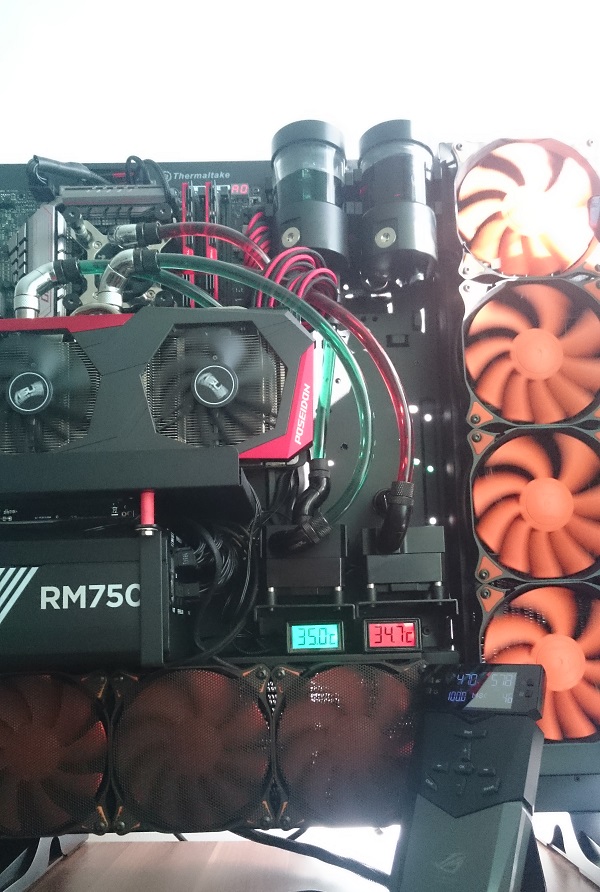

Case gotowy



na E-Atx raczej nie ma szans , no chyba ze kosztem jednego loopa ,



jeszcze nie skończyłem układać kabli a tu następny Gadget







[heat 80]

Takie sztywne połączenie pomp z plecami budy będzie nieźle rezonować. W tym momencie te podkładki antywibracyjne pod pompami możesz sobie podarować

[VSS 95]

Takie sztywne połączenie pomp z plecami budy będzie nieźle rezonować. W tym momencie te podkładki antywibracyjne pod pompami możesz sobie podarować



hej tak tez myślałem ze Profi Moder pokaże palcem czule miejsca masz racje nie jest łatwo to ogarnąć ,moje rozwiązanie bazuje na oddzieleniu EK-AF Pass-Through od obudowy podkładką Kartonowa tylna cześć i taśma izolacyjna uzupełniającą przejście i podkładkę czołową , jedyny problem jaki mam to dystans miedzy Pompa a ścianą w pierwszej rewizji brakowało mi ~2mm na dystansie a skręcanie pompy powodowało naprężenia ale zastosowana złączka obrotowa dawała możliwość demontażu pompy bez większych problemów w obecnej fazie zastosowałem dystanse pasywne łącznie na 11mm odległość regulowanie dystansu tylko przez EK-AF Pass-Through, uzupełnienie Pass-Through Kołnierz/ścianka ~3mm wypełnione uszczelka kartonowa całość poskręcana bez naprężeń , dla Pompy Out zrezygnowałem z Pass-Through, jest przejście które gwarantuje ~3mm prześwitu złączki.



nie ma rezonansu , naniosłem sporo poprawek i usprawnień względem poprzedniej wersji i nie mogę dokładnie powiedzieć czy 13mm IN i Out 13mm->8mm się sprawdza pod względem flow , ale obecnie pompa sama w sobie pracuje ciszej i tak jak wcześniej przy 2600 rpm n ie wychylała się ponad ambient 23dB tak teraz może się kręcić na ~3000 rpm nie wychylając się ponad ambiente



Case Pass-Through->CPU/GPU jest obecnie na 10/8 docelowo będzie coś sztywnego myślę nad 14/12 lub 16/12 , ale do czasu definitywnego finału będą węże może zmienię średnicę na 10 lub więcej







chińczyk na przymiarkę

[VSS 95]

witam ,

wczoraj już chciałem montować OC Base , wyciąć Covery na Cougary przygotować tylna pokrywę zakładać szybę i zamykać projekt , ale wczoraj sila wyższa zarezerwowała mój czas na składanie Nowych Mobil , wiec myślę sobie montaż Oc base max 1h a montaż szyby to dam rade w niedziele zrobic , no ale nie jest tak do końca fajnie ,

w dalszym ciągu robocze pixy:



albo trafiła się ujowa złączka lub czeka mnie zmiana koncepcji podłączenia Bloku CPU , raczej czeka mnie zmiana komponentów loopa na odcinku Case->CPU





a zapowiadało się tak fajnie :



[oizo76 124]

fajny zamysl z upakowaniem drugiej chlodnicy...ale te cougary za nic mi nie pasuja do kolorystyki rog

[ELDER 677]

Problem taki że trudno o wybitne wentylatory z wysokim static pressure do ROG build dobrać.

Eloop nie ma w czerwonej wersji...ani SGT.

Trzeba by lakierować śmigła.

[huckinCharlie 0]

Eloopy masz tylko gumki mogłyby być czarne



[D3Fcon 106]

ostatni lift wsporników :

...

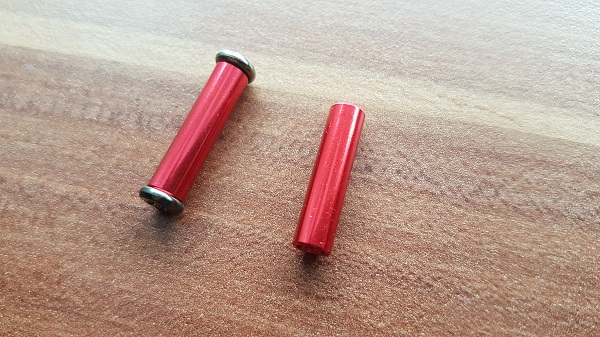

Możesz dać jakieś info na temat tych rurek ? Chciałbym zrobić coś podobnego do zakrycia gwintów srub w wentylatorach.
