Custom CASE MOD

[VSS 95]

fajny zamysl z upakowaniem drugiej chlodnicy...ale te cougary za nic mi nie pasuja do kolorystyki rog

dwie chłodnice: taki był zamiar od początku projektu primo po pierwsze jedna 480 na dwa / trzy bloki to za mało gdyż wtedy trzeba gonić RPM, a dwie chłodnice i dwa / trzy bloki to jest już pułap D5 lub DDC+wysoki RPM ,wiec ostatecznie dwa loopy i dwie pompy, równolegle śledziłem twój projekt gdyż wiele wentylatorów które miałem w rekach w miedzy czasie nie powalało na kolana kultura pracy , Cougary są moim zdaniem świetne , startują już od lekko pow 4V , dla mnie Akceptowalny RPM cougarow jest na poziomie ~700 rpm w stresie a przy 500 rpm jest fajny przewiew przez chłodnice i jest cisza , jedynie kolor o którym już wspomniałem ale to już załatwiłem Coverem muszę tylko wyciąć i pomalować



Problem taki że trudno o wybitne wentylatory z wysokim static pressure do ROG build dobrać.

Eloop nie ma w czerwonej wersji...ani SGT.

Trzeba by lakierować śmigła.

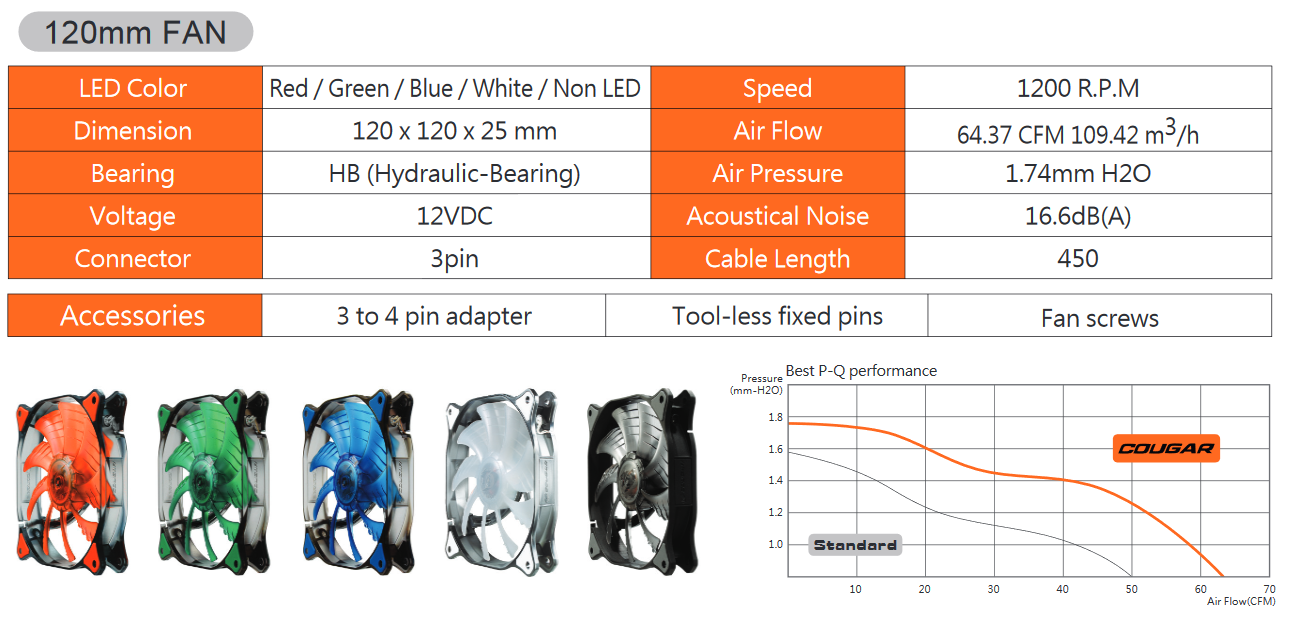

w sumie z tego materiału co przerobiłem to Cougary maja lepszy współczynnik ciśnienia jak NB , a skoro cougary nie grzeszą kultura pracy to pozostaje tylko dylemat jak rozwiązać pomarańczowy kolor , dużo myślałem nad eloopami ale jednak zdecydowałem się na Cougary , to ma być referencyjny PC czyli wydajny i ma nie wychylać się poza Ambiente ~22-25dB w dzień , i 17-22 wieczorami , to co piszą ze Cougary kręcą 17dB max jest bardzo naciągane bo 7 szt na max rpm są mniej więcej na poziomie g750jz który wyciąga ~35-40dB ,



wiem ze w takiej konstelacji kolorystycznej nie ma sensu eksponować cougarów dlatego myślę ze cover będzie dość ciekawym dodatkiem , malowanie śmigieł może by załatwiło sprawę ale raz to dobrać odcień a dwa to cougary maja specyficzna powlokę która są pokryte śmigła , jak do tej pory to nie ma na nich grama kurzu

co tego pokroju

obecnie 360 i 3x cougar latają na @5V PWM minimalny RPM 220, max rpm 750 z tym ze rpm 220 nic nie wnosi do układu dlatego jeszcze muszę rozkminić @5V PWM zero RPM IDLE , już chyba trzeci raz robię podejście do wiązki i skończyć nie mogę co się zabiorę za wiązkę to rozważam inne rozwiązania

[ELDER 677]

Eloopy masz tylko gumki mogłyby być czarne

/ciach/



Jest to jakaś opcja,np jak dasz płyn Aquacomputer DP Ultra w loop do kompa z tymi czerwonymi Eloop (gumki się na czarne zmieni).

Tylko...

Nie pasuje do krwistej czerwieni ROG,chociaż...ja mam zrytą banię na punkcie perfect match colour a nie każdy tak ma.

[VSS 95]

Jest to jakaś opcja,np jak dasz płyn Aquacomputer DP Ultra w loop do kompa z tymi czerwonymi Eloop (gumki się na czarne zmieni).

Tylko...

Nie pasuje do krwistej czerwieni ROG,chociaż...ja mam zrytą banię na punkcie perfect match colour a nie każdy tak ma.

nie tylko ty masz tak , ja tez z tym ze często ponad efekt wizualny przekładam efekt praktyczny jeżeli chodzi o codzienne użytkowanie , zaś jeżeli bierzemy tylko i wyłącznie profil wizualny pod uwagę to zgadza się dla witryny można dać inne śmigła , jednak jestem niemal ze pewien ze cover bardzo ograniczy kolor cougarow,

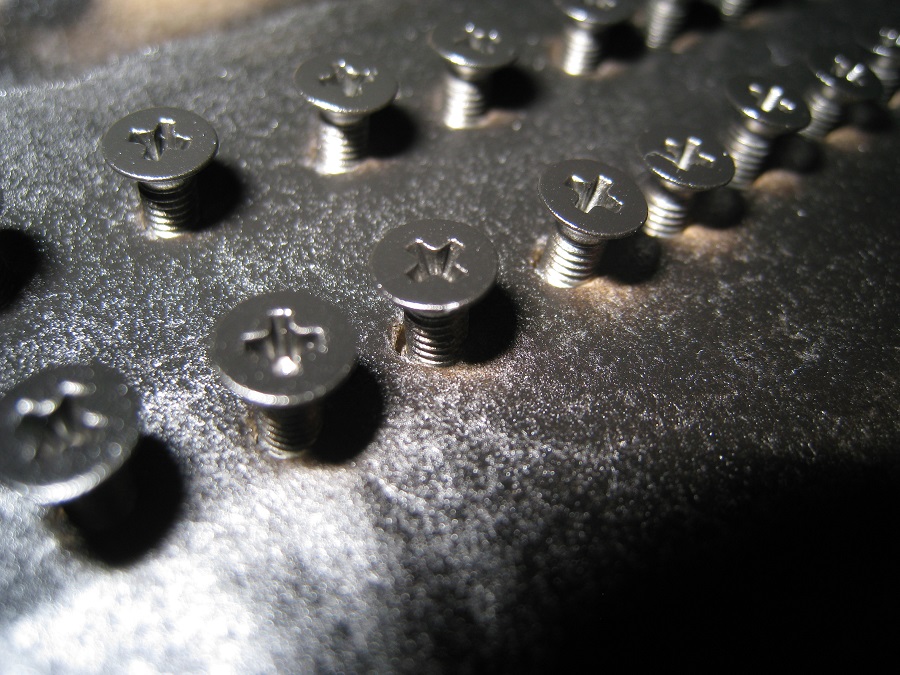

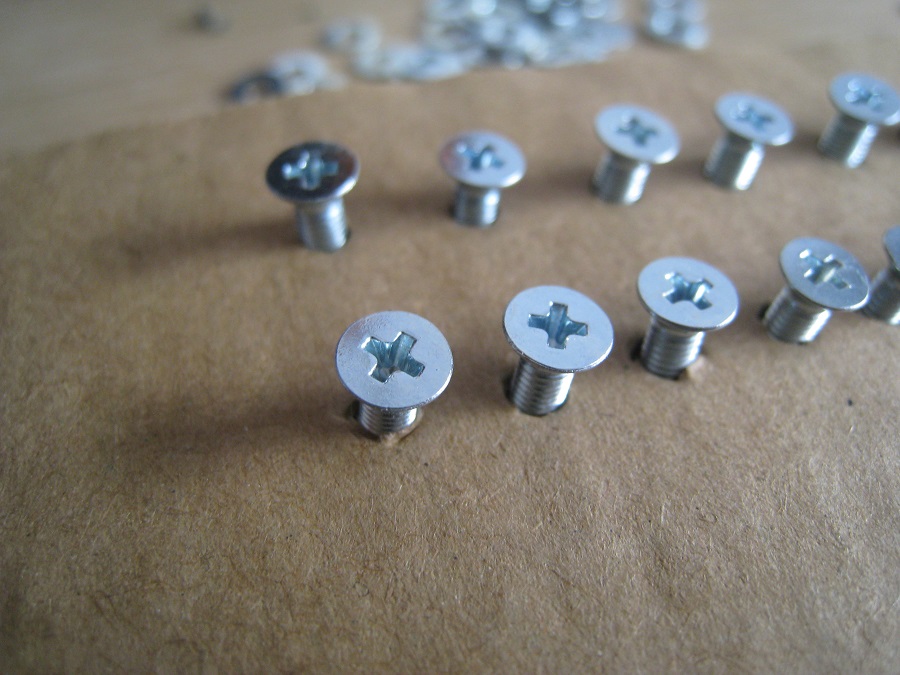

Możesz dać jakieś info na temat tych rurek ? Chciałbym zrobić coś podobnego do zakrycia gwintów srub w wentylatorach.

w te wsporniki są gwintowane na M3 , a śruby od wentylatora są chyba M4 , wersja Alfa wsporników bazowała właśnie na rurce przez która dało się M4 przecisnąć

[VSS 95]

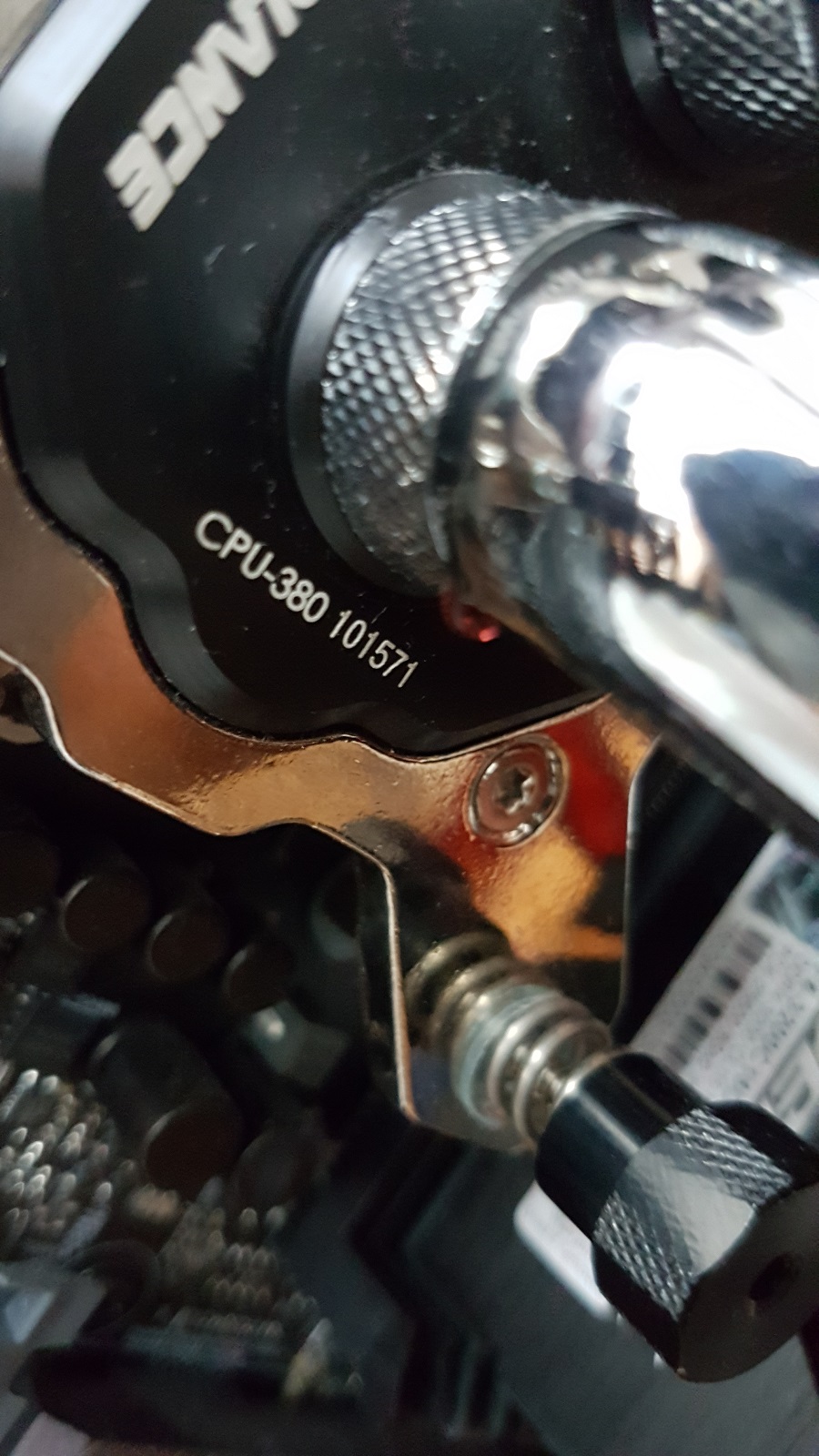

http://fs5.directupload.net/images/161106/d327schn.jpg



albo trafiła się ujowa złączka lub czeka mnie zmiana koncepcji podłączenia Bloku CPU , raczej czeka mnie zmiana komponentów loopa na odcinku Case->CPU









w poniedziałek zastępcza złączka była już w drodze do mnie , obecnie mam sporo pracy i myślę ze do pierwszego tygodnia grudnia tak się utrzyma nie ma nawet jak skończyć bulida a nawet nie mam czasu by dopracować/dogadać wykonanie kilku kluczowych elementów i w dodatku chyba będzie druga wersja Custom Case Mod V2 ale ..........

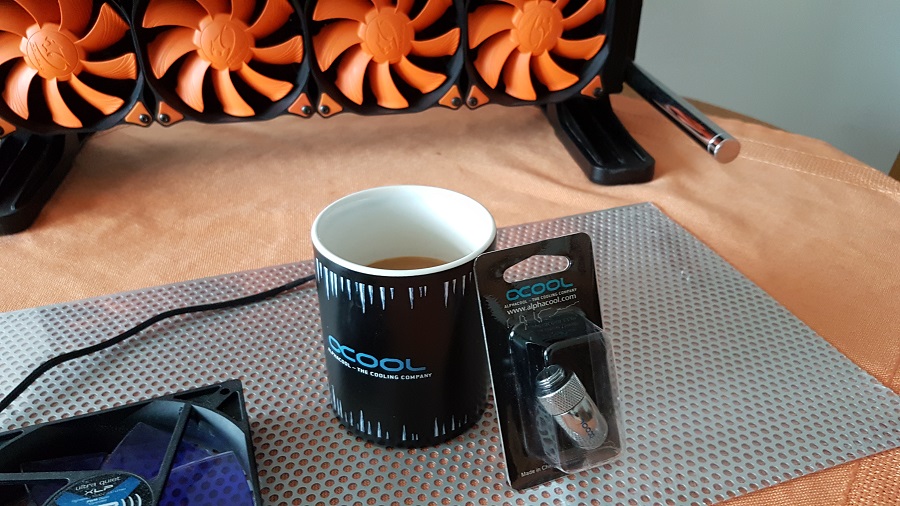

pakiet był tak duży ze myślałem ze przysłali mi wszystkie złączki na wymianę a okazało się ze dali kubek tez na płyny







Eloopy masz tylko gumki mogłyby być czarne



http://www.m4gic.net/wp-content/uploads/IMG_2884.jpg

co do tych eloopow to tu dane :





Dimensions : 120x120x25mm

Weight: 125g

Nominal voltage : 12V

Start-up voltage : 6 V

Power consumption : 1,01W

Nominal speed : 1600rpm (+/- 10%)

Pressure head : 1,560mmH2O

Air flow : 104 m3/h

Noise emission: 22,5 dB/A

MTBF (25°C) : 140 000 hrs.

Connector : 3 Pin Molex with rpm signal



ciśnienie maja dość ciekawe podobnie jak Cougary ale to i tak 5dB wyżej jak Cougary i do tego nie widziałem czerwonych eLoopow z PWM





ewentualnie może się skusze na to :



a jak była by opcja adaptacji śmigieł i gumek do CF-V12HP to było by idealnie

[VSS 95]

Mocowanie OC Base









[VSS 95]

no i ponownie Zonk ehhh kocham takie wyzwania :

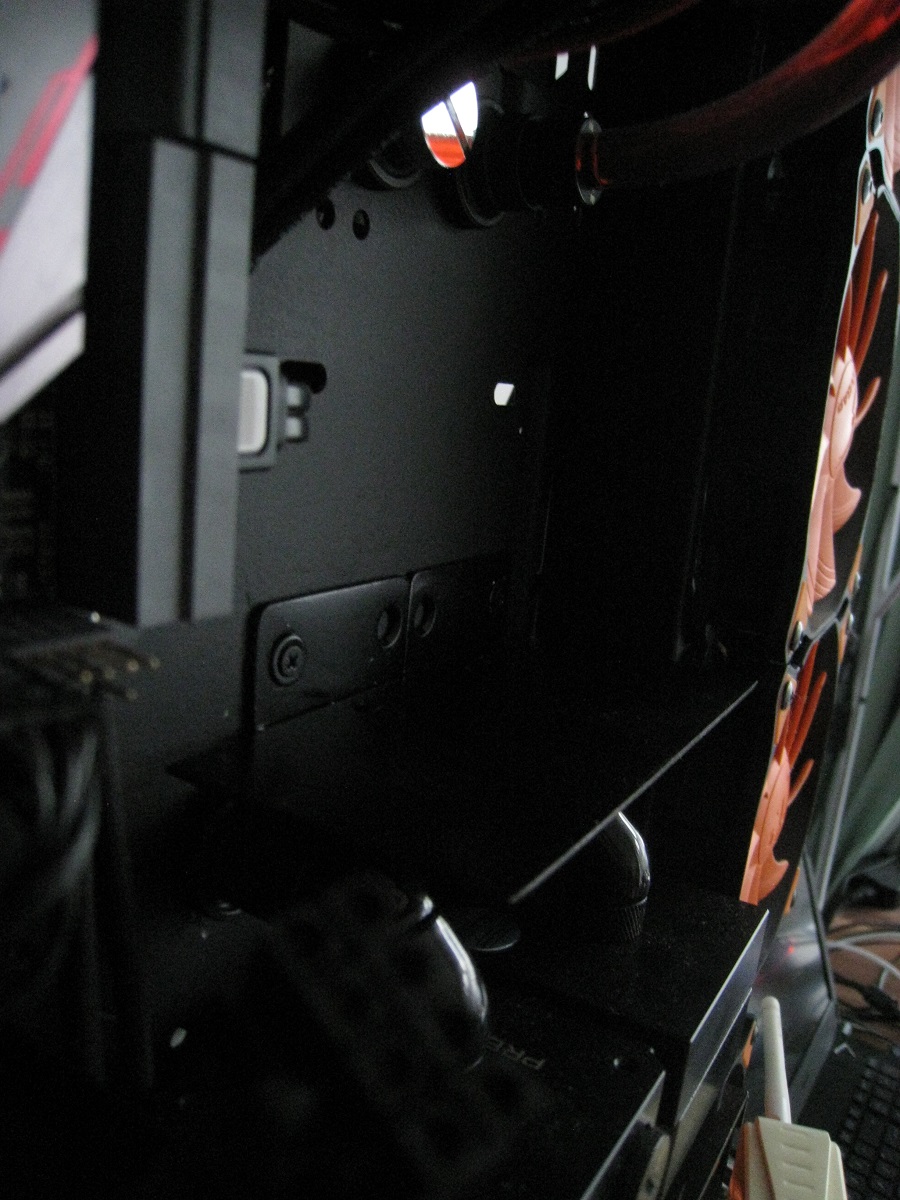

Po rozrysowaniu całości , OC Base miało zostać pozbawione tylnych i bocznych paneli i wkomponowane w Obudowę aleee , okazało się ze PCB i Przyciski Funkcyjne Panela to jedna całość i nie da się tego ominąć a nie chce mi się wycinać kolejnej dziury by schować panel w obudowie bo musiał bym przyspawać szynę kolejowa jako wzmocnienie by Obudowa się nie załamała, wczoraj zrobiłem prowizoryczne mocowanie wiedząc ze zaplanowane miejsce nie będzie się nadawać gdyż : A zasłania Porty SATA , B wyklucza E_ATX format , dlatego OC Base i Pompy będą zamienione miejscami , dodatkowo muszę wykonać nowa Ławkę na Pompy gdyż w obecnej konfiguracji po przesunięciu Mobo nadal brakuje 0,3mm i E_ATX wadzi o Złączkę IN Pompy , Rezy tez najprawdopodobniej zostaną zmienione ,



[VSS 95]

Panowie nie wiecie czasem czy złącze Wentylatora na PCB kart nVidia jest u każdego producenta standardem rozłożenie Pinów ?? czy zależnie od producenta kart złącza maja rożnie rozłożone piny ? ,

chciał bym wykorzystać taka przejściówkę LINK:



wykorzystać taki PWM spliter :



[VSS 95]

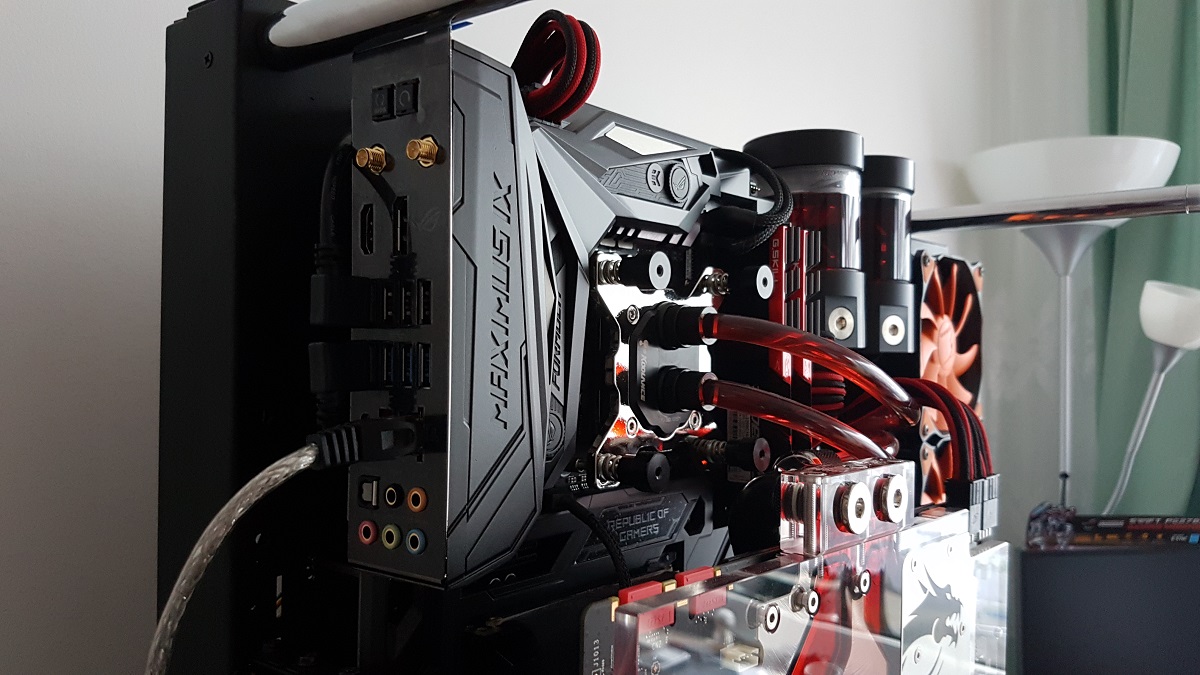

zrobiłem przymiarkę Płyty do mojej P5 , a raczej ciekawość mnie pokusiła czy płyta wstanie na 6700k pająk mnie tylko zdopingował by płytę wsadzić w case, no i dobrze ze tak zrobiłem bo wzór rozmieszczenia mocowań Płyty głównej który sobie zrobiłem pod katem P3 muszę lekko zmodyfikować



tego się nie spodziewałem ze I/O osłona będzie aż tak wysoka , co zaowocowało przesuniecie kołków pod mocowanie Mobo

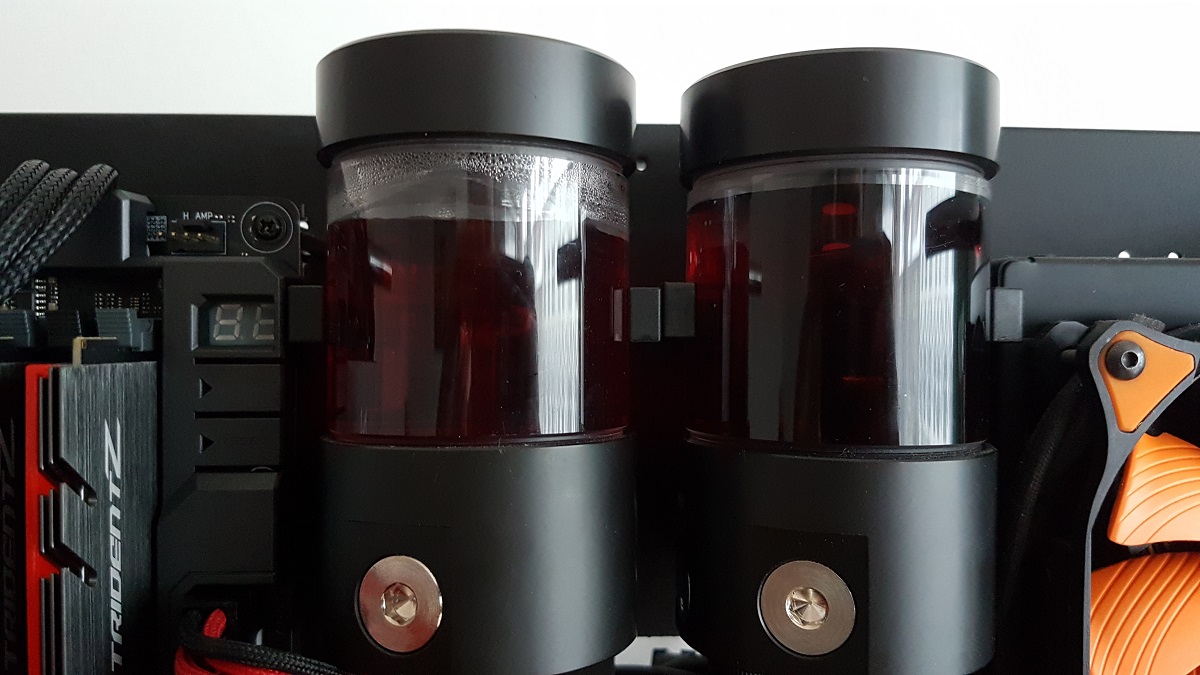

Plyta / Rezy / Radiator normalnie na styk



w przyszłym tygodniu będę się zabierał za P3

[Zizu32 2]

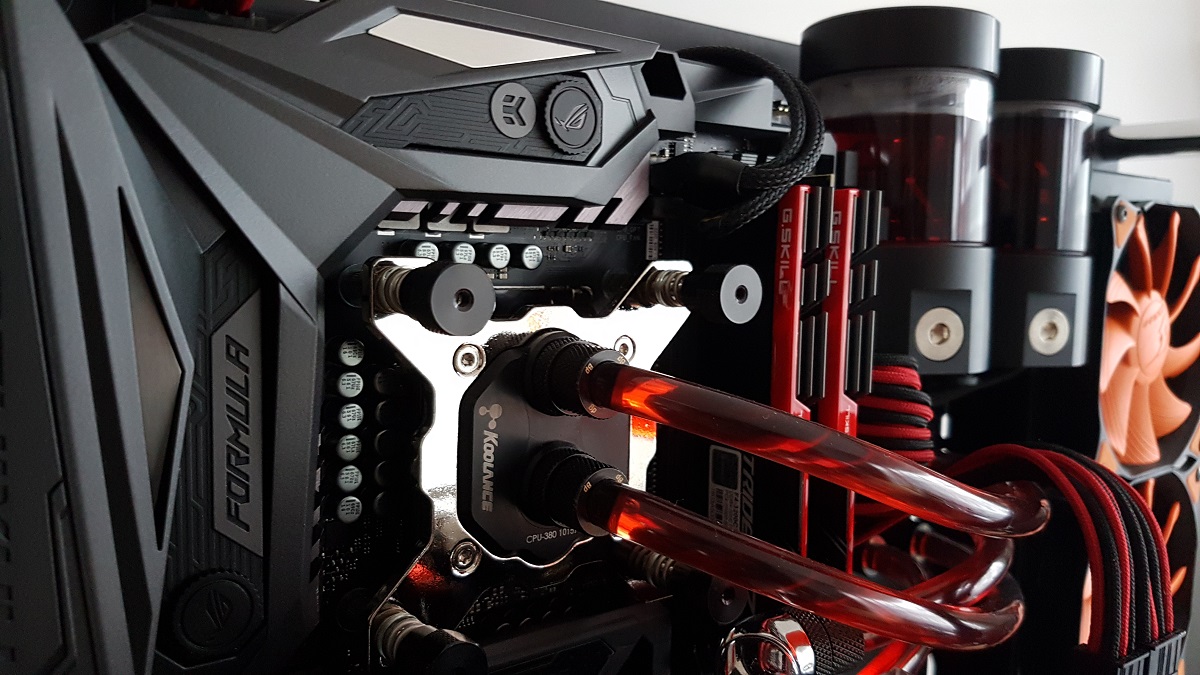

Ładny setup



Nie wiem tylko, czy przy Formule nie lepiej wyglądałby inny blok, np taki Raystorm albo Ice Force....

[VSS 95]

dzięki,

owszem jest kilka fajnych bloków , ale nie mam czasu by to ogarnąć ,ale będą nowe bloki na obu platformach, a 380tka to taki blok któremu nic nie jest straszne obecnie ma status jako robocza cześć układu , swoje lata światłości ma już dawno za sobą ,
