PROspectator

[obroncaprawdy 0]

Prospectator to znaczy poszukiwacz.

Jako nowicjusz będę próbował znaleźć swój przepis na tą budkę.



Z góry uprzedzam:

że podzespołowo wypadam poniżej przeciętnej,

że z jakością zdjęć będzie zwyczajnie kiepsko,

że owoc moich prac może być dla niektórych żałosny,

ALE mam nadzieję że znajdzie się tutaj miejsce również dla mnie,

a ja ze swojej strony obiecuję, że się postaram.

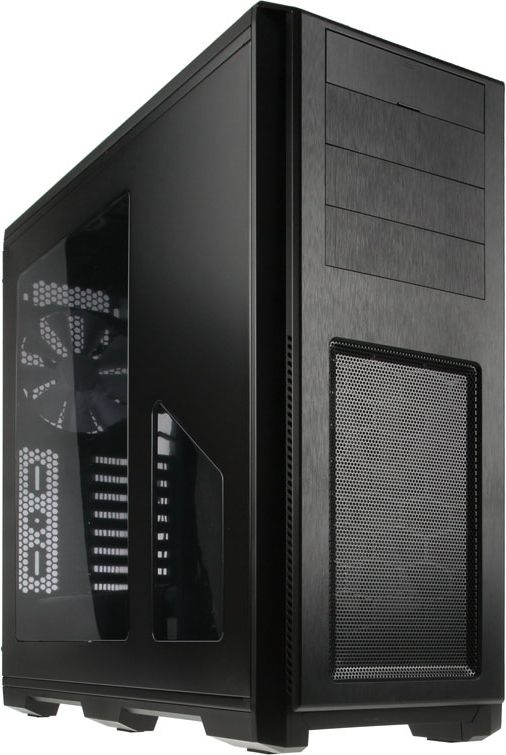

Phanteks Enthoo Pro mam już u siebie około roku i był to czas przez który wzajemnie się poznawaliśmy.

Jest to buda z perspektywami (PROSPECT to alternatywna opcja na tytuł workloga ), ale mająca pewne wady. Po użytkowaniu kilkumiesięcznym i rozłożeniu obudowy,okazuje się że niektóre panele samoistnie się odkształcają.

Obudowa skręcona trzyma się dobrze - ale usuwając przedni cover diametralnie tracimy na sztywności budy.



Z innych wad:

1. Nie pełna piwnica (tzn. zachodzi tylko na część podłogi)

2. Brak dobrej ochrony przeciwkurzowej na topie.

3. Do chłodzenia AC sprawdza się świetnie i jest wiele miejsca na dyski i panele 5.25 - natomiast do wodowania z dużą pompą typu d5 (a już zwłaszcza ze zintegrowanym rezem) zaczyna się "kurczyć".

- tutaj zwłaszcza miałem problem ze znalezieniem sposobu na zamontowanie pompki do którejś ze ścian/podłogi.

4. Słabej jakości wentylatory seryjne (zwłaszcza przedni 200 mm) - do wymiany.

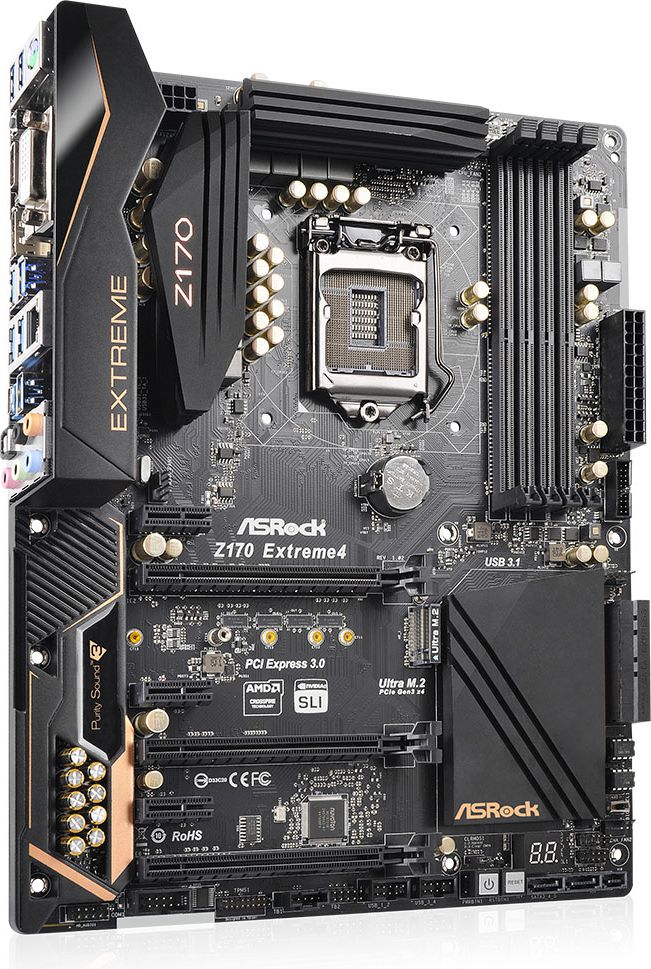

Płyta, na której zbudowałem config, to dla mnie jeden z ładniejszych, stonowanych mobasków ever. Na razie chodzi sobie z i5 6500.







Tak prezentuje się surowa wersja mojej konfiguracji. Sorry za zdjęcie - będzie lepiej.





Pierwszy etap tego projektu to wodowanie, ale zmian typowo z dremelem w ręku też będzie kilka. Obiecuję że nie będzie to buylog - I promise.

Między innymi planuje specjalne okienko z widokiem na rez, własne oploty, wymodzenie covera i wymianę panelu bocznego.

Pierwsze zmiany niebawem.



Stay tuned!



[rudnis 0]

Zarzucam monitoring, może być ciekawie. Masz już graty do LC?

[obroncaprawdy 0]

@rudnis86 mam już graty lc.





Pierwszą istotną dla tego "vloga" informacją jest fakt że zdobyłem lustrzankę i ( może jeszcze nie w tym poście ) ale jakość zdjęć się poprawi.



Uwaga. Retrospekcja.





Bądź mną.

1.Miej kompa z obudową z czasów kiedy malowanie w środku było takim rarytasem jak "pupa szesnastolatki" z kawału o Jasiu.

2. Wymarz sobie ładną i świecącą budkę.

3. Właśnie ją kupiłeś. Ale extra. Pic rel.





4. Przy pierwszych modernizacjach( wymiana boxa na grandisa) zrozum że ta budka to straszne gunwo.

5. Ciasnota, blacha z tektury, filtr na dole to imitacja filtra, a plastikowa nóżka odpada bo ma taki kaprys. Pic rel.







6. Btw. Grandis +ram z radiatorem? Owszem ale tylko z jednym wentylatorem w środku.(oczywiście to nie wina budy, ale wrzucam dla potomnych) Pic rel.







7. Zrozum w co się wpakowałeś i już myśl o nowej obudowie. Tym razem odrabiasz pracę domową, spędzasz godziny, oglądasz recenzje -> Enthoo Pro.

8. Z miejsca wyrzucasz frontowy 200mm i wkładasz dwa corsairy af120.





9. Po przesiadce z zalmana bardzo pozytywne wrażenia. Miejsca co nie miara. Ale już nie masz magicznie świecącego wentyla od zalmana <smuteczeq> więc  lutujesz i instalujesz ledy (najtańsze białe zimne 3528)





10. Po wrzuceniu do środka betów okazuje się że pasuje to wszystko jak pies do jeża. Zwłaszcza czerwone elementy nie mają racji bytu. Kable z zasilacza również.

Dygresja: Nie wiem jakie były dalsze losy tej nowiny. Ale wtedy też były przecieki o wyginających się pcb rodziny skylake kiedy pracowały w zestawie z niektórymi ciężkimi coolerami. Dlatego odpuściłem montaż grandisa, bojąc się nieprzyjemności i postanowiłem pomęczyć się chwilę na boxie do czasu zwodowania kompa.

Jak się okazało ta "chwila" trwała prawie rok.







11. Wymieniasz zasilacz na ten kilka klas wyżej. I to czuć. W życiu nie myślałeś że można się tak jarać zasilaczem. Co ciekawe okazuje się że corsair rozmiarowo jest trochę dłuższy od anteca vp 500.









12. No i pierwsze przymiarki do LC. Ale o tym - już w następnym odcinku. Do usłyszenia.









[huckinCharlie 0]

tak dla weny



[imiemichal 0]

W tej obudowie nie będziesz miał łatwo. Mi się udało upchnąć 3 chłodnice:360+2x240 z ddc w środku.

Zdjęcie jeszcze przed zalaniem białym pastelem.

[obroncaprawdy 0]

13. WORKLOGA CIĄG DALSZY





Mając ograniczony budżet i brak doświadczenia czas jaki minął od pierwszego zakupu pod LC do uruchomienia podstawowej pętli to mniej więcej rok.





14. Zapytacie czemu tak długo?





Po pierwsze zbieranie doświadczenia. Planowanie LC dla każdego nowicjusza to trudny i żmudny okres. Nie inaczej było w moim przypadku.

Na początku przeczytałem kilka poradników, pomocny okazał się też youtube i kanał dazmode.

Dużo dobrych chęci i pomocy padło ze strony @zawisztheblack, za co w tym miejscu chciałem mu podziękować. Do tej pory zresztą czasem mu zawracam głowę^^.



Postanowiłem na przetarcie szlaków zwodować samo CPU.





15. Obudowa



Kilka słów odnośnie samej obudowy. Obudowa jest godna polecenia, ale kilka rzeczy nie przemyślałem do końca w momencie jej kupna.



- jestem zwolennikiem tzw. "clear look" - bez widocznych dysków, napędu dvd, zatok 5,25 itp.

Najlepiej byłoby mi wziąć coś pokroju Define S, ale że było już po ptokach to postanowiłem trochę dostosować E Pro do swoich upodobań,

które nie ma co się oszukiwać - kształtowały się miesiącami m.in. na tym forum.





- Buda jest ekstra jak jest w całości skręcona, pozbywając się przedniej zabudowy na dyski, pozbywamy się stabilności, na której jednak bardzo mi zależało.

To jest chyba jak dla mnie największy minus tej budki. Wiem na przyszłość, że chciałbym coś o odrobinę grubszych blachach .





16. Możliwości upakowania LC do budy.





420slim (góra) + 240 front/bottom) to optimum dla Enthoo Pro.





17. Step by step.

Plany planami realia realiami. Z racji tego, że musiałem się liczyć z kasą, to rozłożyłem wydatki w czasie. Najpierw kupiłem używaną 240 od HardwareLabs z myślą o założeniu prostej pętli na procesor.

Był to mój pierwszy komponent LC. "Na raty" składałem swojego pierwszego kompa jeszcze na studiach, kompletowanie LC też postanowiłem poczynić tą metodą.



W ciągu około trzech miesięcy udało mi się zebrać mały zestaw:

· chłodnica Hardware Labs GTS-Lite 240

· EK Supreme HF

· EKWater Blocks EK-D5 Vario X-RES 140

· 8x złączka barrow 10/16 z aliexpress

· wąż 10/16 Primochill



Kiedy przyszły mi już wszystkie podzespoły niezbędne do wodowania, zacząłem zabierać się do dzieła.



18. Wtedy na pierwszy plan wyszły dwa problemy:

• Problem złączkowy
• Problem montażu pompy D5 Variow komplecie z topem od EK



19. Problem złączkowy.



Summa summarum nie obeszło się bez mega wtopy. Pół godziny spędziłem na próbie skręcenia węża w złączce. Skrobanie wężyka nożem, trzymanie końcówki we wrzątku, "rozbijanie" węża - nic nie pomagało... Nakrętki nie chciały za nic w świecie wejść na węża. Co najlepsze po kilkukrotnym rozbijaniu węża, trzymaniu we wrzątku nawet udało mi się jakoś go nałożyć ale o skręceniu nie mogło być mowy .



20. Problem montażowy.



Mając duże combo pompa+rez i zero doświadczenia, dochodziłem do obłędu myśląc jak to zamontować.



Sami zobaczcie, jedyne miejsce na ściance do której można przymocować combo d5 to okolice przepustów,

ale podziurawiona blacha i fakt, że w owym miejscu są porty SATA, USB3.0 i zasilanie ATX24 czyni to rozwiązanie awykonalnym.

Drugi sposób czyli użycie specjalnego bracketu dołączanego do obudowy również okazało się niemożliwe.

Pompa kolidowała z kartą graficzną, której plastikowa obudowa wychodziła poza obrys PCB...









21. Odłożenie planów na przyszłość.



Nie mogąc sobie poradzić z tymi problemami, delikatnie mówiąc olałem temat. Czas mijał, a ja więcej grałem niż dłubałem w kompie...





22. Zakup ramu.

uwaga spoiler

Pierwszym krokiem do przodu po krótkim zniechęceniu było uzupełnienie banków pamięci. Dokupiłem 2 kości DDR4 Crucial Balistix Sport LT po 4gb każda.



Po niedługim czasie użytkowania wyszły na jaw problemy z kompatybilnością RAM.Komputer czasami nie chciał się włączyć, a na MOBO pojawiał się wtedy kod błędu 55. Tenże kod sygnalizuje problem z pamięcią RAM. Widocznie 4 kości Crucial Ballistix Sport nie służą Extreme 4, zresztą te kości nie są oficjalnie na liście pamięci kompatybilnych i na kilku forach użytkownicy zgłaszali podobne problemy. Kończyło się to zazwyczaj wymianą pamięci na nowe i problem znikał.Trochę mnie męczyła ta kwestia, ale nie miałem możliwości szybkiej wymiany ramu.

23. ITX



W tzw międzyczasie ostro zafiksowałem się ideą ITX. Przemyślałem temat i uznałem że idea itx do przeglądania internetów i spełniania funkcji komputera zastępczego jest super.

Zwłaszcza kiedy będę majstrował przy swoim głównym PC.



Przyszła pora na decyzje.





Tak złożyłem maleństwo na bazieAsRock Q1900DC-ITX ( tą samą którą Elder w pewnym momencie rozważał do BlackIce.







I nawet na LAN-party do CSa sprawdził się świetnie.









24. Ambilight.





Mój monitor doczekał się delikatnego podświetlenia na najtańszych i nasjłabszych ledach 3258, ale za to znakomicie spełniających swoją funkcję.



25. Zakup głośników.







Do mojego setupu doszły głośniki Edifier R1700BT. Głośniki z bluetooth które nie tylko grają ale i wyglądają całkiem nieźle.





26. Pierwsze koty za płoty.



Kluczem do pierwszego wodowania był fachowy rzut oka i diagnoza Rafała z Video Blog Tech - notabene bardzo pomocny i bezinteresowny człowiek.

To był dla mnie w jakiś sposób przełomowy moment.  W rzeczywistości wszystko zrobiłem sam na własną rękę, ale dzięki niemu dowiedziałem się że moje złączki to tak naprawdę nie 16/10, tylko się walnąłem kupując złączki na aliexpress i zamówiłem w rozmiarze 13/10... ?‍♂️



Byłem zdesperowany wcześniejszymi niepowodzeniami i chciałem jak najszybciej uruchomić pętlę. Dokupiłem wąż 13/10, po 5 zł za metr oraz uni-holder za kilka złotówek i dalej już poszło.



























cdn





[obroncaprawdy 0]

27. Wiem, wiem... Póki co wrażenia estetyczne jak na PRL-owskim dworcu głównym.



Ale to uczucie, kiedy właśnie zmontowałeś pętle i obserwujesz jak płyn z bąbelkami przemieszcza się pomiędzy podzespołami - 10/10 polecam. Ale trzeba było ruszać dalej...





28. Trzeba było pozbyć się dysków 3.5' i napędu DVD. Został mi tylko 120gb SSD więc dokupiłem drugiego SSD-ka od Goodrama 240gb.













29. Wypad czerwony smoku.





Zmieniłem gtx 960 2gb od msi na strixatx 970 z blokiem wodnym, bloczek czeka na założenie, ale sam oryginalny backplate od Asusa robi robotę. I o ile ładniej się zrobiło...





Z tego miejsca pozdrawiam Dyndasa i Malika.

Mieć coś po takich gwiazdach to jest dopiero wysoko postawiona poprzeczka.





30. Życie to nie tylko zakupy, dlatego znalazłem czas na pobieżne ogarnięcie kabli i zawieszenie swojego ITX-a tak by ten nie zajmował powierzchni na biurku.







Nowy wieszak na słuchawki.











31.

Wiem - napisałem, że życie to nie tylko zakupy, ale jednak chyba nie miałem racji. Prezentuje wam mój nowy monitor QHD -DELL U2515H! I tak stałem się dwumonitorowcem.







32. W niewielkim odstępie czasu znalazła się u mnie pierwsza w mojej karierze klawiatura mechaniczna renomowanej i cenionej marki hykker xD . Gorąco polecam, jeżeli w niedalekiej przyszłości znowu trafi do biedronek.









33. I zaczęły się przymiarki do wycinania okienka



[3143k4r2 4]

1. Dużo pisania - mało roboty

2. Bez ładu bez składu

3. 15 wrzesnia głośniki już stoją u Ciebie na biurku ...

4. Zamiast skupić się na jednej rzeczy i zrobić kompa to bawisz się w jakieś klawiatury monitory mitx itd ...

5. Dla mnie 2/10

[obroncaprawdy 0]

Ad. 5.
Dzięki za opinie, postaram się żeby wkrótce było już 3/10.



Ad. 3.
6 sierpnia też już stoją, ale jakie to ma znaczenie.

Robię sobie narrację post factum, bo nie miałem czasu robic tego na bieżąco.

Nie pamietam wszystkiego idealnie w kolejności jakiej było.

Wolałem się cofnąć w czasie niż wrzucić poczatkowy post, a nastepny już w wersji finalnej.

[PatrykT 71]

1. Dużo pisania - mało roboty

2. Bez ładu bez składu

3. 15 wrzesnia głośniki już stoją u Ciebie na biurku ...

4. Zamiast skupić się na jednej rzeczy i zrobić kompa to bawisz się w jakieś klawiatury monitory mitx itd ...

5. Dla mnie 2/10



Może pochwal się swoim, pooceniamy Twoje dzieło

[Wozny Edzio 0]

Może pochwal się swoim, pooceniamy Twoje dzieło



Najgłupszy argument jaki można wyciągnąć w takiej dyskusji. Osoby które nie podzieliły się własnym zestawem nie mają prawa się wypowiadać?



Kolega napisał co mu się nie podobało, nie był niemiły, ma prawo do negatywnej opinii, nie ma co robić tego typu wybiegów.



Mi dla odmiany się czytało bardzo przyjemnie, jeszcze niewiele widać, ale proces pomału idzie do przodu, na pewno będę śledzić dalej.

[Delside 0]

Mi akurat podoba się taka narracja, wbrew pozorom buduje to hmm... "ducha" projektu? Pozostaje czekać na LC. Będę się przyglądać

[3143k4r2 4]

Może pochwal się swoim, pooceniamy Twoje dzieło



Szanowny forumowiczu, pragnę zauważyć iż jest to wątek o komputerze kolegi, nie moim Ja tylko wyraziłem swoją skromną opinie i tyle. Jeśli jesteś bardzo ciekawy to znajdziesz mój projekt...

[obroncaprawdy 0]

33. Oplatanie kabli.



W obecnym momencie gdyby zrobić głosowanie na najbrzydszy element setupu, stawiam dolary przeciwko orzechom, że większość wskazałaby na czerwone przedłużki.



Postanowiłem się z tym zmierzyć i zamówiłem paczuszkę z bit-techu.



















Jednak zdecydowanie nie byłem zadowolony z efektu. Być może to kwestia kiepskich paracordów ale bardziej prawdopodobne że dobrałem złe kolory. Zostawiłem tą kwestię jeszcze na jakiś czas...

Niestety...





34. Komfort przede wszystkim.





Do mojego stanowiska trafił fotel Markus z IKEA. Warto się rozejrzeć za tym fotelem na OLX, ja swojego kupiłem za jakieś 50% ceny nówki - a krzesło ma 10 lat gwarancji.



35. Pora na zielone paskudztwo.







Karta sieciowa nie mogła zostać w swojej pierwotnej formie.











Nie do końca odpowiadał mi ten kolor szczotkowanego aluminium, także zdjąłem okleinę i zdecydowałem się pomalować cover na czarny mat.



36. Kolorowych jarmarków.









Jak to mówił Bolec - Przydałoby się trochę kolorytu w tym smutnym jak czarny mat miejscu.

Diodę wziąłem z chin- totalnie na próbę, ale na razie podoba mi się na tyle że zostaje.





37. Nowe klamoty.





W przypływie głupoty i ekscytacji zrobiłem "deal ćwierćrocza" na tymże forum i stałem się posiadaczem nowych ramów i procka.















Czerwony element na ramach absolutnie nie wchodził w grę.









Komputer z nowymi ramami rozłożony na czynniki pierwsze.





[obroncaprawdy 0]

38. Wycinanie okienka.



Plan był taki:



- nie chce likwidować całkowicie przedniej blachy zasłaniającej "klatki na dyski" ( w moim przypadku pomkę i rezerwuar), bo ona dobrze usztywnia całą obudowę.



- górna część panelu - tutaj daję cover aby oczyścić jego wygląd.



- środkowa część panelu - wycinam okienko z szklaną szybą 2mm. Okienko ma na celu odsłonić podświetlony rezerwuar.





Zaczynamy od wycinania:















Efekt przed wygładzeniem imalowaniem.









39. Druga chłodnica.



Już od dawien dawna w planach była druga chłodnica, żeby ze spokojem móc podłączyć GPU do pętli  i wrzucić wentyle na minimalne obroty.



Dociera do mnie 420 slim od Magicoola.









Na chłodnicę powędrowały HP-140 Venturi.

















Przy okazji montażu chłodnicy 420 na topie trzeba było ogarnąć na nowo oświetlenie.











Od angeli przyszły też złączki i pasta termo.













40. To drill or not to drill.



Na front poszła druga chłodnica, która była wcześniej na topie. Żeby to ogarnąć potrzeba było troszkę porzeźbić w metalu.





Możecie zauważyć na powyższych zdjęciach że udało mi się pozbyć tych paskudnych czerwonych przedłużek. Jupi !



Zrezygnowałem też z USB 3.0 na froncie, bo ten sztywny odstający kabel mnie cholernie wkurzał przy portach na mobasie. Czego się nie robi dla wyglądu

.









41. Akcja rozpacz.

Przy próbie generalnej po zamontowaniu dwóch chłodnic wyszedł mały fail. Okazało się że chłodnica delikatnie cieknie ( 1 kropla sącząca się na ok. minutę) przy mocniejszym flow.



Czekało mnie kilka bonusowych godzin pracy. Spuszczanie płynu, rozbieranie pętli, lutowanie chłodnicy,klejenie chłodnicy klejem epoksydowym, 24h czekania na zastygnięcie kleju, testy na szczelność, w końcu ponowny montaż, ponowne lutowanie LED i ponowne napełnianie.



Uffff, udało się!





42. Panel boczny.

Poza ucięciem tych wystających kutasików od mocowania plexi i wycięciem samego okna, największym wyzwaniem było spiłowanie tych wystających krawędzi.

Bez wyrównania tych krawędzi nie można było myśleć o wstawieniu szkła hartowanego.

Zużyłem wszystkie tarcze które dostałem z proxxonem. Niestety ale schodzą one ekstremalnie szybko.

Warto wydać trochę więcej i dokupić sobie tarcze dremelowskie z tym systemem ala "click on".

Dwie tarcze od dremla wystarczyły żeby skończyć wycinanie panelu bocznego.

Tutaj pojawiło się pytanie:

zakładać uszczelkę czy nie?

Taki był zamysł, niestety uszczelka którą ja zamówiłem okazała się za mało plastyczna i nie mogłem jej dobrze wpasować w krawędź.

Póki co zobaczymy jak będzie wyglądała bez.

A tutaj macie jak DIY na którym się wzorowałem:



[obroncaprawdy 0]

43. LED Mode ON.

44. Z oknem jeszcze bez szyby.

Następny krok to wklejanie szyby i dalej to już czekam na rurki...

[3143k4r2 4]

No i tu juz widac efekty i skupienie sie na temacie

[obroncaprawdy 0]

45. Montaż szyby.

Zamówiłem szybę ze szkła hartowanego 4mm pod wymiar. Montaż na taśmie 3M VHB RP45 - trzyma bardzo mocno.

Enthoo Pro ze szkłem hartowanym i większym oknem wygląda na prawdę świetnie. Raduje oczy.

Naprawdę ten worklog daje mi sporo satysfakcji i bardzo się cieszę że zdecydowałem się na LC.

Obeszło się nawet bez gumy maskującej krawędzie, bo zwyczajnie nie było potrzeby jej użycia. Nie zmasakrowałem jakoś strasznie blachy przy wycinaniu.

Wystarczyły "poprawki lakiernicze".

Na lepszą sesję zabiorę obudowę jak tylko zrobi się lepsza pogoda. Środek delikatnie się już zdążył zakurzyć, więc będzie obowiązkowe czyszczenie przed.

Od miesiąca gromadzę pierdołki do hardtubingu. Jest już tego trochę, ale czekam na jeszcze kilka drobiazgów. Teraz kluczowe będzie nie spartolenie rurek.

W miejscu czerwonej taśmy dwustronnej zostanie przyklejony zrobiony przeze mnie cover.

Ostatnio kilkukrotnie spuszczałem wodę z pętli. Do tej pory robiłem to tylko przy użyciu strzykawki.

Będę musiał pomyśleć o zamontowaniu kranika, bo coś czuję że przy rurkach opróżnianie pętli z wody się nie uda wg starej szkoły.

[habahaba 2]

gdzie zamawiałeś szkło hartowane? i ile zapłaciłeś?

[obroncaprawdy 0]

Szkło hartowane zamawiałem ze strony szkło na wymiar. Mają siedzibę pod Krakowem i zamówienie wykonali sprawnie więc moge polecic. Na stronie możesz sobie dostosować szkło do swoich potrzeb.



Ja za zamówienie 4mm hartowanego i  2mm malutkiego zwykłego szkiełka  zapłaciłem 37 zł.



https://szklonawymiar.pl/

[Romuald21 0]

Takie coś to ja rozumiem ,to się nazywa modding .



Chwała za to ,że sam coś robisz ,sam wycinasz ,sam główkujesz ,a nie jak to współczesne mody pierw lista sponsorów ,potem buda , potem wszystko zaprojektowane w CNC ,i gościu nawet sam śrubki nie przykręci
