[Poradnik] modyfikacja biosu H110/H170/B150/B250/Z170/Z270

[moniek92 0]

Obawiam się że dalej tez będę potrzebował pomocy... opłacalność zakupu uzywanej i5 lub i7 siodmej gen jest rzadna...

też mam ten problem...

nie chciałby ktoś odpłatnie zmodować płyty asusa h110 z okolic warszawy?

[Paw79 1165]

Najlepszy w sieci rosyjski poradnik dotyczący uruchamiania procesorów Coffee Lake na płytach serii 100/200 został przetłumaczony na język angielski.

Jeżeli ktoś miał problem z cyrylicą to od teraz będzie miał łatwiej.



A tutaj cały proces pokazany na filmie:



[Krzychu32 0]

Witam!.

Posiadam płytę GA-Z170X-Gaming 7. Chciałbym posadzić na niej 8600/8700K, a najlepiej jakiegoś ESa 6/12t.

Aktualnie mam i5 6402 @ 4,4GHz i odczuwam czasem braki

Co na dzień dzisiejszy da się zrobić i będzie najkorzystniejszym wyjściem?

Edytowane 29 Listopada 2019 przez Krzychu32

[blubaju 922]

Masz dwa wyjścia:

1: Przesiąść się na Ryzena, sprzedając to co masz.

2: Możesz posadzić na tej płycie 8 i 9 gen Intela, wykonując modyfikację biosu w programie CoffeTime, oraz modyfikację padów na PCB procesora.



Pola oznaczone kolorem czerwonym i niebieskim musisz zaizolować.

[Krzychu32 0]

ESy też można posadzić, czy one nie podejdą?

[blubaju 922]

Można, wgrywając odpowiednie mikrokody. A nawet Xeony.

[Paw79 1165]

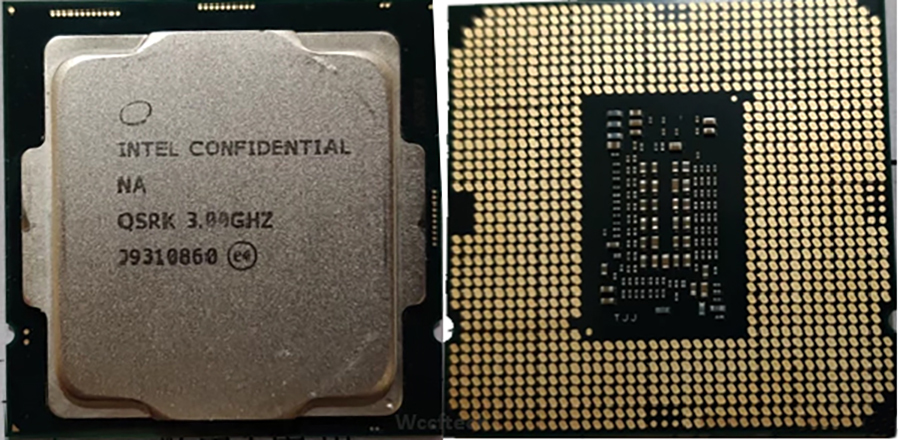

Podobno Comet Lake-S ma mieć 1159 pinów, ale na rozmiar wciąż pasować do gniazda LGA1151:





Tak tylko piszę...



Edit: Doczytałem że LGA1159 ma być dla słabszych jednostek, a dla tych najmocniejszych LGA1200.

Biorąc pod uwagę jaki przekrój procesorów można włożyć bez kombinowania na AM4, to nie wiem czy takie działania Intela to zwykła głupota, czy już sabotaż.

Edytowane 2 Stycznia 2020 przez Paw79

[Minciu 5765]

1159 przyjmie pewnie i3 ( stare i5 6/7gen ), i5 ( stare 8700K), i7 ( aktualne 9900K). I to będą największe zmiany, roszada w nazwach i wymuszenie innego układu pinów i pewnie stare krzemy A nowe i9 dostanie pewnie nową podstawkę I się nie zdziwię jak dalej będzie pasować w te samo gniazdko którego mają już gotowy projekt i dobre ceny w hurtowniach XD

[MitycznyJeż 482]

Jeszcze tylko niech rzucą datasheet z rozpiską landów



To info o dwóch socketach tylko na podstawie wpisu z cpu-z, czy ma jakieś głębsze i sensowniejsze źródło?



Ciekawe czy się ugną i wypuszczą chipset z odblokowanym OC ram dla ludu.

[blubaju 922]

Podobno Comet Lake-S ma mieć 1159 pinów, ale na rozmiar wciąż pasować do gniazda LGA1151:

...



Edit: Doczytałem że LGA1159 ma być dla słabszych jednostek, a dla tych najmocniejszych LGA1200.





Gdzie to przeczytałeś takie rewelacje? Ja z kolei przeczytałem że ma być jeden socket LGA1200 dla całej palety procesorów CometLake a nie żadne dwa osobne.

Dużo jest w sieci artykułów typu "FAKE News" również z dziedziny IT



Zresztą CometLake to kolejne pudrowanie trupa nic ciekawego.

Edytowane 3 Stycznia 2020 przez blubaju

[Minciu 5765]

Na PPC jest art.



OC ramu na podstawkach dla ludu będzie, ale do 2933MHz. Na więcej bym nie liczył.

[blubaju 922]

OC ramu na podstawkach dla ludu będzie, ale do 2933MHz. Na więcej bym nie liczył.

Przecież tyle natywnie ma obsługiwać kontroler RAMu w ComekLake, więc to nie żadne OC.

[DisconnecT 3208]

Jeszcze tylko niech rzucą datasheet z rozpiską landów



To info o dwóch socketach tylko na podstawie wpisu z cpu-z, czy ma jakieś głębsze i sensowniejsze źródło?



Ciekawe czy się ugną i wypuszczą chipset z odblokowanym OC ram dla ludu.



Jeżeli odwalą manianę z dwoma podstawkami, to raczej odpowiedź na Twoje pytanie jest już znana i nie nie będzie przychylna

Intel generalnie zachowuje się jak by AMD nadal tkwiło z FX'em.

[Minciu 5765]

Realizują RoadMap z obsuwą czasową ale ustaloną za czasów FXów.



Brakuje tylko jeszcze CPU lutowanych z płytą.



Przecież tyle natywnie ma obsługiwać kontroler RAMu w ComekLake, więc to nie żadne OC.



Natywnie to mogliby dać 3600 z kontrolera, a to co powyżej uznać jako OC. Tylko kto wtedy kupiłby płyty do OC za dopłatą ? Nie bez powodu sztucznie się ograniczają

[thomson 0]

Witam,



Mam sytuację jak poniżej, czyli CoffeeTime'm nie dodam tutaj microcodów, zależało mi chociaż na dodaniu 7gen kaby lake. Płyta oem z chipsetem Z170 - bios. Doradzicie coś?



[blubaju 922]

A jak dodajesz mikrokody? Metodą automatyczną czy Advanced mode? Spróbuj tej drugiej metody. Może być też tak że ten bios ma ograniczenie do tylko jednego mikrokodu i więcej nie dodasz. Spróbuj usunąć ten jeden mikrokod i wstawić inny.

Zresztą jak otworzyłeś ten bios w CoffeTime, jak z tego linku co podałeś jest tylko wersja biosu do aktualizacji spod Windowsa? Dla CoffeTime musi być bios z rozszerzeniem ROM/BIN

Edytowane 10 Marca 2020 przez blubaju

[thomson 0]

Normalnie wypakowałem RARem ten plik z biosem i jest plik .bin. Chyba że musi byś to wsad sczytany bezpośrednio z kostki programatorem.

Opcje "0" Microcodes mam nieaktywną.

[blubaju 922]

Zapomnij o dodaniu jakichkolwiek mikrokodów. Jest to płyta OEM bez wsparcia w CT, natomiast masz mikrokod do obsługi KabyLake w pliku IMAGEO35.BIN

Teoretycznie można dodać mikrokod dla CoffeLake ręcznie starą metodą, ale to jest dużo roboty i wymaga użycia kilku programów bo trzeba przerobić tez mapę SKU, ACPI

Edytowane 11 Marca 2020 przez blubaju

[yaro2003 13]

Witam, zaciekawił mnie ten temat bo miałem w planach zmianę na i5 lub nawet i7 ale zerkając na ceny używek to w grę wchodziła by tylko zmiana platformy. PC ze stopki.



Ale do rzeczy:

Prześledziłem wątek od 1-szej strony i wydaje mi się że wyłapałem co trzeba, w razie pomyłki proszę o naprowadzenie, mam:

1) ME w wersji 11.6.0.1126

2) czyli obejdzie się bez programatora?

3) celuję w i3 9100F - czy trzeba będzie izolować piny?

4) mam przerabiać bios w tek wersji jaką mam teraz czy najnowszy?



Chciałem pobawić się coffee time v0.85a ale utknąłem na próbie wczytania pliku z biosem do programu. Tzn. program zamyka się po wybraniu pliku z biosem. Próbowałem również z uprawnieniami administratora.

Próbowałem z biosem 1.6 taki jaki teraz mam (czy mam operować na najnowszym?) występuje w 3 wersjach (DOS,ROM,WIN), na każdej skutek taki sam.

Próbowałem na 2 komputerach z Win10 64bit bo w 1-szym Defender blokował wszystko w 2-gim defender wyłączony i brak antywira.



Plik z biosem jakie powinien mieć rozszerzenie?

[blubaju 922]

odp.1 ME jest OK nie trzeba aktualizować

odp.2 Aby wgrać zmodyfikowany bios potrzeba programator.

odp.3 Nie, w przypadku i3 CoffeLake nie ma takiej potrzeby.

odp.4 Możesz przerobić bios od wersji 1.6 i nowsze.



Plik z biosem do modyfikacji musi być z rozszerzeniem ROM (wersja 'Instant Flash" ze strony producenta)

[MitycznyJeż 482]

3) Teoretycznie można dostać te cpu w dwóch wariantach - stepping B0 oraz stepping U0. Ten drugi bazuje na krzemie 6 rdzeniowym, a więc może być potrzebne izolowanie pinów. Steppingi można odróżnić po smd'kach na spodzie CPU - była gdzieś fotka porównawcza w necie.

Edytowane 18 Marca 2020 przez MitycznyJeż

[yaro2003 13]

Ok, wiem że są 2 wersje tego i3 ale nie wiedziałem że jedną trzeba izolować - dzięki za info. Rozpiskę z izolowaniem pinów mam i tą fotkę porównawczą steppingów też.



Jutro zajmę się zabawą z coffeetime i w razie problemów będę pisał.



Odnośnie pkt.2: na pewno trzeba używać programatora jeśli nie cofie się ME do starszej wersji? Bo ja zrozumiałem że wgrywam standardowo np z pena.

[papa_ODYN 0]

https://linustechtips.com/main/topic/1118475-guide-running-coffeelakerefresh-cpus-on-skykabylake-motherboards/



Jeśli dobrze czytam tabelkę, to rozumiem że nie pobawię się i9 na msi z170a xpower gaming titanium edition?

[blubaju 922]



Odnośnie pkt.2: na pewno trzeba używać programatora jeśli nie cofie się ME do starszej wersji? Bo ja zrozumiałem że wgrywam standardowo np z pena.

Tu nie chodzi o wersję ME, tylko w ogóle możliwość wgrania zmodyfikowanego biosu. Standardowo poprzez "Instant Flash" z pendriva nie wgrasz, płyta rozpozna że bios był modyfikowany i odrzuci możliwość aktualizacji. Na mojej z170 Extreme4 bez programatora się nie obyło.

Edytowane 18 Marca 2020 przez blubaju

[masterlight 44]

Ok, wiem że są 2 wersje tego i3 ale nie wiedziałem że jedną trzeba izolować - dzięki za info. Rozpiskę z izolowaniem pinów mam i tą fotkę porównawczą steppingów też.



Jutro zajmę się zabawą z coffeetime i w razie problemów będę pisał.



Odnośnie pkt.2: na pewno trzeba używać programatora jeśli nie cofie się ME do starszej wersji? Bo ja zrozumiałem że wgrywam standardowo np z pena.



Jak jesteś zainteresowany to miałbym xeon 1230v5 (brak igpu, mnożnik o dwa mniejszy niż w i7 6700) + biostara TB250-BTC (płyta ma zmodyfikowany bios do obsługi xeonów) do wymiany za twój procesor, płytę główną (ze stopki) oraz dopłatę wynoszącą 280zł. Procesor sprawny(nie taki, jak ten szrot który jest obecnie na allegro) zakupiony ponad rok temu od użytkownika z konkurencyjnego forum.
