vladipl

[WORKLOG] - przebudowa LC i całe nowe okablowanie Phantex Luxe 2

Rekomendowane odpowiedzi

Czołem!

Jakiś czas temu zadręczałem forum pytaniami o LC, dobór podzespołów etc w TYM WĄTKU Serdeczne dzięki za pomoc wszystkim a w szczególności Zawiszy :)

Maszynka działała jak marzenie... no może poza zrąbanymi sterami od AMD, ale z tym sobie jakoś poradziłem i jest już stabilnie, bez spektakularnych zwisów.

Po roku czasu zajrzałem do środka obudowy i ku mojemu zdziwieniu sporo cieczy ubyło - ogólnie około 50ml, do tego przypomniało mi się, że na bloku GPU zaczął się zbierać pył miedziany z chłodnic. Szybkie foto i zobaczyłem to:


Przy bardzo dużym zbliżeniu widać też, że pomiędzy finami zebrało się trochę "czegoś" co z pewnością blokuje flow, bez rozebrania bloku się nie obejdzie.

W poprzedni wątku pokazałem Wam też sporą rysę na spodzie bloku CPU, nie powiedziałem natomiast o tym, że listwa LEDw tamtym bloku po prostu zdechła i nie działa... poważnie... a żeby skorzystać z gwarancji musiałbym cały odesłać... poważnie... ?

Kupiłem więc nowy bloczek Phanteksa (tak, jestem fanboyem Phanteks. Przyznaje się bez bicia) Glacier 360A - O TAKI

Jak już rozbieram całość to zacząłem oglądać jak ludzie w necie porobili swoje Enthoo Luxe2 i naszła mnie ochota na DistroPlate na tylnej ścianie obudowy... na przykład TAKIE i jakby to powiedzieć... w pudełku wygląda tak ;)


Oczywiście zmienia to całkowicie koncepcję i do przebudowy jest cała kanalizacja. Złączek na szczęście aż tak dużo nie było już potrzebnych więc łatwo poszło.

Jako, że miałem jeszcze troszkę z budżetu na zabawki od Phanteksa wziąłem też zestaw narzędzi TAKI  jest absolutnie świetny. Bity bardzo wysokiej jakości, full magnetyczny z wysuwanym trzpieniem. Jako fanboy zakończyłem onanizm i z niecierpliwością czekałem na przesyłkę... długo czekałem... z długo, bo w międzyczasie napatrzyłem się na cuda jakie ludzie robią z kablami i krytycznym okiem spojrzałem na swoją budę. Ale co ja tam będę opowiadać, sami zobaczcie:

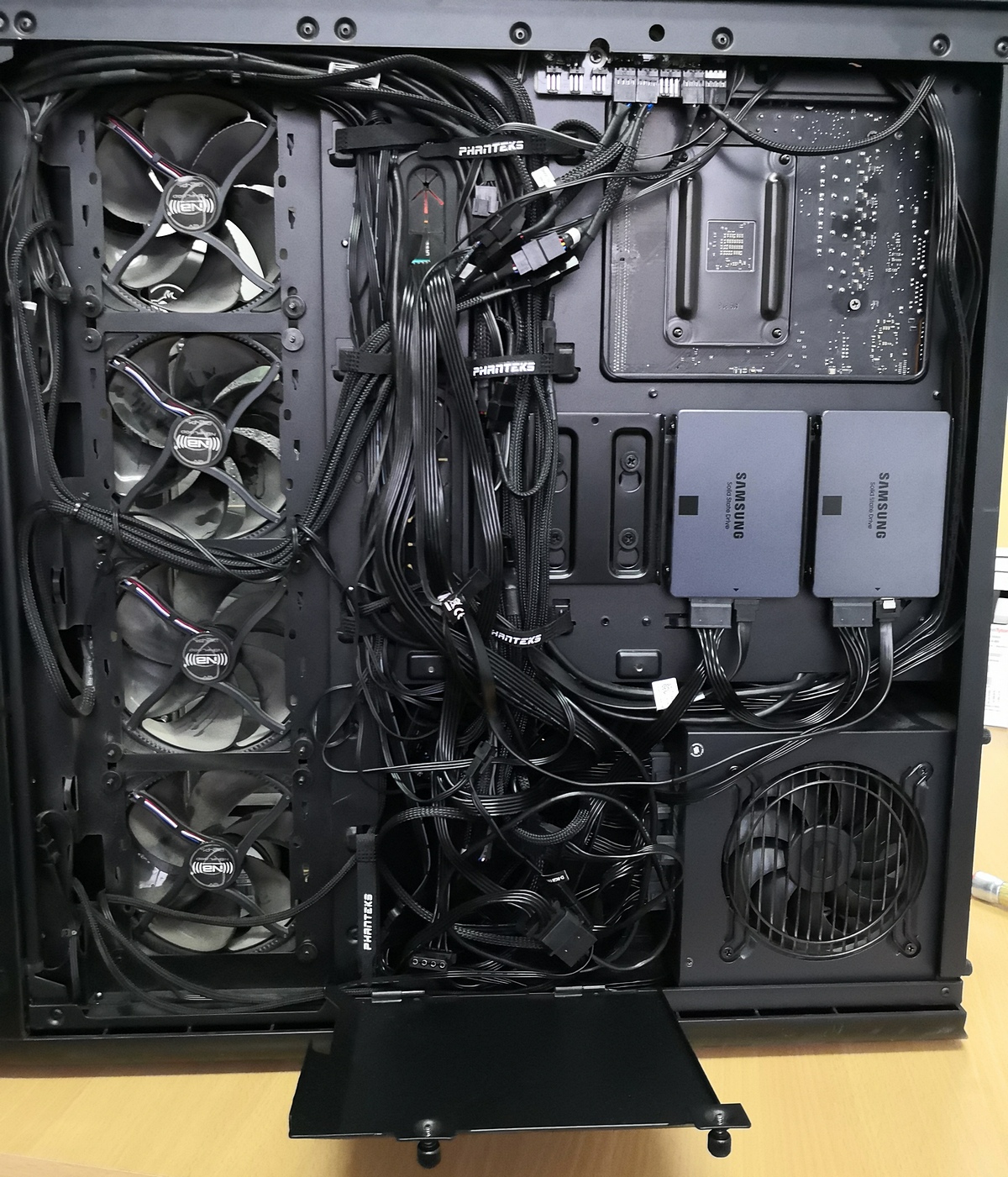

Przed_buda_otwarta_wnetrze.jpgPrzed_buda_otwarta_kable_klapa_otwarta.j

Słabo nie? A mówiłem w ogóle, że MPS się zrypał i nie działa? A żeby oddać na gwarancję to trzeba go wysłać... jedna rada jak ktoś myśli w ogóle nad przepływomierzem działającym na zasadzie pomiaru ciśnienia pomiędzy dwoma punktami układu - darujcie od razu sobie, dokładność pomiaru z czapy, w dodatku w czasie zmienna jak płyn zaczyna się starzeć. Od razu kupujcie HighFlow i bez marudzenia będzie.

Jutro opiszę co kombinuję z kablami. Będzie to pewnie długa historia o lutowaniu i oplotach w kolorze Shade-19 oraz Italian-Red ;)





  • Like 1

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jeśli chcesz prowadzić worklog, to poproś najlepiej moderatora o przeniesienie tematu na to podforum :).

To, że ciecz paruje to standard, nawet z zamkniętego układu typu AiO powoli ubywa cieczy. Podobnie dzieje się przy custom LC. Im wyższe temperatury w układzie, tym ciecz szybciej odparowuje. Wiele zależy od typu węży czy rurek, które się używa. Inna sprawa, że bardziej rozbudowane układy LC potrafią się bardzo długo odpowietrzać do momentu, gdy 100% powietrza ucieknie, dlatego nawet tydzień po zalaniu może powoli ubywać cieczy z rezerwuaru,

Blok GPU wygląda tragicznie. Musiało być sporo syfu w chłodnicy jeszcze :/

Blok Phanteksa jest spoko - ma bardzo niską restrykcyjność przepływu. Pod względem wydajności wypada ok.

Co do przepływomierza to syf, który jest w bloku GPU pewnie osadził się tez na membranie MPSa i go zatkał, przez to nie działa. Zdecydowanie lepiej iść w standardowe przepływomierze z wirnikiem.

Z kablami powodzenia, bo jest tu sporo do ogarniania :P.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jestem ciekaw co zdziałasz z tymi distroplate. Ale jak na tak ogromną obudowę masz tam obecnie pustawo. I czemu miałeś wentylatory zasłonięte kolosalnym rezerwuarem :szczerbaty:

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

@specgaming tam za rezem jest jeszcze 45mm powietrza. Dolny wentyl ma tylko 14mm na części powierzchni bo jeszcze D5 tam siedzi. Flow jest dzięki temu całkiem niezły.

@zawiszatheblack - MPS od początku dziwnie działał, po zlaniu cieczy z układu w środku gumki są lekko zabrudzone ale po dmuchnięciu wszystko zleciało, także sądzę, że to po prostu szajs i tyle. Z innej beczki High Flow 2 jest niewiele (autentycznie niewiele) większy od tego MPSa więc nie ma co wybrzydzać, że się nie zmieści i od razu go brać.

Z innej beczki - Phanteks Luxe 2 to mega fajna buda z kilkoma mankamentami:

1) - z frontu za panelem brakuje 3mm miejsca na troszkę grubsze wentyle 140mm - niby się doyka, ale trzeba na prawdę użyć trochę za dużo jak na mój gust siły.

2) - okablowanie od LEDów - tu widać, że współpraca chińskich współproducentów nie zabanglała tak jak powinna. Listwy ledowe są klejone na gluta w aż 1 miejscu per listwa... glut jak to glut przy odkręcaniu sam odpadł i listwę musiałem wklejać ponownie. Do tego kable od każdej z listw (są 3) mają 20cm, później idą do modułu sterującego na topie osobnym kablem ze złączką - czyli z frontu mamy już 3 za długie kable które wyglądają paskudnie... a najlepsze jest to, że wystarczy odpiąć te złączki i podłączyć kable bezpośrednio do panelu sterującego bo ich długość spokojnie wystarczy do zrobienia tego. I nagle 3 paskudy znikają.

3) kabel od USB 3.2 z frontu na mobo jest po prostu za krótki - poważnie brakuje około 3cm, żeby w ogóle go podłączyć do MSI x570 ACE, a żeby go puścić choćby tak, jak kable USB 2.0 (te z niebieskimi szerokimi końcówkami) to zapomnieć - albo na skos, albo wcale. W ten sposób musiałem go po prostu wywalić, a szkoda... może kiedyś uda mi się kupić taki kabel który będzie pasował to go zamontuję.

4) nikt nie pomyślał o zatoce 5,25 na Aquaero, albo jakiś inny kontroler. Po prostu nie i tyle. Można to było nawet zrobić w miejsce drugiej płyty mITX... hmmm śmierdzi mi tu modem w przyszłym roku który chyba wykonam ;)

właściwie tyle, reszta jest kozacka :)



Od rana walczę z kablami. Wywaliłem wszystko co się dało z obudowy i tworzę je na nowo. I tu mam w sumie 2 pytania. Kontrolerem którego używam jest Aquaero Quaddro z 4 kanałami wentyli. 1 kanał mam na pompę i to zostaje jak jest,

1) natomiast chciałem połączyć wentylatory w 3 grupy - front (3x140mm), góra (3x140mm), ściana+podłoga (6x120mm), splittery które mam są równoległe (w sensie 1 złączka żeńska na kontroler + 4 męskie do podłączenia wentyli. Chciałbym aby z każdej grupy do Quaddro szedł tylko 1 kabel (czyli krótkie od wentyli do jednego kabla i dalej do kontrolera) - pytanie tylko czy robić je równolegle, czy szeregowo?

2) oświetlenie DRGB, a raczej kable do niego - no po prostu masakra z tymi kablami. Za krótkie, nie da się ich ułożyć, idą przez środek... psują "moje chi" i muszę z nimi coś zrobić. Patrząc na kable widzę że DRGB to po prostu jeden wieki szereg i też zacząłem myśleć, żeby tak zrobić - zrobić custom kable w oplocie z dolutowanymi wtyczkami do urządzeń - w sensie zebrać je w jednym miejscu i jedną wtyczką podpiąć pod mobo (w MSI to chyba wtyczka JRAIBOW będzie). Ma to w ogóle sens? A może kable z obudowy zrobić nowe wlutowując je bezpośrednio w listwy a do bloków CPU, GPU, Distroplate, i rezerwuaru zrobić osobne kable pod wymiar z wtyczkami?





Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ciepłe powietrze z przedniej chłodnicy w połowie wyciągasz bocznymi wentylami, w drugiej połowie zostawiasz bo odcinasz distro plate.

Ciśnienie mocno negatywne:
- 5 wentyli IN w tym 4 przez radiator
- 8 wentyli OUT w tym 5 bez radiatora

Dla tego cały komputer w środku zawalony kurzem.



Moim zdaniem sporo pracy jeszcze trzeba tam włożyć i zmienić koncept układu chłodnic i wentyli ;) No i węże też trzeba zmienić ?

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

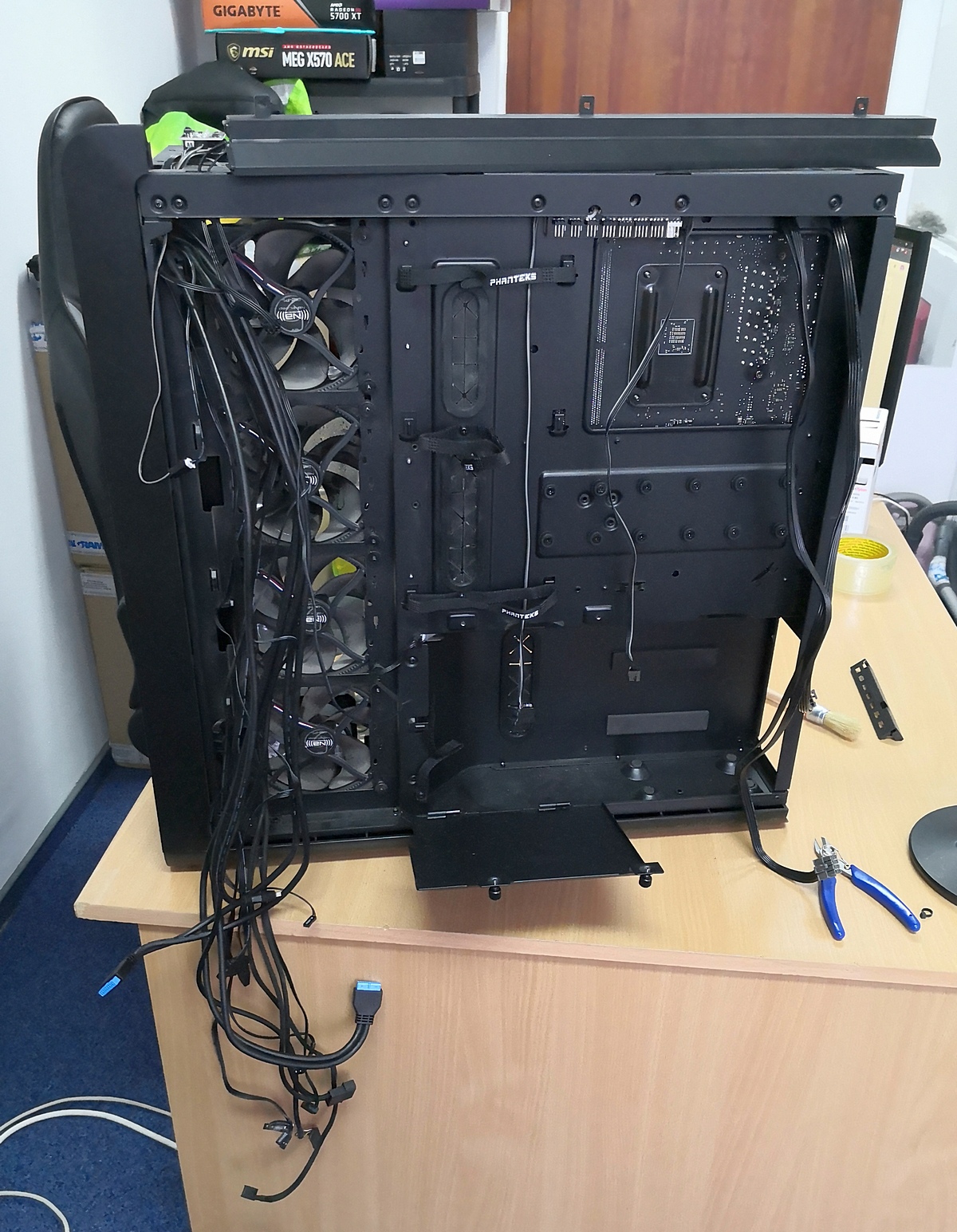

Po wybebeszeniu ze zbędnych kabli zostało to co buda sama z siebie dała, zobaczcie ile tego jest do posprzątania:

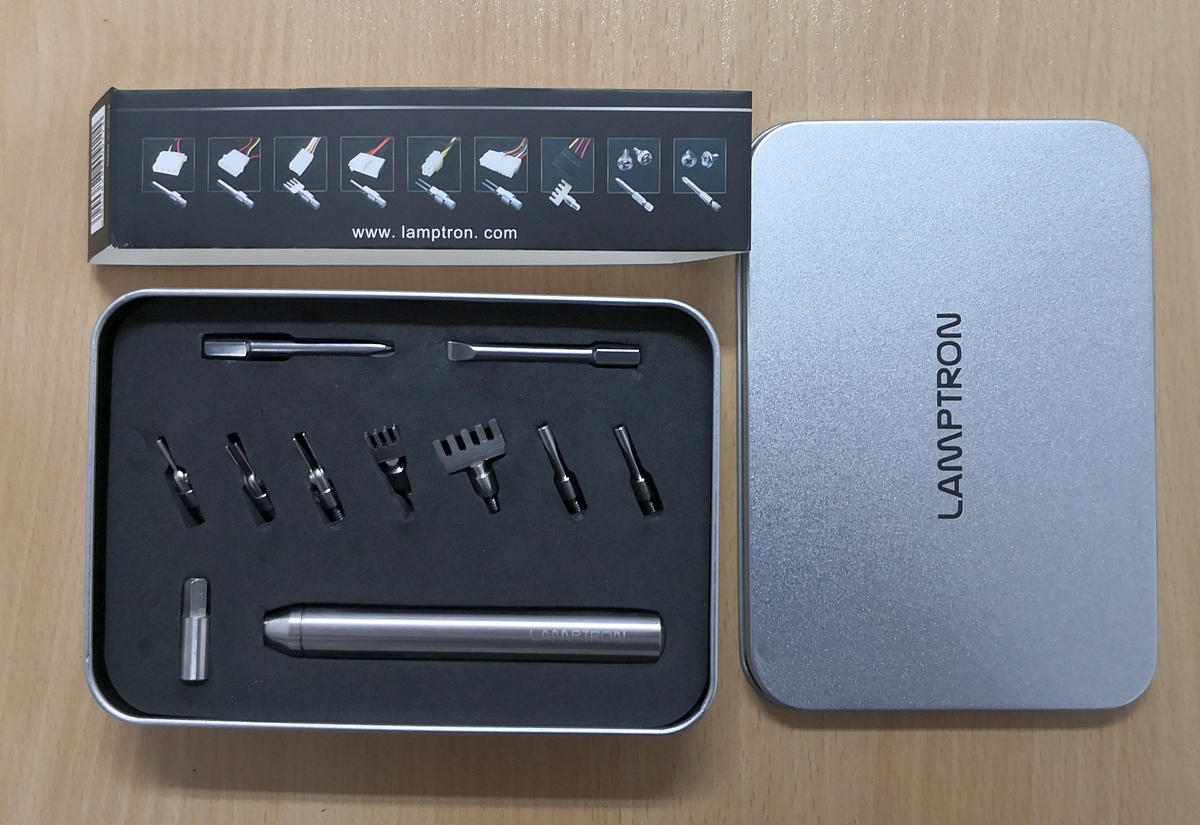

Co mi przypomina że nie pochwaliłem się narzędziami ;)

Jako totalny laik który zawsze idzie swoją drogą kupiłem gotowe zestawy. Ekstraktory Lamptrona i zestaw do kabli od Alphacool.


I powiem tak - jeśli chodzi o Lamptrona - jest spoko. Robi robotę, dobrze się tym pracuje (po lekkim namagnesowaniu "trzymadełka", fabrycznie były za słabo).

Natomiast jeśli chodzi o Alphacool... wali dalekim wschodem aż za bardzo. Obieraczka do kabli jest OK - robi robotę, choć troszkę kaleczy, cążki są nieprecyzyjne i po 2 dniach roboty się lekko wystrzępiły (na miedzianych kablach AWG16), ekstraktorów jeszcze nie używałem i chyba nie będę... a zaciskarka... zrobi robotę, bo innej nie mam, ale drugi raz bym się nie zdecydował na nią, nie da się za bardzo zacisnąć molexa "do połowy" bo jest ona zapadkowa i albo za słabo będzie, albo za mocno i nie da się wsadzić kabla. Pozostaje wepchnięcie w pełni otwarty pin i delikatna praca zaciskając, żeby pin nie wypadł z zaciskarki.



Przed chwilą kurier przyniósł ostatnie złączki, kabel i nowy płyn więc, jak tylko ogarnę kable 2x8pin CPU, ATX i 2x8 pin GPU biorę się za hydraulikę. Może do poniedziałku skończę.

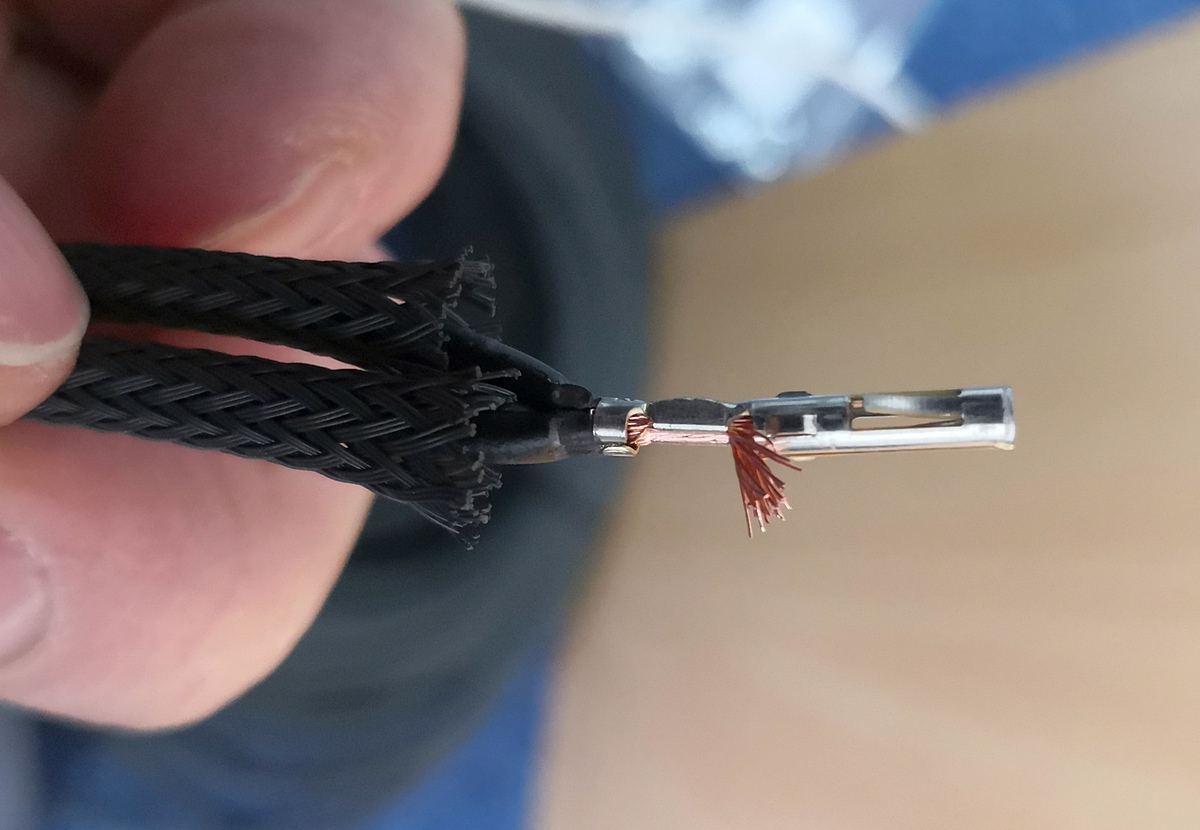

Na koniec jeszcze pierwsza złączka jaką zacisnąłem ucząc się robić oploty :)  najpaskudniejszy jaki zrobiłem :) poszedł oczywiście na śmietnik, ale tyle ile mnie ten kabel nauczył to sam byłem zaskoczony ile rzeczy można spitolić robiąc prosty kabel w oplocie.










Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

@Minciu nie uwierzysz, ale tak wyglądają węże EK DuraClear po roku w ciemni (w serwerowni maszyna stała cały czas, praktycznie 99% czasu w ciemności) - przebarwiły się strasznie (stawiam, że to z chłodnic osad), tak czy siak, zostały mi jeszcze 3m więc przy przebudowie wymienię na nowy, coby wyglądało wszystko spójnie.

a kurz - nie mam pojęcia skąd się wziął... serwery w środku względnie czyste (obudowy stalowe RACK), może to kwestia uziemienia, że plastik tak bardzo zaczął przyciągać. Muszę to sprawdzić.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Syf jest przez podciśnienie w budzie powodowane układem wentyli. Zamiast przechodzić przez filtry powietrze wpada szczelinami, np tylne zaślepki PCIE.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Odnośnie zbyt krótkiego USB 3.0, to możesz sobie kupić przedłużkę na Ali za kilka $, jest tam tego pełno. Najlepiej przedłużkę taśmową, która jest elastyczna i można ją fajnie ułożyć. - oplatałem nawet takie rzeczy.

Aquaero to już obecnie przeżytek w domie Quadro i Octo, które są malutkie i zajmują tyle miejsca co wcale. Zawsze idzie je upchnąć w rejonie zasilacza.

Co do eLoopów, to w ich przypadku najlepiej wykorzystać fakt, że mają one krótkie kable i zrobić rozdzielacze w ten sposób:


Potem ewentualnie zebrać dwa takie przewody wychodzące z rozdzielaczy razem przy pomocy rozdzielacza typu Y i podłączasz się pod jedno złącze od strony Quadro / Octo.

Co do DRGB, to weź sobie pod uwagę, że większość złącz ma 3A x 5V = 15W (tyle bierze 50 diod WS2812B - każda to 0,3W przy pełnej mocy) i podłączając wszystko pod jedne złącze możesz je przeciążyć

Co do zestawu narzędzie to ten od Lamptrona jest super, ale w mniejszej wersji. Wziąłeś sobie większą wersję i tutaj sama rączka jest strasznie ciężka i mi niewygodnie się nią pracuje, a przy dłuższej zabawie boli ręka. Mam oba zestawy i preferuje ten mniejszy.

Obcinaczki boczne używam takie. Średnio pół roku u mnie wytrzymują przy ciągłym używaniu. Zaciskarka od Alphacoola jest ok. Z sensownych cenowo polecam tą. Potem już tylko oryginały od Molexa po 1500 zł.

Jedna uwaga - jeśli będziesz zaciskał po dwa przewody w jednym pinie, to potem tego nie opleciesz, bo jak nadtopisz oplot, żeby trzymał się na pinie, to nie wsadzisz go do wtyczki, bo będzie zbyt gruby / będzie widać nadtopione miejsce wystające z wtyczki. Lepiej robić przewody w formie Y tak jak tutaj - wymaga to lutowania.



Przewody takie występują zazwyczaj wiązkach 24-pin ATX i 8-pin PCI-E. Czasami masz tak, że od strony podzespołu wychodzą dwa kable z jednego pinu i wchodzą w dwa różne piny od strony PSU. Czasami odwrotnie, czyli wychodzą dwa osobne przewody od strony podzespołu i wchodzą w jeden pin od strony PSU - w obu przypadkach robi się to tak samo.

Edytowane przez zawisztheblack
  • Like 1

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Zawisza co do Quaddro i umiejscowienia za zasilaczem to wpadłem dokładnie na taki sam pomysł - króciutki kabel zasilacz-quaddro i wygląda spoko. Do tego łatwo wtedy dociągnąć kable od wentyl. Z kablami do eLoopów zrobię dokładnie tak jak pokazałeś - króciutkie kable których nie widać i po jednym z każdej sekcji zasilaczy. Każda sekcja będzie miałą tylko jeden typ wentylatorów. Pytanie tylko, czy z każdego wentyla ciągnąć wszystkie 4 piny, czy tylko z jednego  z nich.



Co do tooli Lamptrona to ten mały zestaw miałem w rękach i wydał mi się za lekki... mam dłonie szerokie jak Quasimodo, ale jak teraz "zważyłem" trzonek w ręcę to faktycznie przy dłuższej pracy mogą dłonie boleć. Konkluzja - w przypadku PRO tak jak Zawisza - bez porównania lepszy mniejszy zestaw, w przypadku amatorów ten cięższy zrobi robotę.



Zawisza - znowu wielkie dzięki za fachową pomoc z diodami. Nie miałem pojęcia że jest aż taki mały amperaż. Dodatkowo sprawdziłem w manualu od MOBO i jest dokładnie tak jak mówisz. Z dobrych rzeczy to mam na szczęście dwie wtyczki JRainbow na płycie i podzielę układ diód pomiędzy nie (na jednej okablowanie od ledów obudowy - czyli 3 listwy LED, łącznie <2m, a na drugiej bloki CPU, GPU, rezerwuar i distrolate, też pewnie z 1m się zbiorze łącznie). Jeszcze raz DZIĘKUJĘ!

Z rzeczy zrobionych w piątek:

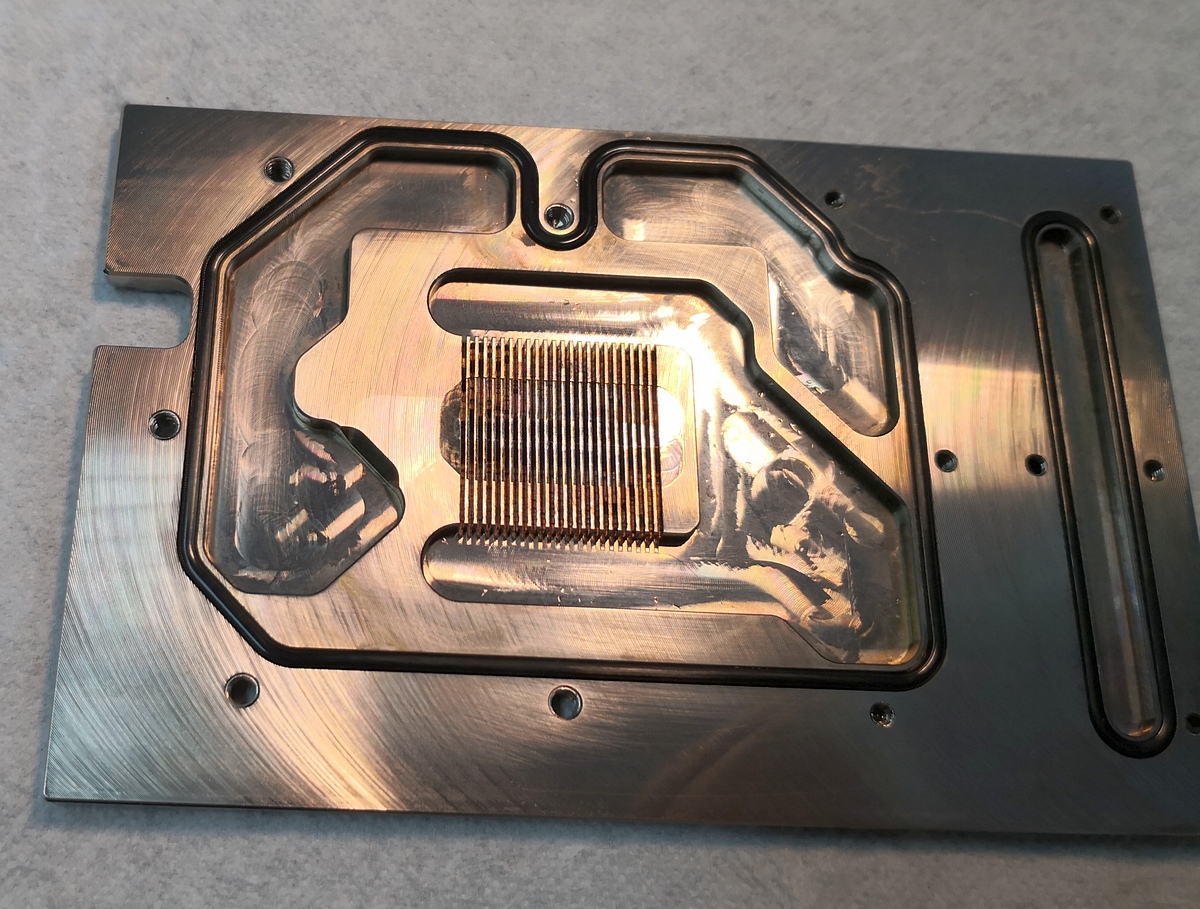

Udało mi się rozebrać blok i go doczyścić. Okazało się, że akryl genialnie maskuje niedociągnięcia maszyny CNC. Mam klientów którzy żyją z wycinania CNC i jak zobaczyli to foto to stwierdzili, że jest po prostu paskudnie wycięte na taniej obrabiarce przy zbyt dużej prędkości i stąd w rowkach których być praktycznie nie powinno będzie się gromadził syf. Fakt jest taki, że spód z miejscami kontaktu jest jak lusterko a środek bloku to jakaś masakra. Szczoteczką do zębów nie dało rady tego domyć, dopiero twarde pędzie detailingowe do czyszcznia felg i kwaśny szampon pozwoliły po kilku minutach szorowania na w miarę dobry rezultat (detailing samochodowy to moje drugie "za drogie hobby"). A tak to wygląda po czyszczeniu:




Oczywiście wszelkie miejsca styku wyczyszczone zostały spirytusem izoproplowym i wypolerowane ręcznie mikrofibrą na błysk + na nie thermal pady takie:  Gelid GP-Ultimate (blok niestety wymaga grubości 1mm i 0,5mm więc poszło po kawałku każdego z nich, będzie na drugą wymianę za rok, albo dwa). Z hydrauliką mam jeszcze roboty na jakieś 6-8h (nie spieszy mi się, wręcz delektuję się pracą przy kompie)

No i tuż przed wyjściem w piątek udało mi się skończyć drugą wiązkę 8 pin dla CPU. a tak to wygląda obecnie:


Quaddro jeszcze nie przyklejone (nie będę wiercił w obudowie, kupiłem taśmę dwustronną 3M o obciążalności do 2,5kg na 1cm^2, Quaddro jak patrzyłem będzie miało około 3cm^2 więc będzie trzymać jak szalone), bo jeszcze dokładnie nie wiem z dokładnością do 0,5cm gdzie ono będzie, mam problem z kablami od D5 z rezerwuaru, bo nie za bardzo idzie je wymienić, są na szczęście na tyle długie, że mogę je dołem naciągnąć, tak, że jak już skończę kable od wentyli to pójdą razem spięte w 1 wiązce.

Myślałem jeszcze o dodaniu trzeciego SSD (teraz są EVO 870 w RAID 0 Windowsowym pod mało istotne instalki gier z backupem poszczególnych folderów, OS jest na NVME pod PCIe gen4), ale wpadłem na pomysł, że tamtędy poprowadzę wstęgę 24 pin ATX (od góry do dołu i następnie "niewidoczny skręt" prosto w zasilacz). Jak uda mi się to zrobić prosto to będzie kozacko wyglądało (cztery kable czarne, cztery czerwone i znowu cztery czarne widoczne).

Nie mam jeszcze pomysłu na kable od GPU (2x8pin) - chyba je puszczę dołem do przepustu przy zasilaczu. Będą  niestety dość długie z frontu, może kolorystyka czarny, 2 czerwone i czarny uratuje długość. Alternatywnie mogę je ułożyć od razu w przepust przy GPU, ale wtedy praktycznie nie będzie widać schematu kolorów na nich, choć mogłyby zakryć od strony zasilacza brzydkie kable USB. Podpowiecie może jak byście to zrobili?

W ogóle moje spostrzeżenie jest takie, że producenci powinni się dogadać i zrobić jeden standard rozmieszczenia złącz do podłączenia USB/LEDów z frontu/resetu etc na dole płyt głównych, dzięki czemu producenci obudów mogliby zrobić jeden standard długości kabla który po prostu by był we właściwym miejscu. Nawet choć się staram na maxa, ładnie to wszystko ułożyć,  zacząłem się zastanawiać, czy aby nie zabrać się za cięcie i lutowanie bo pętla na kablach USB 3.0 jest po prostu paskudna... z drugiej strony jak za jakiś czas zmienię MOBO to będę pewnie płakać z tego powodu. Takie tam moje gorzkie żale ;)

aaaa, bym zapomniał - obudowa w środku już wyczyszczona (znowu długie pędzie od detailingu okazały się niezastąpione), oraz  wentyle wszystkie zdjęte, w poniedziałek czyszczenie i budowa loop od nowa.



EDIT: dobrze, że jest weekend i nie mogę się zająć kompem - palce mam tak zjarane od opalania kabli, że muszą się zregenerować przed wtyczkami ATX24 i 2x8GPU ;)

Edytowane przez vladipl

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

4 piny ciągniesz tylko do pierwszego wentylatora, do reszty po 3 przewody - pomijasz przewód tacho (raportujący RPM), ponieważ jeśli pociągniesz go wszędzie, to wtedy obroty odczytywane przez Quadro będą przekłamane (czasami dodają się z wszystkich wentylatorów, czasami zaczynają się mnożyć :P).

W razie czego diody ARGB 3-pin 5V możesz podłączyć też pod złącze RGBpx na Quadro, ma ono tez 15W. Aquacomputer ma odpowiednie przewody + przejściówki, sam robiłem sobie bezpośrednie przejściówki :).

Kabelki, które zrobiłeś wyglądają spoko ?.

D5 idzie oplatać na dwa sposoby - bezinwazyjny czyli dociągasz oploty do obudowy pompy i mocujesz termokurczem lub inwazyjny - pozwala schować termokurcz w pompie, ale trzeba ją otworzyć i powiększyć przepust kablowy wiertarką. Zawsze wolę to robić w sposób inwazyjny - klik, klik

Edytowane przez zawisztheblack

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Cześć,

Distro które kupiłeś jest śliczne, sam posiadam Phanteks Enthoo Pro 2 i mam zamiar kupić dokładnie takie samo. Zastanawiam się tylko czy distro nie będzie kolidowało z riserem? (Phanteks Innovative Computer Hardware Design) Jak będziesz mógł to wstaw proszę fotę z wpasowanym disto.

Po przejrzeniu tematu sam wyprułem wszystkie kable i przenoszę mój kontroler w miejsce wskazane przez @zawisztheblack. (Korzystając z okazji wnoszę do zawisza o jakieś update waszego projektu na Enthoo Pro 2!)



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

@Dagedy są 2 wersję tego distro, ja wziąłem tą dużą która nachodzi na sloty do pionowego montażu z riserem całkowicie je zasłaniając. W tej mniejszej mi nie pasowało, że zakłada ona że ciecz podgrzana przez GPU jest dopiero doprowadzana do distro i leci na CPU i dalej przez distro na chłodnice... Czyli prócz wyglądu nic nie robi (chyba, że ktoś je wykorzysta jako mały rezerwuar. W poniedzialek będę dalej pracować nad buildem to zrobię foty jak dużo zakrywa  w środku, ale jak masz ten riser który pokazałeś, to o tym distro zapomnij bo będzie kolidować.

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach
W dniu 30.01.2021 o 14:34, Dagedy napisał:

Po przejrzeniu tematu sam wyprułem wszystkie kable i przenoszę mój kontroler w miejsce wskazane przez @zawisztheblack. (Korzystając z okazji wnoszę do zawisza o jakieś update waszego projektu na Enthoo Pro 2!)

Będą fotki na dniach w temacie. Komp jest gotowy i śmiga :).

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

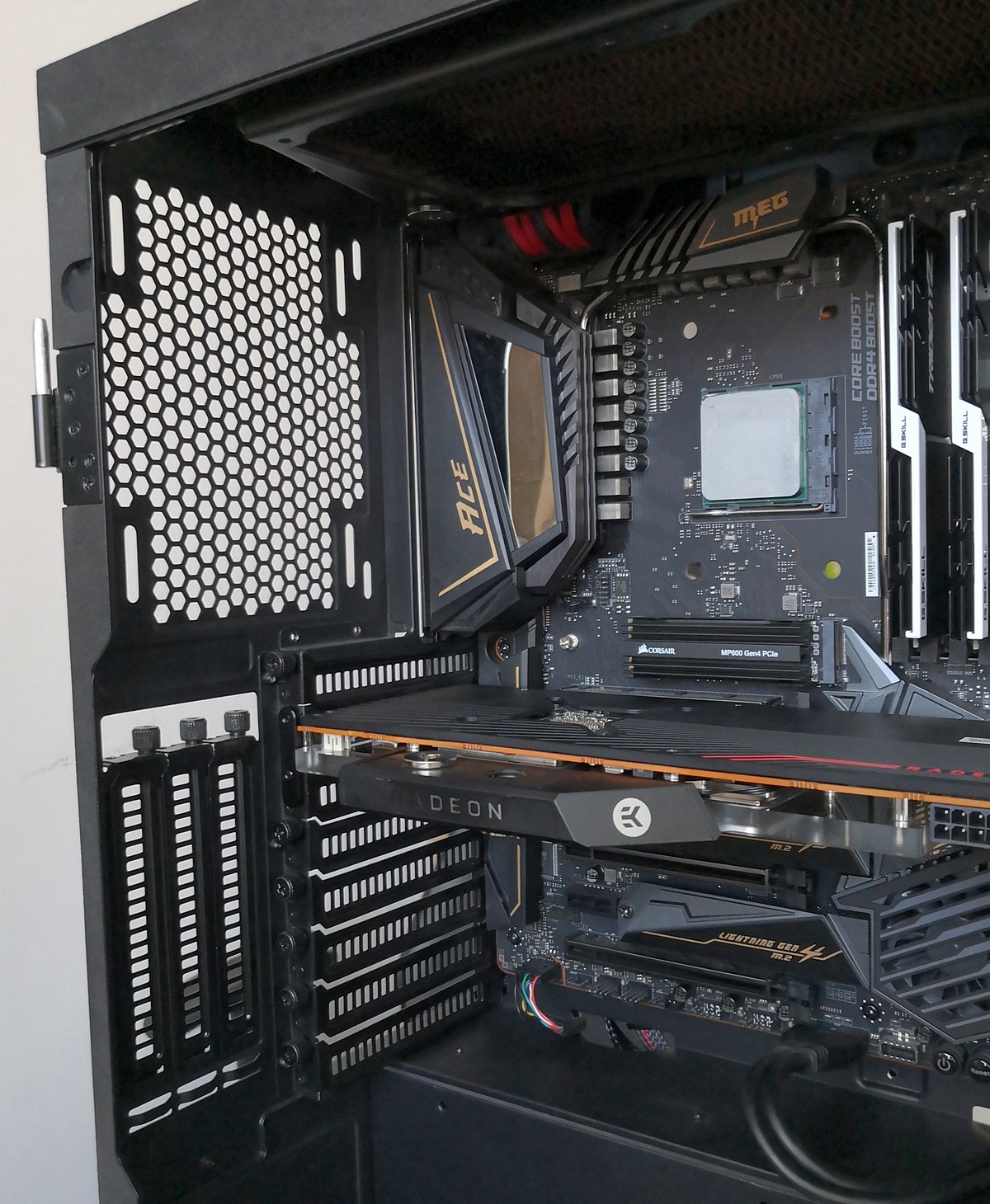

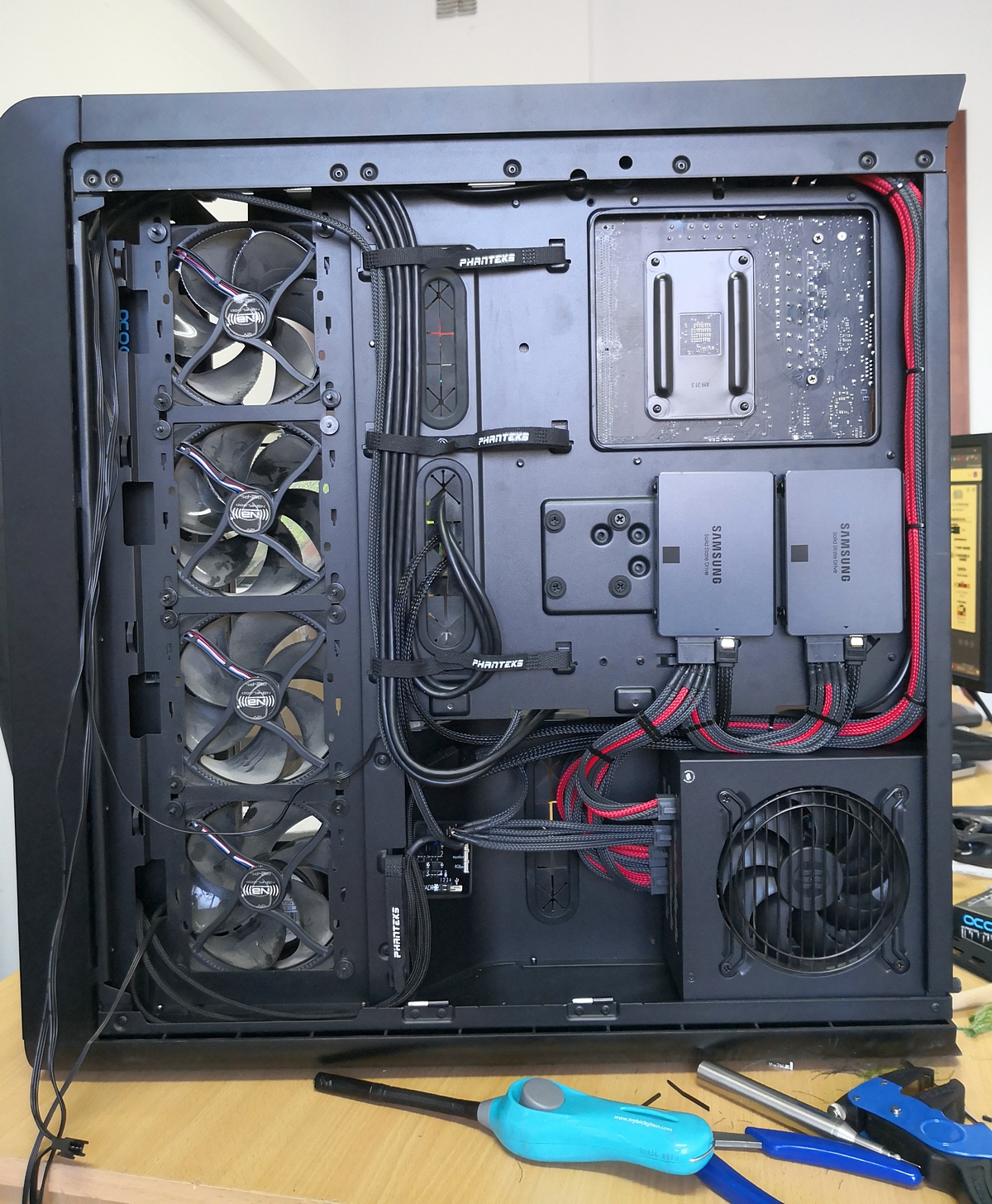

@Dagedy zgodnie z obietnicą krótkie info jak to wygląda przed i w trakcie montażu.

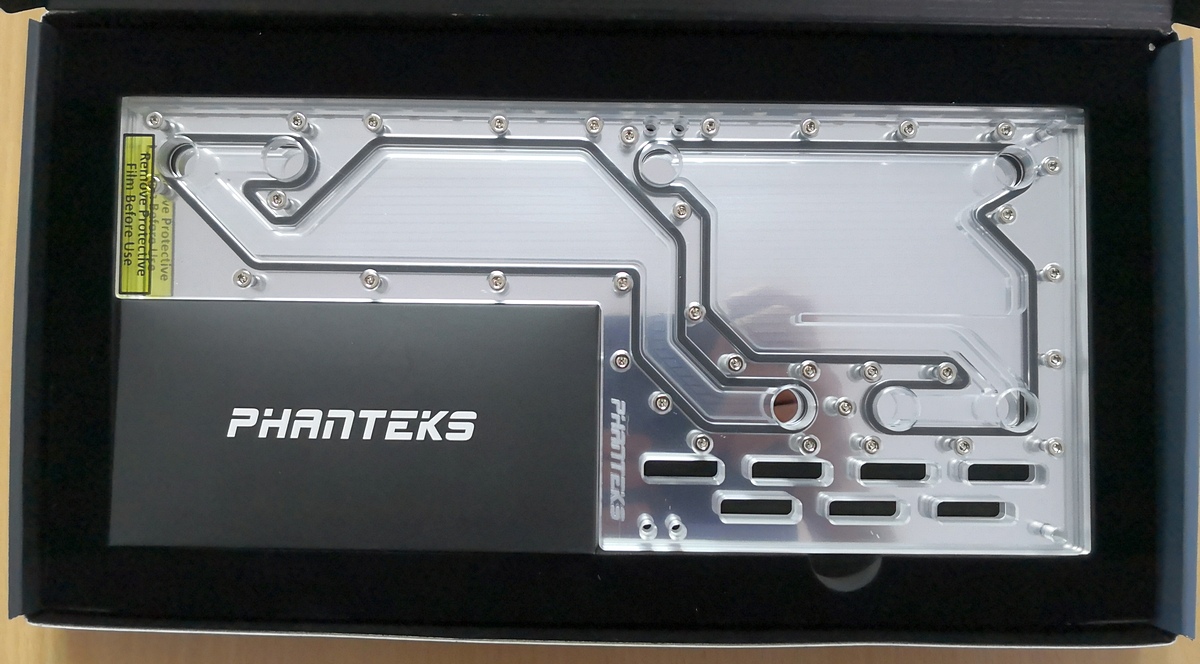

Distributio plate Phanteks D140 okazuje się być bardziej upierdliwe niż mogłoby się wydawać, ale po kolei:

Montuje się to cudo w miejsce wentylatora 140mm oraz slotów do montażu risera

ooo tu:

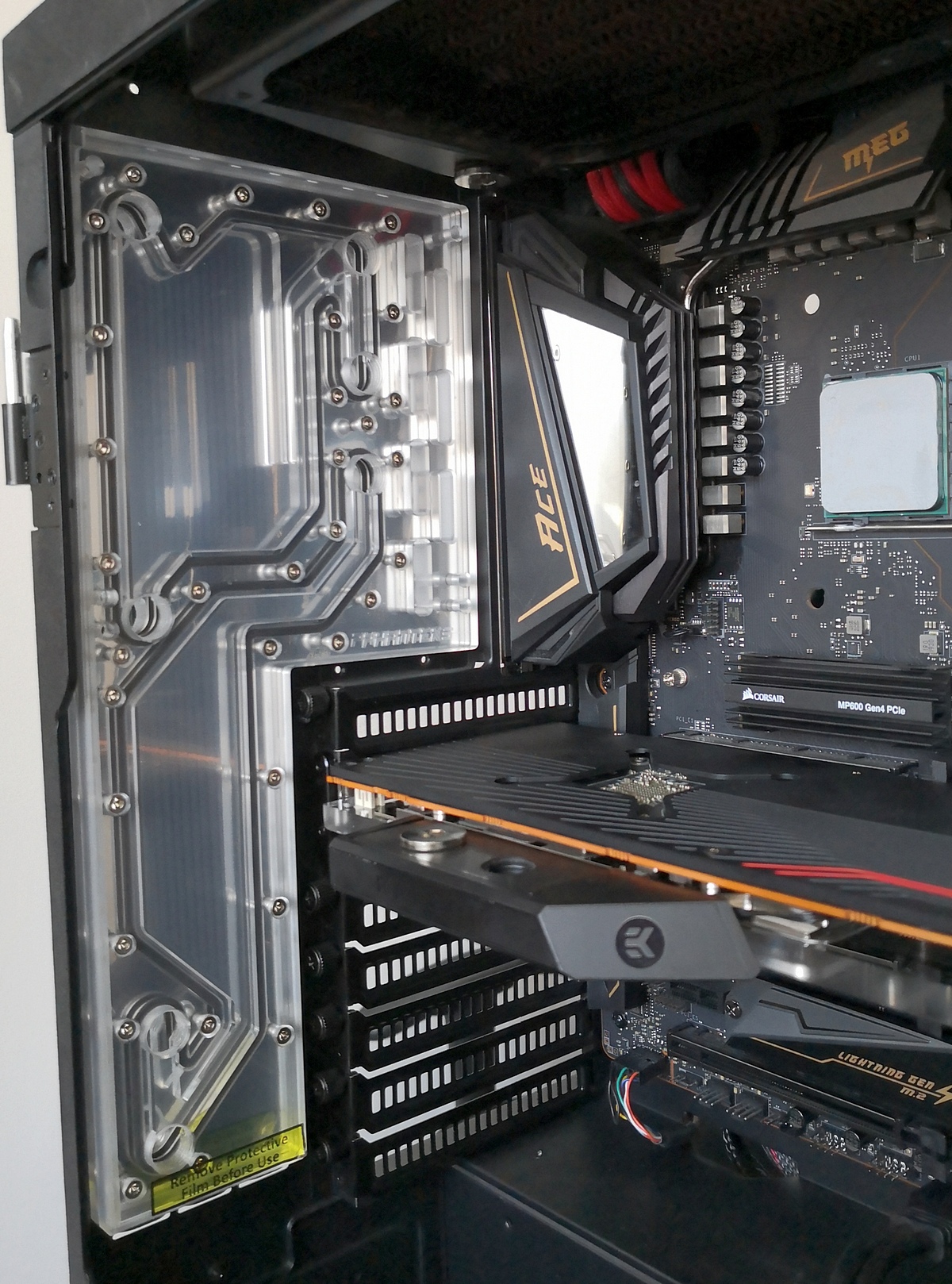

i wszystko niby fajnie bo po zainstalowaniu wygląda obłędnie :)


są jednak 3 problemy - jednym jest miejsce gdzie znajduje się złączka do podłączenia LEDów - na foto powyżej jest w lewym górnym rogu  - poważnie, totalnie nie z tej strony z której powinna być.

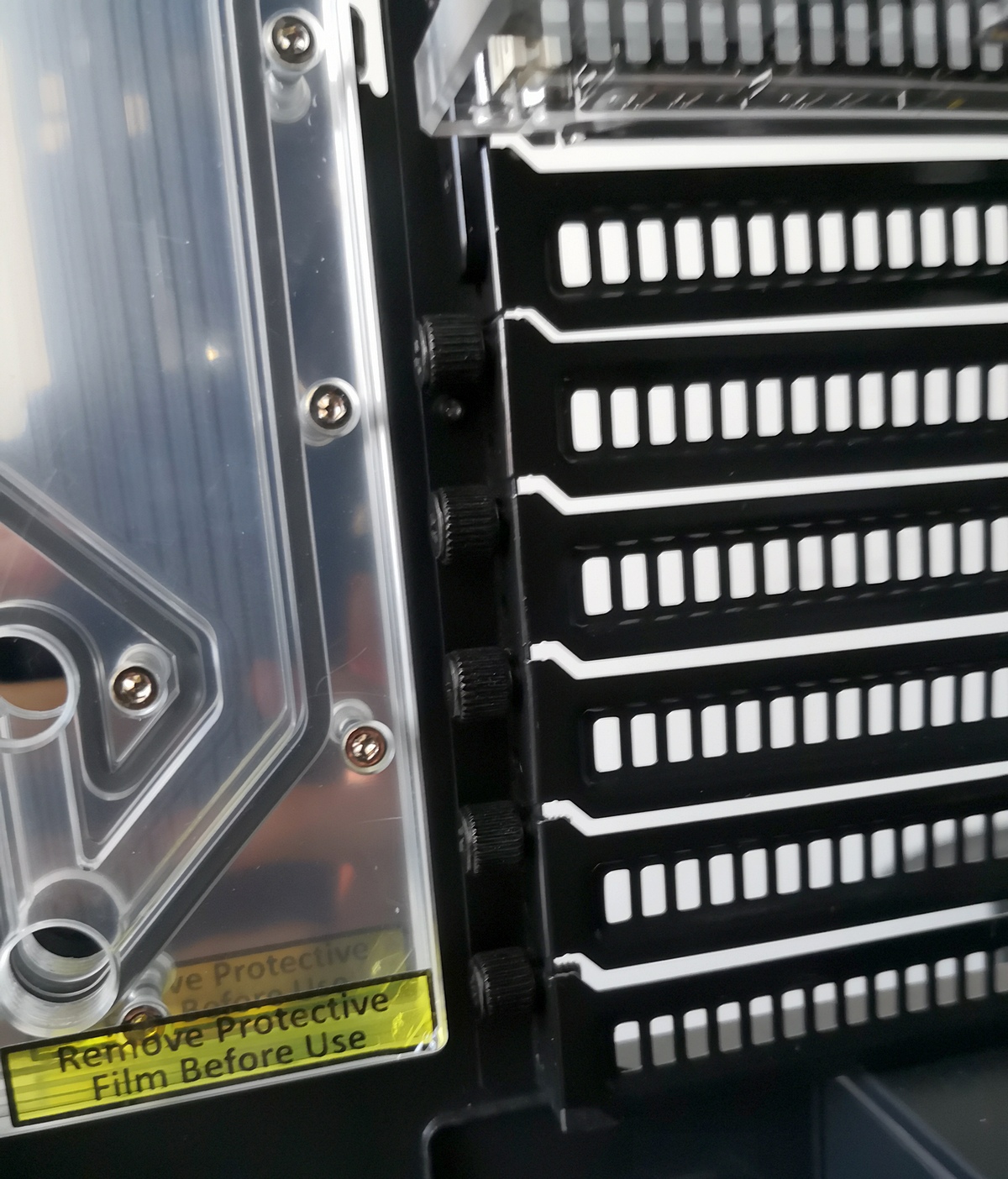

Drugi problem... cóż - fajne mam śrubki do PCI prawda? takie metalowe, anodowane, łatwe do montażu... powiem inaczej - nie mam już slotów PCIe dostępnych przez to plate. Foto poniżej. Wraz z nim przychodzi mała blaszka i dwie śrubki do wkręcenia "od zewnątrz", dzięki czemu da się kartę GPU wyjąć po zmontowaniu zestawu, jednak o pozostałych portach zapomnij jeśli nie pomyślisz wcześniej o takim montażu i nie dorobisz sobie na całą długość zaślepek od PCIe. Na moje szczęście nie przewiduję niebawem konieczności dołożenia czegokolwiek, ale pewnie za jakiś czas będzie z tym bonanza.


Trzeci problem - ogólnie z obudową Luxe 2 jest z tym cyrk - miejsca na podłączenie chłodnicy w topie jest jak na lekarstwo i musiałem podłączyć wyjście układu na chłodnicę do fillportu w distroplate (do napełniania i tak używam portu w rezerwuarze). Z tego co kojarzę to nie powinno mieć to większego wpływu na flow, jeśli będą problemy to dopiero będę kombinować, na razie tak się wycyckałem ze złączek, że nawet 1 prosta mi nie została, więc jak układ by przeciekał to miskę będę miał w pogotowiu... brawo ja...

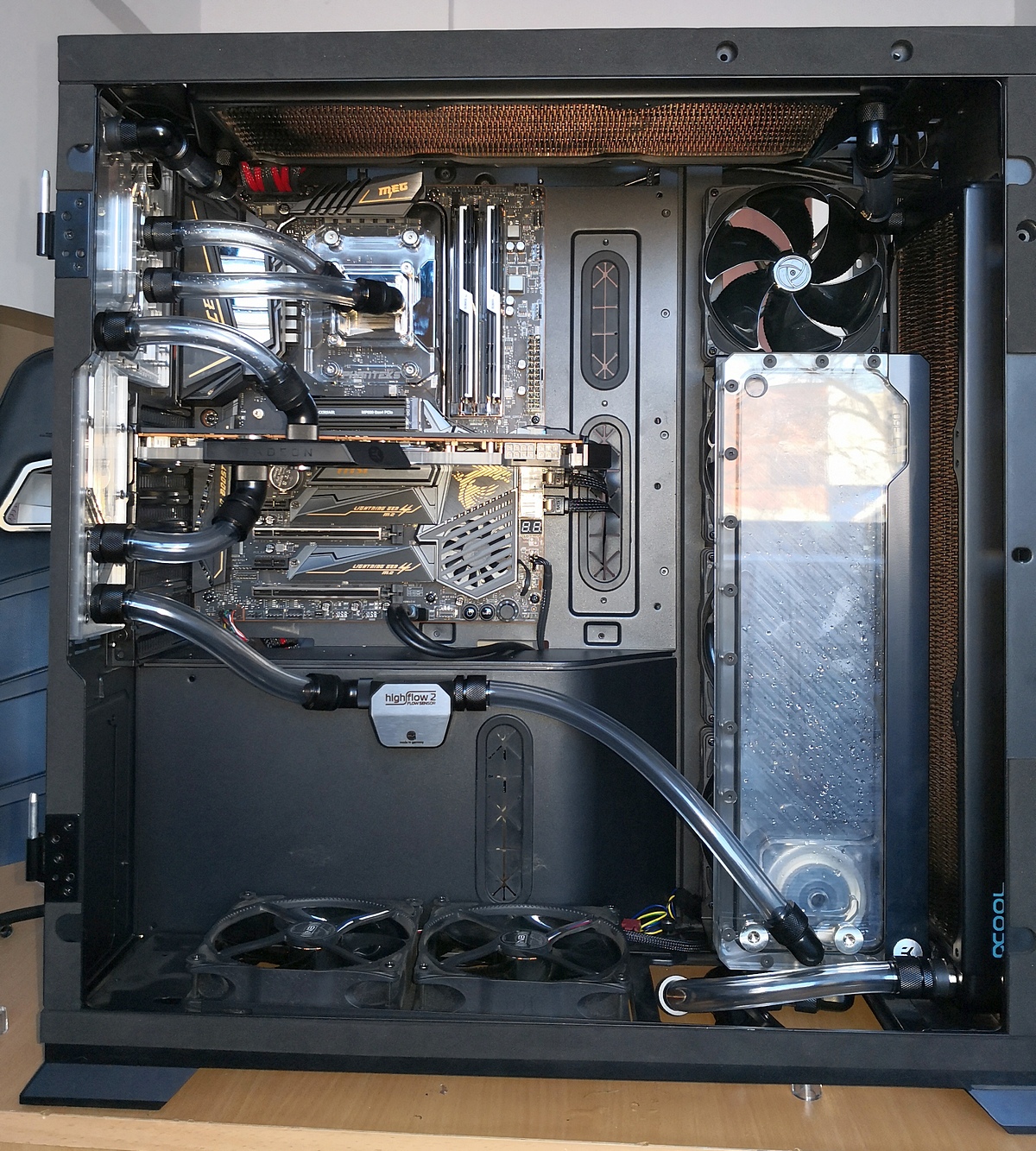

Na koniec dnia zrobiłem do końca hydraulikę i podłączyłem wentyle front, dół i ściana (żółte kable na dole jutro wylecą). Jutro do zrobienia wentyle w suficie i kable ATX24 + 2x8pin do GPU + najgorsze ze wszystkiego czyli LEDy... najbardziej się właśnie tego boję. Kroczek po kroczku powoli widać światełko w tunelu, do końca tygodnia powinienem skończyć :)


Jak byście pociągnęli kable od GPU? Ku dołowi przez przepust nad wentylami, czy w prawo do najbliższego przepustu przy karcie graficznej?

  • Like 1

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

@vladipl Dziękuje!

Wygląda obłędnie i coś czuje, że już "zachorowałem" na to distoro. Będzie to wymagało przeprojektowania mojego obecnego układu, ale do czasu aż zdobędę GPU zbiorę siły xd

Przyglądam się jak to siedzi i widzę, że riser który podlinkowałem wcześniej nie będzie kolidował, ponieważ zajmuje tylko "główne" sloty, 3 dodatkowe pionowe pozostają wolne więc będę mógł z niego skorzystać - oczywiście biorąc pod uwagę problemy które wskazałeś.

1 godzinę temu, vladipl napisał:

Jak byście pociągnęli kable od GPU? Ku dołowi przez przepust nad wentylami, czy w prawo do najbliższego przepustu przy karcie graficznej?

Moim zdaniem lepiej będzie wyglądało jak je ładnie ułożysz i puścisz przez otwór w dolnej półce, sam mam poprowadzone przez pionowe otwory z boku, ale w ogóle mi się to nie podoba i będę przekładał dołem.



Chyba będę musiał założyć swój temat, bo znowu mam milion myśli i pytań xD

  • Upvote 1

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

HELP needed  -  do Aquaero high flow 2 dostałem kabel który z jednej strony wchodzi do przepływomierza, i z niego wychodzi na 2 zupełnie osobne kable - jeden 2 pinowy zakończony wtyczką żeńską 2 pinową taką jak czujnik temperatury (rozgałęzioną na końcu na malutką zączkę 2 pin) i drugi zakończony wtyczką 3 pinową jak do wentylatora rozgałęzioną na 3 pinową malutką któa pasuje do portu flow sensor w Quaddro. Jak to ustrojstwo podłączyć? oczywiście manual można od razu wyrzucić (jest tylko napisane, żeby podłączyć poprawnie do swojego kontrolera)... help!

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Od strony przepływomierza podpinasz ta małą wtyczkę 5-pin. Od strony Octo  / Quadro podpinasz małą wtyczkę 3-pin do złącza Flow.

Wtyczka wentylatorowa 3-pin to stare podłączenie czujników przepływu chociażby pod Aquaero.

Wtyczki 2-pin to zintegrowany czujnik temperatury. Weź tą większa wtyczkę 2-pin (czarną) i podłącz pod złącze temp na Quadro  / Octo. Ta malutka wtyczka 2-pin jest pod graty seriii Vison.

Edytowane przez zawisztheblack

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Serdeczne dzięki! Browarek się należy i go wyślę jak tylko build skończę :)Zrobiłem tak, że rozprulem cały kabel i została tylko wtyczka od Flow sensor oraz temperatury, kable skrócone i w oplot, bo na długość był kosmos. Teraz został sam zwierzęcy aforyzm ;)

Dzisiaj udało mi się zamontować i podłączyć pozostałe wentyle, quaddro, flow sensor i zrobić kabelkologie od LEDów. Czyli mam już wszystko co powinno być na swoim miejscu poupychane i powiązane. Efekt dla oka przyjemny, a wręcz znośny.

Na koniec dnia zabrałem się za zrobienie mapy kabla ATX24. Okazało się, że rozgałęzia się on na 2 wtyczki: 18 i 10 portową, więc nie ma lekko. Swoją drogą nie zagłębiałem się nigdy w pinout kabla ATX24, a są tam niektóre kable z 2 portów w zasilaczu... Miernik w łapkę, Excel odpalony i mapa się powolutku tworzy. Z internetu boję się ściągać cokolwiek bo jakby się okazało, że producent zamienił miejscami piny w zasilaczu to bym usmażył całe mobo, wolę sam sprawdzić co gdzie ma iść.

Swoją drogą, jak najlepiej podejść do długości kabli przy tak szerokich wtyczkach, aby były w miarę równe łuki? (mam 10 sztuk plastikowych "comb" po 24 kable). Myślałem aby wymierzyć 1 kabelek tak, jakbym chciał, żeby finalnie szedł kabel i wziąć go jako wzór +10cm i dopiero jak już dociągnę wszystko do samego dołu to dopiero przycinać pod miejsce na wtyczce... Gorzej z oplotami będzie pewnie wtedy...



Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jeśli chcesz mieć wiązki idealnie na długość, to musisz je zrobić w dokładnie taki sposób jak opisałeś. Tniesz przewody na dłuższe odcinki niż potrzeba. Zaciskasz pin na przewodzie tylko z jednej strony, wrzucaj oplot i roztapiasz go standardowo na pinie. Robisz tak wszystkie przewody, a potem wpinasz je tylko od strony mobo, zakładasz klamry i układasz wszystko na miejsce prowadzać przewody do PSU. Potem odcinasz nadmiar każdego przewodu przykładając go w miejsce zasilacza gdzie ma być docelowo wpięty. Całość demontujesz i obrabiasz przewody z drugiej strony. Mega upierdliwa robota, nie polecam. Prościej zrobić po prostu wiązki na ogólny wymiar (każdy przewód ma taką samą długość).

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Ja pierdacze, ale te kable są zrypane... niby z zasilacza idzie płaska wiązka prosto do ATX24, ale jak zrobiłem mapę to nic nie jest wcale proste. 2 piny łączą się w 1, pomiędzy wtyczkami spaghetti tuż przy zasilaczu będzie, bo nie ma tak, że pin 1 idzie do 1 (albo 24, żeby była parzystość kabla), co to to nie. Projektant chyba użył funkcji "randomise" wraz z permutacjami gdy projektował wyjście na zasilaczu. i dodatkowo zaznaczył przez przypadek 2 wtyczki zamiast 1... a może mu kot przelazł po klawiaturze? A chciałem zrobić to tak ładnie i równiutko...



Zrobię tak jak mówiłeś - wszystkie kable na 1 długość bez marudzenia i jakoś to pod klapką przy zasilaczu trytykami poupycham, żeby w oczy aż tak nie kłuło, szkoda, ale cóż zrobić.



Swoją drogą przez przypadek zobaczyłem na forum wątek w którym z aluminium chłopak zrobił na prawdę fajną obudowę na maszynie CNC, totalny custom i w głowie zaświeciła mi się lampka. Wieczorem zacząłem myśleć o tym i marzy mi się build w którym ścianą "za mobo" byłaby jedna wielka chłodnica typu MO-RA3 9x140, z duktem powietrznym "do tyłu" od razu przystosowana pod LC, bez przesadnej ilości powietrza w środku, uniesiona na stopkach (albo kółkach... może "alufelgach" jak już cały projekt ma być custom) na 13cm żeby Roomba mogła pod nią wjechać, oczywiście ze szkłem na drugiej ścianie i całość proszkowana na jednolity kolor z laserowymi grawerami (jak dobrze pójdzie do końca roku będę miał u siebie amatorski grawer laserwowy z blatem 40x40 - wiem - mało, ale do moich fantazji w zupełności wystarczy - z założenia ma być do robienia keycapsów spacji customowych jako gadgety reklamowe dla moich klientów)... także tego :)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Podwójne przewody zrób sobie w formie Y, opisałem to kilka postów wyżej :).

Supremo FM2 (chyba ten zasilacz masz) ma zrypany pinout i przy PSU zawsze jest misz-masz, nie da się z tym nic zrobić. Dobrze, że ogarniasz przewody na jedną długość - jest znacznie prościej, a efekt nadal spoko :).

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

dokładnie tak zrobiłem - tuż za zasilaczem zlutowany "Y" w termokurczach (tego i tak nikt nigdy nie zobaczy na własne oczy).



inna sprawa, że NIGDY więcej plastikowych klamerek. Jeden drucik uciął mi się delikatnie za długi (dosłownie 2 mm), niestety był z kabla Y i to od spodu - wyginał całą wiązkę 8 pin. Jedyna opcja - skracam... przy próbie wypięcia lekko naciągnąłem i klamerka pękła... a nie mam zapasu, nawet tego badziewia nie da się włożyć po zaciśnięciu kabla... ech... trytytki w ruch.... na szczęście do taśmy 24pin (tylko ona mi została i zaraz się za nią zabieram) mam łącznie 10 klamerek więc będzie ślicznie...



aaa i co do tego Supremo i zarabiania kabli - ZAWSZE trzeba zaciskać i zakładać klamry od strony MOBO, a nie zasilacza, bo gnidy są na skos i klamra uniemożliwia zamianę pinów miejscami... learned that the hard way ;)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Po tym jak zabrakło mi złączek prostych (mam na styk na szczęście) spodziewałem się wszystkiego, że mi zabraknie oplotu, że termokurczy za mało, że trytytki będą paskudne, że klamry się połamią... ale nie spodziewałem się że w zapalniczce gaz się skończy... poważnie, z kabla ATX24 zrobiłem wszystkie 3 kable "Y" i na ostatniej termokurczce zapalniczka wyzionęła ostatnie atomy gazu... CDN jutro ;)

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Czołem kamraci!

Morda się sama raduje bo męki mej nastał (na razie) kres :)

Cała robota zajęła mi bagatela 5 dni po 8h każdy. Nie było łatwo, naskórek na palcach mi złazi, 3 paznokcie są poobrywane, kilka mniejszych strupów i zadrapań, słowem - standard :D

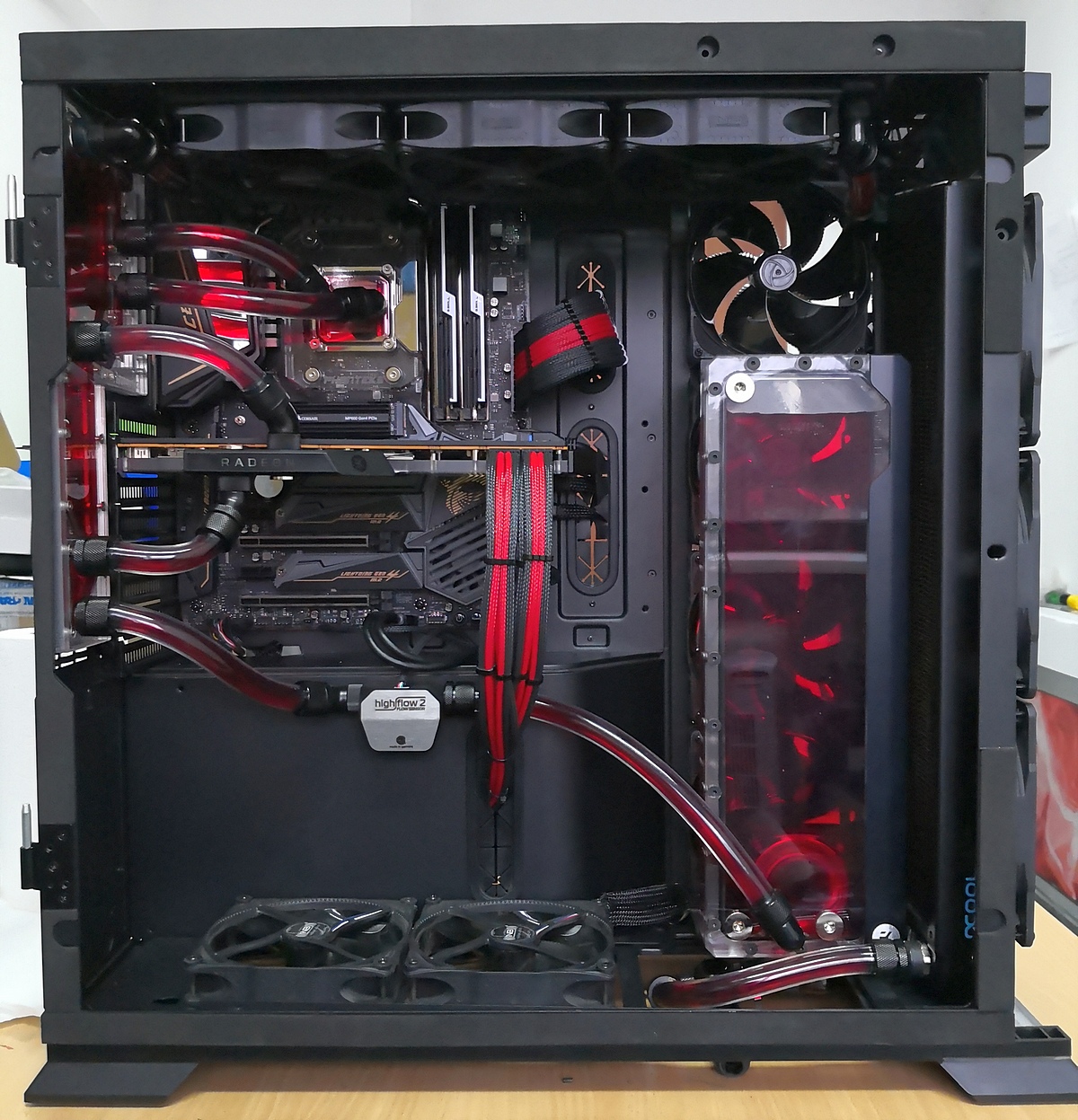

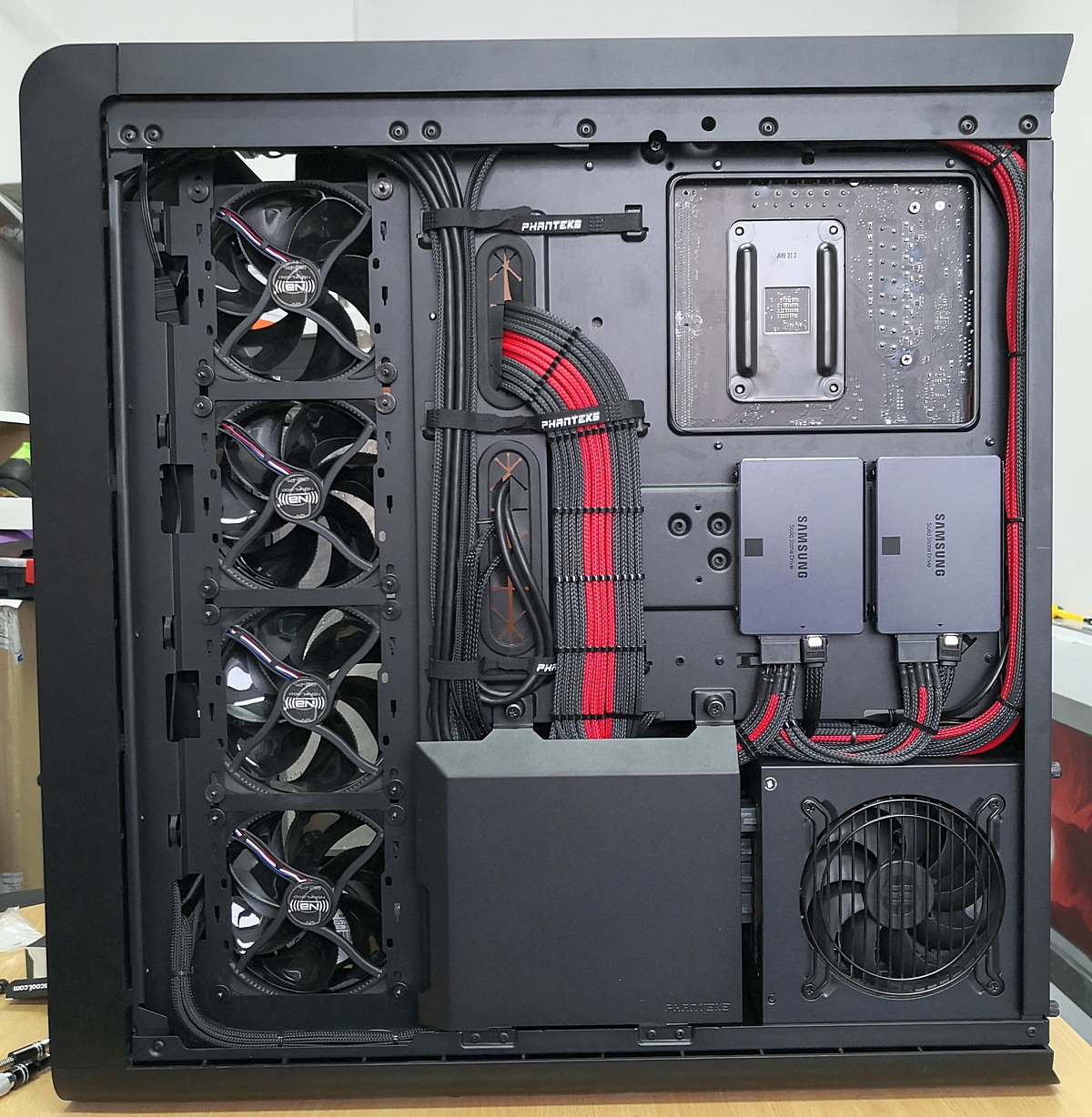

Tak się prezentuje efekt finalny


W środku nie udało mi się niestety zrobić kabli 8PIN tak jakbym chciał bo w swoim nieskończonym przecież zapominalstwie zapomniałem zamówić plastikowych trzymadełek na kable 8 pin... muszę domówić 8 sztuk i zrobić to porządnie. Nie udało mi się też docisnąć kabli od wiązki 24pin w taki sposób aby szła równolegle do przepustu i jest skos... jakoś to przeżyję pewnie, choć w next buildzie z pewnością zwrócę uwagę na mobo gdzie ma wtyk 24pin (i to cholerne USB 3.2)


Pozwolicie, że klapki nie otworzę ;) Kabel od zasilacza to takie spaghetti, że całą uroczą koncepcję zepsuł. Na przyszłość koniecznie inne PSU gdzie kable są lepiej przemyślane pod modding. Ogólnie wyleciało na prawdę dużo z tej strony i cieszę się z tego powodu niezmiernie :)

Patrząc na foto widzę, że jutro przy dobrym świetle będę musiał przetrzeć jeszcze dokładnie płytę i backplate bo po paluchach zostały ślady. Ogólnie efekt z tej strony mi się podoba w całości nawet tak jak jest :)




tak prezentuje się sam backlpate i nowy blok CPU. według mnie jest po prostu ładnie i schludnie. Na twardą rurę nie mam jeszcze serca, może next year ;)

Podsumowując:

Co działa:

LEDy - po prostu działają poprawnie. Oczywiście nie dyskutując o toporności MSI Mystic Light

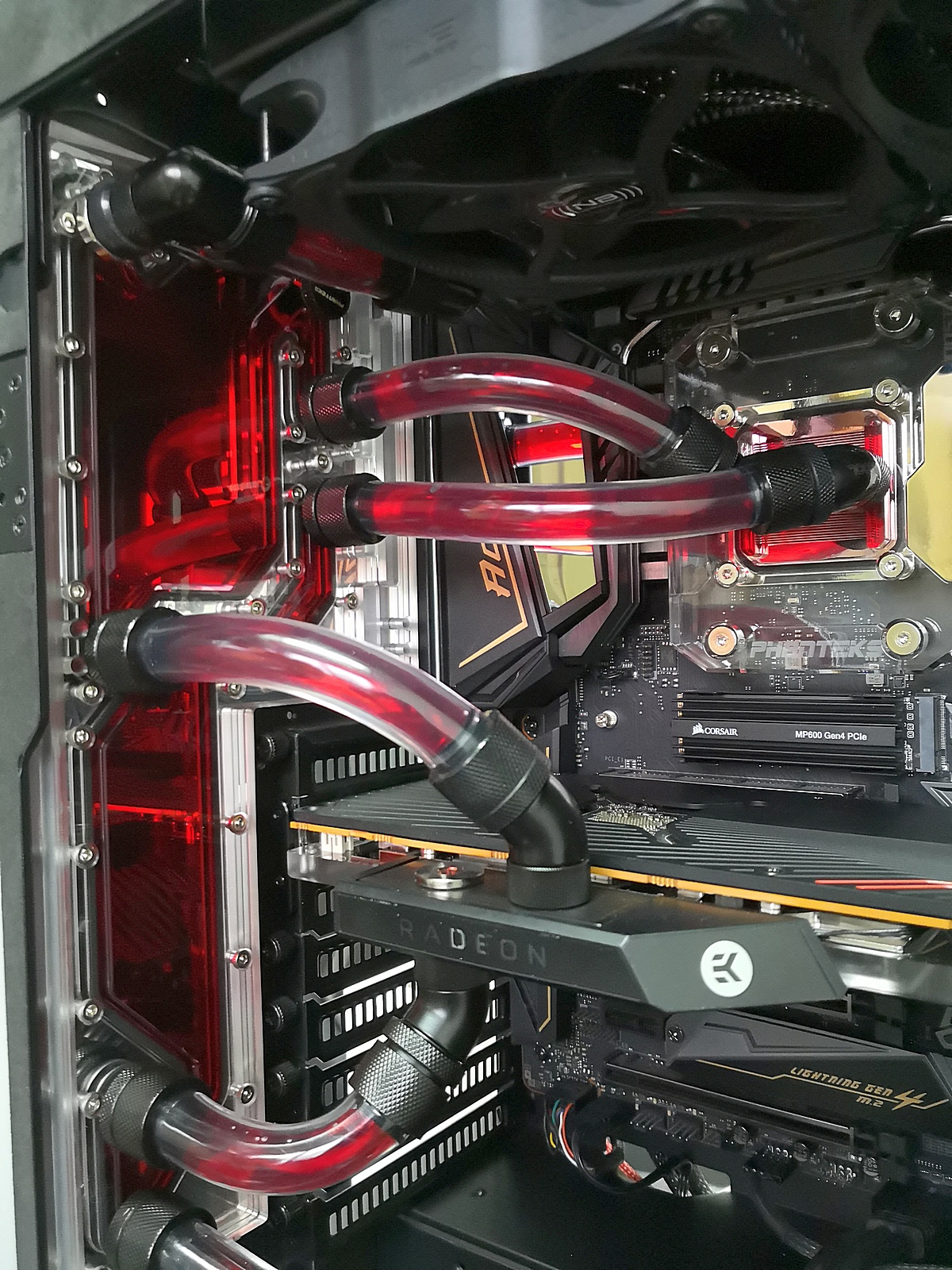

Układ LC wraz z distribution plate - wygląda kozacko, zwłaszcza jak go zalałem czerwonym Aquacomputer Double Protect Ultra. Przecieki były 2 malutkie - jeden na złączce mierzącej temperaturę na gorze distroplate (musiałem niestety użyć kombinerek, ale delikatnie i nie widać efektów) i jedno na samym dole przy chłodnicy - pierdółki po prostu dokręcenie i gotowe

Elektryka - po prostu "cyk" i działa :) pomysł, żeby zrobić pełną mapę kabli przy pomocy excela i miernika był trafiony idealnie.

Wentylatory - robione na patencie Zawiszy - cud miód, krwawiące palce i orzeszki - sporo lutowania, ale efekt nieziemski.

Oploty - wyglądają dla mnie bosko (tak wiem to nie poziom Zawiszy, ale ja jestem tylko amatorem) - choć z początku szło mi kiepsko i mówiłem brzydkie słowa na oploty od MDPC to jak już zaczaiłem że przy stapianiu końcówki przy pinie trzeba na prawdę solidnie przypiec termokurcza to już było z górki i przestały się rozłazić końcówki ;)



i teraz najgorsza część - co nie działa i jeszcze nie wiem dlaczego

1) highflow2 - coś w nim puka/ociera - im większy flow tym częstotliwość wzrasta - nie mam teraz serca (ani czasu) na spuszczanie cieczy z układu i rozkręcanie niczego... liczę na to, że przez noc samo się zrobi (marzenie głupiego). Flow pokazuje na poziomie 224l/min (w Aquasuite jest ustawione jako "Aqua Computer high flow 53068 zgodnie z manualem) - czy to możliwe, żeby pompka D5 dawała aż tyle chodząc na 100%? może to zasługa tego distroplate od Phanteksa?

2) D5 - no właśnie tu dałem ciała i skopałem pompkę - podczas skracania kabla od D5 zapamiętałem, że zielony jest z brzegu wtyczki konektora PWM, a niebieski zaraz obok, niestety pomyliły mi się strony tejże wtyczki i dałem odwrotnie. Teraz pompa chodzi na 100% cały czas, nie działa sterowanie obrotami i nie działa pokazywanie RPMów w Aquasuite, dla sprawdzenia portu w Quaddro, czy aby jest sprawny podpiąłem tam zwykły wentyl i pokazał poprawne wartości :/ macie pomysł, czy da radę coś z tym zrobić? jak nie to mam pompę do wymiany niestety, a ta poleci do szuflady "szalonego profesora" i będzie czekała aż się kiedyś przeprowadzę i w garażu na ścianie zawieszę MO-RA2 z "dedykowaną do niego D5", tak, żeby zabrać ciepło "z pokoju"

3) frontowe USB 3.2 - po prostu nie mam na tyle długiego kabla, żeby to podłączyć. Jak dokupię przedłużkę to wtedy zawalczę i o to.

Efekt końcowy:

Przy D5 bez PWM chodzącej na 100% i ambient na poziomie 26C temperatura na CPU nigdy nie przekracza 60C (przy 98-100% ciągłego obciążenia), temp RX5700XT nigdy nie przekracza 46C przy 100% obciążenia podczas kopania ETH, temperatura pamięci karty graficznej nie przekracza 78C.

Konkluzja - czy warto? zdecydowanie TAK :D



  • Like 2

Udostępnij tę odpowiedź


Odnośnik do odpowiedzi
Udostępnij na innych stronach

Jeśli chcesz dodać odpowiedź, zaloguj się

Komentowanie zawartości tej strony możliwe jest po zalogowaniu



Zaloguj się

  • Ostatnio przeglądający   0 użytkowników

    Brak zarejestrowanych użytkowników przeglądających tę stronę.

×
×
  • Dodaj nową pozycję...
