O11 EVO

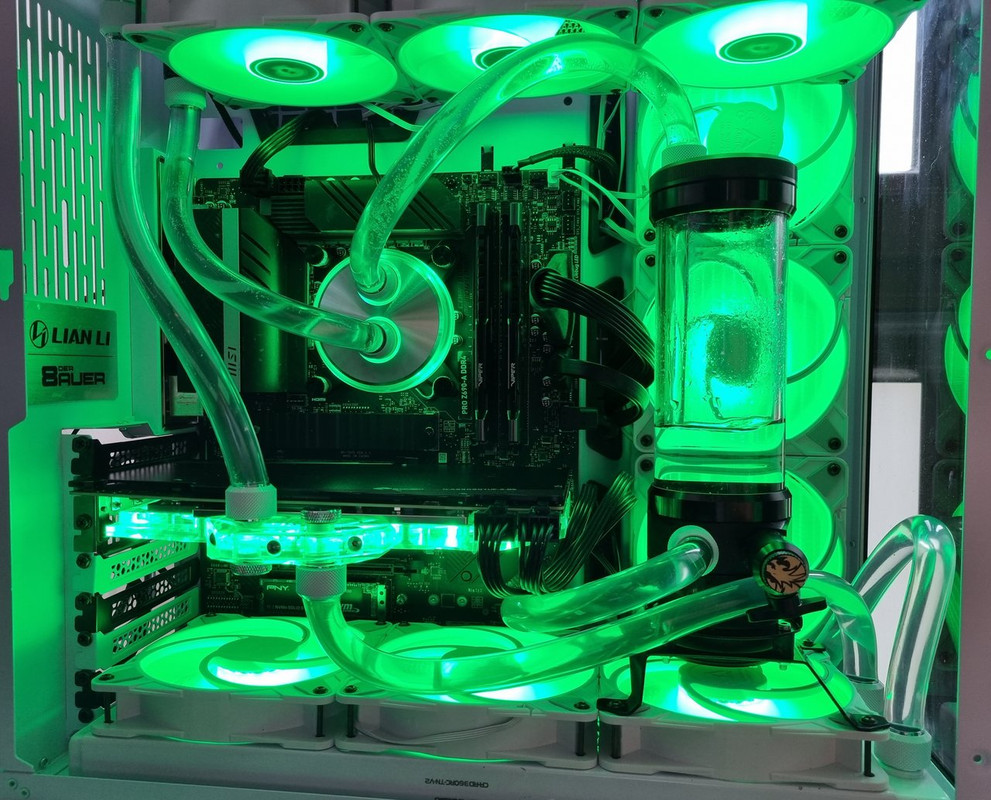

[bofff 143]

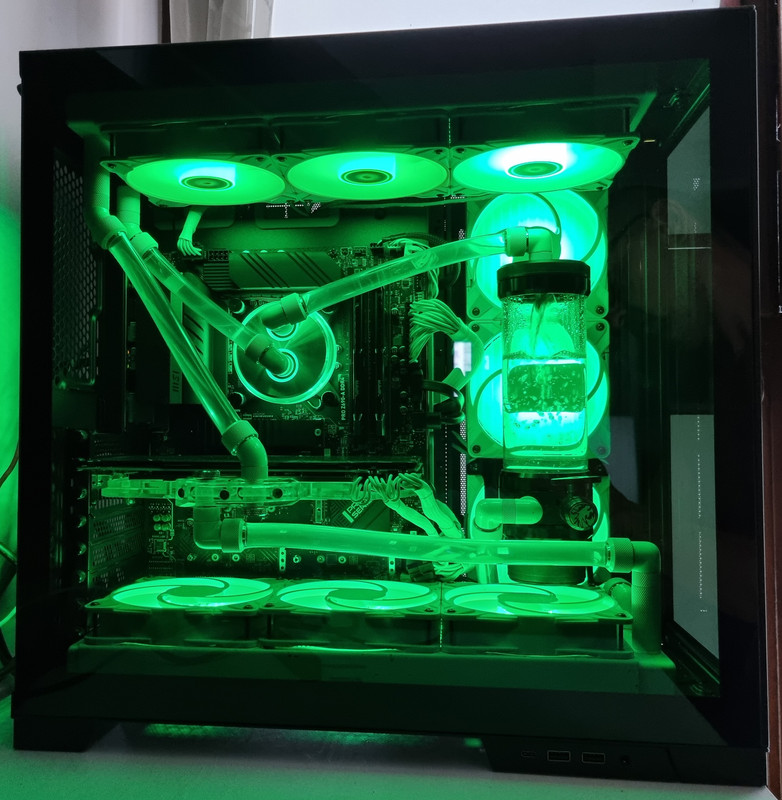

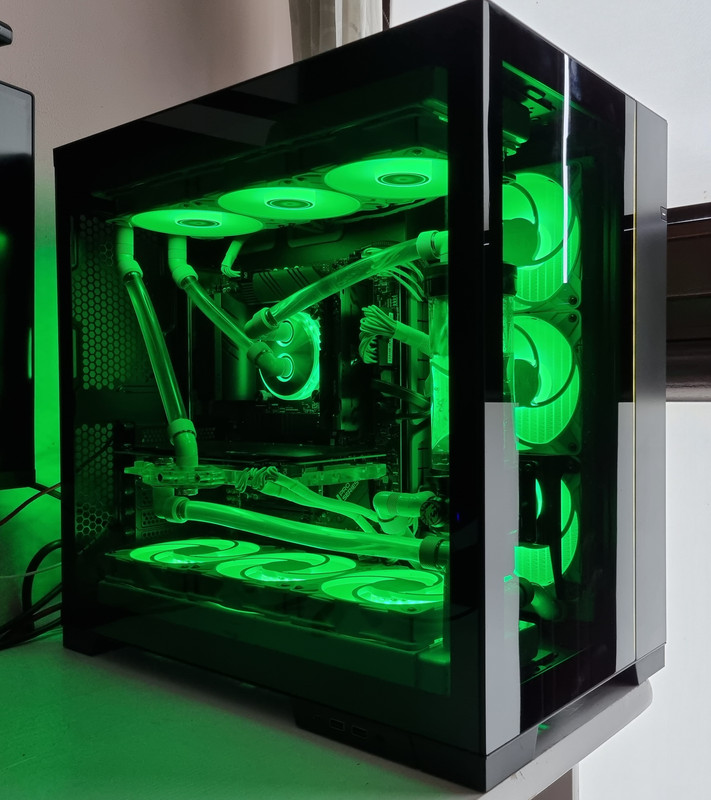

pierwsze próby

poprawki:

cofnięta boczna chłodnica

złączki kątowe

Edytowane 10 Lipca 2022 przez bofff

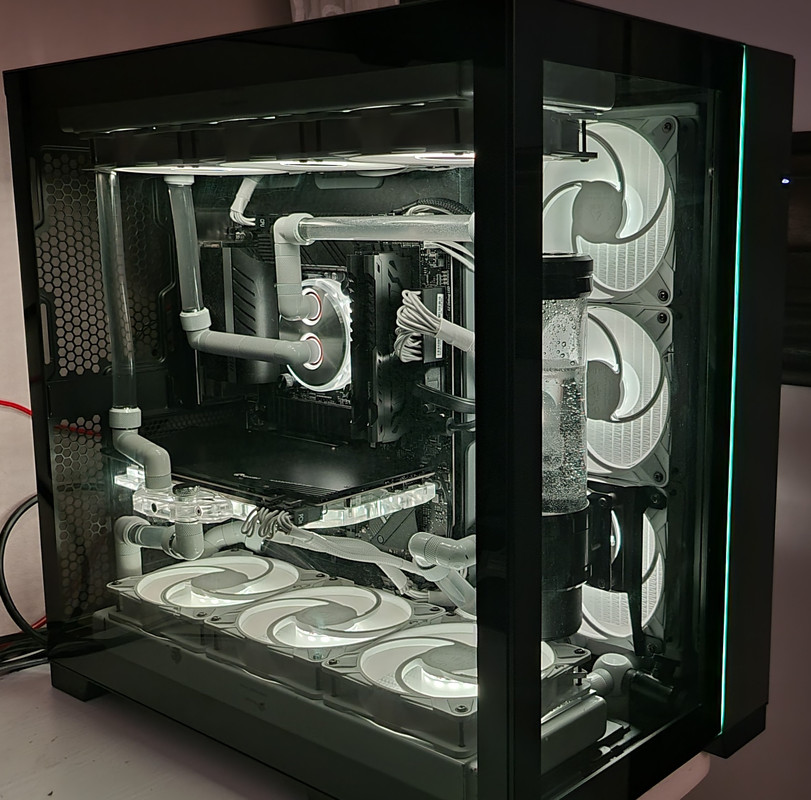

[bofff 143]

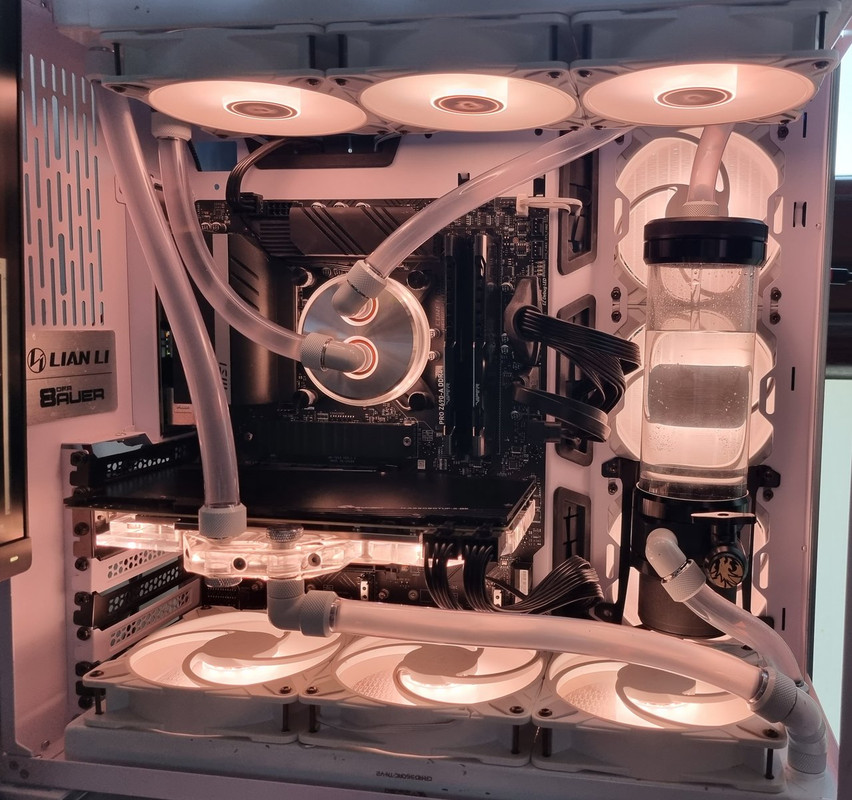

udało mi się chłodnicę i wentyle wystawić na drugą stronę

jest ciasno, ale dzięki temu, że między ścianką a chłodnicą zostało bardzo mało miejsca - wentyle skuteczniej wciągają powietrze z zewnątrz, lepiej chłodzą

pompa zamocowana na na bocznych wentylach- krótsze węże, więcej miejsca w środku





Edytowane 22 Maja 2022 przez bofff

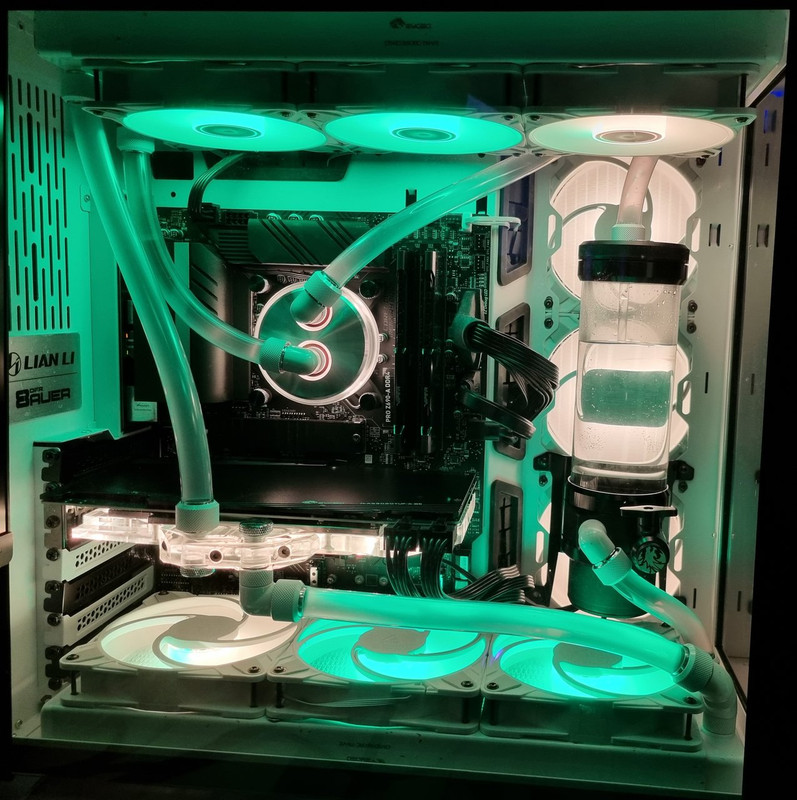

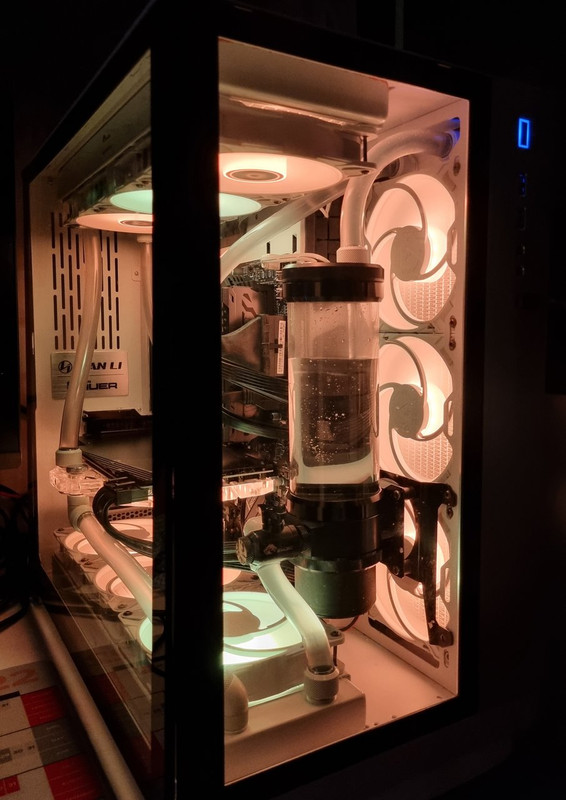

[bofff 143]

staram się prostować rurki, ale jeszcze trochę

w nowym EVO

[Ocho 501]

Luźny pomysł; dolna chłodnica obrócona o 180 stopni? Otwory na złączki żeby były koło śledzi.

Btw. Ten płyn ci nie chlupie w tym rezerwuarze?





Edytowane 2 Lipca 2022 przez Ocho

[bofff 143]



tak miało być,  ale połączenie dolnej i bocznej chłodnicy, z tyłu, przy płycie wymagało sporo złączek i idealnego ułożenia żeby nie zawadzało za mocno o dolne złącza na płycie

dokupię kilka 90° i będzie następna przebudowa

płyn skubany cieknie po ściance mimo wypionowanego dokładnie rezerwuaru

padło mi niestety Quadro, i na razie pompa działa pod temp CPU i czasem lubi sobie przyspieszyć (latem)

[bofff 143]

jako, że lepsze wrogiem  dobrego będę dalej dłubał (skończy się pewnie na HT i distro, ale to już musiałbym mieć wizję)

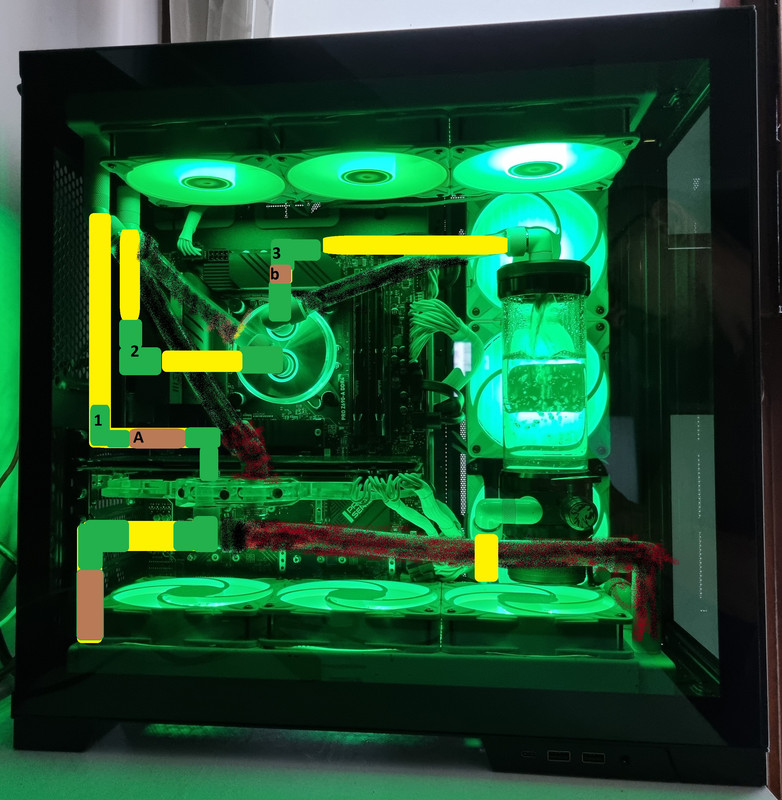

a na razie te ukośne rurki mnie nie przekonują, więc rozplanowałem sobie na  nowo, wszystko jest  jasne poza:

1 estetyką wyprowadzenia z procesora. czy nie za bardzo przekombinowane? 90°, przedłużka 20mm (b), 90°?

2. tu to już rzeźba, 90° musiałoby wisieć luzem (2)..  ktoś może tak próbował i wyszło tak źle, że ma traumę do dzisiaj? czy nie ma co kombinować i zamawiać następną 40mm?



Edytowane 10 Lipca 2022 przez bofff

[bofff 143]

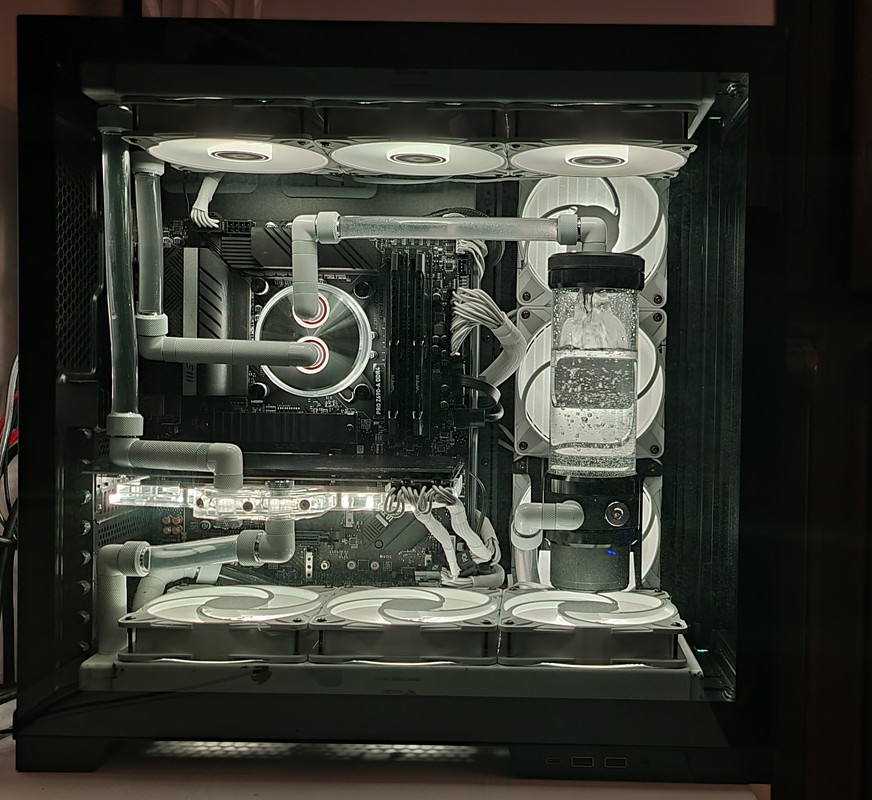

dla fanów kątów prostych

podrabiane akrylowe

[Trybcio86 226]

kąty proste sa fajne na twardych rurkach, to co zaprezentowałeś to rozumiem karykatura

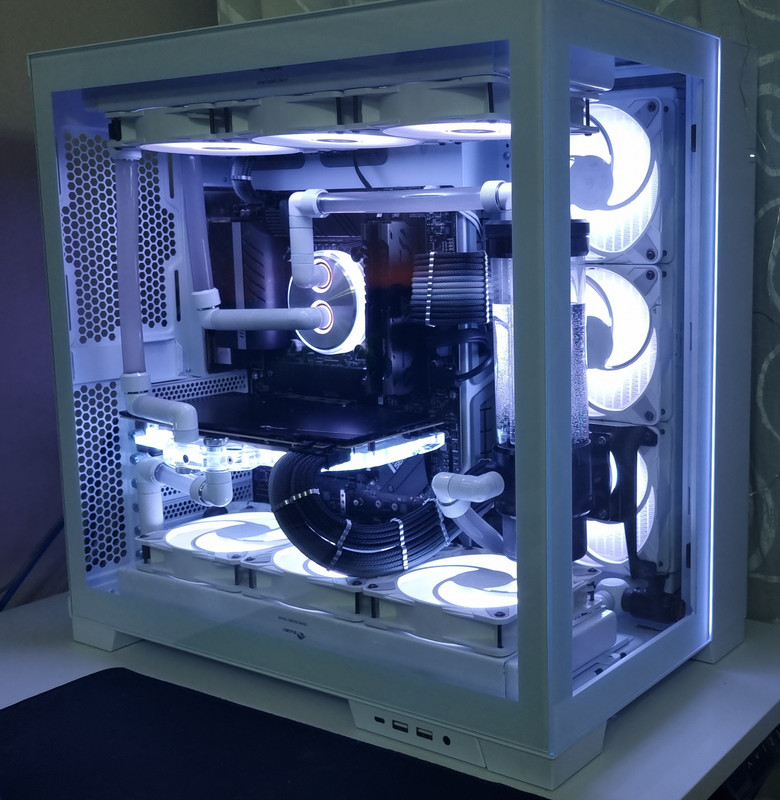

[bofff 143]

w białej budce, czekając aż ceny distro znormalnieją, ew. mi się znudzi czekanie

Edytowane 24 Maja 2023 przez bofff

[Ryoni 81]

gdzie to distro chcesz dac?

i jakie?

[bofff 143]

na front ekwb quantum reflection, już jedzie

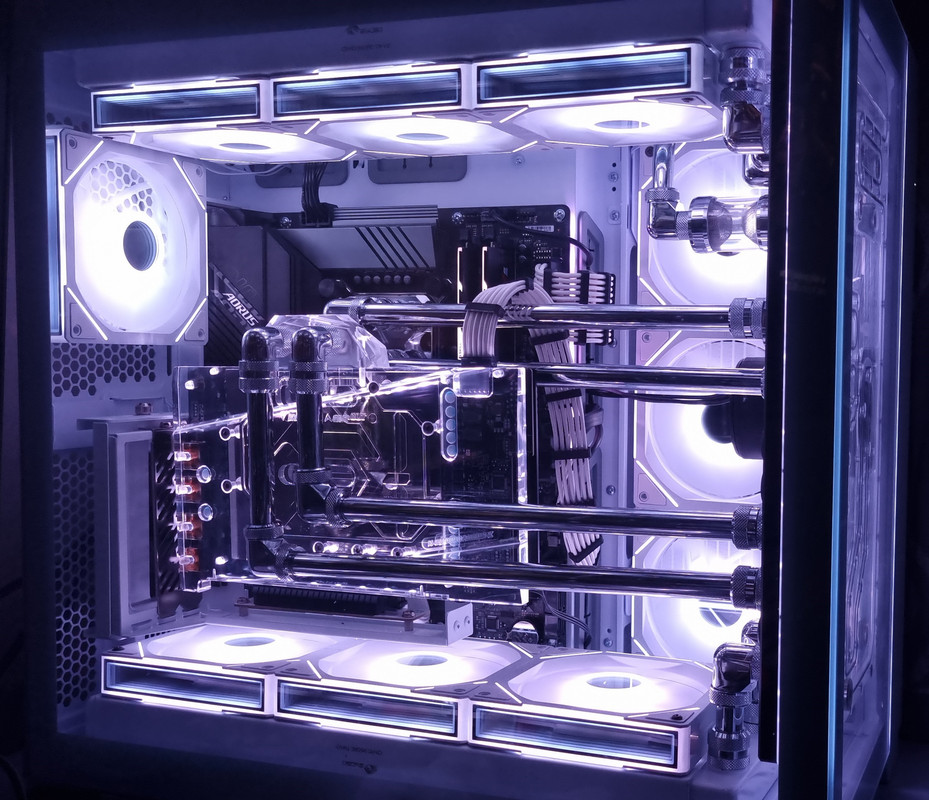

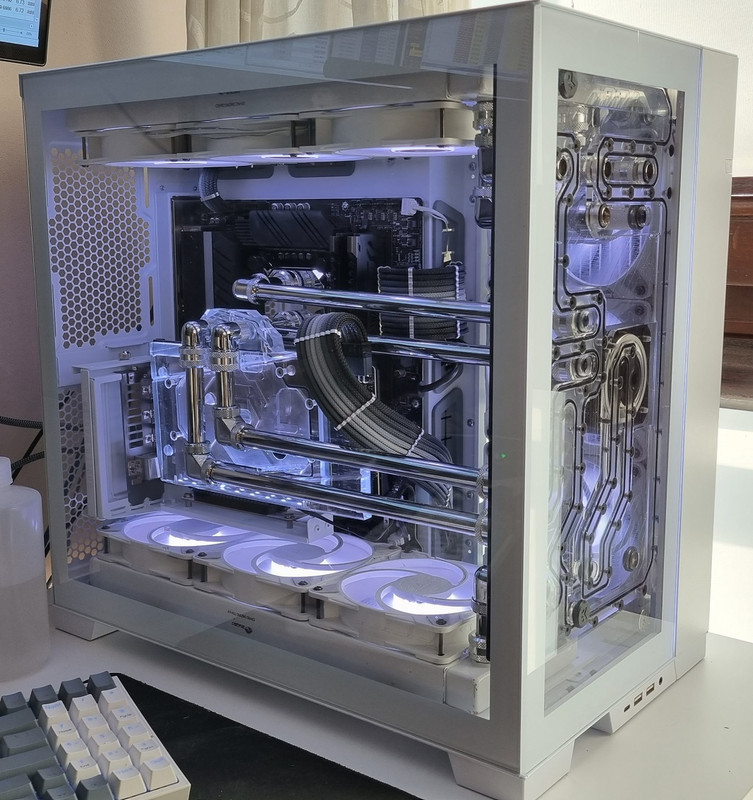

[bofff 143]

Edytowane 22 Lipca 2023 przez bofff

[Voodoo 2 2070]

W końcu projekt dojrzał. W pierwszym chaos, później już jakąś koncepcja, a na końcu rzeczywiście już przemyślany projekt 👍

[bofff 143]

dzięki! no i krzywa uczenia się warta całej zabawy, ten już robiłem na dużym spokoju

jeszcze będą mikro poprawki, pewnie upgrade karty, korcą mnie shitowe unifany, ale to już na później

no i postaram się zrobić jakieś normalne zdjęcia

[Trybcio86 226]

Pochwal sie co tam siedzi i jakie tempy masz na podzespolach i delte plynu

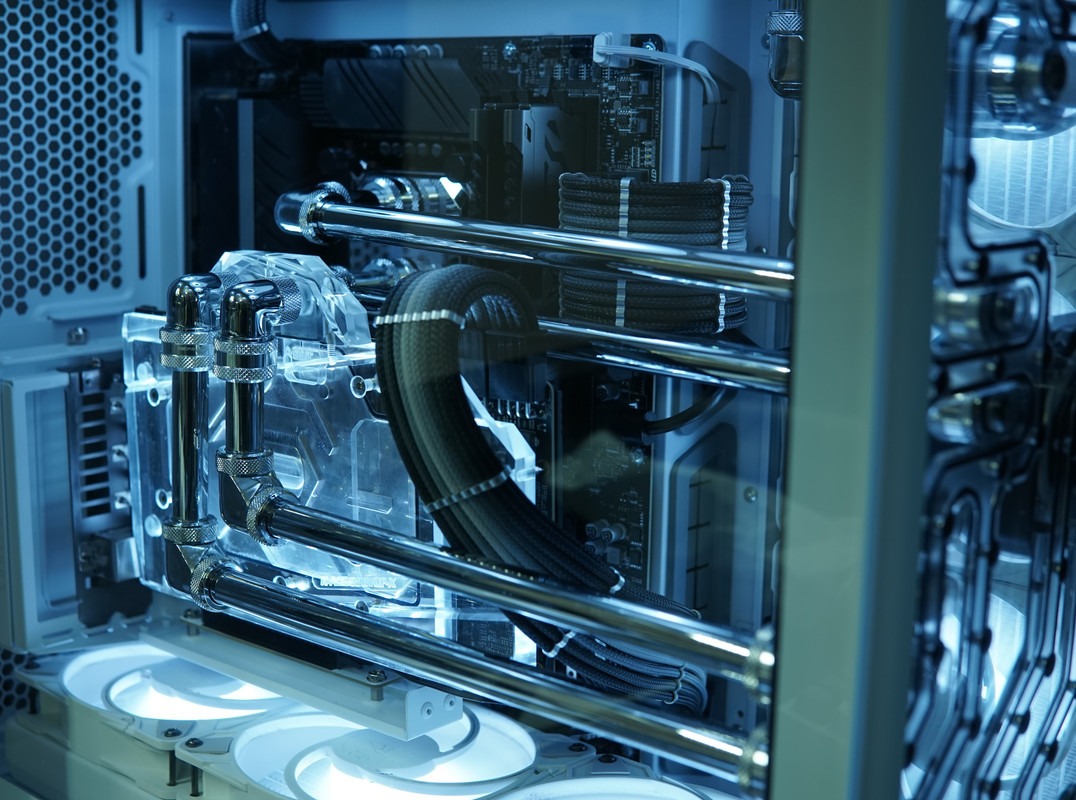

[bofff 143]

nic fancy

13600k/3080TUF/4400 viper cl19

3x360 chłodnice więc i nie ma jak się spocić, przed było 1l płynu, teraz 1,3l

a teraz jak jeszcze miedź ładnie oddaje temperaturę (rurki i blok CPU) to max delta spadła

póki co zdecydowany overkill, ale jak wstawię 6090xt/3090 może się coś podzieje

btw tu na zdjęciach  nie widać, ale jest blink-blink efekt, efekt wizualny chromu świetnie oddają to zdjęcia Niklota

Edytowane 22 Lipca 2023 przez bofff

[bofff 143]

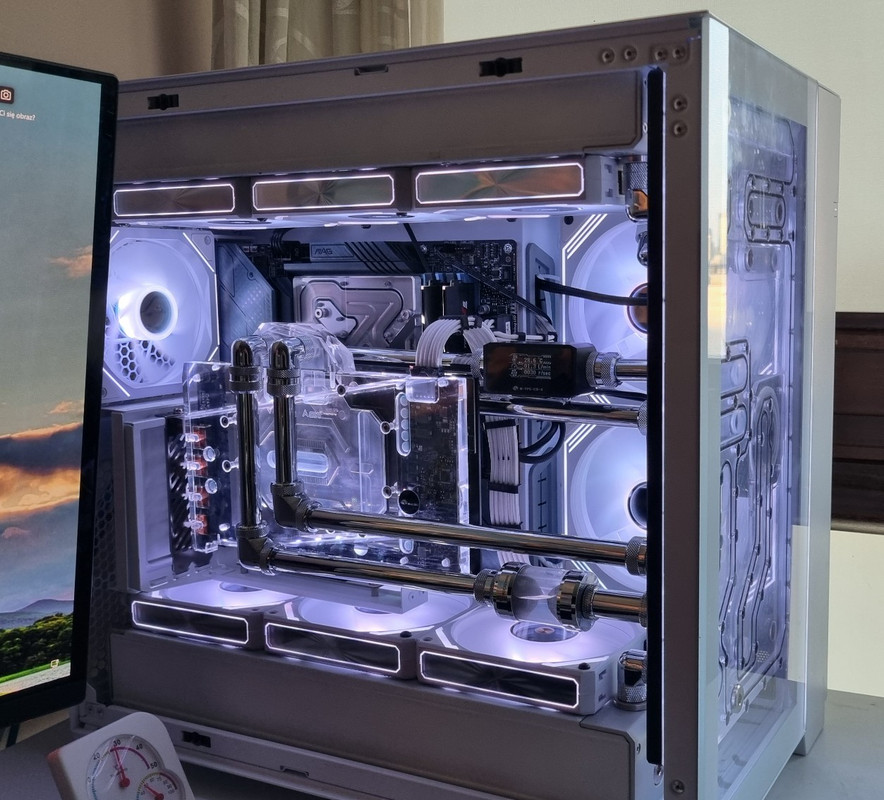

dla kronikarskiego obowiązku

Edytowane 17 Marca przez bofff

[Ryoni 81]

one wszystkie wyciagaja powietrze?
a gdzie intake?

[wkamil73 1305]

Stawiam, że część wentylatorów to reverse.

[bofff 143]

dokładnie tak

fłow góra-dół, boczny IN, lekko podkręcony tylny równoważy ciśnienie

[MarcoSimone 2111]

W dniu 11.01.2024 o 07:53, bofff napisał:



Distro z tego co wiem, srogo ubijają przepływ cieczy. Jak to wygląda u Ciebie?

Chłodnice to chyba nie są 30mm slimy?

Jaką masz deltę cieczy względem otoczenia pod obciążeniem?

Moja Evo wygląda tak:

Dół i góra wyciągają, bok 3 fluctusy zasysają, tył obecnie zmieniony na zasysający ale myślę go jednak wywalić.
W Aquasuite ustawione wentyle zależnie od temperatury cieczy.
Generalnie w idle 30% (max. 790rpm) a w grze typu CP2077 40% (max 1000rpm). Pompa DDC na sztywne 45%. Przepływ 125l/h a po wygrzaniu cieczy w stresie wzrasta nawet o 8-9l/h.
Delta płynu w grach +10-11C względem temp. pokojowej.
Chłodnice to 2x Alphacool 360 ST30.

Edytowane 27 Kwietnia przez MarcoSimone

[Ryoni 81]

wszystkie moje 011:
Vision:
https://www.instagram.com/p/C53Z8QwNJzs/
011 EVO XL:
https://www.instagram.com/p/C3QAYC9NCjg/
Czarny i biały EVO XL + 7000D
https://www.instagram.com/p/CygFuv6NvtH/
Czarny EVO XL z 3x420mm
https://www.instagram.com/p/CzW23VTty55/?img_index=1

generalnie Vision najfajniejszy, zwłaszcza jak chłodzenie wspomaga MORA pod biurkiem

[bofff 143]

EKWB x360m, p360m xflow, p280m xflow,  bykski 1080

d5 EKWB, D5 Aquacomputer

flow (ze wskazań tego czujnika - będzie zmiana na AC) up to 3,2 l/min
