Water Cooling by aratoja

[aratoja 0]

Witam wszystkich zapalenców WC;)



Więc chciałem zaprezentowac wam moje nowe chłodzenie wodne i pokazac jak powstawało:)

oczywiście bardzo licze na różnego typu uwagi, pomysły, oraz konstruktywną krytyke:)



Zaczynam:)



Ogólnie zależało mi na czyms nie za dużym ale możliwym do transportu no i wydajnym, wymiary obudowy o wymiarach 33x23x18cm więc nie tak źle wg.mnie:P

próbowałem spakowac wszystko jak tylko sie da ale nie dosc że uczyłem sie lutowac rurki do naprawde cieżko było, ostatecznie wymyśliłem jak zbudowac cały układ tak aby był on możliwy do rozmontowania bez potrzeby rozlutowywania rurek:) na zdj jest wszystko widoczne, nie mam jezcze bloku na cpu wiec narazie podłączyłem bloki NB i GPU, jak dostane blok na CPU zaczna sie testy;) układzik praktycznie nie słyszalny, słychac jedynie lekki szum w rurkach i chłodnicach, pompa pracuje na 1biegu a i tak jest tam niezły wodospad:) jedyne co mi pozostało do zrobienia to wymyślec miejsce dla rezerwuara no i dokupic troche węża bo narazie zrobiłem taką małą prowizorke z jakiegos starego węża ktory sie strasznie załamuje:/ no i planuje zrobic jakis sterownik który steruje wiatrakami zależnie od temp. wody:)





Czesci jakich użyłem:

-Serce czyli Grundfos ALPHA+ - NIESAMOWITA POMPA [NIESŁYSZALNA I BB WYDAJNA]

-Stara obudowa MIDITOWER i płyta wszystko pomalowane na black

-2 x NAGRZEWNICA HARRISON miedz [25x16x4cm i 25x16x5cm]

-rórki miedziane,krrocce mosiężne,kolanka,syfon mosieżny,

-wąż 2m FESER TUBE black

-Rezerwuar AluTank 135 Blue

-blok NB innovatek

-block GPU abadon

-jak narazie 2XPAPST 12

-palnik, cyna, pasta, itp

-dobry pomysł i jazda;)





GALERIA:

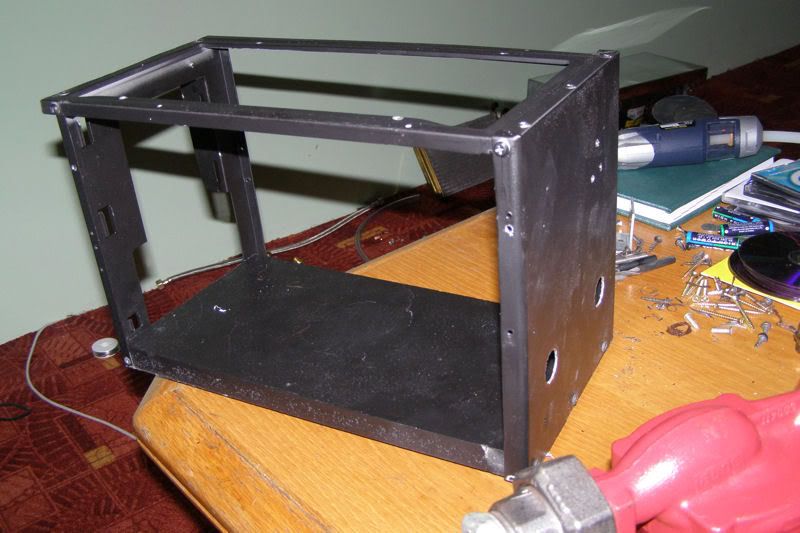

OBUDOWA W CZASIE OBROBKI:



PRZYMIARKI:

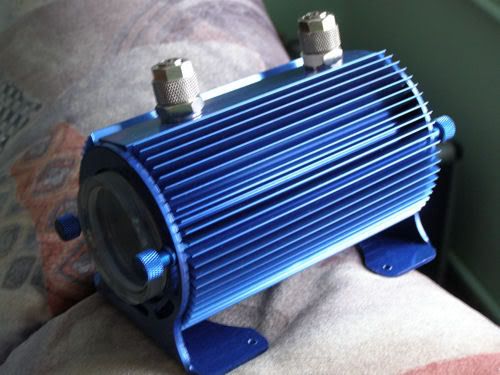

REZERWAUR:

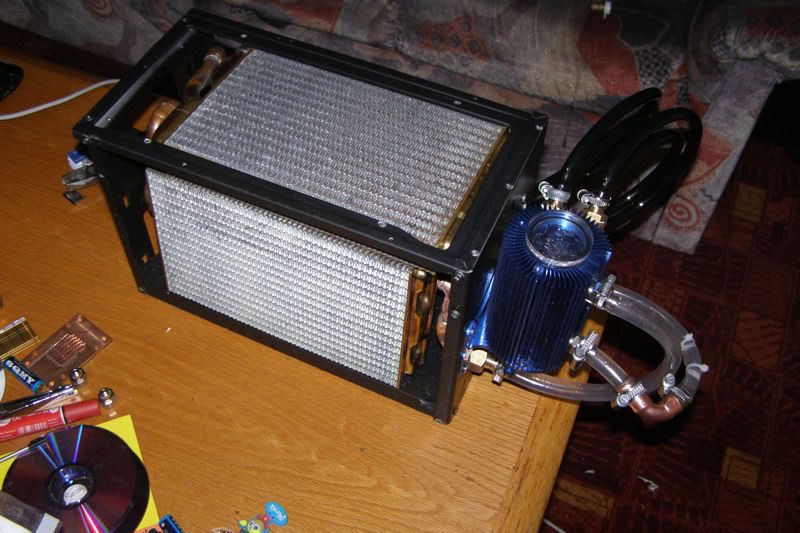

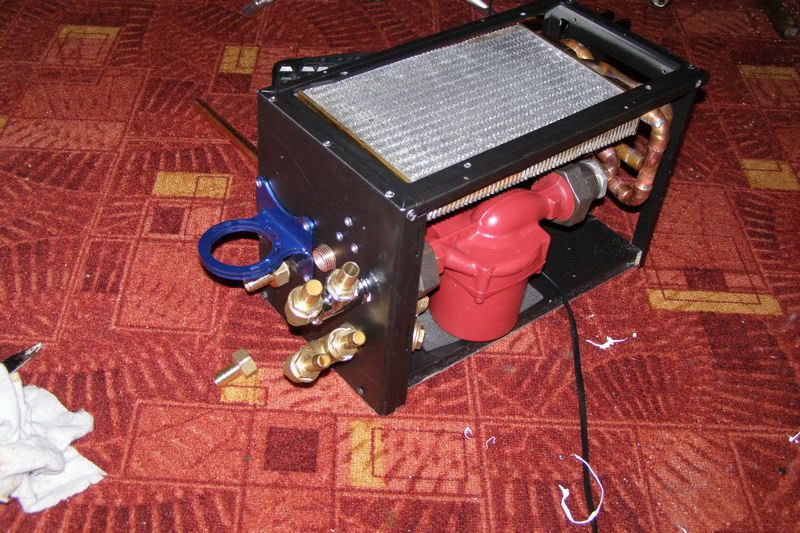

KOLEJNY ETAP JUZ PO LUTOWANIU- MONTAZ POMPY I USZCZELNIANIE:

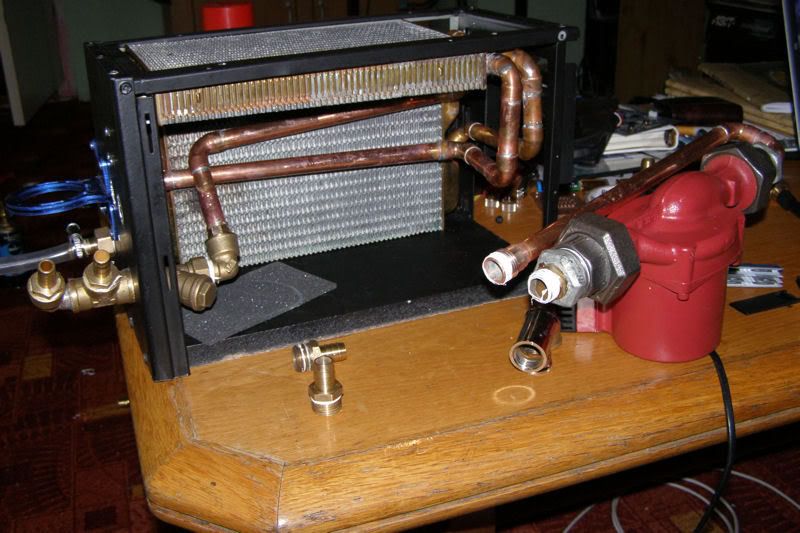

CHWILE PRZED PODŁĄCZENIEM WEŻY:



NO I JUZ PRAKTYCZNIE GOTOWY UKŁAD :





NO TO TERAZ CZEKAM POZDRAWIAM aratoja

[Szaki 0]

łądne ale waży pewnie trochę

[długopis 0]

jak dla mnie bardzo fajny projekt

ale przydałoby się jeszcze trochę estetyki

[Fudster's 0]

Hmm bardzo ciekawe. Dobry pomysl przydaloby sie to tylko czyms obudowac, podmalowac... Ale sam projekt jak najbardziej na

[KaGe 0]

O kurde masz system konkret

To co pozostaje czekać na jakieś foty gotowego zmontowanego zestawu i wyniki testów



długopis

Myślę, że czas na estetykę przyjdzie póżniej

[aratoja 0]

oczywiście pracuje nad dokonczeniem obudowy:) jakas plexi albo wycieta na CNC blacha z oknami i wypolerowana na lustro:)

[Dezet_ 0]

Podepnij pod PC jak skonczysz i daj foty Bedziesz obudowywal WC?

[aratoja 0]

Tak DAZET będzie obudowa:), tylko nie wiem co zrobic z tym rezerwurem

[Szaki 0]

No ja nie wiem czy ty wiesz ale gorące powietrze leci do góry więc u ciebie wentyle powinny się odwrotną stroną znaleźć po przeciwnej stronie

[aratoja 0]

Wentyle tylko tak położyłem jeszbecze nie są zamontowane:)

[seba84_2005 1079]

Spoko pomysł ciekawe jak z wydajnością

[Turek 0]

Może nie najładniejsze ale pewnie wydajne.

[aratoja 0]

"Myślę, że czas na estetykę przyjdzie póżniej "

jak powiedział KaGe;)

[Brokuł 0]

Widzę, że podobna pompa jak moja masz ją źle ustawioną - oś wirnika powinna być w poziomie, dłużej pożyje



z oficjalnej strony grundfosa:







Zakładamy klub grundfosa?

[aratoja 0]

Wiem widziałem to:) ale ciężko by było ją zamontowac tak w poziomie razem z dwoma chłodnicami;) działała juz długo na lick tescie i wszystko jest cicho i super wydajnie:D zresztą pewnie wiesz;)





a klub możemy zakładac

[Brokuł 0]

Chyba żebyś położył całą skrzynkę na szerszym boku...

Czym uszczelniałeś gwinty? Jeżeli taśmą teflonową to szykuj się na czyszczenie bloczków - mi teflon nieźle dteka zapchał...

[aratoja 0]

Tak taśmą teflonową ale jak narazie jest ok, założyłem mosiężny syfon i tam sie zbiera wszystko;) czym napełniłes układ? woda destylowana?

[Brokuł 0]

Przy tak mocnej pompie obawiał bym się że przeleci i przez syfon... jak włączyłem swoją to na chwilę mi mignęły strzępy teflonu w rezie a potem wszystko się wplątało między piny w dteku



Układ zalałem feserem gl. ze względu na używaną pompę, która była dość mocno podrdzewiała...

[Black Bull 2]

Cud, miód i orzeszki .

Pozdr.

[aratoja 0]

Tak jak myślałem, sitko w syfonie jest na tyle gęste, że strzępy teflonu sie tam ładnie zatrzymały

[aratoja 0]

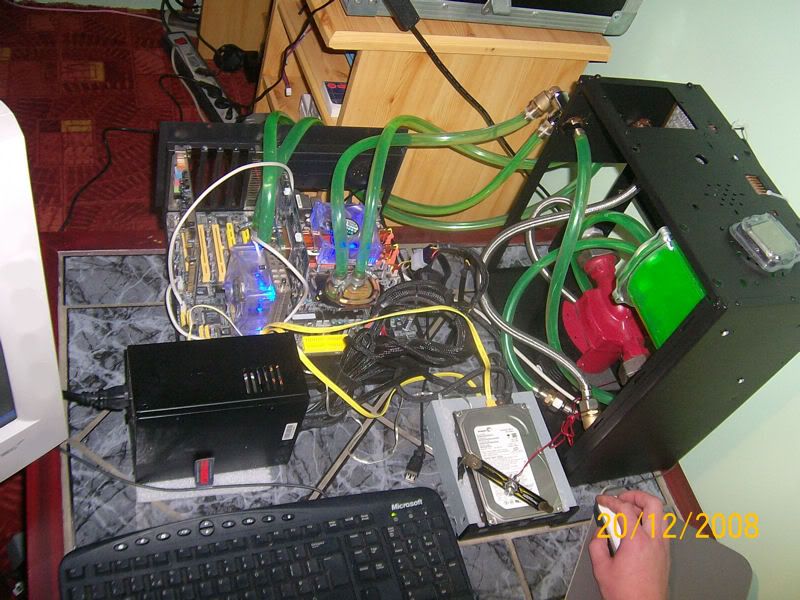

Tutaj wersja1.0 mojego WC 2x większa i tylko z jedną chłodnicą



jeszcze niezalany i buda niepomalowana :



po zalaniu na lanparty Expert i moim Venice 3000@3240Mhz

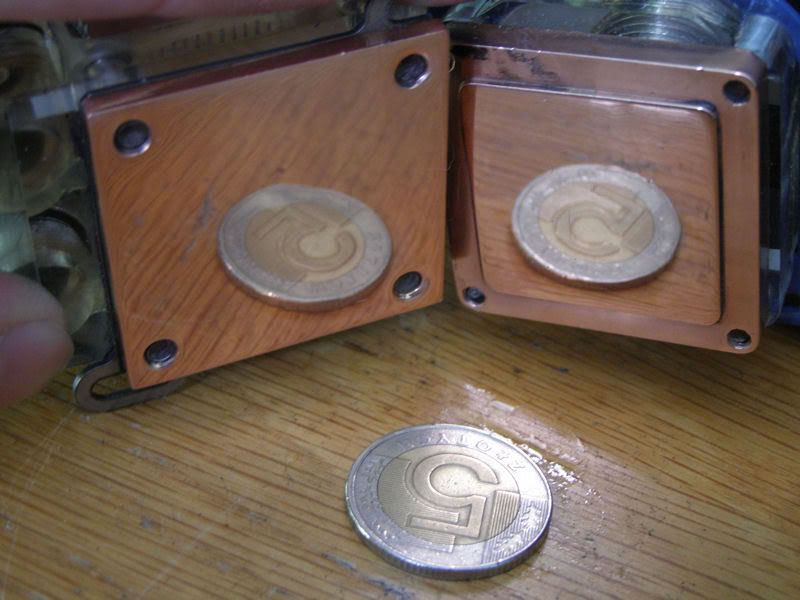

wypolerowane bloki:D
