Unitra Elizabeth

[lewy 0]

Unitra Elizabeth

AMPLITUNER JAKO OBUDOWA KOMPUTEROWA



Odcinek pierwszy - chaos

Odcinek drugi - opóźnienie



Odcinek pierwszy - chaos



Od jakiegoś czasu po głowie chodził mi pomysł zrobienia czegoś nowego, czy też innowacyjnego [choć w tej sferze wyręczył mnie już Screamer, to on był pierwszy, przede mną] i w końcu mogłem powiedzieć: eureka! W moim rodzinnym domu, w którym mieszkam od urodzenia, znajduje się amplituner Unitra Elizabeth DSH 101.

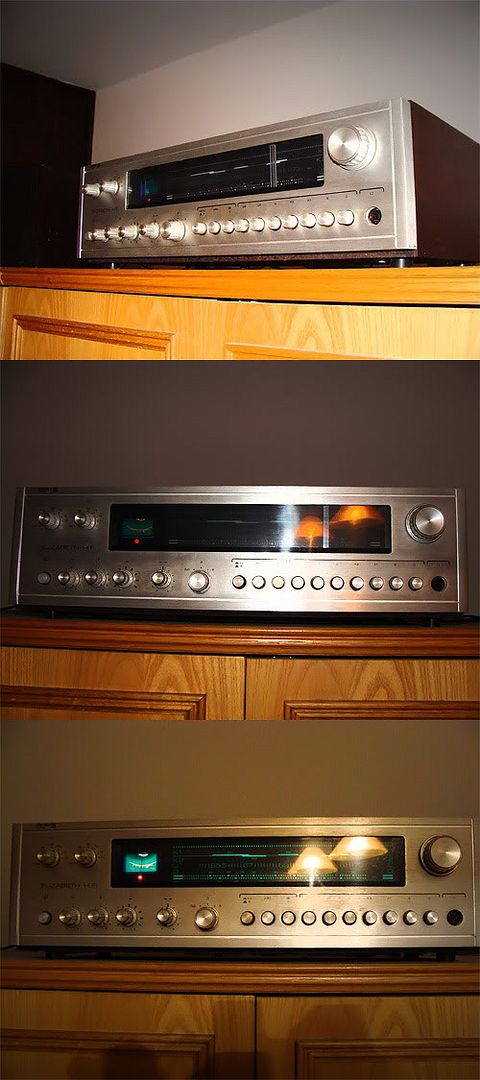

Powyższe fotografie przedstawiają w pełni sprawny, omawiany egzemplarz.



Jednak ze względu na to, że urządzenie te nadal pięknie brzmi, a moja skromna osoba była nadał zafascynowana przepięknym wyglądem Unitry Elizabeth, postanowiłem poszukać uszkodzonej sztuki na Allegro. Szczęście było moim przyjacielem, gdyż znalazłem Unitrę Elizabeth DST 203, w dobrym stanie wizualnym, jednak w nienajlepszej sprawności technicznej oraz zaledwie parę kilometrów od miejsca mojego zamieszkania, w końcu amplituner został znaleziony przeze mnie w Poznaniu. Na pierwszy rzut oka oba modele róznią się barwą drewna oraz kratką wentylacyjną. Wydaje się, że ten egzemplarz Unitry, czy też jak kto woli Diory Elizabeth jest jeszcze lepiej przystosowany do służenia jako obudowa komputerowa.

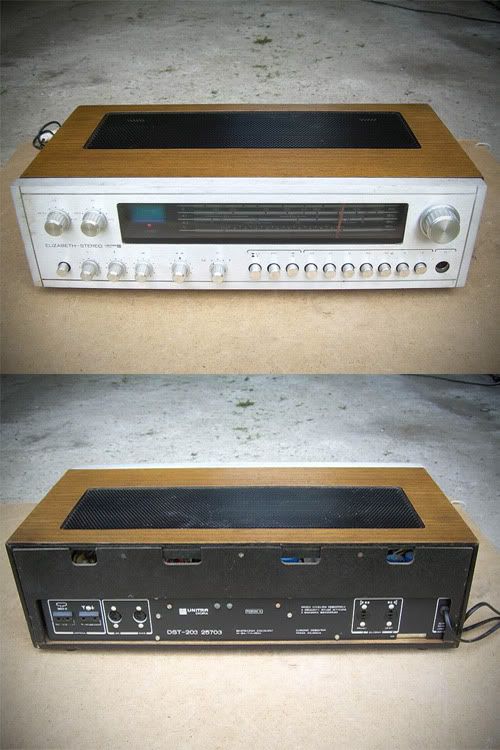

Zdjęcie przedstawiają zakupiony model, zdjęcia z aukcji.



Wymiary: 48,7cm x 14,5cm x 24cm



I w tej chwili już mamy pierwszy problem. Płyta główna musi być krótka, szerokość również nie może przekraczać 25cm, wtedy nie zmieściłbym dysku oraz zasilacza na podstawie. Jako, iż nie dysponuję wielkim, a nawet choćby średnio-dużym budżetem, zdecydowałem się znaleźć procesor Pentium 4 2,8Ghz 1Mb 800Mhz oraz MSI PM8M2-V o wymiarach 24,5cm x 19cm. Zintegrowana karta graficzna to także mój sojusznik, ponieważ nie muszę się martwić o chłodzenie tego urządzenia oraz przede wszystkim o aspekty wielkościowe. Pamięć to Kingmax 512 DDR Ram 400Mhz. Do takiego zestawu nie potrzebuję wielu watów, stąd też Fortron o mocy 200W jest odpowiednim wyborem. Dysk twardy to Seagate 80GB ATA. Konstrukcja obędzie się bez powoli już bezużytecznego [przynajmniej dla mnie] napędu DVD/CD. Chłodzeniem powyższego zestawu zajmą się dwa wentylatory Arctic Cooling o średnicy 80mm, za procesor odpowiadać będzie Intelowy radiator z wentylatorem 80mm.



Komponenty, które zdążyłem zebrać do tej pory.



Moim celem jest zachowanie wszystkich elementów zewnętrznych, pokrętła i niektóre przyciski muszą być pomocne w codziennym użytkowaniu komputera. Co z pierwszymi z nich? Sprawa oczywista, nimi będę regulować obroty wentylatorów. W celu tym zakupiłem dwie sztuki AAB Cooling FSC1. Przyciski power i reset będą umieszczone, odpowiednio - pierwszy od lewej oraz pierwszy od prawej strony amplitunera. Panel ze skalą, będzie atrapą, tj. nie będzie za nic odpowiadał z wyjątkiem wyglądu. Zielone podświetlenie obowiązkowo zostaje zachowane. Pozostałe pokrętła i przyciski znajdą swe zastosowanie być może w przyszłości, póki co nic więcej nie potrzebuję.

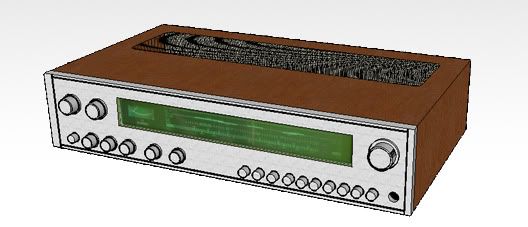

Model omawianego amplitunera, który przygotował dla mnie TiZi.



Jak widzicie, z tyłu ma pojawić się siatka aluminiowa, zamiast ścianki tylnej, która była tam pierwotnie. Dzięki temu będzie lepszy przewiew. Zastosuję tutaj trick Screamera, czyli filtr węglowy jako zwalczacz kurzu. Wentylatory będą znajdować się pod fabryczną siatką, ich zadaniem będzie wyciąganie ciepłego powietrza z obudowy.



I to na razie tyle.



W następnych odcinkach?



Zapoznamy się z Elizabeth Unitrą dokładniej, zobaczymy jej wnętrzności. Rzucimy też okiem na model TiZiego.

[helfire 0]

ładnie się zapowiada

czekamy



ogólnie projekt jest bardzo ciekawy, amplituner podoba mi się niemiłosiernie

szczególnie od przodu

jestem ciekaw efektu



i mam pytanie:

zasilacz włożysz jako "całość" czy tylko elektronikę z niego?

wnętrze będzie w jakiś sposób widoczne?

[jarux 127]

Dobra, dobra, pomóżcie mi go namówić na samodzielne zrobienie paru baardzo prostych elementów elektronicznych. Może was posłucha

I wyjmij zasilacz z obudowy. Będzie mniej miejsca zajmował i odejdzie jeden wentylator

[Screamer 2]

Mam nadzieję, że oryginalne podświetlenie pozostanie



Na koniec postawisz jedną Elizabeth obok drugiej i będziesz miał centrum multimedialne w stylu retro.



Pięknie

[TiZi 0]

Nie no ta Unitra mnie urzekła podczas robienia projektu. Gdy lewy' pokazał mi aukcję to mnie po prostu zatkało lubię takie stare radyjka mają swój urok, a te radyjko na prawdę jest piękne . Już nie mogę się doczekać kiedy wreszcie będą jakieś postępy chyba bardziej niż autor tematu .



Powodzenia w pracach i miłej zabawy



edit: literówki

[Rapture 0]

moj dziadek ma takie samo (sprawne 100%) ale chyba by mnie za jaja powiesil jak bym chcial z tego zrobic cokolwiek



powodzenia w projekcie i nei zepsuj tego

[Spindle 0]

Oj aż mi chce się płakać jak widzę że taki piękny ampli niszczysz



Na dodatek mało miejsca weź poszukaj coś większego

[helfire 0]

przecież on kupił uszkodzonego

i nie będzie go niszczył, tylko przerabiał

[kurgan 0]

Sory lewy, ale muszę

http://unitra.eu.org/stop_tuningowi

to co do pomysłu, dobry, ale unitra jest unitra.

Ale możesz liczyć na moją pomoc

[jarux 127]

W przyszłym tygodniu może wybiorę się na poszukiwana jakiegoś uszkodzonego zabytku by lewy' nie poczuł się za swobodnie

A tak na serio to podaj wymiary środka.

[Spindle 0]

Żeby nie było życzę ci powodzenia



Ale ten link od kurgan jest najlepszy

[SwordOfUltimate 0]

wyglada ciekawie, mozesz jeszcze wykorzystac wyjscie na sluchawki

[TiZi 0]

Nie przesadzajcie tak, Unitra wiadomo prawie jak rzecz święta ale lewy' nie ma zamiaru przerabiać nic na zewnątrz, wyciągnie tylko zepsutą elektronikę i wrzuci tam sprzęt. On nawet ratuje ten egzemplarz możliwe że... aż nie chce mi przez usta przejść wylądowałby na śmietniku. A tak będzie służył i zdobił jego wnętrza

[lewy 0]

Zasilacz chyba będzie rozebrany, ale jeszcze zobaczymy. Wymiary wewnętrzne podam później.



Co do tego okrutnego czynu, który pokazał kurgan - nie bójcie się. Elizabeth ma wyglądać od zewnątrz tak jak około 33 lata temu. Jedyna zmiana to tył. Co do elektroniki - prawdopodobnie dostanie ją ktoś z osób, które napisały tutaj posta. Do tej pory. Co do wykorzystania wyjścia na słuchawki, myślę o tym, ale nic konkretnego do głowy mi nie przychodzi. USB niepotrzebne, podobnie z audio.



Sprzęt, który podałem w pierwszym poście to typy. Jeżeli ma ktoś coś lepszego w domu, to proszę dać znać.



Dziękuję też za słowa otuchy.

[Spindle 0]

Co do elektroniki - prawdopodobnie dostanie ją ktoś z osób, które napisały tutaj posta. Do tej pory.



Przyznaj się kogo masz na myśli

[lewy 0]

A kto jeszcze w podpisie ma Unitrę?

[TiZi 0]

wyglada ciekawie, mozesz jeszcze wykorzystac wyjscie na sluchawki



Będzie to bardzo dobry pomysł, ale trzeba by tam dać jack 3,5 bo raczej teraz nie sprzedają słuchawek z takim wejściem

[Karuzel666 0]

Będzie to bardzo dobry pomysł, ale trzeba by tam dać jack 3,5 bo raczej teraz nie sprzedają słuchawek z takim wejściem

Ale są przejściówki z dużego na mały jack, więc nie widzę problemu. Sam gdzieś taką nawet posiadam lecz nie mogę jej znaleźć od tygodnia

[moonraker 0]

hm... żebym ja się posunął do takiej zbrodni to ta elizabetka musiała by być zdewastowana bardzo mocno. Nie wiem jak było z tą sztuką do której chcesz wpakować pieca, ale myślę że nawadała by się do odrestaurowania

[Spindle 0]

hm... żebym ja się posunął do takiej zbrodni to ta elizabetka musiała by być zdewastowana bardzo mocno. Nie wiem jak było z tą sztuką do której chcesz wpakować pieca, ale myślę że nawadała by się do odrestaurowania



Taa a jutro da nam pierwsze fotki z młotkiem i siekierą w ręku



Nie mogłem się powstrzymać

[lewy 0]

Zawsze wszystko można odkręcić. Będę wyjmował elektronikę tak długo i starannie, jak tylko będzie trzeba. Nie jestem zbrodniarzem.

[TiZi 0]

Ale są przejściówki z dużego na mały jack, więc nie widzę problemu. Sam gdzieś taką nawet posiadam lecz nie mogę jej znaleźć od tygodnia



Ale nie wydaje mi się żeby tam był duży jack tylko takie stare wejście wejście które ma parę pinów czy coś w tym rodzaju, nie mogę znaleźć odpowiedniego zdjęcia



Taa a jutro da nam pierwsze fotki z młotkiem i siekierą w ręku



Tu wystarczyła by szpilka żeby zniszczyć takie cudo

[lewy 0]

Trzecie zdjęcie - tutaj.

[jarux 127]

Ale nie wydaje mi się żeby tam był duży jack tylko takie stare wejście wejście które ma parę pinów czy coś w tym rodzaju, nie mogę znaleźć odpowiedniego zdjęcia

Ja bym próbował zrobić to na 2 sposoby:

1)zostawić oryginalne gniazdo i używać przejściówki oraz dać regulacje głośności na wyjście słuchawkowe.

2)Zmienił gniazdo na mini jacka i dal regulacje głośności na wyjście słuchawkowe

[kurgan 0]

Ja bym próbował zrobić to na 2 sposoby:

1)zostawić oryginalne gniazdo i używać przejściówki oraz dać regulacje głośności na wyjście słuchawkowe.

2)Zmienił gniazdo na mini jacka i dal regulacje głośności na wyjście słuchawkowe

Gniazdo, potencjometry, przełączniki, części mechaniczne tego, są na stałe na płytce elizabetki.
