Być może niektórzy widzieli już moją pierwszą rewizję LC która miała swój bieg na innym forum. Wątkiem przewodnim tej pierwszej rewizji było lepsze przystosowanie obudowy - Chieftec Big Tower do chłodzenia podzespołów cieczą. Myślę że powiodło mi się wykonanie "przejrzystego" LC oraz wydajnego pod względem temperatur - co potwierdzały przeprowadzone testy platformy po zwodowaniu oraz udało się znacznie wyciszyć PC.



Z biegiem czasu postanowiłem że przydało by się zwodować płyte główną bo oba mostki bez żadnego nawiewu grzały się do okolic 50c oraz tym samym zrobić większe wężowisko w układzie [łuki ]. Zacząłem szukać bloków na mobo. Okazało się że nie ma zbytnio w czym wybierać a fullcover na płytę (crosshair III) był dostępny jedynie z topem z acetalu a chciałem coś z plexi.



To przekonało mnie do zmiany podzespołów - a raczej całej platformy. W zamyśle było zwodowanie prawie wszystkiego co się da tak aby stworzyć "wężowisko" , wykorzystując do tego plexiane bloki które mi się bardzo podobają.



Ostatecznie także "Szef Big Tower" poszedł w odstawkę ponieważ był poprostu za mały aby zmieścić nową konfigurację + dodatkowo drugą chłodnicę 2x120



Po dość długim rozmyślaniu i przeglądaniu XS forum wybór padł na Corsair Obsidian 800D. Wiedziałem że obudowa też nie jest zabardzo przyjazna do umieszczenia drugiej chłodnicy w środku ale postanowiłem podjąć wyzwanie izrobić "krzywdę" (chyba jako pierwszy w PL) tej nie najtańszej obudowie .





Teraz chciałbym się podzielić tym co robię aktualnie z PC także i na tym forum.

Co do fotek to są jakie są. Na razie uczę się obsługi aparatu - z jego milionem ustawień



Graty



•


• Buda: Corsair Obsidian 800D

• CPU: i7 920 D0

• Mobo: Asus Rampage II Extreme

• GPU: EVGA GF 280GTX

• Ram: Corsair Dominator 3x1gb 1600mhz CL8

• HDD: Seagate 500GB

• PSU: Chieftec 650W



•

  LC:


• Blok CPU: EK Supreme HF Plexi-Nickel

• Blok GPU: EK fullcover GF 280GTX + EK Ram cooler

• Blok NB/SB: EK FB Asus RE2 Plexi-Nickel

• Blok mosfet: EK Mosfet Asus X58 KIT Plexi-Nickel

• Blok QPI: Blok QPI Plexi by Barus

• Blok Ram: Custom Made Plexi-nickel

• Chłodnica: Feser xchanger 360 lub XSPC RX360 i Feser xchanger 240

• Pompka: Laing DDC 1T +top EK

• Rez : EK Multioption RES X2 - 250 Advanced

• Złączki skręcane: Feser 10/16

• Złączki kątowe: Złączki kątowe i adaptery BP

• Wentylatory: Gelid Gamer Fan Wing12 UV Blue

• Wąż: Tygon R3603 9,5/15,9

• Płyn: Feser One Blue UV














Tak wygląda aktualnie roznitowany OBSIDIAN 800D. Mam już przygotowane dwa z trzech nowych elementów -aczkolwiek nie wiem czy się jeszcze coś nie zmieni - później dam zapewne jakieś foto. Najbardziej teraz zastanawiam się nad maskownicą piwnicy - jak ma być zamontowana i z czego zrobiona (chyba będzie z blachy kwasoodpornej).







Wszystkie bloki które zamierzam wrzucić do budy - all plexi !





Wszystkie złączki skręcane,kątowe - adaptery, korki itp., trochę tego jest





Dwie chłodnice. Narazie XSPC RX360 i Feser xchanger 240.





Jest niebiesko i ma być niebiesko. Wentyle które polecą na radiatory - rodzinka Gelidów ;P





Pompka z topem, rez, Tygon oraz czujniki temperatury od Aquacomputer.







Tak narazie wszystko się prezentuje. Zapomniałem jeszcze o kontrolerze obrotów (wrzucę później)



A wyglądało to tak....





[daevaorn 0]

Zapowiada sie ladnie, nie schrzan tego hahaha

[kaman 0]

Coś mi się wydaje, że będzie grubo Te bloki wyglądają świetnie - plexi + nikiel



Powodzenia!

[DonCorleone666 6]

Ciekawa armia czesci na zdjeciach, moze byc ciekawie

Powodzonka

[Diesel_Wawa 123]

Coś mi się wydaje, że będzie grubo Te bloki wyglądają świetnie - plexi + nikiel



Powodzenia!

Mam też taką nadzieje że końcowy efekt będzie dobry.



Ciekawa armia czesci na zdjeciach, moze byc ciekawie

Powodzonka



Dobre określenie - "armia części"



Tutaj mam taką fotkę która przedstawia większość gratów jakie potrzebne będą. Jak widać w sumie trochę tego jest ;P - Stół jest suto zastawiony tylko nie wałówką i napitkami







Wrzuciłem także wszystkie bloki na mobo i złączki. RIIE przykręcone jest do tylnej "tacki" obudowy.







[ELDER 677]

Działaj,działaj...ciekawie się zapowiada.

Przemyślałeś już kwestię pocięcia budy pod małą chłodnicę?

Jakoś musi oddychać.



Midplate będzie miał perforację?

Pytam bo D800 z pełnym midplate duże podciśnienie wytwarza w budzie

i ssie kurz wszelkimi szczelinami do środka.

[TiZi 0]

Jak na razie super ci idzie i wszystko fajnie wygląda, oby tak było do samego końca

[Diesel_Wawa 123]

Działaj,działaj...ciekawie się zapowiada.

Przemyślałeś już kwestię pocięcia budy pod małą chłodnicę?

Jakoś musi oddychać.



Midplate będzie miał perforację?

Pytam bo D800 z pełnym midplate duże podciśnienie wytwarza w budzie

i ssie kurz wszelkimi szczelinami do środka.



Chłodnica będzie umieszczona w piwnicy tak jak w linku poniżej:



http://www.xtremesystems.org/forums/showpost.php?p=4122750&postcount=33



Praca wentylatorów będzie skierowana w kierunku ściany bez okna - wytnę w niej otwór na grilla tak jak zrobił to ten forumowicz XS -aczkolwiek jeszcze muszę to przemyśleć bo to będzie operacja w której będę miał tylko jedną próbę żeby to dobrze zrobić i być może dlatego poprostu jak to zawsze u mnie jest że ta blacha obudowy będzie jedynie zdjęta. Ja zabardzo nie wiem jak oni te chłodnice wkładają bez wyjęcia midplate, tam jest miejsca na styk dosłownie.



Ten midplate który ja będe miał będzie z jednego kawałka blachy. Nie przwiduję żadnej perforacji ponieważ nie dałbym rady sam tego połączyć w całość -nawet jeżeli miał bym w głowie jak to miało by wyglądać a po drugie ten element raczej musi być właśnie zrobiony jako jednolity żeby nie osłabiać go (żeby zabardzo nie giął się).

Zresztą obudowa ma wystarczająco innych otworów wentylacyjnych wszędzie porozmieszczanych i dlatego powinno być raczej git.



A jeżeli nawet będzie zbierało się więcej kurzu niż normalnie się zbiera - jeżeli mówimy o PC i wszelkiej elektronice to ja się tym nie przejmuje bo mam kompresor w domu - i jak będzie trzeba to przedmucham porządnie sprzęt.



Tak jak wspomniałem wyżej zastanawiam się teraz najbardziej nad maskownicą piwnicy. Elder ty masz fajnie to wykonane ale ja wolał bym żeby tam gdzie jest zasilacz było zrobione z pełnej blachy a druga strona (druga połowa tej maskownicy) mogła by być z blachy perforowanej - ale nie wiem czy dam radę coś takiego sam wykonać. Zapewne żeby się nie pierdzielić pociągnę jeden kawałek blachy przymocowany jakoś do midplate i też powinno być git.

[ponko 0]

Ostatnio BARDZO spodobała mi się obudowa corsair 800D i będę często tu wpadał żeby zobaczyć co tam zrobiłeś

.



POWODZENIA

[ponko 0]

Coś ci wyszło  czy nie ??

[Ban19 0]

@ponko

Jeżeli by coś wyszło to by autor się tym pochwalił pewnie w "swoim" temacie.

Do tego post pod postem, można było się ograniczyć do PW z tym wyczerpujacym pytaniem.



@Diesel_Wawa

Dzieki tobie chyba szybciej wprowadzę swój plan w życie w którym mam na celu poniklować wszystkie bloki wodne w swoim układzie. Zapowiada się kawal dobrej budy z WC. Nie myślałeś nad D5 Vario ? Sporo tych elementów w układzie jest, flow może być niski ale na pewno wystarczający. W każdym bądź razie Keep Going !



[Diesel_Wawa 123]

Zobaczę jak się sprawy będą miały gdy już zwoduję całość jeżeli chodzi o pompkę. Rzeczywiście sporo bloków będzie w układzie i kilka szt. kątówek 90stopni i by się zapewne przydał Swiftech MCP 655 jednak tak się zastanawiam czy dałbym radę upchać gdzieś go w tej budzie (chodzi o piwnicę)



Ostatnio to mało się działo bo brak czasu żeby grzebać w kompie, jednak coś tam zrobiłem wkońcu.



Tak będzie wyglądać początek obiegu płynu w układzie









A tak prezentuje się mniejsza chłodnica włożona do obudowy razem z nowymi blachami które sam zrobiłem oraz pomysłem na umiejscowienie reza.



Pomalowane proszkowo na czarny mat/struktura. Na żywo ładnie się prezentuje szczególnie mając w pamięci niepomalowane blachy.





Ostatnio miałem także pomysł żeby zabudowa zatok na napędy i dyski wyglądała nieco inaczej - tz. żeby byłą wyższa, sięgała niemal do elementu który trzyma boczną ścianę a także żeby była "dłuższa" i zachodziła pod płyte główną. Próbowałem zrobić właśnie coś takiego i nawet coś tam już przymierzałem do obudowy jednak pojawiły się małe nieścisłości w miejscach gięcia i narazie odpuściłem sobie dalsze kombinowanie z tym bo teraz będę miał jeszcze mniej czasu na działanie przez rozpoczęte na nowo treningi na siłowni. Takie rozwiązanie było by z jednej strony bardziej efektowne a z drugiej spowodowało by żebym stracił dostęp do "zatrzasku" trzymającego na miejscu napęd/panel kontrolny wentyli.





Na dole połączenie: rez -> pompka i chłodnica -> fillport jest jeszcze nie ustalone jak będzie wyglądać tz. czy będą łączenia za pomocą złączek skręcanych czy też adapterów. Tylna maskownica za chłodnicą jest włożona tak na próbę - na razie będzie wyjęta (później ją zapewne skrócę) do czasu gdy wytnę w bocznej ściance obudowy otwór żeby ciepłe powietrze z chłodnicy przy założonym elemencie miało gdzie uciekać.





Zacząłem także docinać węże. Tygon w porównaniu do DD 10/16 to nieznacznie ale jednak lepszy wąż. Robi trochę lepsze łuki i nie zagina się. Tygon jest w dotyku tak jakby bardziej plastyczny.







[Screamer 2]

Bardzo ładnie to wygląda. Co do połączenia rez -> fillport to dobrze by to wyglądało z Crystal Linkiem od Bitspowera. Wąż pomiędzy mosfetami jest minimalnie za długi, nie powinien się wyginać "na zewnątrz"



[Piospi 102]

Skąd wentyle na dolnej chłodnicy będą brać powietrze ? Planujesz wycięcie otworu na siatkę za chłodnicą ?

[ThePunisher 435]

świetna robota, oby tak dalej, te niklowane bloki ek wygladaja bajecznie

[ELDER 677]

Przyłączam się do sugestii Screama.

Daj crystala pod rez,bo poniżej tzn filport->pompka skos wypada i tam to nie wypali.

BTW zabudujesz maskownicą piwnicę jak ja to zrobiłem czy bałagan będzie widoczny?

[Drzewo97 0]

ja barzo lubie mody z obsim, bede czesto wpadal

[Gość krismaxftw]

Zapowiada się wyśmienicie. Szkoda, że nie ma nikogo na forum coby zmodował 700D.

[TiZi 0]

Małe poprawki które doradzali koledzy i będzie rewelacyjnie





Skąd wentyle na dolnej chłodnicy będą brać powietrze ? Planujesz wycięcie otworu na siatkę za chłodnicą ?

Myślę ze wentylatory spokojnie sobie zassą powietrze z dziur w podłodze.

[Drzewo97 0]

Zapowiada się wyśmienicie. Szkoda, że nie ma nikogo na forum coby zmodował 700D.



700d jest nieiwele tansza, brzydsza w srodku i mniej funkcjonalna ja bym ja bral, gdybym mogl po normalnej cenie kupic okno ;)nalbo do 800d wersja bez okna

[Gość krismaxftw]

700d jest nieiwele tansza, brzydsza w srodku i mniej funkcjonalna ja bym ja bral, gdybym mogl po normalnej cenie kupic okno ;)nalbo do 800d wersja bez okna



Tia, ceny tych bud to koszmar. Ja w przyszłym roku kupuje CORSAIR GRAPHITE 600T. Fajna cena i fajna buda. Jak będzie szło to dorobi mi ktoś okno z forum i będzie miód.

[Bmxtom 0]

sorki za głupie pytanko ale nurtuje mnie to czego jest ten blok w kształcie U (na zdjęciu powyżej grafiki)





super się zapowiada, jedyne co mogę napisać to powodzenia i więcej czasu na zabawę z tym ;>

[miomol 0]

Prawdopodobnie na grafikę,ale jestem raczkujący w temacie wc więc tylko zgaduję

[szczureq69 0]

To jest blok który jest jakby backplatem do grafiki, chłodzi RAM na grafie.

[Diesel_Wawa 123]

Bardzo ładnie to wygląda. Co do połączenia rez -> fillport to dobrze by to wyglądało z Crystal Linkiem od Bitspowera. Wąż pomiędzy mosfetami jest minimalnie za długi, nie powinien się wyginać "na zewnątrz"



Hehehe, nic się nie ukryje przed spojrzeniem profesora Screamera. Wiedziałem (i tu nie okłamię nikogo) że on jest przy długi i trzeba będzie go przyciąć aczkolwiek nie miałem czasu się z tym "bawić" dalej i cyknąłem fotkę tak jak było - żebym dzisiaj będąc w pracy <lol2> mógł wrzucić jakąś aktualizację.





Przyłączam się do sugestii Screama.

Daj crystala pod rez,bo poniżej tzn filport->pompka skos wypada i tam to nie wypali.

BTW zabudujesz maskownicą piwnicę jak ja to zrobiłem czy bałagan będzie widoczny?



To jest nawet dobry pomysł z tym że zapewne (jak zwykle ) trzeba by poczekać z 3 tyg. na ściągnięcie tych Crystal linków, dodatkowo jeszcze wchodzi kwestia kasy, ciekawe ile by to kosztowało (a na dniach będę wymieniał amortyzatory i inne rzeczy w samochodzie i trochę budżet ograniczony jest już ). Na dole coś wrzucę jak by mogło być za pomocą adapterów.





Myślę ze wentylatory spokojnie sobie zassą powietrze z dziur w podłodze.



Ja też tak myślę. Obudowa ma sporo otworów w podłodze i trochę w ściance tylnej. Pozatym nawet bez nich to nie jest hermetyczna konstrukcja i wszelkimi szczelinami powietrze też się dostaje. Tak czy siak zobaczę w praniu po zwodowaniu jak to będzie - najbardziej interesują mnie temperatury podzespołów.



700d jest nieiwele tansza, brzydsza w srodku i mniej funkcjonalna ja bym ja bral, gdybym mogl po normalnej cenie kupic okno ;)nalbo do 800d wersja bez okna



Przed zakupem tej obudowy potężnie się zastanawiałem nad 700D. Ostatecznie wybór padł na 800D. Ale teraz mam duże wątpliwość czy dobrze zrobiłem. Tam okno można by sobie zrobić 100 razy lepsze niż jest w 800D. A co do środka to tutaj żeby włożyć chłodnicę do piwnicy + nową podłogę i jednocześnie z tym wszystkim "koszyk" HDD to trzeba się naprawdę porządnie namęczyć (brat mi pomagał )



Tak mogło by też wyglądać zamiast złączek skręcanych i kawałka węża połączenia reza i pompki (przy takim czymś będę musiał jeszcze dokupić adapterów ) :

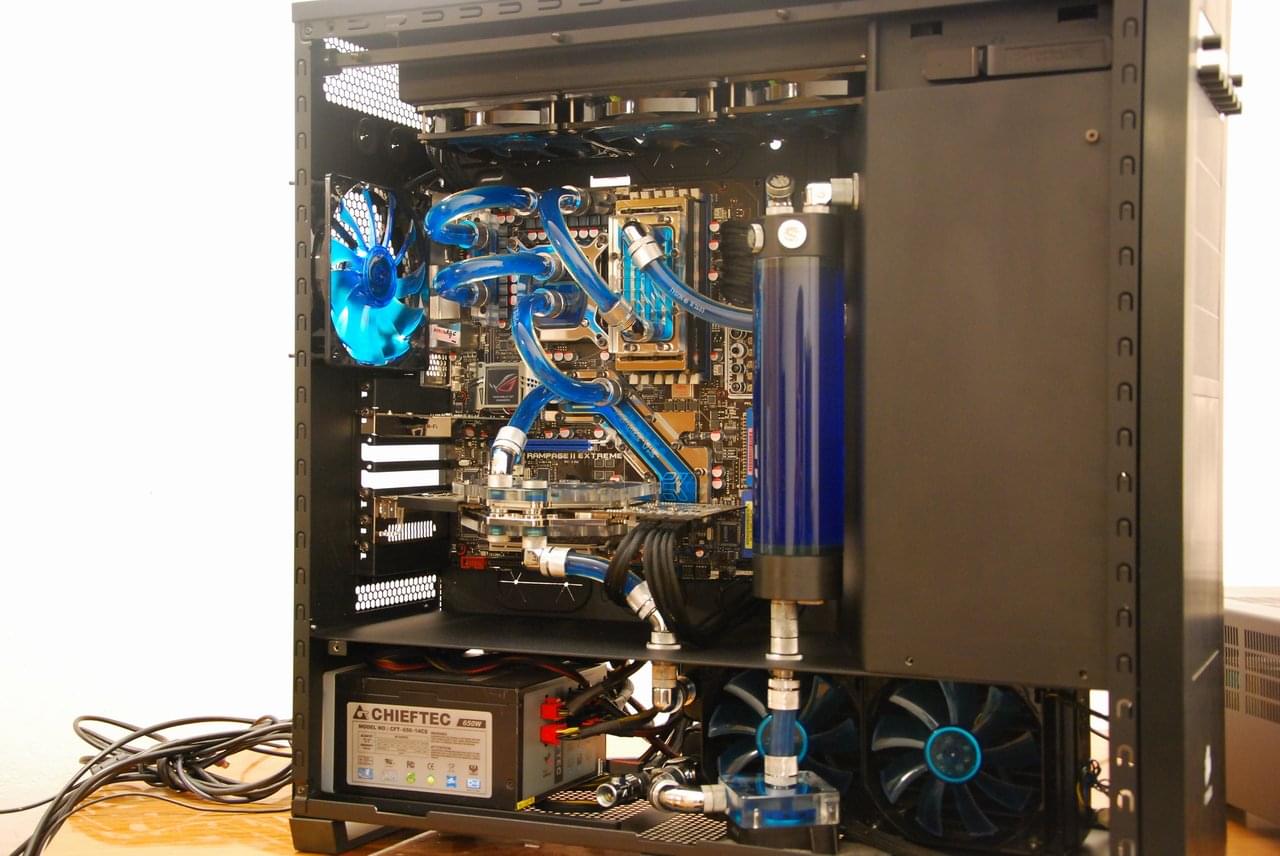

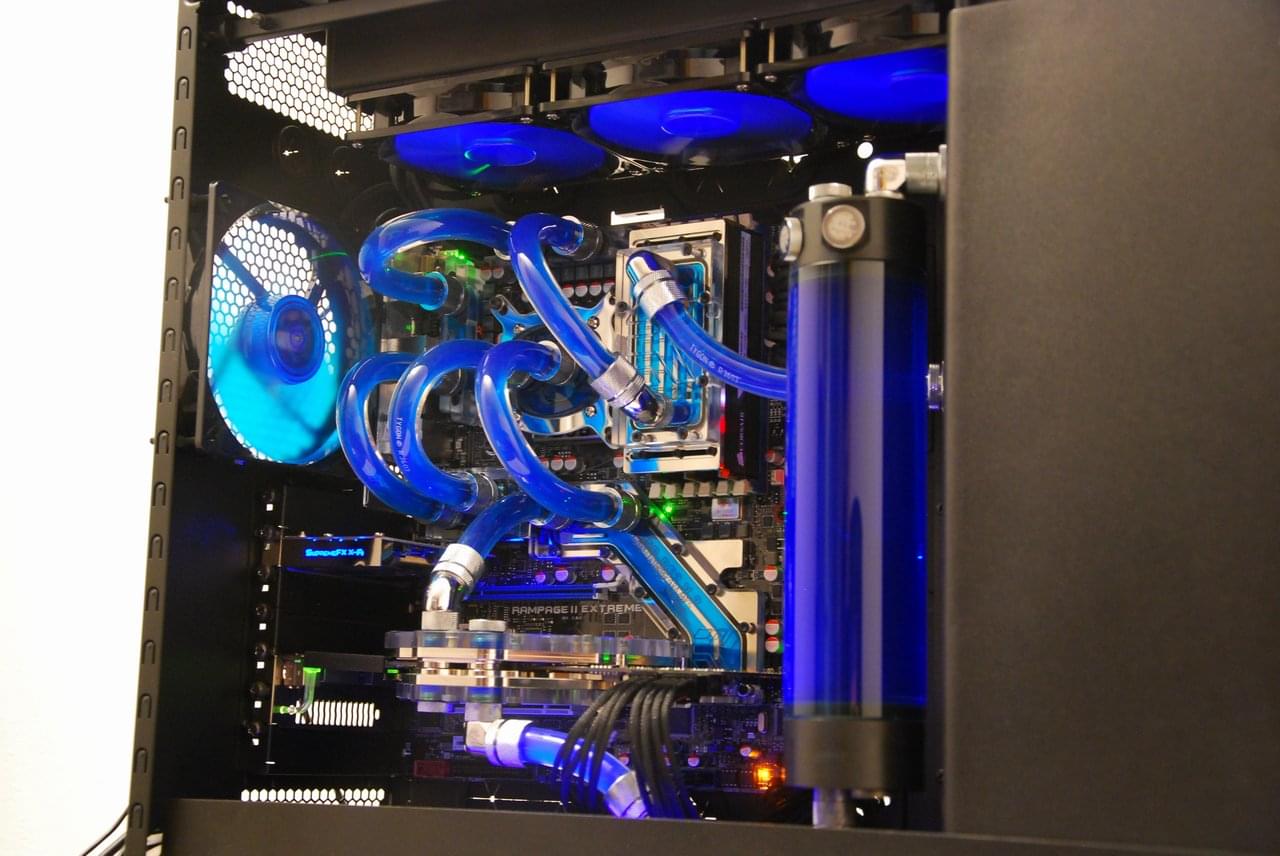

A tutaj pozostałe - jakieś zdjęcia. (Fotograf zemnie marny )
