Antec 1200 Bluemoon

[MaxForces 688]

Może zacznę od początku. Obudowa kiedy została zakupiona wyglądała OK, + - wady i zalety. Nie miała być przeznaczona do rozbudowanego LC tylko procesor. Jakiś czas minął w łapki wpadł drugi GTX480. Tu zaczęły się schody. Przy konstrukcjach Gelid i MSI twin frozr nie było cicho nawet na stock zegarach.

Zostały zakupione bloki na grafy. Ups!! Chłodnica 3x120mm i dwie takie karty i CPU to stanowczo za mało chyba że lubimy wysokie temperatury.

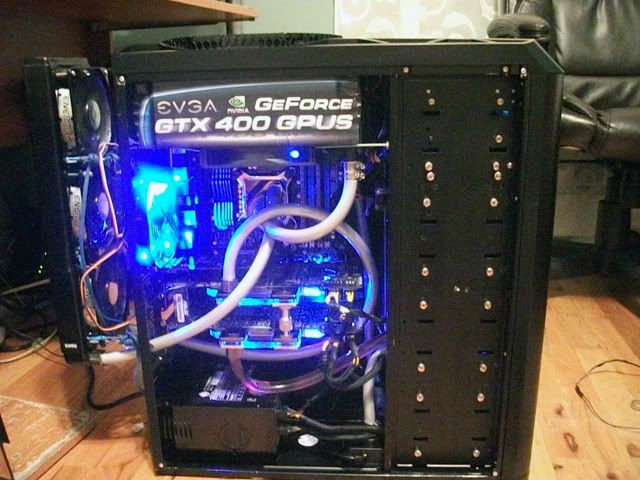

Małym nakładem pracy komp został wzbogacony o chłodnice , która wylądowała na górze. Prezentowało się to tak.

Szczerze zbiło to temperatury ,ale nie było to co chciałem. Nadal CPU dostawał za wysoką temperaturę przy OC. Ułożenie w obudowie kabli i reszty też pozostawiało wiele do życzenia.

Tak właśnie zaczął się projekt Antec 1200 Bluemoon.

Co zostało zamówione.

Malowanie - niebieski metalik z dodatkiem błyszczyku, tu obeszło się bez kosztów

Części:

2 x Koolance Nozzle Single, G1/4 Swivel Angled [13mm, 1/2"] - Single Fitting

10 x Koolance Tubing, Blue UV-Reactive PVC, 1ft/30.5cm [iD: 13mm (1/2"); OD: 16mm (5/8")]

2 x Nozzle Single, Black Compression [For ID: 13mm (1/2"), OD: 16mm (5/8")]

1 x Phobya 16/13mm Compression Fitting 45° Revolvable G1/4 - Knurled - Silver Nickel

Swiftech MCR220-QP Liquid Cooler Radiator-planowany był na tył

VIZO VIZO-SCB-BL Cable Binding Kit (UV Blue)

XSPC X2O 750 Dual 5.25" X2OPDUAL Bay Reservoir and Low Noise Pump XSPC 5mm UV LED -Tu obawiałem się tego rozwiązania, na szczęście bezpodstawnie.

LED30UV 4-Pin Molex for XSPC

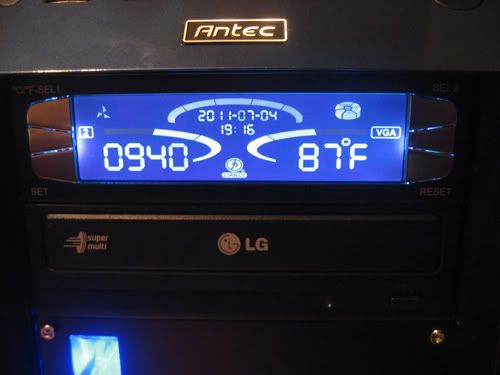

Lian Li TR-5B Black 5.25" TR-5B

Feser One UV Clear / Blue Coolant - 1000ml

Thermalright ChillFactor CF-3

Antec 200mm Radiator

Były jeszcze zamówione kable z oplotami od firmy BitFenix, lecz panowie dali plamę bo mając na stronie że mają na stanie to jednak fizycznie ich brak na magazynie do 18 lipca.

Oraz czarne uszczelki- to będzie musiało być uzupełnione.



Zważywszy że ostatnio mętlik w pracy od samego początku było wiadomo że nie będę mógł szybko tego skończyć. Prace zajęły ładnych parę dni i ładnych parę godzin.

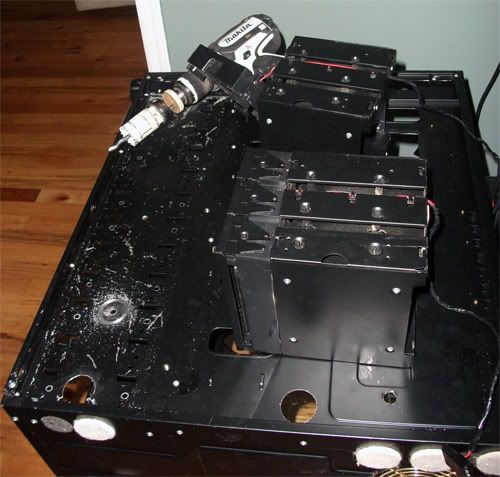

Buda została rozebrana i zaczęły się prace, nie martwiłem się czy coś sknocę bo dosłownie grosze za nią zapłaciłem.

Dziury wycięły się idealnie, ale był mały problem uszczelek jak na razie brak i będzie trzeba sobie poradzić po najmniejszej linii oporu stosując izolacje elenktyczną by przeprowadzić kable.

Następna faza to montowanie HDD. Opcji było wiele, wybrałem tą w której zyskałem jak najwięcej miejsca w zatokach co było bardzo pomocne. Pozbyłem się całkowicie zatok HDD.

Dyski zamontowane, dokręcone nie przenoszące drgań. Co się później okazało musiałem je obniżyć do samego dołu.

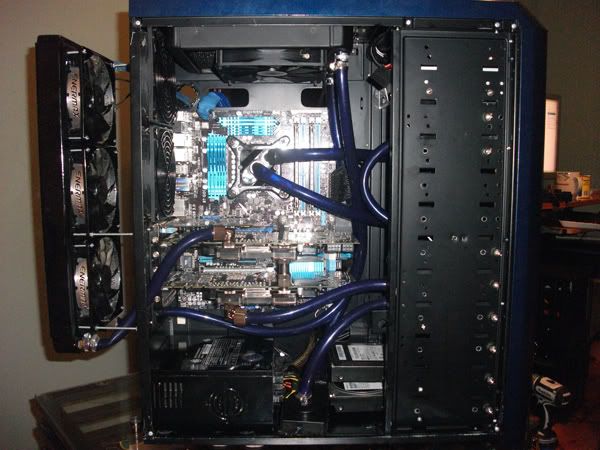

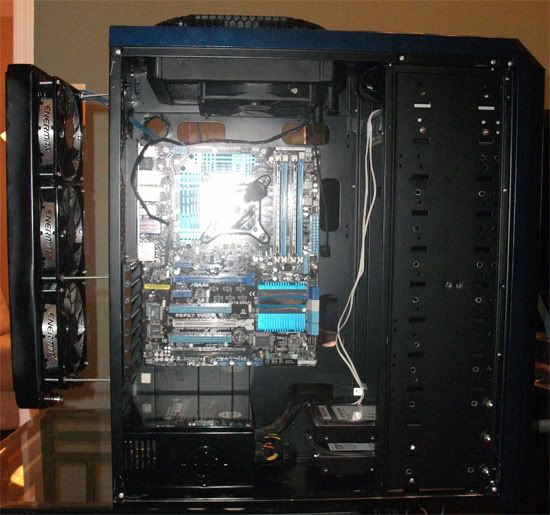

Części jeszcze nie było, ale prace trwały stary poczciwy radiator 3x1200 został zamontowany na zewnątrz, co się później okazało musiał on zostać przesunięty do góry.

Jak widać i izolacja elektryczna tymczasowo zdaje egzamin, choć nie jest to zbyt estetycznie.

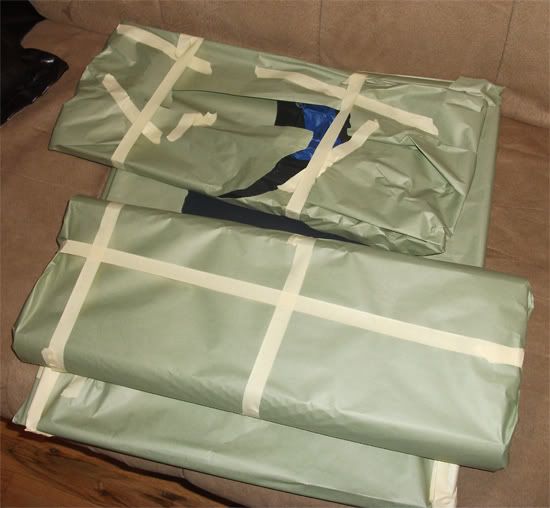

Dochodzą części i zarazem ojczulek wykonał swoją pracę.

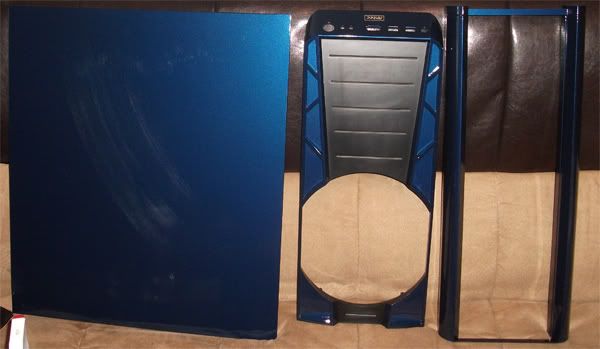

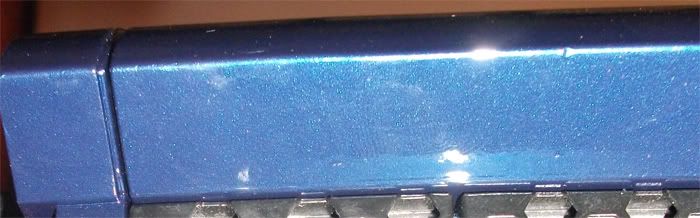

Malowanie wyszło tak jak powinno, kolor się zgadza, błyszczyk mieni się w promieniach słonecznych. Na panelu bocznym widać jak będzie trzeba dbać o porządnie czyszczenie by smug nie zostawiać.

Ciężko pokazać ten motyw z błyszczykiem na zdjęciu, ale może to zobrazuje o co dokładnie chodzi.

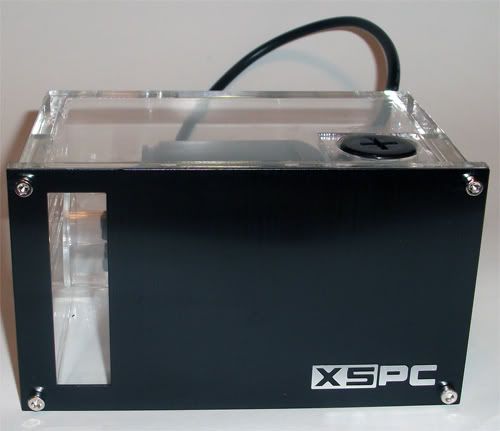

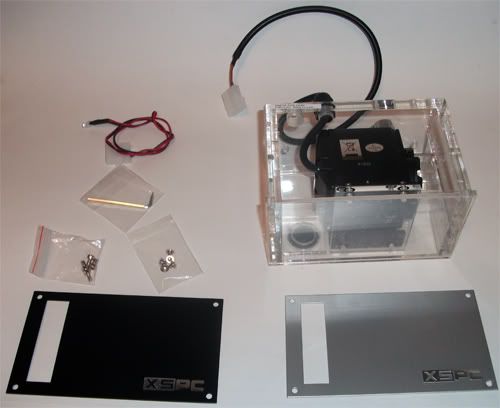

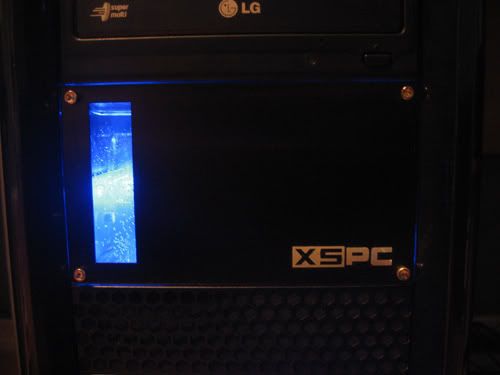

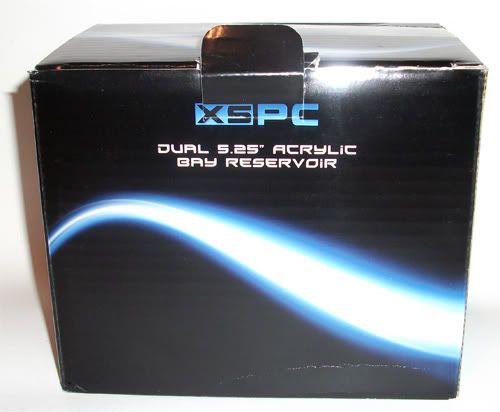

XSPC X2O 750 Dual 5.25"

Rozwiązanie idealne do tego co potrzebowałem, pompka nie jest głośna i w zupełności wystarczająca by schłodzić nie tylko CPU.

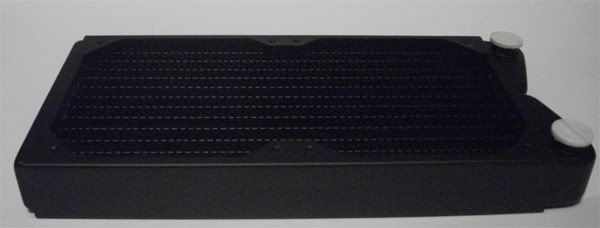

Swiftech MCR220-QP

W A1200 można zapomnieć by włożyć ten radiator na tył, nie wejdzie, więc i cały plan montażowy się zmienił.

Antec 200mm Radiator

Radiator tylko zakupiony bo pasuje na top. Nic ciekawego najbardziej boli że nie ma jak zamontować złączek.

Ten radiator w ogóle nie maił być w tym miejscu, nie było wyjścia. Dyski tym sposobem wylądowały na samym dole.

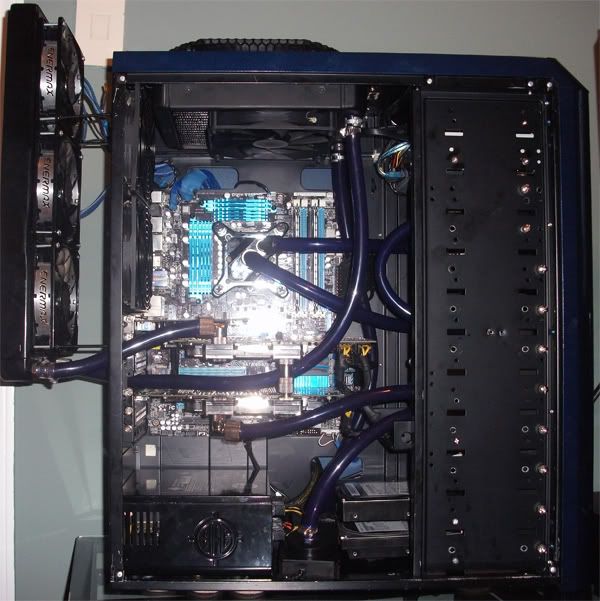

Trzy radiatory zamontowane, co się okaże później będą musiały być naniesione poprawki.

śruby mocujące radiator do malowania.

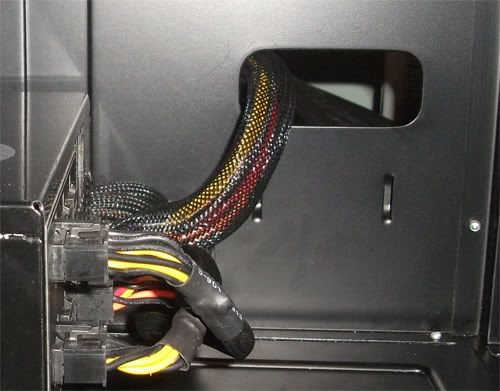

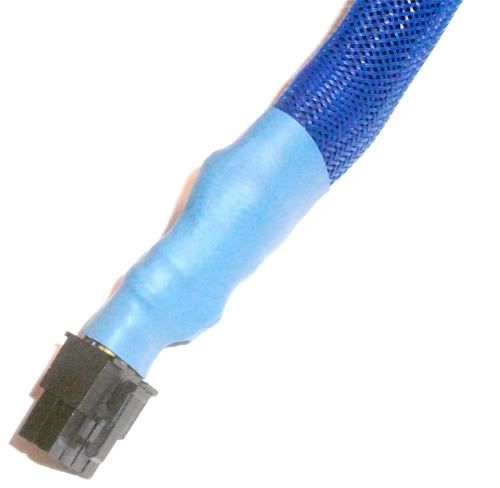

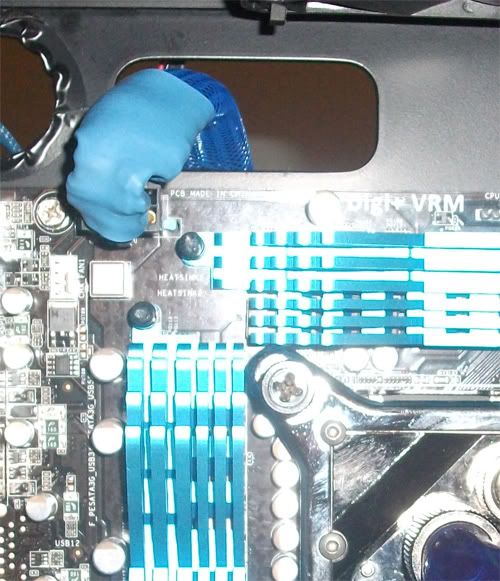

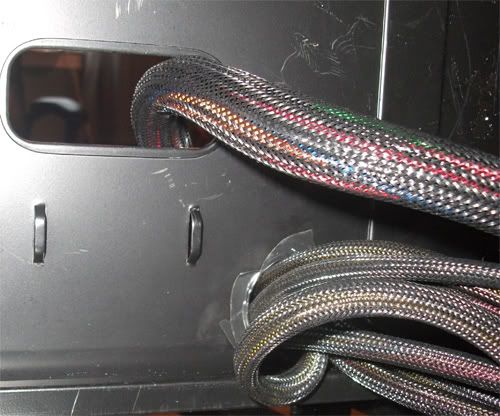

Część kabli musiała być poprawiona,dzięki BitFenix że spartaczyli sprawę (zachowali się 100% profesjonalnie ze zwrotem) zmuszony użyć niezbyt ciekawego VIZO VIZO-SCB-BL Cable Binding Kit (UV Blue)---odradzam każdemu tego typu rozwiązanie.

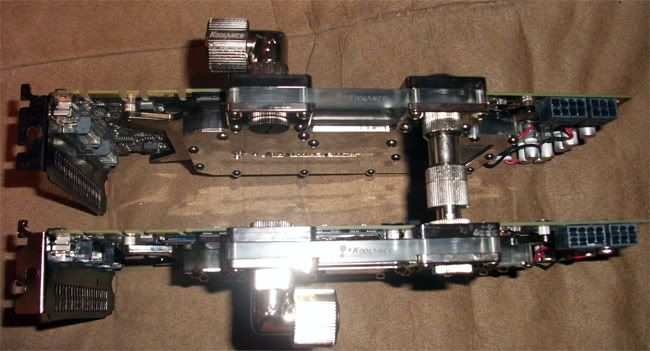

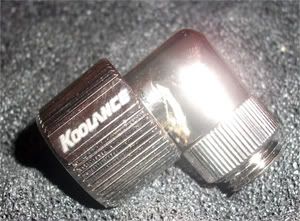

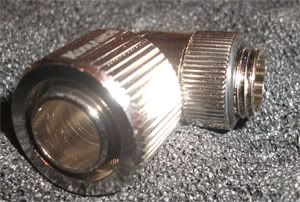

Bardzo przydatna złączka.Wykonanie 100% lepsze niż Phobya 16/13mm Compression Fitting 45°

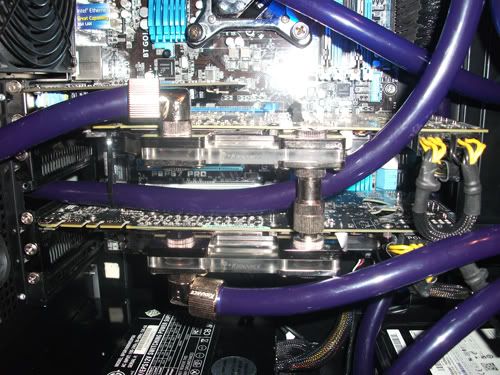

Przykładowe zastosowanie złączek.

Przymiarka do ułożenia węży. Widać że się zagięło, źle dobrany kąt. Poprawka wysokości montażu radiatora musi być wprowadzona

Radiator do góry, wąż się już nie załamuje. Przy okazji śruby montażowe zostały pomalowane na czarno by nie rzucały się w oczy.

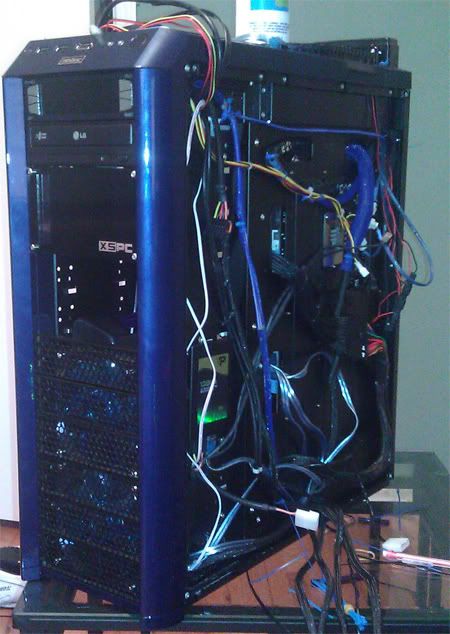

Z tym trzeba było się nieźle nagłowić by zmieścić to w tej budzie, A1200 bardzo kuleje pod tym względem.

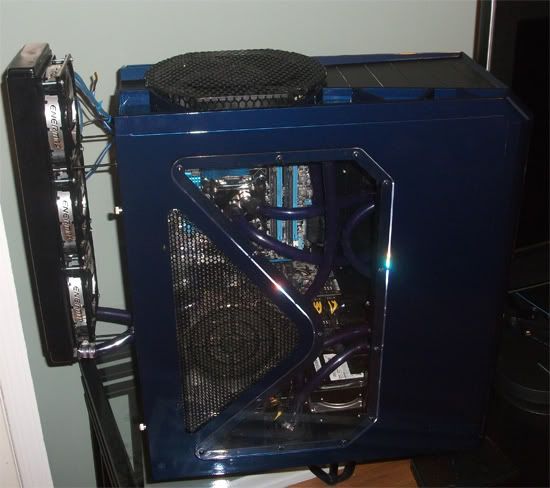

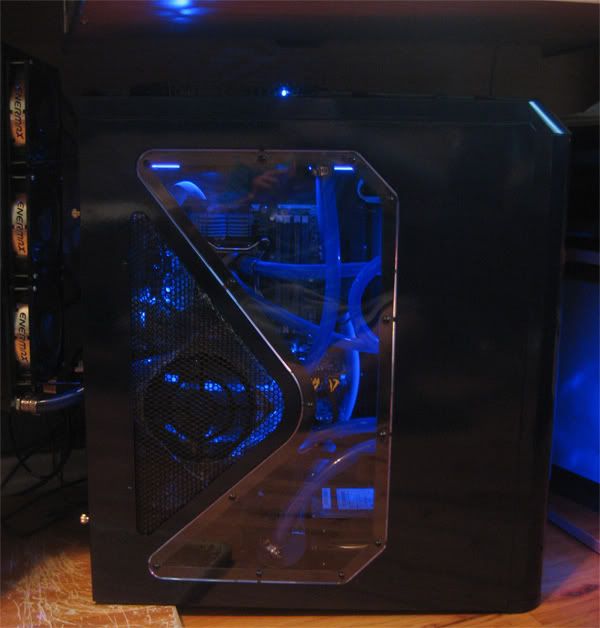

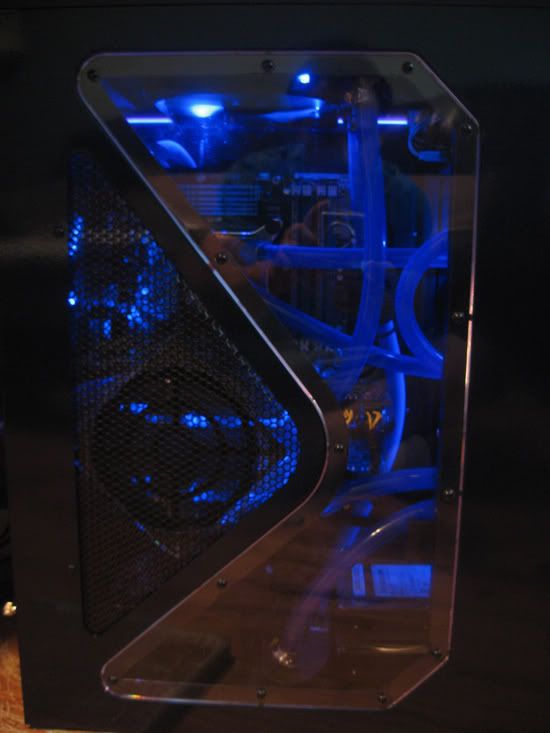

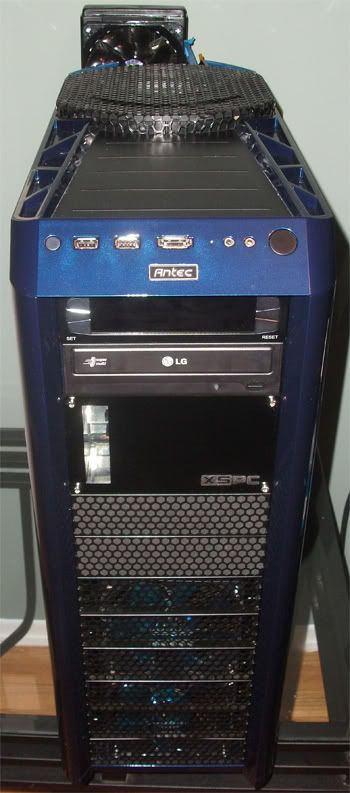

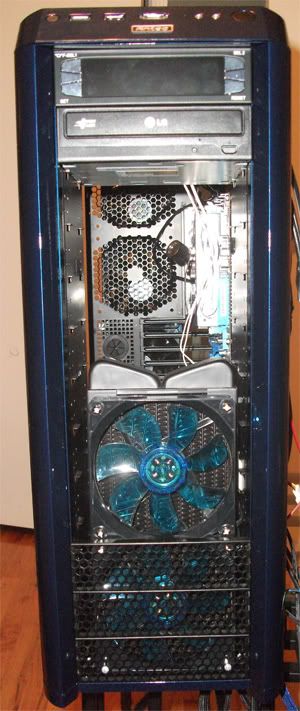

Efekt końcowy dzień

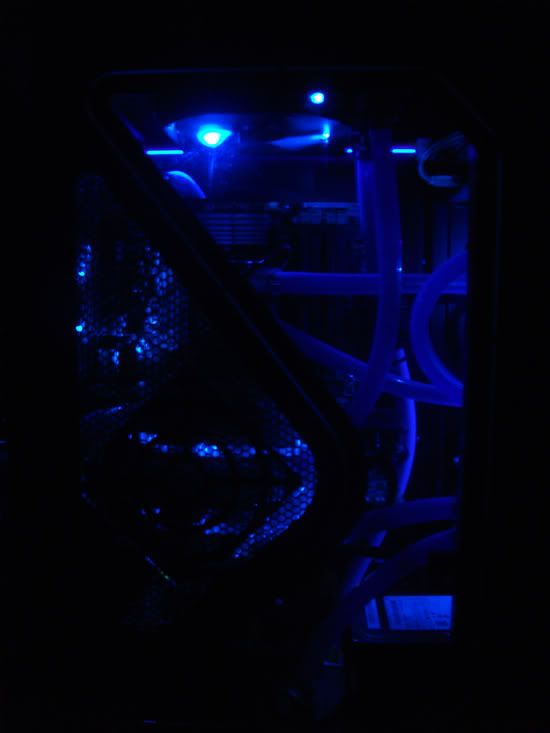

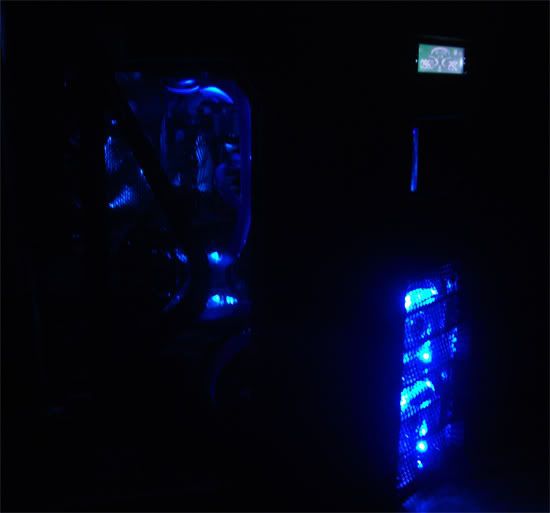

Efekt końcowy noc

Sztuczne światło

[miomol 0]

Ta naklejka na chlodnicy na górze wygląda odpustowo.



Pracuj dalej bo narazie masz burdel w wężach

[MaxForces 688]

Ta naklejka na chlodnicy na górze wygląda odpustowo.



Pracuj dalej bo narazie masz burdel w wężach

mówisz o końcowym efekcie i wężach bo to jest rev1 bez nakładu pracy na szybkiego.

Naklejka też mi się podoba i zakrywała to co nie powinno być widoczne

[velocityx 0]

w nowej wersji tez ma burdel ale mowi ze nie ma

[glo0ver 1]

Z ciekawości. Ile W ma ta zasiłka?

[BartS` 117]

Powinneś rozważyć możliwość zmiany węzy bo to niestety powiedzmy sobie szczerze szpeczą cały efekt końcowy, jakiś przezroczysty wąż (tygon pod tym względem to bajka jest poprostu) + jakiś kolorowy płyn i będzie dużo lepiej, jak byś pomysłał nad zasłnonięciem tej górnej chłodnicy i pomniejszenie środka to projekt nabrałby rumieńców bo tak to sprawia dziwne wrażenie jak taka pustka w obudowie. No i przede wszytkim oploty bo kabel zasilający procek przemilcze(ładniej prezentowały by się gołe kable. Warto też by było złączki pod kolor pomalować jeśłi te wg ciebie spełniaja swoją rolę.



[MaxForces 688]

w nowej wersji tez ma burdel ale mowi ze nie ma

paint wiesz jak się obsługuje, prosze bardzo

Zapytam się jeszcze raz gdzie widzisz tu burdel w dwóch osobnych układach.



Z ciekawości. Ile W ma ta zasiłka?

984@12V

Powinneś rozważyć możliwość zmiany węzy bo to niestety powiedzmy sobie szczerze szpeczą cały efekt końcowy, jakiś przezroczysty wąż (tygon pod tym względem to bajka jest poprostu) + jakiś kolorowy płyn i będzie dużo lepiej, jak byś pomysłał nad zasłnonięciem tej górnej chłodnicy i pomniejszenie środka to projekt nabrałby rumieńców bo tak to sprawia dziwne wrażenie jak taka pustka w obudowie. No i przede wszytkim oploty bo kabel zasilający procek przemilcze(ładniej prezentowały by się gołe kable. Warto też by było złączki pod kolor pomalować jeśłi te wg ciebie spełniaja swoją rolę.



Z top dobry pomysł, samego mnie wkurza fakt braku złączki na tej chłodnicy.Tu prawdopodobnie zastosuje siatkę metalową z małymi otworami w kształcie litery L by od razu zakryć wszystkie otwory montarzowe gdzie były koszyki

Oploty beda zmienione, jak widać ktoś po prostu zawalił a do 18 lipca nie mogłem zostać bez kompa.Kabel zasilający CPU wiem że nie jest arcydziełem co napisałem że każdemu odradzę tego typu rozwiązanie (przejściowe).

Węże przezroczyste przerabiałem są na stanie- nie dadzą mi takiego efektu

[MaxForces 688]

Całkowita modernizacja w przyszłym tygodniu.

Zmiany:

EK Supreme HF Nickel Plexi

Swiftech MCP35X-RES Rev. B



Cooler Master R4-LUS-07AB-GP 200 x 30mm MegaFLow 200 Blue LED

Neoprene Rubber Edge Trim (1/8" Inside Depth) - 1FT

Tygon B-44-4X 1/2" ID (5/8" OD)

ModRight ModMesh 500mm x 500mm x 1.0mm Round Style Aluminum Mesh Panel - Black

EK EKoolant Premium Liquid Cooling Premix Coolant - 1L - UV Blue





Jedna grafa wyleciała.

[Cz3rw0ny 0]

Strasznie amerykanski styl LC czyli duzo i na odwal ale wydajnie.

[MaxForces 688]

Strasznie amerykanski styl LC czyli duzo i na odwal ale wydajnie.

możesz sprecyzować bo nie za bardzo rozumiem twoją wypowiedz

[deozx 0]

ja to widze tak:



1. xspc wylatuje na jego miejsce jak wyzej swiftech tylko nie z dedykowanym rezem, to malenstwo sie zgubi w tej wielkiej obudowie (250 to minimum)

2. w zatoki leci fat 3x140 (2x120 swiftecha sprzedac) + cienias zwisajacy teraz od dupy strony

3. 1x200 moze zostac tam gdzie jest

4. Jezeli nie masz srodkow na zlaczki Bitsa/EK/Fesera/Enzo to odpusc sobie skrecane i kup jakies fajne choinki (wtedy wyjscie z 1x200 nie bedzie tak razic w oczy)

5. Jak wyzej, jakis normalny waz (masterkleer kosztuje grosze)

6. jak juz sie wywali caly crap z zatok to oprocz chlodnic wejda tam rowniez dyski bo teraz slabo to wyglada, no chyba ze sklecisz jakis cover z tego mesha



Koszt niezbyt duzy po sprzedazy starych czesci a bedzie o niebo lepiej, takie moje zdanie

[MaxForces 688]

ja to widze tak:



1. xspc wylatuje na jego miejsce jak wyzej swiftech tylko nie z dedykowanym rezem, to malenstwo sie zgubi w tej wielkiej obudowie (250 to minimum)

2. w zatoki leci fat 3x140 (2x120 swiftecha sprzedac) + cienias zwisajacy teraz od dupy strony

3. 1x200 moze zostac tam gdzie jest

4. Jezeli nie masz srodkow na zlaczki Bitsa/EK/Fesera/Enzo to odpusc sobie skrecane i kup jakies fajne choinki (wtedy wyjscie z 1x200 nie bedzie tak razic w oczy)

5. Jak wyzej, jakis normalny waz (masterkleer kosztuje grosze)

6. jak juz sie wywali caly crap z zatok to oprocz chlodnic wejda tam rowniez dyski bo teraz slabo to wyglada, no chyba ze sklecisz jakis cover z tego mesha



Koszt niezbyt duzy po sprzedazy starych czesci a bedzie o niebo lepiej, takie moje zdanie

widać nie maiłeś do czynienia z dwoma GTX480 razem na cpu 3x140 to mało na takie coś

Punk 6 całkowicie nie realny, dvd, kontroler musi zostać i nhie włożysz dysków przy 3x 140 nie ma takiej możliwości.

Ad.1.To drugi układ bez reza robić to dopiero jest amatorka

Ad.4.Coś nie tak ze złączkami Koolane

Ad.5 Co nie tak z wężem

[Screamer 2]

MaxForces, nie słuchaj - niektórzy już zapominają, że to jest chłodzenie...



Jedyna rzecz jaką bym zmienił to wsadził blok CPU w środek układu, np. pomiędzy tylną a górną chłodnicę. Byłoby mniej skrzyżowań węży, bo wąż idący od tylnej chłodnicy przeszedłby przez blok CPU do górnej.

Zrób kilka zdjęć w świetle dziennym i bez lampy. Jak temperatury?

[deozx 0]

widać nie maiłeś do czynienia z dwoma GTX480 razem na cpu 3x140 to mało na takie coś

Punk 6 całkowicie nie realny, dvd, kontroler musi zostać i nhie włożysz dysków przy 3x 140 nie ma takiej możliwości.

Ad.1.To drugi układ bez reza robić to dopiero jest amatorka

Ad.4.Coś nie tak ze złączkami Koolane

Ad.5 Co nie tak z wężem



chyba nie czytasz dokladnie, z tego co napialem wynika ze mialbys 3x140 + 3x120 + 1x200 wiec nie wiem skad takie stwierdzenie z Twojej strony



Ad. 6 ok, ja po prostu kontrolerow ani napedow nie uzywam, jak dyski nie wejda to po prostu cover, bo gdy wystaja nie wyglada to zbyt ladnie

Ad. 1 tutaj nie rozumiem o co Ci chodzi

Ad. 4 jak dla mnie wygladaja troche tandetnie (ofc to tylko moje zdanie tak jak pisalem wyzej)

Ad. 5 jest troche brzydki



oczywiscie jezeli to ma chlodzic a nie dobrze wygladac to tak jak napisal Screamer - nie sluchaj

[MaxForces 688]

MaxForces, nie słuchaj - niektórzy już zapominają, że to jest chłodzenie...



Jedyna rzecz jaką bym zmienił to wsadził blok CPU w środek układu, np. pomiędzy tylną a górną chłodnicę. Byłoby mniej skrzyżowań węży, bo wąż idący od tylnej chłodnicy przeszedłby przez blok CPU do górnej.

Zrób kilka zdjęć w świetle dziennym i bez lampy. Jak temperatury?

To wlasnie bede robil,jeden z gtx wylecial I mozna tak zrobic.tak samo chlodnice zmienia swoje miejsce,2x120 idzie na tyl zewnatrz bez dystansu a 3x120 na przod, jedna pompa wylatuje.

65c bo na gestach w furmarku 25-27c otoczenia,cpu 65 zanim bloku nie zepsulo.

[MaxForces 688]

ModRight ModMesh 500mm x 500mm x 1.0mm Round Style Aluminum Mesh Panel - Black

[ELDER 677]

Nice...but expensive solution

Powiedz co tam wymyśliłeś za zastosowanie dla niego.

[MaxForces 688]

górna chłodnica i zatoki do zakrycia całość w kształcie litery L do góry nogami.

Jutro reszta gratów dojdzie, kumpel podeśle mi jeszcze 1x120 chłodnice sztuk trzy i zobaczymy co z tego wyjdzie.

Najlepsze w tym że prawdopodobnie braknie mi 1 inch tej siatki i chyba będę musiał łączyć dołem

$19.95 drogo 12$ za paczkę fajek płace

[ELDER 677]

Ty masz tanią wysyłkę a spróbuj kupić i do PL wysłać

Pewnie to jest przyczyną faktu że nikt tutaj nie stosuje takich ModRight ModMesh

i trzeba kombinować z blachami perforowanymi alu od terrariów.

Jak jakościowo powierzchnia jest wykonana?

Pytam bo zdjęć makro tej siatki nie widziałem a moje covery mesh lakierowałem proszkowo.

[MaxForces 688]

Jakościowo lepiej niż dobrze, nie ma do czego się doczepić



Nie jest to gruba siatka i do gięcia nadaje się idealnie.

Całość zalana EK niebieskim 1.5L gdzieś pójdzie.

[Gość irulax]

Dlaczego wywaliłeś jednego GTX-a?

[MaxForces 688]

Nudził się, a układ będę przerabiał na jedną pompkę.

[MaxForces 688]

Wszystko już doszło z braku czasu na razie się nie zabrałem za składanie

Kolega też się spisał podesłał trzy 120 z nich użyje tylko dwie Black Ice



Całkowicie układ będzie się składał

1x200-

1x360

1x240-

2x120

Jak to pomieścić jeszcze nie dumałem

Jutro czyszczenie

[ELDER 677]

Postawiłeś sobie nie kiepskie wyzwanie z pomieszczeniem tylu chłodnic w kompie.



Co do wyjścia płynu z pompy to ostra 90 stopni kątówka w takim miejscu zamorduje flow.

Chociaż stado chłodnic też będzie dla pompy konkretnym wyzwaniem.

Nie da się przynajmniej na wyjściu płynu z pompy zamienić tego flowkillera na prostą złączkę?

Ostatecznie łukową 90 stopni.



[Szwarcu 0]

Jak dla mnie front i side ... ohyda
