LC by Stig .... Deep Abyss

[Stig_2 0]

Witam was ponownie.



Od ostatnie czasu minęło trochę czasu. Mój pierwszy projekt został zakończony. Było to moje pierwsze LC więc nie było rewelacji podstawowy zestaw LC.

Małe przypomnienie





Obudowa została sprzedana i tak o. Przyszła pora na coś nowego. Jak już wczesniej pisałem w poprzednim temacie wybór padł na obudowę Lian Li... Zapytacie dlaczego ? Ponieważ jest hmmm... mała, prosta i mi przypadła do gustu. Chyba każdy chciałby mieć niepozorną maszynkę z bardzo fajnym wnętrzem. Podobnie ja chciałbym stworzyć coś wyjątkowego, bez szału i wariacji. Po prostu fajne LC



Co do konfiguracji PC nie zmieni się dużo, jedynie karta graficzna uległa zmianie z gtx580 na radka 5870 ale o tym później. Co prawda obudowa jest już u mnie od pewnego czasu ale nie ukazywałem zdjęć, jedynie kilku użytkowników widziało foty.



Dobra co tutaj będe dużo pisał wymontowałem wszystko z starej obudowy i włożyłem do nowej... czyli tak zwany SWAMP ;]



A zapomniał bym. Jako że moja chłodnica miała docelowo znajdować się na topie obudowy musiałem wyciąć otwór. Dremel cienko dawał radę więc w ruch poszła szlifierka kątowa. Szkoda kroić taka piękną obudowę no ale cóż









Wyszło prawie pięknie



oczywiście powyższe zdjęcie pokazuje zamontowaną chłodnicę jednak na to przyjdzie grill, który przysłoni niedoskonałości.

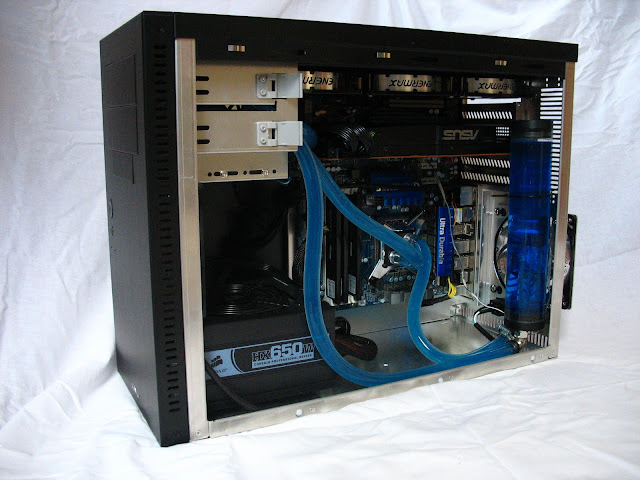

Fotka w środku zaraz po zalani... musiałem sprawdzić czy wszystko się zmieści i jak to będzie wyglądać.

Oceńcie







W tej wersji postaram się stworzyć bardziej rozbudowany system chłodzenia, chodzi mi tutaj o bloki na sekcje zasilania chipset i GPU. Prawdopodobnie będzie potrzeba zamontowania drugiej chłodnicy. Jak niektórzy mogą się domyślać obieg powietrza w obudowie nie jest najlepszy, na chwilę obecną, w późniejszym czasie planuje zrobić obieg powietrza góra dół, na dole 2 wentylatory i i góry 3 od chłodnicy, zasilacz zostanie obrócony aby zasysał zimne powietrze . Czekam na przyjście nowych bloków ponieważ nie chce mi sie wszystkiego rozbierać.



Oceniajcie. I czekam na ewentualne porady itp

[Screamer 2]

Odwróć przedni wentylator. Zauważ, że w tym ustawieniu zaciąga on powietrze wydmuchiwane przez zasilacz z powrotem do wnętrza obudowy. W tej obudowie obieg powietrza powinien być tył -> przód

[Stig_2 0]

Hmmm... myślisz że to będzie lepsze rozwiązanie od obiegu dół góra ?

[Screamer 2]

Góra nie ma z tym nic wspólnego, chodzi o to, żebyś nie wdmuchiwał ciepłego powietrza z zasiłki z powrotem do obudowy. Tylny wentyl powinien wdmuchiwać powietrze do środka, a przedni wydmuchiwać, góra oczywiście też.

[Stig_2 0]

Zastosuję to co napisałeś.



Poniżej więcej fotek.





[aerial 342]

Ja bym osobiście wywalił oba wentylatory (przód + tył), i dał blok na gpu. Wodowanie sekcj zasilania i chipsetu, raczej bym tego unikał, zbyt ciasna obudowa. Owszem da się to zrobić, ale powoduje to efekt "upchania", i zwiększa koszt. Wszystkie te elementy mogą spokojnie chodzić pasywnie, lc ma tutaj tylko walor estetyczny (a gdy jest przesadnie upchane, to jest on dyskusyjny).

Pamiętaj że do LC, obieg powietrza który generuje sama chłodnica jest w zupełności wystarczający. Działa jako "wyciąg", a powietrze może dostać się licznymi otworami pasywnie, nie trzeba dokładać żadnych wentylatorów. Możesz nawet zrobić test, zobacz jak wyłączenie tych wentyli (przód/tył) wpłynie na temperaturę.



Podoba mi się umieszczenie w ten sposób dużego reza. Od biedy można by podobnie zainstalować pompe w tym miejscu, np lainga.

[bielas 4]

I jeszcze obróć zasiłkę wentylem w dół. Dzięki temu kable będą mniej na widoku, a i zasilacz będzie brał powietrze spoza obudowy, a nie z jej wnętrza.

[laseek 0]

I jeszcze obróć zasiłkę wentylem w dół. Dzięki temu kable będą mniej na widoku, a i zasilacz będzie brał powietrze spoza obudowy, a nie z jej wnętrza.



Nie musi obracać. Wystarczy, że kable upcha pod zasiłką (tak, da się). Zasilacz nie będzie pobierał powietrza z zewnątrz obudowy, bo niby jak skoro nie ma pod nim otworu wentylacyjnego

[Tenshi 0]

To aluminium, co za problem wyciąć?

[miomol 0]

Ta grafa się dusi

[Tenshi 0]

Co Ty gadasz.. Udusiła, a właściwie to upiekłaby się 590tka. Jej nic nie bedzie.

[Michu90 0]

Nie za długie te węże?

[Tenshi 0]

Kwestia gustu

[Stig_2 0]

Cieszę się że jest takie zainteresowanie tematem Dzieki za rady.



@aerial własnie planuje zamontować Lainga wymienić rez na mniejszy 150ml. Wodowanie grafy będzie, tylko szukam jak narazie jakiegoś bloku na 5870 w przystępnej cenie. Może ktoś z was ma na sprzedaż?



Węże są za długie, ale to tylko przymiarka. Zasilacz zostanie odwrócony i wycięte otwory pod nim.



Mile widziane więcej opini

[aerial 342]

Długość reza jest ok, trochę go podnieść, żeby był tak 0.5cm od wentylatora na chłodnice, i laing z topem na jakimś wygłuszeniu stojący na podłodze powinien spokojnie wejść. Przynajmniej tak to wygląda na podstawie zdjęcia. Urok tego rezerwuaru polega na tym że jest on właśnie tak długi, szkoda wymieniać.

[Stig_2 0]

No ci powiem że muszę się zastanowić Całkiem ciekawy pomysł dałeś. A jak cenowo wyglada taki Laing ? ;]



A co sądzicie o wnętrzu obudowy ;p malować na czarno czy zostawić ?



Co sądzicie o zamaskowaniu otworów na wentylatory przód i tył i wycięciu nowych na dole ?



Obecnie jestem w Angli i nie mam fizycznego dostępu do mojego komputera. Zakupiłem sobie tutaj taki oto bloczek na mosfet od Bitsa, nie wiem czy będzie pasował czy też nie ale kupiłem go jak mi sie wydaję za okazyjną cenę więc zobaczymy.

[Screamer 2]

Obecnie jestem w Angli i nie mam fizycznego dostępu do mojego komputera. Zakupiłem sobie tutaj taki oto bloczek na mosfet od Bitsa, nie wiem czy będzie pasował czy też nie ale kupiłem go jak mi sie wydaję za okazyjną cenę więc zobaczymy.

BP-WBPAMOS2-BK - Designed for ASUS X58 Mainboard MOS Part #1



Na pewno pasowałby na moją R2E

[Stig_2 0]

heh zobaczymy może jakimś cudem będzie pasował ;]



Jak nie to kupiec na pewno się znajdzie

[pociej 0]

A jak cenowo wyglada taki Laing ? ;]



DDC to wydatek rzędu 250 i więcej złotych.

D5 to 350 i więcej.

Do tego top który kosztuje około stówę.

[Stig_2 0]

ddc będzie się nadawał ?



co sądzicie o tej ?

http://www.ebay.co.uk/itm/Laing-ddc-1t-18w-pump-brilliant-condition-/220841502895?pt=Computing_ComputerComponents_Fans_Heatsinks_SR&hash=item336b2de8af#ht_500wt_1156



czy lepiej tą z Polski ?

http://allegro.pl/pompa-laing-ddc-mocowanie-top-i1795196025.html

[pociej 0]

Model dobry,

tylko cena spora jak na używaną..

[Stig_2 0]

A co sądzisz o tej drugiej ?

To jakiś zamiennik czy co to jest ?

[pociej 0]

To samo nie licząc elektroniki.

Ponoć pompy na kontrolerze Sanyo są mocniejsze.

Sam nie sprawdzałem gdyż mam tylko Swiftecha 355(z topem od AC).

W znalezionym teście różnica dochodzi do 8% na korzyść Sanyo.



Druga sprawa do pomp Lainga przydałbym się sterownik jak Poweradjust 2 bądź Aquaero jak chcesz zaszaleś.

Są też sterowniki Koolance ale to jeszcze droższa sprawa..

[Stig_2 0]

własnie tutaj wyłania się kwestia w której nie bardzo jestem ogarnięty.



Do czego służą te sterowniki, jak byście mogli objaśnić to szerzej bylbym wdzięczny.

[Gość _pit]

Poweradjust potrafi regulować automatycznie obroty pompy względem flow albo temperatury układu itp. itd.

Ogólnie możliwości, jakie daje zestaw Poweradjust + Aquaero są *bardzo* duże.
