Black & Silver STACKER

[patmil18 0]

Na dniach dotarł do mnie Cooler Master STACKER 830 w wersji srebrnej (Dzięki ELDER

).

Po zdjęciach na aukcji byłem przekonany, że będzie biały, jednak jest srebrny i wygląda nawet lepiej.

Obudowa wykonana jest w pełni z aluminium, a jej konstrukcja jest w jakichś 30% skręcana, dla mnie to duży plus !

Wysuwana tacka mobotray jest bardzo poręcznym dodatkiem w tej budce, jej szerokość i dobrze dobrana wielkość także

Plany i założenia:

- Wyeliminowanie koszyka na dyski

- Cisza

- Poprawienie pewnych elementów, które panowie z CM przeoczyli

- Cable management

- Oploty

- Black Mod (proszkowo)

- Skręcenie obudowy śrubami m3

- Przeprosiny za zdjęcia robione nokią n82

- Oświetlenie

- ...

Ostatnie chwile w starym wysłużonym chieftec'u (stacker jest aż rok młodszy )





Krótka prezentacja i do dzieła













Miejsca za tacką jest można powiedzieć sporo, bo 1,5cm, aczkolwiek dochodzi jeszcze wypukły bok, dzięki któremu jest do dyspozycji ~3cm.





Pierwsze co zrobiłem, to wyczyściłem obudowę i wentylki ze zbędnego kurzu, niestety zdjęcia nie posiadam.

Następnie usunąłem zbędny kabelek od audio w przednim panelu

Przed:





Po:





Jak widać zabrało mi to sporo czasu i trudu

a tu znajdował się kurz, którego nikt nie zauważył:





Teraz "cza było" powyjmować wszystkie "paneliki" od szybkiego montażu nagrywarek









Troszeczkę przeszkadzała mi szyna do montażu tacki z płytą główną od drugiej strony (chyba to się BTX nazywa) więc ją odkręciłem





a żeby się do tego zabrać musiałem odkręcić podstawę budy





Od dołu trzymało ją 8 śrubek, a belkę 4







Nareszcie to co mnie najbardziej zadowoliło, czyli ukrycie dysków



Za zatokami 5,25 jest ~3cm miejsca, a więc idealnie dla dysków





Wstępne odmierzenie, pilnik do ostrzenia łańcucha od piły mechanicznej w dłoń i mamy dziurki





Czynność powtórzyłem u dołu, ponieważ dyski mam dwa.





Wstępna koncepcja





Od tej ciemniejszej strony





tędy puszczę kable sata:







"Gdzie drwa rąbią tam wióry lecą"



Sprzęt:

i5 2500K

ASRock P67 Extreme4

Seagate ST3500418AS 500gb

Western Digital Caviar WDC3200AAKS

EVGA GTX 480 (był Gainward GTX 460 SE) MSI GTX 970 100ME

Silverstone Decathlon DA1000 1000W (był OCZ SXS2 600W)



To tyle na dziś, komentujcie, biorę wszystko pod uwagę

[heex307 0]

Pamiętam jak na ppc zaprezentowałeś adaptację starego pentagrama na chłodzenie gpu; nie było to zbyt schludne.

Tym razem również postawisz na funkcjonalność, czy może postarasz się pogodzić ją z estetyką?

[ELDER 677]

Dyski na sztywno do zatok mocowane?

Nie dajesz żadnych podkładek antywibracyjnych?



Do wiercenia otworów/przepustów na kable 24pin EPS itp polecam wiertło stopniowe.





Wygodne rozwiązanie.

Wiercisz dwa otwory niedaleko siebie,Dremelem docinasz dwie linie

i wychodzi ładny przepust na kable z zaokrąglonymi bokami.

[blabla123 1135]

zapowiada się nieźle a pomysł z dyskami świetny

ale osobiście też bym dał jakieś gumowe dystanse czy podkładke jakąś między bude a hdd.

[patmil18 0]

Zapomniałem dopisać, że będą silikonowe podkładeczki na dyskach

Jak znajdę gdzieś to wiertło to będę nim wiercił, a jak nie to się obejdzie skillem i pilnikiem (dremel padł tydzień temu, a dopiero dziś zamówiłem skilla 1415)

@ blabla123

Dzięki

aa i bym zapomniał, estetyka jest równie ważna, co funkcjonalność i w końcu muszę zdjąć tego pentagrama z gtx'a i kupić coś normalnego, albo sprzedać go w cholerę. Po 12-tym listopada oddam za 3 stówki a jak ktoś podklei naklejkę gwarancyjną to z 2 letnią gwarą

[patmil18 0]



No i mam zabawę na piątek





Wstępne rysunki

[ELDER 677]

Oklej to taśmą papierową malarską i dopiero rysuj i tnij.

Zabezpieczysz powierzchnię mobotray przed poharataniem obok wycinanych otworów.



Rozwiercasz wiertłem zwykłym albo stopniowym na końcach te szczeliny i Dremelem docinasz boki

czy jednak metoda mozolnego piłowania po cięciu tarczkami?

[patmil18 0]

Twój pomysł nawet bardziej mi pasuje

Zauważ tylko, że te otwory są narysowane pod płytą, więc i tak nie będzie ich widać, ale może i tu będzie estetycznie w piątek się zobaczy.

[jarnet86 0]

Pomyśl może jeszcze o otworze na backplate. Nie będzie problemów z montażem chłodzenia na CPU.

[patmil18 0]

Dobra sugestia jarnet przemyślę to, choć konstrukcja tacki trochę na tym ucierpi.

[camaro17 0]

Nie ma co na szybko wycinać utworów, bo jak się poharata to później nie będzie odwrotu, nie ważne czy to widać czy nie, lepiej zabezpieczyć taśmą malarską później zrobić proste linie i na pełnym relaksie podejść do sprawy.

Lepiej robić to troszkę dłużej niż na szybko i oszpecić tacke.



A nie myślałeś może o zrobieniu jednego większego otworu niż dwóch pionowych ???

[patmil18 0]

Myślałem, ale stwierdziłem, że mi to nie będzie pasowało

[patmil18 0]

Mały UP



Dziś tylko Cable Management, w najbliższym czasie budka będzie roznitowana i malowana proszkowo na czarno



Niema to jak prowizorka





Parę cięć skilem 1415(a.k.a dremel ) i mamy potrzebne dziurki, może trochę krzywo ale i tak jest OK, zwłaszcza, że na te wszystkie cięcia, włącznie z przepustem poszło 13 tarczek muszę zainwestować w porządną tarczkę, albo wyciąć z tarczy do kątówki





a tu ten przepust:





Na dziś tyle comments please



[Gość Silvatrez]

Troszkę krzywo Ci te dziury wyszły ale nie jest źle

[patmil18 0]

Zwłaszcza, że praktycznie każde cięcie linii równało się z utratą jednej tarczki



Wie może ktoś, gdzie można zamówić czarne nity z łbem płaskim i normalnym ?

[Hejger 0]

Nie wiem jakim cudem tyle tarczek zużyłeś. Jak ja ciąłem otwory (o 1 mniej) w stali w budzie anteca, to zużyłem ze 3, czy 4 na całość.

Ale wyglądają elegancko poza tym że trochę krzywo. Są równe i dobrze wykończone.

[z1k 340]

hehe borykam sie z tym samym problemem z nitami z płakim łebkiem darmacz moze zamówic 500 sztuk za 67 zł

[patmil18 0]

@ Hejger

Ty ciąłeś stal, ja ciąłem aluminium, w moim szefie w stali 1mm wyciąłem 3 otwory i nawet połowy tarczki nie zużyłem, aluminium tnie się i wierci dużo gorzej od stali, natomiast bardzo łatwo idzie pilnikiem i papierem ściernym wygładzać ostre krawędzie.



@zimek123456 mi aż 500 sztuk nie potrzebne, ale tak ze 100

[z1k 340]

wiem w opakowaniu tyle jest niestety :x

[Mib 0]

Panowie jakim cudem zużyliście więcej tarcz w przypadku cięcia aluminium niż stali?? No bez jaj.....

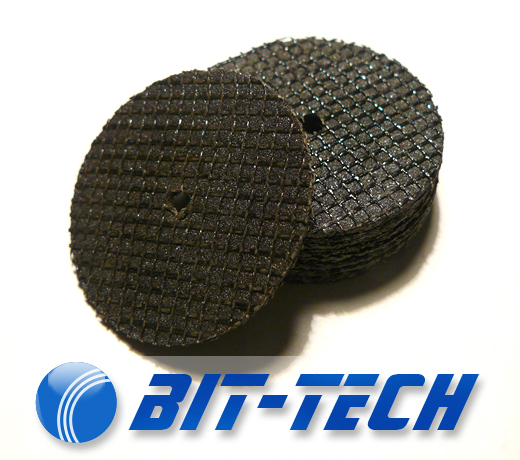

Która tarcza:



A.



B.

[MOROZAW 0]

@up

Dokładnie. Tak jak Mib pisze. jakimi tarczami cięliście?



Z tego co pamiętam to warto zainwestować w jedną tarczkę od Dremla. Oryginalną z SpeedClick. Nie jest taka droga, a podobno jest praktycznie niezniszczalna. Z tego co pamiętam, to Elder lub Screamer z niej korzystał i sobie chwalił.

[jowtek 0]

Co do ponownego skręcenia obudowy użyłbym śrub stożkowych M3



http://allegro.pl/sruba-stozkowa-czarna-m3x8-gniazdo-imbus-10szt-i1910727936.html



Ja kupiłem do swojego STACKERA po 40 sztuk śrub, podkładek i nakrętek

trochę zabrakło i już nie dokupowałem ale myślę że jak kupisz po ok 50 szt.

bez problemu skręcisz całą obudowę i nie będziesz bawił się nitami a te śruby idealnie pasują w gniazda po nitach i buda jest skręcona solidnie.

Z przesyłką nie wyniesie cie to więcej niż ok 50zł

[patmil18 0]

Mib tarczka A, takie zwykłe, które są dodawane do osprzętu, a śmierdziało jak ciąłem

jowtek Dzięki za pomysł, nity pójdą się je*ać

[Hejger 0]

Też tymi brązowymi tarczkami ciąłem.

Szczerze mówiąc zawsze mi się wydawało, że aluminium jest prostsze we wszelkiej obróbce, w tym w cięciu.



Swoją drogą jak już są 2 osoby, które potrzebują tych nitów a 500 to za dużo dla jednej, to dlaczego nie złożycie się choćby we 2 na 500 sztuk?..

[patmil18 0]

Patrz mój post wyżej

Lista do zamówienia:

Nakrętki Nakrętka M3 czarna 10szt. komplet oksyda - x8

Śruba kulista czarna M3x8 gniazdo imbus 10szt. - x3

Podkładka czarna M3 komplet 20szt. oksyda - x4

Śruba stożkowa czarna M3x8 gniazdo imbus 10szt. - x5

ale to jak dowiem się kiedy mogę roznitowaną budę podrzucić pewnej osobie
