Witajcie!



Postanowiłem zmodyfikować (przystosować i upiększyć) swój komputer. Jednocześnie umieszczając w nim układ chłodzenia wodą.

Jest to mój pierwszy układ i jako taka modyfikacja obudowy (nie wliczając wcześniejszych mini podrygów). Tak, że wszelkiego rodzaju sugestie mile widziane



Co znajdzie się w środku?

Procesor: 2600K @4,7-5 GHz

Pamięć: 8 GB Patriot 7-7-7-20

SSD: Raid0 Crucial M4 (256 GB)

Zasilacz: BeQuiet 1kW

Grafika: HD5970 (aktualnie - do wymiany)

Płyta Główna: Asus Maximus IV Extreme

Napęd: BD-DVD- Sony slot-in (laptopowa)

Karta muzyczna: Asus Xonar STX



Chłodzenie:

Węże: Tygon (pewnie 9,5x15,6 mm)

Rez: EK Multi. 250 mm Advance

Pompka: Swiftech MCP35x

Rad: 1x Magicool Hexa 720mm; 1x Magicool Slim 280 MC

Kontroler: Aquaero 5

Bloki: nie wiem jeszcze jakie zobaczymy jak będzie z flow układu

Wentylatory: Noctua (w sumie 10 szt.)

Chłodziwo: jeszcze nie wybrałem.

+ pewnie, masa złączek i czujników.



Wszystko to będzie umieszczone w zmodyfikowanej obudowie - jako dawca posłuży obudowa Chieftec SkyTower. Jej rama idealnie się do tego nadaje.

Będzie wiele elementów frezowanych, wycinanych laserem, wodą, malowanych, anodowanych i niklowanych... projekt umieszczę niebawem



Wszystkim będę się zajmował jak tylko czas pozwoli - postaram się umieszczać fotki na bieżąco.

pewnie za pół roku skończę

Styl generalnie dosyć minimalistyczny. nie będzie szaleństwa kolorów, ma być stonowane, czytelne i industrialne.



W tym poście zaprezentuję pacjenta, na dobry początek, tak to wygląda przed całą operacją:























Niebawem umieszczę projekt układu.

Pozdrawiam i do zobaczenia!

[MOROZAW 0]

Trzymam kciuki.

BTW Nie ten dział Jest specjalny dział na Worklogi



PS 500 post



@down ja już tyle tematów zgłosiłem "do przeniesienia", że modek mnie już dobrze pamięta

ten też zgłosiłem

[z1k 340]

napisz do moderatora to przerzuci

buda fajna i ma duże możliwości

[patmil18 0]

Czy mi się wydaje, czy ten wentyl jest aż tak oczojebny ?

Dziury na kable są konieczne, postaraj się jutro przy dziennym świetle wrzucić kilka fotek przy wyłączonym kompie.

Dlaczego chcesz zmienić 5970 ? przecież to jeden z najlepszych radków

[xray.mega 0]

Ok, umieszczam projekt



Jest dosyć ramowy, wstępny - nie zawiera wielu elementów które będą finalnie.

Celowo zamieszczam tylko bebechy - teraz to jest tematem działania, elementy zewnętrzne dorobię na końcu - projekt powstał już w głowie i częściowo w CAD



Zapraszam do zapoznania się z rozmieszczeniem oraz układem:















Teraz sam układ LC:

















Na razie tyle...

co o tym układzie sądzicie ?





Pozdrawiam i do zobaczenia!

[patmil18 0]

Wiesz co, miałem dokładnie taką samą koncepcję na układ w moim szefie , spoko układzik

ale kupiłem STACKERA i zrezygnowałem

[aerial 343]

Powiało oldchoolem, szkoda że już dziś prawie nikt tych bud nie używa.

Ciekawa opcja z tą nietypową chłodnicą 720mm, pasuje tam idealnie. Chyba pierwsza sensowna opcja gdzie ta chłodnica rzeczywiście do czegoś pasuje.

Zastanów się czy potrzebujesz tej dodatkowej na przodzie, to dość sporo wentylatorów.

[Mib 0]

Zapowiada się ciekawie ale....



-zasiłka jest za wysoko i nie po tej stronie -> bedzie zabawa z długościa i umieszczeniem kabli



-chłodnicę duża zamień stronami z zasiłką



-wentyle zamień na Magmy kolorystycznie by to lepeij pasowało



Może warto by pomyśleć z wywaleniu ze środka tej chłodnicy 120.2 i wrzuceniu jej obok dużej chłodnicy.





[JKm. 4]

Zapowiada się ciekawie (poproś moda o przeniesienie worklogu)

[futurysta 0]

Plany masz bardzo ambitne i trzymam za Ciebie kciuki, bo zapowiada się niezwykle interesująco

[xray.mega 0]

MOROZAW, zimek123456 - dzięki - temat przeniesiony.



patmil18 - nieważne jaki jest ten wentylator - wylądował już na allegro



HD5970 jest niestety za słaby wszystko prze programistów i słabą optymalizację...)

gram w rozdzielczości 2560x1440 to prawie 2x full hd - do tego lubię maksymalne detale i wodotryski typu AA i AF - poniżej 60 fps nie gram



aerial - tak, szukałem dosyć długo 720 pasuje idealnie. Już jest nawet zamontowana foty neidługo

chłodnic muszę mieć sporo finalnie będzie do rozgonienia:



CPU - 150-180 W

GPU 2x - pewnie 250 = 500 W

MB = ~30W (na oko...)



razem ~700W - chciał bym wentyle mieć puszczone na minimum (600-1000 obr)



Mbi - dzięki za sugestię buda będzie dosyć przewiewnie skonstruowana. Zobaczysz niebawem co miałem na myśli - będzie OK.



p.s Magmy może i lepiej by wyglądały - ale stawiam na Noctua - komp ma pracować ze 2 lata na tych wentylatorach, kultura ich pracy nie może się znacznie zmienić. Chciał bym aby tak samo jak po złożeniu było po 2 latach (poziom głośności). Bardzo bardzo podobnie - wiadomo identycznie nie będzie nigdy.



Większość wentylatorów finalnie będzie zamaskowana.

[patmil18 0]

Ja na twoim miejscu dokupiłbym drugą 5970 do cf

[z1k 340]

do tej chłodnicy 2x200 z przodu zrobił bym obudowe z kratka ;p

[xray.mega 0]

Dodam kilka kolejnych fotek.



Tym razem przeprowadzka do obudowy - jeszcze bardziej oldschoolowej.

Ta obudowa będzie domkiem pewnie na najbliższe kilka miesięcy dla mojego hardware



Jeszcze stare bebechy. Aktualnie w sprzedaży większość.





i po przeprowadzce.





oczywiście obudowa się nie zamyka, wina Thermalright 120 Ultra extreme





p.s proszę nie komentować obudowy zastępczej :DDDDDDD tylko taka aktualnie miałem...

wypożyczyłem z pracy, stała nieużywana od kilku lat... w magazynie.

[xray.mega 0]

Dojechały komponenty.



Trochę śrubek:







Wentylatory, spora paka





Płyta, procek, napęd, adapter do napędu:





Trochę sprzętu do LC - niezbędny do wykonania pomiarów, zamierzeń i przymiarek:





Rez:



Front panel, frezowany z bloku ALU dostanie proty na miarę roki 2011 USB3.0 i eSATA - fractal się spisał.



i tutaj największe wątpliwości... pompa.





czy uciągnie ? raczej na pewno ale wolał bym aby nie pracowała na 100%... uwielbiam ciszę.

Gabe z Swiftecha powiedział mi, że powinno się udać na 70% - wszystko zależy od restrykcyjności bloków. Zobaczymy, jak nie to dojdzie kolejna identyczna.





Jedna z chłodnic:



To wszystko na razie.



W związku z powyższym (dostawa nowych części, należało je sprawdzić, stabilność płyty, możliwości procka, zanim zostanie wszystko zwodowane.



Kolejna przeprowadzka:









ufff jakoś się udało to wszystko wepchnąć do zastępczej budy



wszystko wystartowało od razu, Asus Maximus IV Extreme - rządzi !

procek na boxowym śmiga na 4,7 GHz. Jest głośno jak ...nigdy dotąd nie mogę się doczekać końca.

[z1k 340]

ahh te Noctuy





a nie lepiej było kupić ta 120 ?

[Screamer 2]

(...) wszystko zależy od destrukcyjności bloków (...)

Od restrykcyjności



Stary Chieftec ma duży potencjał, więc przy dużym samozaparciu możesz stworzyć piękny układ. Powodzenia

[xray.mega 0]

Nie czekając na Wasze komentarze zaprezentuję ile wg mojej opinii zbędnych rzeczy posiadała ta buda... Patroszenie





Golas:









Patroszenie ciąg dalszy, czas na rozwiercenie nitów:







Jest trochę więcej miejsca, buda o dziwo bardzo stabilna, ale i tak doją pewne wsporniki (ukryte) które pozwolą całość przenosić w razie potrzeby, bez obawy że się rozleci.







Śmietnik:



Buda odchudzona. Gotowa do mocowania chłodnicy 720 mm.



Od restrykcyjności



Stary Chieftec ma duży potencjał, więc przy dużym samozaparciu możesz stworzyć piękny układ. Powodzenia



ha racja, słownik się chyba na mnie uwziął dzięki, poprawione

[xray.mega 0]

OK, czas na zamocowanie chłodnicy - tej dużej 720 mm...



Chłodnica to naprawę wielkie bydle, w miarę dobrze wykonana, pasuje idealnie, wręcz wchodzi na milimetry.

Postanowiłem dorobić odpowiednie mocowanie.



chłodnica musi być zainstalowana solidnie i zgodnie moim planem, tak to mniej więcej przebiegało:



1. Wiele przymiarek.

2. Projekt zaczepów

3. Próby z kartonu

4. Napisałem ścieżki narzędzia

5. Materiał to Aluminium, znakomicie skrawalny stop.

6. Mocowanie na maszynie CNC

7. Obróbka

8. "Wyjęcie detalu" z naddatku materiałowego

9. Przeszlifowanie wstępne.

10. Chwila prawdy - PASUJE !

11. Montaż tymczasowy.



Wszystkie moje prace, wyfrezowane elementy, sądzę że mogą wyglądać mało zachęcająco (wizualnie) w momencie kiedy je Wam prezentuję. Jednak zapewniam i gwarantuję, że kiedy obudowa będzie kompletna (w stanie surowym) rozbiorę ją na najmniejsze kawałeczki i wtedy każdy z elementów zostanie poddany wykończeniowym obróbkom. Szlifowanie, polerowanie, niklowanie, anodowanie, malowanie, piaskowanie itp itd...

Całość do momentu wykończenia będzie dosyć surowa - szkoda pracy, która później mogła by ulec zniszczeniu (obicia, przytarcia, ryski itp.)



Zdjęcia:





Frezowanie zakończone (dolny wspornik):







Pasuje idealnie (chłodnica wykonana na moje oko z tolerancją +-0,8 mm - ujdzie)

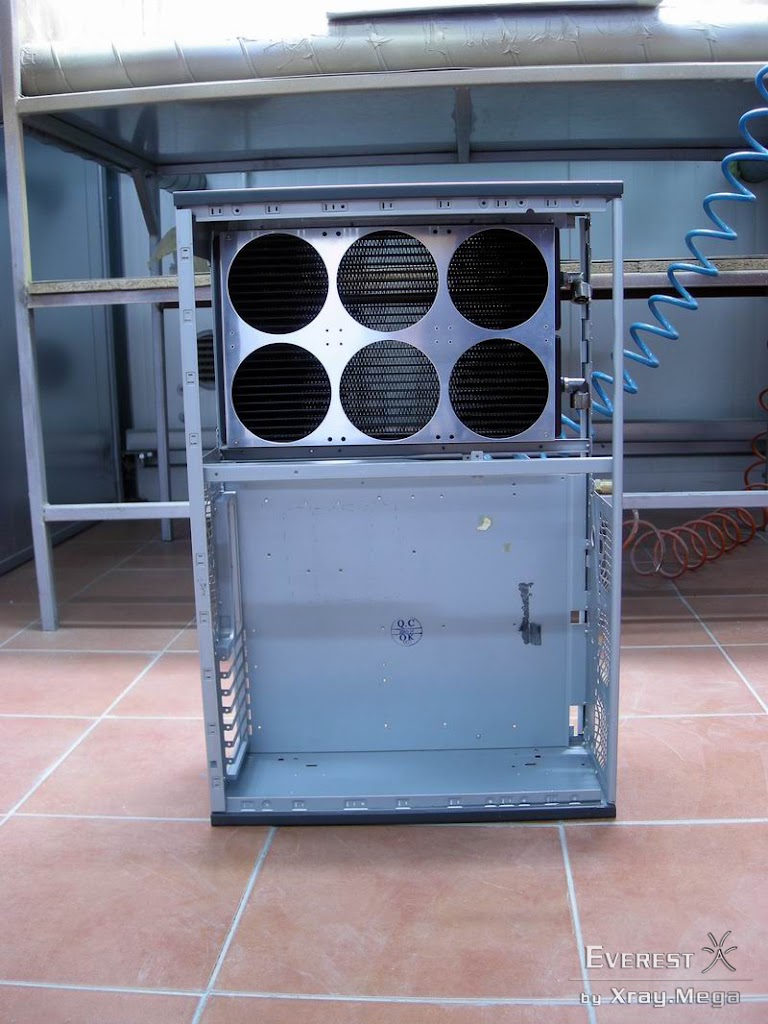

Już zamontowane:

Proces frezowania górnego wspornika przebiegał symetrycznie











Koniec etapu montażu największej z chłodnic. Idę spać

C.D.N

[ELDER 677]

Nie obawiaj się,pompa 35X bez najmniejszych problemów daje sobie radę z moim układem

to i w Twoim będzie konkretny flow.

Spokojnie można obniżyć jej obroty i wyciszyć,raczej nie będzie potrzebne 250l/h

Co do zasilacza i chłodnicy to zrób raczej zasiłkę schowaną za chłodnicą niż wyeksponowaną.

[PiVoSH92 79]

Zapowiada się arcy - pięknie i ciekawie. Jeśli się nie poddasz i zrobisz to z profesjonalizmem, a jego niemało w aktualnych postach, będzie jeden z najlepszych układów na forum. O ile wyjdzie

[Sphinx71 0]

Z dostępem do takich maszyn, masz duże pole do popisu. Teraz tylko czekać na ciekawe pomysły

[Grom23 0]

Wow, zapowiada się super. Czekam na więcej

[JKm. 4]

Wow, bydle!

[jowtek 0]

Projekt zapowiada się ciekawie



A teraz pytanie z innej beczki w czym piszesz ścieżkę do do frezarki?

Ja na UWM uczyłem się na programie ZERO i EDGE CAM.

Ale jakoś nie przypadły mi do gustu może masz coś innego.



Co do projektu będę obserwował bo widać że masz sprzęt i wiedzę potrzebną do stworzenia czegoś bardzo przyzwoitego
