Cooler Master 690 II - toporne modyfikacje.

[Urgal 2topory 0]

Wstęp



Witam

Od jakiegoś czasu mój poczciwy Ibox Lynx mi dosłownie zbrzydł.



(stare zdjęcie - dlatego wygląda jeszcze tak dobrze)



Obudowa też już było lekko nadgryziona zębem czasu. Ryska tu ryska tam. Ale nie ma się co dziwić, w końcu wiernie służyła mi ponad 5 lat. Poza tym zdecydowanie odstawała od najnowszych trendów mody Jedyna modyfikacja jakiej dokonałem to wycięcie kratek na wentylatory 120mm. Jedna 120'ka na przód druga na tył. Prosty układ ale poprawny

Jednak od jakiegoś czasu przestało mi to wystarczać... Z zazdrością spoglądałem na te wszystkie piękne obudowy z zasilaczem na dole i malowanym wnętrzem Po długich poszukiwaniach mój wybór padł na CM 690 II w wersji lite/basic (kilka śmieci i jeden badziewny wiatrak mniej)





Ogólny zarys projektu



Postanowiłem zrobić coś bardziej ambitnego niż z poprzednikiem. Za chłodzenie idealne uważam chłodzenie pełne pasywne (tak tak, pasywne nie WC ). Tego nie osiągnę, ale kierunek w jakim będzie się rozwijał projekt jest oczywisty: Maksymalnie duże i wydajne radiatory co pozwoli obniżyć obroty śmigiełek do absolutnego minimum.

Poza tym ma być cicho. Może faktycznie wybór mesh'owej obudowy do wyciszania to nie był najlepszy pomysł. Ale co tam, potraktuje to jako wyzwanie. A gdyby się nie udało zawsze pozostaje mi tradycyjne polskie "trudno"

Tniemy do woli Innymi słowy cel uświęca środki. Mój ostatni Ibox Lynx dzielnie służył mi ponad 5 lata. Z tą obudową prawdopodobnie zostanę na jeszcze dłużej. Nie mam zamiaru jej sprzedawać więc nie muszę się martwić o potencjalną utratę wartości

A teraz przysłowiowa "łyżka dziegciu w beczce miodu". Postanowiłem sobie, że postaram się to zrobić za rozsądną cenę, niestety Oczywiście są pewne wyjątki i przede wszystkim ma wyglądać jak się należy. Jak się chce to zawsze się znajdzie wymówkę Po drugie myślę że wcale nie będzie tak trudno ponieważ część topowych produktów z miejsca odpada. Malownicze odcienie (nie chce używać bardziej "śmierdzących" określeń ) produktów Noctua odrzucają mnie. Przetłoczenie a'la transformers na Prolimatech'ach - szczyt kiczu. A ceny za gotową przedłużkę 24pin w oplotach zaczynające się od £10 (mieszkam w UK) sprawiły że jednak oploty mi się nie podobają



Ale do rzeczy: W planie jest mnóstwo małych poprawek, wstawienie okna i podświetlenie. Przód i górę całkowicie (jakoś) uszczelnię a w końcowej fazie wyłożę wszystko matami. Cały "pion" z sankami 3,5" wylatuje. Układ wiatraków prezentuję się tak:



Myślę że sam sprzęt który się tam znajdzie jest nieistotny dla projektu, ale niech będzie że wymienię co się tam będzie:

•
  Athlon64 x2 4850e TDP 45W @ 3GHZ (12x 250) TDP~60W
  Goodram Pro 900 1GB DDR2 x2 @ DDR2 1000 2.1V
  Gigabyte GA-MA78GM-S2H rev 1.1
  Peak Radeon HD5550 TDP 40 albo 45 (nie pamiętam dokładnie)
  Samsung Spin Point F4 320 GB (HD322GJ) x2 w RAID0
  MODE COM Feel II 500W (o tym będzie osobny post)


Tutaj się nie będę specjalnie rozwodził. Sprzęt jak widać energooszczędny i nie najnowszy. Ale taki na razie zostaje. Najbliższy upgrade to dysk SSD.







Spis treści

1. Pierwsze cięcie obudowy

2. Modyfikacje zasilacza

3. Kable (ATX 24pin i 4pin 12V2)

4. "Fan Box" v1

5. Chłodzenie karty grafiki

6. Mocowanie Thor's Hammer'a

7. "Fan Box" v2

8. Cover na kartę grafiki i podświetlenie






Zaczynamy (Trochę niechronologicznie ale za to tematycznie)



Nic tak skutecznie nie zamienia przepływu powietrza na hałas jak kratka przed (za) wentylatorem.



Pierwsza ofiara, jak miło... Błahahahahaha (śmiech opentanego szaleńca)







Po szlifowaniu.



Czary mary i już nie ma żadnego gołego metalu. Marker w zdolnych rękach potrafi zdziałać cuda. Odczarowałem też 2 paskudne naklejki.



A teraz mały test. Śmigiełko Arctic F12. Jak widać na 6V bez kratki dmucha ~2 razy mocniej niż na 12V z kratką. O hałasie już nie wspomnę. Daje do myślenia co



Następny pod nóż, a właściwie pod wkrętarkę idzie kosz na HDD. Dolną cześć jest przystosowana do demontażu przez producenta...



...a górna to tylko 6 nitów



Gotowe.







Na tacce co prawda jest trochę uchwytów na spinki do kabli, ale jednak nie tam gdzie są potrzebne. To akurat nie modyfikacja tylko poprawka producenta której szczerze bym nie chciał robić. Tak ciężko było przewidzieć że ktoś będzie potrzebował punktów zaczepienia również w okolicach środka tacki?















Wiem że trochę dużo tych dziurek ale uwierzcie że to ma swój sens





W praktyce te "dłubanie" rozłożyłem na 2 dni. Moja maszyna wyglądała tak:



Hmm.. Czyżbym zbyt pochopnie pozbył się starej obudowy? W miedzy czasie (W KOŃCU! po tygodniu czekanie) dotarła do mnie paczka. A w niej m.in. Thor's Hammer



Thor's Hammer vs poczciwy (i jeszcze mokry po kąpieli) Arctic Freezer 64 Pro:





Jestem bardzo zadowolony z młota. Co prawda pasywnie nie dał rady. Ale za to w idle (przy temp pokojowej 18-20*C) 22*C(słownie dwadzieścia dwa) na procku hehe



Na razie tyle. Mam jeszcze trochę zdjęć z postępu innych prac, ale to później. Strasznie ciężko się redaguje taki długi post.



Skocz do dalszych modyfikacji

(pomiń komentarze)

[MOROZAW 0]

Bardzo ładnie się zaczyna. Dobry pomysł z tą kratką.



Czekam na dalszy postęp prac

[kw1 3]

Świetny test kratkowy, jestem pod wrażeniem

myślałem, że wycinanie kratek to taka "fanaberia" zapaleńców, a tu taki gong,

jestem przekonany, zobaczyłem, uwierzyłem

[sosite 0]

W swojej starej obudowie też bawiłem się z wycinaniem kratki i wtedy faktycznie dostrzegłem lekką różnicę w wydawanym odgłosie. Różnicy w wydajności jednak nie sprawdzałem, nie sądziłem, że jest ona tak znacząca

[bielas 4]

Podałbyś jeszcze swój konfig. Póki co podoba mi się Twoje dłubaninka.

[ThePunisher 435]

masowa akcja wycinania kratek rozpoczęta

[bielas 4]

masowa akcja wycinania kratek rozpoczęta



Ja nie wycinam. W mojej nie było kratki od nowości.

[Urgal 2topory 0]

Podałbyś jeszcze swój konfig.



Konfig jest podany. Dokładnie między zdjęciem z rozstawieniem śmigiełek a zniesławioną kratką.



Athlon64 x2 4850e TDP 45W @ 3GHZ (12x 250) TDP~60W

Goodram Pro 900 1GB DDR2 x2 @ DDR2 1000 2.1V

Gigabyte GA-MA78GM-S2H rev 1.1

Peak Radeon HD5500 TDP 40 albo 45 (nie pamiętam dokładnie)

Samsung Spin Point F4 320 GB (HD322GJ) x2 w RAID0

MODE COM Feel II 500W (o tym będzie osobny post)







W mojej nie było kratki od nowości.

A co to za buda?

[rolandwally83 0]

kiedy reszta fotek?

[bielas 4]

Konfig jest podany. Dokładnie między zdjęciem z rozstawieniem śmigiełek a zniesławioną kratką.



Athlon64 x2 4850e TDP 45W @ 3GHZ (12x 250) TDP~60W

Goodram Pro 900 1GB DDR2 x2 @ DDR2 1000 2.1V

Gigabyte GA-MA78GM-S2H rev 1.1

Peak Radeon HD5500 TDP 40 albo 45 (nie pamiętam dokładnie)

Samsung Spin Point F4 320 GB (HD322GJ) x2 w RAID0

MODE COM Feel II 500W (o tym będzie osobny post)









A co to za buda?



Dzięki.



LL PC - P50

[kw1 3]

co to za pilarka?

Dremel? czy może coś a'la chińczyk?

jakiej tarczy użyłeś?

oraz ile tarcz zużyłeś na cięcie, bo na forum to różnie podają

oczywiście zależy od materiału, ale pytam w kwestii porównania



pozdro

[Urgal 2topory 0]

kiedy reszta fotek?

Postaram się po pracy. Czyli w praktyce dopiero jutro rano





LL PC - P50

Chociaż jeden producent pomyślał.





co to za pilarka?

Dremel? czy może coś a'la chińczyk?

jakiej tarczy użyłeś?

oraz ile tarcz zużyłeś na cięcie, bo na forum to różnie podają

oczywiście zależy od materiału, ale pytam w kwestii porównania





Najpierw kupiłem jakąś multiszlifierkę Silverline (bardzo popularna marka w UK) i rozwaliłem ją w godzinę

Za drugim razem trochę bardziej się postarałem z wyborem:

I to był strzał w 10. Niby tylko 90W ale w rzeczywistości ma kopa. I to co mi się najbardziej w niej podoba: Do blokowania jest przełącznik. Zaciągasz go i jest zablokowana, masz obie ręce wolne. Nie trzeba dusić żadnego guziczka. Poza tym gwint jest ten sam w Dremelach, pasują wszystkie końcówki, przedłużki itp. Zakochałem się w tym narzędziu i mam nadzieje że na zawsze zostaniemy razem





Ile tarcz zużyłem to nie pamiętam. Jednak trochę ich było. Standardowe tarcze 22mm (czarne i brązowe) tną dobrze ale w podobnym tępie się ścierają niestety. Strasznie pylą. Lubią się łamać. A te cieńsze dosłownie łamią się jak chipsy (musiałem zakładać po 2). Później zainwestowałem w coś takiego:

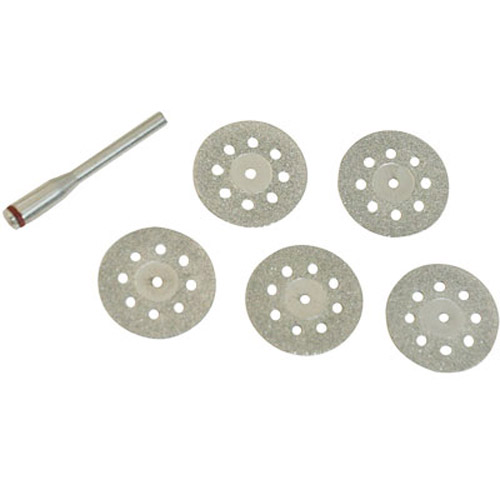

Faktycznie tarcze dużo bardziej odporne. Praktycznie przez ~30min cięcia jedna z nich nie sposób jej było odróżnić od nowych. Niestety przez te 30 min prawie nic nie wyciąłem tą tarczą Być może bardziej nadają się do szkła czy kamienia. Do metalu totalna klapa.

Po wielu próbach i błędach znalazłem coś co w końcu spełnia moje oczekiwania:

Jakieś "resin"(żywica) nie wiem dokładnie o co chodzi. W każdym bądź razie rozumiem są nią nasączone. Tną elegancko, dużo większa żywotność i znacznie mniej pylą.

[DonCorleone666 6]

Dobry test, ciekawe chlodzenie cepa, owlosione lapy

To z tego wyciagnalem ;p

[Gość]

Nieźle się zaczyna, z głową wszystko robione, jestem ciekaw co będzie dalej

[BobStanley 0]

Świetnie to sobie wymyśliłeś , ale mam jedno pytanie, mianowicie podświetlenie, nie martwisz się tym, że jak zamontujesz mobo to światło z LED nie będzie dawało wystarczająco dużo światła ?

[kw1 3]

no to trzeba szukać dobrych tarcz... dobre spostrzeżenie

dzięks



ciekawią mnie te otwory, że aż tyle..

hmm... wiertło zwykłe czy stopniowe?

[PiVoSH92 79]

Chłodzenie ciekawe, ale zasiłka...

[nove 0]

I takie worklogi lubię przeglądać. Konkrety, testy, dobre pomysły.



PS. Ładnie zrobione zdjęcia.

[Urgal 2topory 0]

Świetnie to sobie wymyśliłeś , ale mam jedno pytanie, mianowicie podświetlenie, nie martwisz się tym, że jak zamontujesz mobo to światło z LED nie będzie dawało wystarczająco dużo światła ?

Nie przewiduje żadnych problemów. Jeśli kolega się zasugerował tym zdjęciem z niebieskim podświetleniem to tylko na chwilę wrzuciłem tam jedno ledowe śmigiełko żeby zrobić takie efekciarskie ujęcie.





ciekawią mnie te otwory, że aż tyle..

hmm... wiertło zwykłe czy stopniowe?



Wszystkie otwory potrzebne No dobra kilka na zapas zrobiłem. Niedługo mam nadzieje pokaże jak kable pospinam.

Wiertła zwykłe. Najpierw rozwierciłem małym, później przewierciłem średnim a jeszcze później lekko nawierciłem największym co by krawędzie zjechać. Przy okazji wyszedł nieplanowany efekt srebrnych obwódek wokół otworów.

[kw1 3]

no to czekam na efekt, bo ja też mam kilka pomysłów porządkowania kabli,

porównamy

[velocityx 0]

tez ta budke bede ciac, okno z boku ;] daj znac jak ci pojdzie i jaki masz plan na podklejenie pleksy

[Gość Silvatrez]

Jest nieźle

[Urgal 2topory 0]

Modyfikacje zasilacza





Zdaje sobie sprawę że MODE-COM FEEL II to nie zasilacz z górnej pułki. Przyznam się że teraz bym go nie kupił, ale 5 lat temu ten wybór wydawał się słuszny. Już widzę te wszystkie negatywne komentarze, ale niech pierwszy rzuci kamień komu się te napięcia nie podobają:
