Project "Inverted"

[PatrykT 71]

Obudowy z odwróconą płytą główną podobały mi się od bardzo dawno ale jakoś nie mogłem trafić czegoś co by mi się spodobało i w przystępnej cenie, bo albo było tanie i design mi nie pasował, albo podobało mi się lecz cena hamowała zachwyt, gdyż większa część finansów szła na motocross. Także postanowiłem wydumać coś samemu, za bazę posłużyła mi obudowa modecoma nice2 która już spory czas walała się po piwnicy i jakoś szkoda było jej wyrzucić.





Na początek roznitowałem tackę mobo i tylną ściankę, po przymiarkach okazało się że w tym etapie modyfikacji jedynie będzie potrzeba wywiercić nowe otwory na nity. Po złożeniu obudowy do kupy przyszła pora na przymiarke gratów pc, co by zweryfikować to plan siędziący w głowie z rzeczywistością.







Na tym etapie pozaznaczałem wszystkie potrzebne otwory w tacce mobo na przepusty kabli oraz w obudowie na wentylatory.



Postanowiłem także wywalić koszyk na dyski





Na razie prace stoją w miejscu do następnego tygodnia, gdyż czekam na dremel-a



Z rzeczy do zrobienia:

- wycięcie przepustów na kable w tacce

- wycięcie otworu pod zasilaczem, żeby można go było obrócić

- wycięcie z przodu kratki od wentylatora

- wycięcie na tylnej ściance otworu na wentylator 120

- wycięcie na topie miejsc na wentylatory 120, tu się jeszcze zastanawiam czy będę tam dawał 2 czy 3 wentylatory





W planach mam jeszcze na froncie przez całą wysokość zastosować szybę dymionom ok 70-80%, zamiast wycinać w panelu bocznym otworu na okno postanowiłem go zastąpić całkowicie szybą dymionom ok 30% , oploty na kablach od wentylatorów, przedniego panelu i zasilacza, tu zdecydowałem się raczej na użycie paracordu gdyż wtedy nie będę musiał stosować termokurczy a ich wygląd nie bardzo mi pasuje . Całość będzie pomalowana na czarny mat

[LoBo1984 0]

Powodzenia, fajnie jak z tego typu obudowy zrobisz coś naprawdę cieszącego oko i funkcjonalnego



Tylna ścianka jest poprostu odwrócona do góry nogami z tego co widzę. Czy nie musisz jej jakoś modyfikować aby wszystko pasowało?

Jeśli tak to nieźle bo widziałem wcześniej jakiś projekt tego typu i po odwróceniu okazało się, że potrzebne jest sporo zmian i cięć tylnej ścianki.

[badman 0]

IMHO gdybyś pomalował na jakiś inny kolor niż czarny mat byłoby dużo ciekawiej... wszyscy malują na czarno (nuuudaaa!...)...



http://www.fridayshop.pl/gold-400ml-204kolory

http://www.fridayshop.pl/black-extended-600ml-14kolorow

[PatrykT 71]

Tylna ścianka wymagała jedynie wywiercenia nowych otworów do nitów i nic poza tym . Co do koloru to jestem w sumie otwarty na propozycje bo nic nie jest jeszcze przesądzone, ale będę raczej zmierzał w ciemne kolory i na pewno matowe. Poprzednią budę miałem pomalowaną w środku na biały połysk i dopóki nie było gratów zmontowanych to wyglądało to super, po złożeniu jakoś czar prysł

[Superplastyfikator 86]

Pomarańczowy Może niebieski jak w Aerocool QS-202?

Fajny front, gdyby nie miejsce na fdd był by jeszcze fajniejszy.

Cały bok z przyciemnianej pleksy jest fajnym pomysłem, podobają mi się dużo bardziej niż okna.

Ogólnie powodzenia, kubię takie coś z niczego.

[PatrykT 71]

Co ciekawe front jest rozbieralny





Także nie będzie większych problemów z realizacją pomysłu tj przyciemniona szyba po całej wysokości frontu



Ten pomysł z niebieskim kolorem jak w qs-202 jest całkiem fajny

[Akei 120]

Czekam na postępy z prac, bardzo lubię oglądać wskrzeszanie starszych obudów

[Kryjan 0]

Powodzenia z projektem Ja też dosyć dawno już o tym pomyślałem, ponieważ mam Thermaltake Swing z oknem, ale obudowa stała po lewej stronie biurka oknem do ściany. To postanowiłem zrobić inverted ATX i oto co z tego powstało. Jak będzie ciepło, albo dopiero pod koniec maja (matury) dokończę 'projekt'. Mianowicie wytnę ten niepotrzebny kawał blachy, wraz z 2 kieszeniami 5" i może przemaluję na inny kolorek Także będę zaglądał tutaj to może podsuniesz mi jeszcze jakiś pomysł co mógłbym wykombinować u siebie



[PatrykT 71]

No to w końcu zaczęły przychodzić paczki z fantami



Wentyle na front:





[PatrykT 71]

No i mamy mały postęp w pracach. Niestety blachy okazały się na tyle grube że tarcze w dremlu nie dawały rady i trzeba było zastosować grubszą altylerie w postaci diax-a. Jakość wykonania w porównaniu do niektórych jest beznadziejna ale i tak jestem zadowolny jak na taki budżet i warunku



W założeniu hdd miały wylądować w zatoce 5.25. Kwestie montażu rozwiązałem stosując koszyk hdd z gladiusa m40, niestety trochę zawiodłem się na jakości spc, gdyż zaraz po rozpakowaniu przesyłki ułamały się w dwóch tackach zabezpiecznia





Będzie tu jeszcze zastosowany cover także tych krzywych cięć nie będzie widać



Otwór pod zasilaczem też gotowy, do minimalnej korekty przed malowaniem





Tacka mobo z wyciętym otworem na backplate i przepusty kabli, te czarne slady przy przepustach są po markerze a tak to nawet wyszły całkiem równo jak na cięcie diaxem

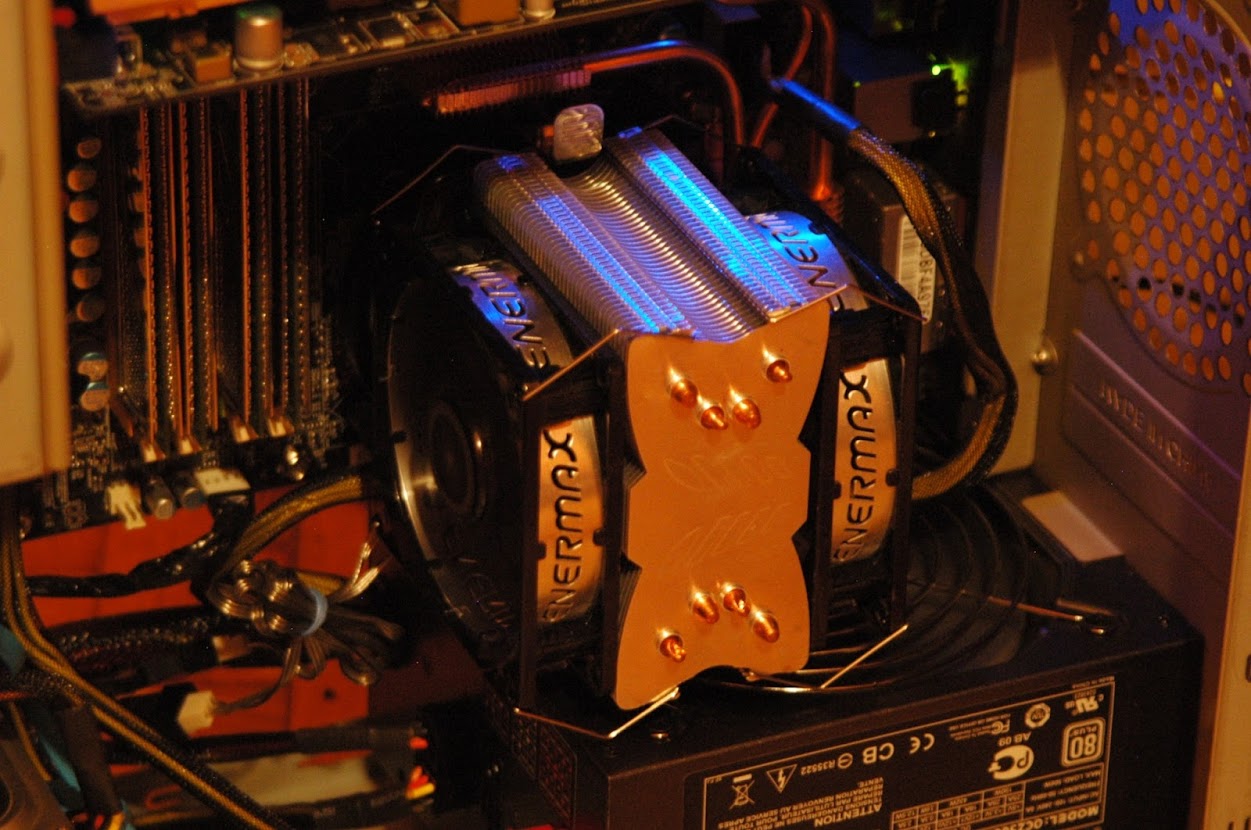

No i kolejna przymiarka jak się wszystko układa "w kupie"





Jutro mam nadzieje, że uda ogarnąć mi się front panel, czekam jeszcze na filtr na top 2x120 i wtedy będzie można wyciąć na topie otwory pod wentylatory. Mam nadzieję też, że w tygodniu uda mi się ogarnąć szyby na przód i panel boczny.



Sorry za jakość zdjęć ale zapomniałem wyłączyć aparat i tak przeleżał aż się wyładowała bateria i jedynie pod ręką była mikrofalówka

[JKm. 4]

Muszę przyznać - to lubię, robić mod z starego piernika.

Ile masz miejsca na kable z tyłu?

[Tomsto100 0]

Całkiem fajnie to wygląda.

Szkoda tylko, że te kable od zasilacza tak wychodzą.

[Superplastyfikator 86]

Działaj dalej Z tyłu jest UCTB12 ze śmigłem Magmy?

Nie szlifujesz krawędzi wyciętych otworów?

[Akei 120]

Problem z kablami mógłby załatwić kawałek pleksy w kształcie litery L idący obok mobo i zawijający za zasilacz. W nim wyciąć odpowiednie przepusty i

[PatrykT 71]

Muszę przyznać - to lubię, robić mod z starego piernika.

Ile masz miejsca na kable z tyłu?

Nie mierzyłem , ale z założonym bokiem spokojnie moge przesuwać kable za tacką także jest go sporo



Całkiem fajnie to wygląda.

Szkoda tylko, że te kable od zasilacza tak wychodzą.



Kable będą oplecione więc będą się lepiej prezentować

Działaj dalej Z tyłu jest UCTB12 ze śmigłem Magmy?

Nie szlifujesz krawędzi wyciętych otworów?



Krawędzie są oszlifowane z zadziorów itp, zostało je dopieścić i wyrównać. Ale to już przed malowaniem bo i jeszcze top muszę pociąć . Ogólnie to na żywo wyglądają o wiele lepiej, ale jak pisałem aparat mi sie rozładował i tylko marne SE Neo V było pod ręką . A z tyłu jest ucev red twister

[PatrykT 71]

Taki mały offtop. No i w końcu wiosna zawitała, także trzeba było się dotlenić, radość jaką dostarczył wypad po niemal 6 miesiącach przerwy nie do opisania











Żeby nie było , że w sprawie obudowy nic się nie dzieje, dziś zamówiłem szyby na front i bok obudowy oraz paracord na kable od zasilacza, zdecydowałem się na czarny i niebieski kolor oplotu. Z malowaniem musze sie dalej wstrzymać gdyż jeszcze nie dotarła do mnie paczka z filtrami z yooki.pl . Dziś mija 10 dzień i jak na razie zero kontaktu z ich strony

[Pirzu 0]

Ja bym wnetrze okeił "karboneM" albo pomalował na czarny mat

[PatrykT 71]

Ja bym wnetrze okeił "karboneM" albo pomalował na czarny mat



Będzie i to i to. Cała buda w czarnym macie, carbonem będzie obklejony front panel to co zostało z zatoki 5.25 i prawdopodobnie tylna ściana od zewnątrz bo trochę nie wyszło wycięcie pod wentylator

[Arczevski 25]

Ciekawy pomysł Skoro do cięcia blachy potrzebowałeś ciężkiego sprzętu, to pewnie solidna obudowa i blachy w niej to coś więcej niż kawałki ledwo grubsze od kartki papieru, to na plus w takim razie Powodzenia w projekcie, będę zerkał co jakiś czas

[Gość deskir]

Wypadałoby się pomalować obudowę na srebny/szary kolor z czarnymi akcentami lub na odwrót, a co do projektu to jest ciekawy i trzymam kciuki!

[PatrykT 71]

No i dziś wpadły nowe fanty







Czekam na folie carbon powinna jutro być i można zabierać się do roboty. Wąską szybkę na front muszę jeszcze przyciemnić folią i będzie git .



Niestety nie obeszło się bez zgrzytów, filtry szły ponad 2 tygodnie z yooki.pl. Kupowałem przez alledrogo i dopiero wytoczenie sporu sprawiło że w ciągu 2 dni miałem je u siebie. Wcześniej nie odbieranie telefonów i nie odpisywania na mejle.

[Barzu 0]

masz już pomysł na zamocowanie frontu ?

[PatrykT 71]

Rozważam użycie mega mocnej taśmy dwustronnej której używam do przyklejania mocowań GoPro do kasku. Ewentualnie użyje kleju na gorąco

[miomol 0]

Polecam dwuskładnikowy klej epoksydowy.

Ja użyłem "EPOXIL MIX" do klejenia przycisków i diód. Trzymają się bardzo mocno.

Ojczym kleił nim lampę kierunkowskazu w Oplu Astrze i też trzyma.

[PatrykT 71]

Dziś się trochę pobawiłem "carbonem". Oto efekty









Nie jest idealnie, ale według mnie wyszło bardzo dobrze i efekt mnie zadowala
