Edytor/y biosu do keplera

[e4e 0]

witam.



Szukam aktualnych edytorow biosu do keplera - interesuja mnie w zasadzie wszystkie, jakie obecnie sa dostepne, bo wiem z doswiadcZenia, ze kazdy oferuje troche co innego .



Interesuje mnie glownie (w tej chwili) modyfikacja krzywej obrotow wentyli, jak i obnizenie napiecia core w 2D (ale inne rzeczy rowniez).



ps moze ktos by sie zaoferowal z pomoca w edycji biosu? Tu jest link do oryginalnego biosu. Chodzi mi o modyfikacje krzywej obrotow wentyli z min. 30% na 20% na poczatek.



http://www34.zippyshare.com/v/52502254/file.html





dzieki i pozdrawiam!

[e4e 0]

up!



pilne - pomoze ktos?

[leven 1258]

KBT 1.26 do edycji biosów: http://speedy.sh/4yQ5f/Kepler-BiosTweaker-v-1.26.exe



W załączniku bios z obniżonym RPM do 20 % i napięcie pośrednich profili do 0.825 Volt.

GK104.rar

[e4e 0]

@leven mozesz tego KBT wyslac na np. zippyshare.com - cos nie moge pobrac z tego linka.



i ofc dzieki za edycje biosu . Co ciekawego mozna tam jeszcze zmienic (np. co ty zmieniasz u siebie)?



ps to jest najlepszy/jedyny edytor biosu do keplerow obecnie? Czy sa jakies inne ciekawe?



pozdro

[e4e 0]

ok juz go mam tzn. sam program



otworzylem bios w edytorze, i widze, ze nie ma opcji zmiany krzywej obrotow wentyli, tylko min/max w % . da sie jakos zrobic, zeby wentyle nie startowaly na max (100%) przy starcie kompa, i dopiero po zaladowaniu systemu zwalnialy - tylko od razu start na 20% na przyklad?



- da sie jakos zmienic zegary core/mem w idle/2D z tych 324/162?

- co daje zmiana opcji Boost Limit na 1-szej zakladce?



co sie robi na zakladce Boost Table? Ten suwak Max Table Clock jest jakos powiazany z suwakiem Boost Limit na 1-szej zakladce?



czy jest ryzyko, ze karta nie odpali na tych 0.825V (bedzie za niskie vcore)?



===



i najwazniejsze: jakas instrukcja/info/tipsy jak bezpiecznie wgrac ten zmodowany biosik? Czy keplery maja podwojne kosci bios (przynajmniej niektore) + przelacznik na pcb, jak mialem na radku?

[leven 1258]

Nie ma na rynku programu do edycji biosu Keplera, który oferuje zmianę krzywej obrotów. Jedynie program zewnętrzny AF/EP. Niestety nic to nie da na "odkurzacza" przy starcie.



Jeżeli wentylator startuje na 100% i uspakaja się dopiero po wejściu sterownika, to wina samego biosu i musisz sobie znaleźć taki, który tej przypadłości nie ma. Ja tak zrobiłem u siebie w GTX 670, wgrywając do wersji MSI GTX 670 TF PE OC bios z karty MSI GTX 670 (referent).



Ale można odrobinkę zmienić agresywność wentylatora, zmieniając górną wartość RPM, tzn. dół/minimum RPM zostaje, a górna /maximum obniżasz np. do 60% ze 100%. W ten sposób wentylator szybciej reaguje na wzrost temperatury GPU. Im niżej maximum RPM, tym agresywniejszy wentylator.



Taktowań w IDLE nie zmieniaj, bo karta nie ruszy i będzie spory problem z jej odratowaniem.



Napięcie 0.825 Volt w 2D i trybach pośrednich jest ogólnie przyjęte w Keplerach i to powinno działać u Ciebie. Ja u siebie wlaśnie takie wartości wpisałem w bios i karta działa jak należy.



Co do tabel boost, to jest nieco bardziej zagmatwane i jak się rozpisze, zgubisz się całkowice.... u siebie zrezygnowałem z opcji "boost" i mam stabilną kartę z niespadającym taktowaniem GPU, jak to miało miejsce przez modyfikacją biosu.

Poprostu ustawiłem takie same wartości "power target" dla odpowiednich profili, wyłączyłem "suwak boost" i wgrałem bios do karty.



Instrukcję jak wgrać/zmienić bios, używam od tego gostka: http://itpc.net.pl/index.php?/topic/30-zmiana-biosu-oraz-ratunek-zle-sflashowanej-karty-nvidi/



Keplery z reguły nie mają podwójnych biosów poza wyjątkami.

[e4e 0]

leven mozesz mi podeslac swoj atualny bios, to go sobie obadam (i oryginalny bios z karty MSI GTX 670 (referent) oraz oryginalny od tej MSI PE OC?



mamy zdaje sie te same karty - tez miales na org biosie zegary 1020/1098 boost? Jaki masz ram na karcie (producent)?



btw czemu gpu-z mi pokazuje zegar boost 1098, a karta w rzeczywistosci boostuje do 1176?



"W ten sposób wentylator szybciej reaguje na wzrost temperatury GPU. Im niżej maximum RPM, tym agresywniejszy wentylator."



tego fragmentu chyba nie kumam. Moge dac w biosie taki zakres: od 20 do 60% albo od 10 dp 60%? Ktory lepiej? Chce miec jak najciszej w idle. Aha, chlodzenie na karcie mam zmienione na AXIII.

[leven 1258]

Tu masz biosy: http://www.techpowerup.com/vgabios/index.php?architecture=NVIDIA&manufacturer=MSI&model=GTX+670&interface=&memType=&memSize=



Referent - 80.04.19.00.0B



Oryginał do PE OC - 80.04.5C.00.29



Mój obecny bios jest w załączniku.



W Keplerach są trzy wartości taktowań GPU, dla tego ja w mojej karcie pozbyłem się boost i mam stałe 1254 mhz. w 3D.



Reszte profili zostawiłem oryginalnie.



Power limit podniesiony do 300 Wat w 3D i obniżony do 30 Wat w reszcie profili.



Pamięci mam hynixy:



http://gpuz.techpowerup.com/14/02/06/23c.png

msi.rar

[e4e 0]

"W Keplerach są trzy wartości taktowań GPU"



myslisz o 3D? U mnie w 3D widze 3 zegary 3D: w mniej wymagajacych grach ~823, w bardziej 1019/1020, w najbardziej 1176. O to chodzilo? Tego 324 w starych grach nie licze.



"ja w mojej karcie pozbyłem się boost "



jak to zrobiles w KBT?



Czyli u siebie masz teraz w kazdej nowszej grze 3D 1254 MHz (nie licze starych gier, w ktorych jest 324)? W porownaniu do moich obecnych 3: 823/1020/1176.





"btw czemu gpu-z mi pokazuje zegar boost 1098, a karta w rzeczywistosci boostuje do 1176?"



moglbys mi to tez wytlumaczyc? Czemu wartosc z vbios czyli 1097/8 nie jest brana (?) pod uwage? Skad sie bierze to 1176 w wymagajacym 3D? Sterowniki jakos to modyfikuja/zmieniaja?

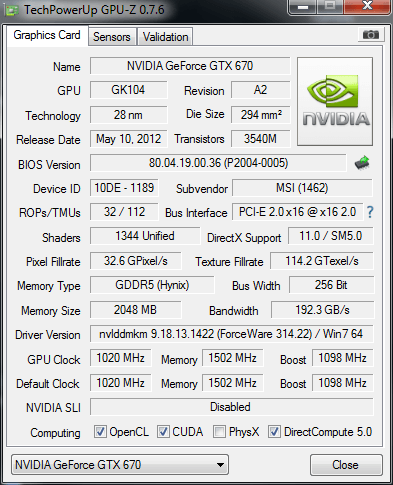

to jest zrzut gpu-z z mojej karty (oyginalny bios, jaki byl na niej - nic jeszcze nie flashowane/nie zmodowane):



http://gpuz.techpowerup.com/14/02/06/432.png



Jak widac, bios mam w wersji chyba najstarszej jaka wyszla (80.04.19.00.36) - a na pewno najstarszy z tej kolekcji biosow, ktora zalinkowales z techpowerup.







... aha jeszcze w KBT zakladka Voltages w Voltage Table obie wartosci (Max Voltage 1 i 2) widze zmieniles na 1212.5 mV (pewnie z 1150 - tak jest u mnie). To sa napiecia dla trybu 3D rozumiem (ale czemu sa oba - oba trzeba zmienic, jak chce zmienic napiecie rdzenia karty w 3D?). Ale sie zastanawiam, czemu tu mam te 1150, a np. gpu-z pokazuje mi napiecie VDDC (czyli chyba vcore karty) w 3D jako 1175? Ktore jest prawdziwe/faktyczne? Dodatkowo teraz w Afterburner moge podbic napiecie karty max o + 100 mV (czyli chyba do 1250/1275 mV), czy po zmodyfikowaniu tej wartosci w biosie do 1212.5 nadal bede mogl je podniesc o te 100, i miec tym samym 1312.5 mV na rdzeniu max? Tak do dziala? (Oczywiscie nie planuje tego ustawiac na stale etc - wiem, ze to juz jest duze napiecie dla karty).



W ogole jest jakis program inny niz AB, ktory pozwala podbic napiecie rdzenia karty o wiecej niz te 100 mV?





===



W ogole to jak zmniejsze min. range obrotow wentyla z 30 na 20%, to w idle bede mial ciszej. A gorny ze 100 do 50, to karta bedzie startowala po wlaczeniu kompa na 50% obrotow wentyla?



w Ogole chyba moja karta zle/niedokladnie wskazuje obroty wentyla, bo przy stalych 30% w idle wskazanie waha sie miedzy 11xx RPM a 14xx (a roznicy w glosnosci z uchem przylozonym do karty nie slysze, i gluchy nie jestem), a np. max obroty jakie wskazuje np. przy 70% to 21xx RPM, a po zwiekszeniu do 100% w Afterburner slysze wyrazniej, ze wentyle robia sie glosniejsze duzo, a karta nadal wskazuje, ze jest 21xx RPM (bez zmian). Tez tak masz/to normalne na tej karcie (te wahania odczytu, i przeklamania RPM)? Przypomne, ze mam chlodziwo zmienione na AXIII, ktory ma wedlug specyfikacji zakres obrotow 900-2000 (a ktos mi mowil, ze max to faktycznie 2500 przy tych 92mm wentylach, wiec sam nie wiem). Z kolei na stockowym chlodzeniu jak jest? Te 30% w idle to ile RPM? Max tego chlodzenia przy 100% ustawionych to podobno 3500? Ile ty masz % i RPM wskazywanych w idle i w 3D wymagajacym? Jaki jest w ogole zakres RPM (ile da sie najmniej ustawic RPM i przy ilu % to jest) min-max u ciebie na tym stockowym chlodzeniu MSI?

[e4e 0]

jak zrobiles, ze suwak Boost Limit jest u ciebie w ogole nieaktywny, i nie wskazuje zadnej wartosci w polu obok po lewej?

[leven 1258]

Karta posiada 3 wartości taktowań w 3D.



1. taktowanie base (podstawowe),



2. boost podstawowy (nazwijmy go pierwszym),



3. boost maxymalny.



Będziesz to widział w programie "Nvidia Inspektor".



Przykładowy zrzut ekranu z internetu.







http://www.guru3d.com/files_details/nvidia_inspector_download.html





Jeżeli masz taką samą kartę jak ja, czyli MSI GTX 670 PE OC, to tutaj masz opis co zrobiłem, żeby pozbyć się głośnego rozruchu karty:



http://itpc.net.pl/index.php?/topic/14114-wyciszenie-g%C5%82o%C5%9Bnego-startu-karty-msi-gtx-670-pe-oc/



Aha... Ty masz zmienione chłodzenie, więc regulacja wentylatorów będzie zupełnie inna z powodu innych wartości samych wentylatorów w AC3.



Co do samego boost... zależy on od ASIC GPU, napięcia GPU i wydajności chłodzenia.



Moja karta ma niski ASIC stąd słabe OC.



Napięcia w 3D mają być ustawione jak w moim biosie, czyli oba suwaczki na 1.212 volt.



To, że w AF masz zakres napięcia możliwy do zmiany o pewną wartość nic nie znaczy, bo jest to różnica pomiędzy napięciem profilu max voltage, a profilem P0.



U mnie wygląda to tak:





Suwaczek z boostem deaktywujesz, ustawiając wyższe wartości L2C/SYS niż wartości GPC/XBAR:



[e4e 0]

ok, dzieki leven za info i fotki - sprobuje to jakos ogarnac jakby co, to jeszcze bede pytal, bo ogolnie to dosc skomplikowane sie wydaje



"Aha... Ty masz zmienione chłodzenie, więc regulacja wentylatorów będzie zupełnie inna z powodu innych wartości samych wentylatorów w AC3."



to znaczy? Wentyle w moim chlodzeniu maja zakres obrotow ~900-2000 wg producenta, a TFIV (stockowe MSI) ma podobno max 3500 RPM (na 100%), ale nie wiem, ile min. (na 30%). To jaki zakres u siebie najlepiej ustawic? Probowales u siebie zmienic min. np. na 20 czy 10%? Jest wtedy ciszej w idle?





"Moja karta ma niski ASIC stąd słabe OC."



niski to znaczy ile?



od ilu sie liczy/mowi niski, a ile to juz wysoki?

[twrzkb 0]

ASIC to pic na wodę w wielu przypadkach- jest to informacja czysto teoretyczna, obliczana na podstawie napięcia bazowego GPU (ktoś na Techpowerup robił testy tego). W każdym razie większość GTX 780TI Classified KINGPIN ma ok. 65% i co? I biją rekordy na nich:)



Leven- MSI, które kupił ode mnie e4e robiła u mnie 1304mhz bez podbijania napięcia biosowego i zmiany biosu (nie pamiętam jaki był limit w afterburnerze) a ASIC miała poniżej 70% z tego co pamiętam:) Zbyt dużo zmiennych w tym wszystkim jest, choćby kwestia zasilacza.

[leven 1258]

\....\ to znaczy? Wentyle w moim chlodzeniu maja zakres obrotow ~900-2000 wg producenta, a TFIV (stockowe MSI) ma podobno max 3500 RPM (na 100%), ale nie wiem, ile min. (na 30%). To jaki zakres u siebie najlepiej ustawic? Probowales u siebie zmienic min. np. na 20 czy 10%? Jest wtedy ciszej w idle?



/.../ niski to znaczy ile? od ilu sie liczy/mowi niski, a ile to juz wysoki?



Minimum RPM w GTX 670 PE OC to 30%.



Niżej nic nie daje, bo bios ma blokadę.



ASIC ma wpływ na OC, bo widzę to po wynikach OC.



ASIC mojej karty ma 69%i po podniesieniu napięcia w biosie do 1.212 Volt, mogę uzyskać stabilne taktowanie 1254 mhz.



Wyżej czasem wywali mnie z Heaven 4.0.



Czyli można powiedzieć, że niski ASIC jest do 70%.

[leven 1258]





Leven- MSI, które kupił ode mnie e4e robiła u mnie 1304mhz bez podbijania napięcia biosowego i zmiany biosu (nie pamiętam jaki był limit w afterburnerze) a ASIC miała poniżej 70% z tego co pamiętam:) Zbyt dużo zmiennych w tym wszystkim jest, choćby kwestia zasilacza.



Cała ta zabawa z boost, to wielka ściema i same problemy.



Teraz mam fajny bios w karcie i nie widzę nawet cienia problemów w żadnej grze.



Zero dropów taktowań, karta stabilna i zawsze na 1254, gdy jest oczywiście obciążona.



Tutaj AF z obciążenia Heaven 4.0 i Cube fury:



[sideband 9448]

ASIC to pic na wodę w wielu przypadkach- jest to informacja czysto teoretyczna, obliczana na podstawie napięcia bazowego GPU (ktoś na Techpowerup robił testy tego). W każdym razie większość GTX 780TI Classified KINGPIN ma ok. 65% i co? I biją rekordy na nich:)



Leven- MSI, które kupił ode mnie e4e robiła u mnie 1304mhz bez podbijania napięcia biosowego i zmiany biosu (nie pamiętam jaki był limit w afterburnerze) a ASIC miała poniżej 70% z tego co pamiętam:) Zbyt dużo zmiennych w tym wszystkim jest, choćby kwestia zasilacza.

To nie jest pic na wodę możesz zmieniać napięcie w biosie tzn zmieniać vid i takt , a asic stoi w miejscu, bez sterownika asic nadal takim sam . W przypadku gk110 b1 gpu-z pokazuje głupoty i stąd te rozbieżności z asic na 780ti.



W przypadku radków asic można zmieniać w biosie , więc to jest inna bajka.

[twrzkb 0]

Leven- to jest pole do bardzo długiej dyskusji.



Są chipy, które na powietrzu nie chcą się w ogóle kręcić a po przekroczeniu pewnej wartości napięcia "idą jak głupie".



"The ASIC value isn't "calculated". It's an arbitrary number the chip maker assigns the chip ie how they determine the bin of it. GPU-Z just reads the value." <- Ciekawe. (żrodło:http://forums.anandtech.com/showthread.php?t=2246288, post nr 15 i dalej).



Ktoś tam pisze, że miał 98,6% na GTX 680- ciekawy jestem wyników OC tego egzemplarza.



Ja w EVGA 780 SC ACX mam niby 78% ale kiepsko się kręci. Robi co prawda 1254mhz gpu i 7400 pamięć ale przy 1.212V i przy temperaturach powyżej 75C lubi sypnąć artefaktem i wywalić sterownik w BF4 (sam rdzeń na 1254 stabilny, pamięci Samsung). Zobaczę, jak będzie wyglądać sytuacja na Accelero Xtreme III.



Moja konkluzja jest taka, że nie należy ślepo ufać temu całemu ASIC tylko po prostu próbować wycisnąć z karty ile się da. "Sillicon lottery"



Sideband- czym w takim razie wytłumaczysz fakt, że GTX680 od znajomego (niestety już sprzedana) miała 90% a OC kiepskie, nawet po podbiciu napięcia?



Owszem- ASIC to jest podejrzewam złożenie bazowego napięcia GPU, położenia na waflu, ilości generowanego przez niego ciepła i jeszcze miliona innych czynników.

[e4e 0]

"Minimum RPM w GTX 670 PE OC to 30%.



Niżej nic nie daje, bo bios ma blokadę."



ale ja chce to zmienic wlasnie w biosie (i wgrac ze zmieniona wartoscia np. 20%) - bo wiem, ze na org biosie min. limit to 30%, i zmiany programowe nic nie daja (juz to prestowalem). Wgranie nowego biosu z 20% tez nic nie da (tzn nie bedzie nic ciszej)?



====



"MSI, które kupił ode mnie e4e robiła u mnie 1304mhz bez podbijania napięcia biosowego i zmiany biosu (nie pamiętam jaki był limit w afterburnerze) a ASIC miała poniżej 70% z tego co pamiętam:) "



ASIC Q tej karty to dokladnie 73.3%. To duzo czy malo? IMO to raczej taki sredniak/przecietniak ASIC'owy (jesli nie gorzej). Ale dobrze, ze mimo to da sie ja pogonic nieco ..

[leven 1258]

Zmiana RPM w biosie z 30% na 20% nie spowoduje w naszych kartach żadnej zmiany.



Dla tego nie ma co tej wartości ruszać.



ASIC masz średni i spokojnie karta powinna pracowac na 1280 mhz po podbiciu napięcia w biosie do 1.212 Volt i ustawieniu wyższego power target.



Masz KBT i masz moje ustawienia biosu.... teraz "baw się" ze swoją kartą



Niczego nie da się zepsuć, bo napięcia wyżej nie podniesiesz, a samo taktowanie jeszcze nigdy karty nie uszkodziło.



Poza tym masz dobre chłodzenie założone na GPU, więc temperatura jej nie groźna.



p.s... wgrywałeś mój bios do swojej karty ? (bios z tematu o cichym starcie).

[e4e 0]

"p.s... wgrywałeś mój bios do swojej karty ? (bios z tematu o cichym starcie). "



jeszcze nie. W Weekend sprobuje sie pobawic.



na AXIII te 100% nawet nie przeszkadza az tak bardzo (tzn. ofc slychac je dosc konkretnie, ale bez przesady). Ale wiadomo, chcialoby sie cisze przez caly czas (zwlaszcza, ze ostatnio troche dlubie w uefi).

[leven 1258]

Daj bios twojej karty, to zobaczę, jak działa na mojej karcie.



EDIT: Haloo !!! jest tam kto ?
