Jako że z tyłem obudowy nie było zbyt dużo roboty, a wnętrze też już prawie rozplanowane więc przyszła pora na zajęcie się przednią częścią .

Po usunięciu 8 nitów można było uwolnić przednią ściankę i zabrać się do usuwania zbędnych elementów.



Front wyposażony był w uchwyty do fabrycznych filtrów, niektóre z nich okazały się zbędne





















Kolejnymi elementami których należało się pozbyć były przetłoczenia do mocowania wentyli (chłodnic)





Dzięki takiemu zabiegowi zyskałem  dodatkowo jakieś 1,5-2 mm na złączkę 90

















Kolejnymi rzeczami  jakie zrobiłem było zamaskowanie otworu po zatokach 5,25





oraz przycięcie midplate







I na koniec przymiarka frontowego wentyla



[Prorokk 63]

Jako że temp nie sprzyja chodzeniu po dworze



(kuchnia/podwórko)



a jestem z natury zimnolubny to zaszyłem się w "warsztacie" żeby trochę podgonić prace.



W pierwszej kolejności przygotowałem szablony do zakrycia pozostałych dużych otworów .





Po dopasowaniu do frontu elementy zostały przeniesione na arkusz blachy i przygotowane do wycięcia.



Kolejna rzecz to mocowanie dysków we wnętrzu obudowy .



Zastanawiałem się czy wykorzystać kosz od SPC od M40 na 3 dyski który funkcjonuje w projekcie ELITE v2, zainstalować oryginalne kosz od TT





czy może zastosować inne rozwiązanie .



Wybór padł na opcję nr 3 na prowadnice od CM Elite ze względu na ilość miejsca przewiewność konstrukcji i system montażu bez narzędzi

Przymiarki

















Aby konstrukcja zyskała na sztywności wymagany będzie wspornik który zwiąże prowadnice z frontem obudowy (element wcześniej zdemontowany )











Myślę że po ostatecznym zainstalowaniu prowadnic będą dobrze spełnić swoją rolę i nie będą przenosić drgań na resztę konstrukcji .

W obudowie robi się trochę ciasno



Na dziś to tyle

[Prorokk 63]

Prace z wolna postępują i tak:



udało się powycinać elementy do zasłonięcia największych otworów na froncie





















Mobotray został pozbawiony zbędnych elementów i oczyszczony





Kupiłem też przedłużkę 24 pin która ubrałem w sznurówki

















Niestety zabrakło materiału ale już do mnie jedzie

Złączka żeńska zostanie zmieniona na czarną w trakcie przewlekania przewodów przez cover.







I kolejne przymiarki

























Nowa atrapa reza









Większość "grubych" prac we wnętrzu została zakończona ( sąsiedzi mają chwile wolnego ),we wnętrzu zostanie jeszcze wycięcie otworu na rez i 4 fillporty.

Później covery, filtry na wszystkie otwory, nowy front, czyszczenie, malowanie i jesteśmy w domu.

A tak serio to jeszcze sporo prac mnie czeka.

Na tą chwilę wszystko co miałem do przekazania.

[Prorokk 63]

Wczoraj wybrałem ostateczne miejsce w którym będzie znajdował się rezerwuar





Wykonałem też szablon wspornika























Po przymiarkach ten sam element wykonany z alu





Jeszcze trzeba będzie powyginać i powinno być ok :)Muszę się tylko dostać do właściwego stanowiska warsztatowego ( mam nadzieję że uda się w weekend )



Później przyszedł czas na wycięcie otworu pod rezerwuar



















Kupiłem 4 redukcje 1/2 na 1/4 cala ciekawe czy sprawdzą się w układzie LC ?

Oczywiście wymagają pewnych zmian estetycznych ale jeśli będą szczelne to zawsze parę zł w kieszeni zostanie ;)w porównaniu do oryginalnych fillportów



[LoBo1984 0]

coraz bardziej mi się podoba, dużo własnej pracy a to mi się najbardziej podoba

powodzenia

[Prorokk 63]

Dziękuję,

pracy jest sporo, czasami dłubie coś cały dzień a postęp prac jest marny, druga sprawa że stanowisko robocze wydzielone w sypialni nie pozawala na szaleństwa z dużymi elektronarzędziami , a te zapewne znacząco przyspieszyłoby pracę ale jest jak jest ważne, że do przodu.



Kolejna sprawa jest taka, że lubię wykonywać elementy samodzielnie bo wtedy wiem ile energii i czasu trzeba poświecić na każdą pierdółkę.No i oczywiście frajda jaką daje oglądanie gotowego elementu bezcenna .

[LoBo1984 0]

miałem podobnie przy swoim worklogu. Czasu brak, miejsca mało, ciągnęło się to niestety długo. Ale radocha i satysfakcja murowane

[Prorokk 63]

Dopadła mnie trochę niemoc twórcza i przez pewien czas wszystko leżało odłogiem.

Ale zebrałem się w sobie, dotarły też zamówione materiały więc zabrałem się do dalszych prac.

A to są rzeczy jakie udało się wykonać



Filtry anty kurzowe





Nie rozwiązałem jeszcze mocowania filtrów opcje są dwie: magnes, rzep.













Odebrałem też ramkę na front:



















Cover pod mobo przy okazji kolejna wersja (beta) frontowej zabudowy









https://lh6.googleusercontent.com/-ZK9XrTsWqIM/U6sPSQZn6vI/AAAAAAAARCQ/WniyWWXDJOw/w523-h786-no/DSC_0460.JPG









Redukcje 1/2 na 1/4 nabrały właściwego koloru









No i na koniec prawdopodobny kształt frontu,wykonany testowo (oczywiście z kartonu ) brak jeszcze umiejscowionych portów usb 2.0 i 3.0.



e\\

Zapomniałem dodać że otwór widoczny na froncie przeznaczony jest na lamptrona touch a może kiedyś na aquaero

Dzięki za poświęcony czas i

Zapraszam do komentowania

[Prorokk 63]

W piątek dotarło parę gratów do LC dlatego w weekend mogłem się zabrać do roboty.

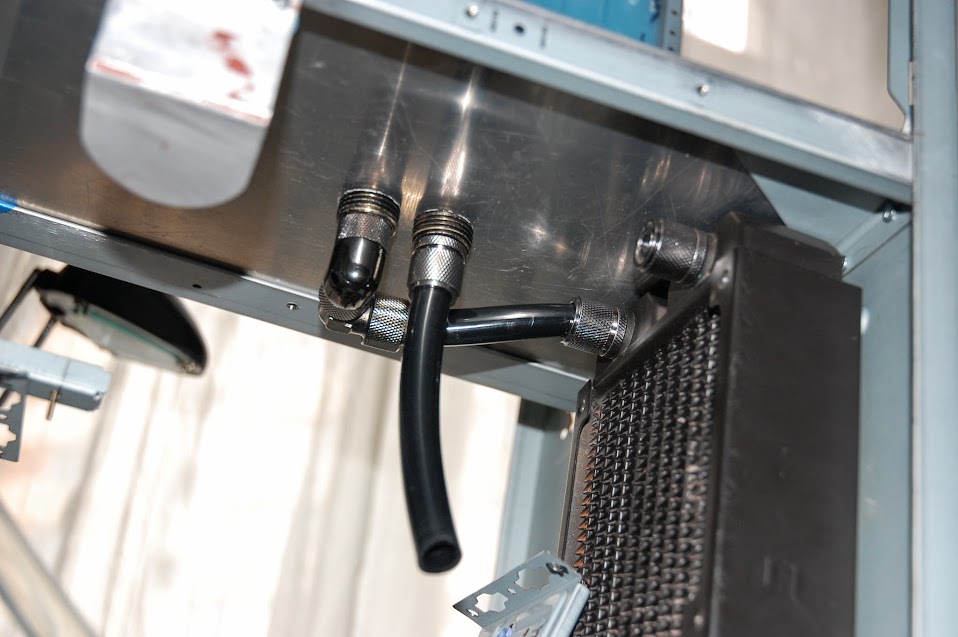

Najbardziej zależało mi na weryfikacji długości złączki do przedniej chłodnicy .







Udało się, wystarczy miejsca na cover











Później przyszedł czas na wiercenie otworów w midplate.



















I kolejne przymiarki











Na zdjęciu widać także zainstalowany wspornik do reza. Warto też wspomnieć, że większość elementów metalowych, wykorzystywanych w projekcie pochodzi z odzysku dlatego ich wygląd początkowy może odstraszać.( to takie moje niepisane założenie )

Mam nadzieję, że po obróbce już tak źle nie będzie













Idąc dalej torem recyclingu, postanowiłem do wykonania przedniego coveru wykorzystać obudowę od starego psu.





okazało się że oryginalne otwory wentylacyjne idealnie dopasowały się do przedniej chłodnicy.



I na koniec przymiarki w piwnicy i ubieranie nowej przedłużki 8 pin



























I tyle...

[BobStanley 0]

Robisz to z wielką pasją ... szacun stary, 3mam kciuki.

[Prorokk 63]

Wielkie dzięki ,

jak już pisałem; zapewne można to zrobić o 100 razy lepiej ale niestety nie dysponuję miejscem warsztatowym a wszystko co "tworzę" powstaje w sypialni

[Akei 120]

Fajnie, że dzieje się coś co jest worklogiem.

Nie umiem sobie jednak wyobrazić efektu końcowego, dlatego też czekam na postępy .

[Prorokk 63]

Nie umiem sobie jednak wyobrazić efektu końcowego, dlatego też czekam na postępy .

Ja też nie , mam w głowie ogólny zarys tego co chciałbym uzyskać ale co chwila pojawiają się nowe pomysły .

I muszę wybierać co z nich uda się zrealizować.

[Prorokk 63]

Niestety aura nie motywuje do pracy. ale udało się zrobić parę drobiazgów.

Zdobyłem kawałek(a nawet 2) blachy alu grubość ok 0.8 mm mam nadzieję że nada się na front i nie będzie się zbytnio wyginać .

\\e



















W ślimaczym tempie ale prace trwają też we wnętrzu.



Midplate zyskuje nowe otwory













Kształtu nabiera też przedni cover













Plan na najbliższe dni (jeśli pogoda pozwoli ):

- dokończyć przedni cover,

- zabrać się za front,

- wykonać podstawę pod ssd i leonarda.

[Prorokk 63]

Trafił się luźniejszy weekend więc można było wziąć się trochę do roboty, niestety aktualnie pracuję nad drobiazgami: sprawdzam gdzie dołożyć śruby, gdzie potrzebny jest dodatkowy otwór, gdzie trzeba coś przeszlifować, dlatego postęp nie jest powalający.

Ale od początku

Aby wąż od przedniej chłodnicy bez problemu przechodził przez midplate musiałem przeszlifować podstawę pod mobo.

















Później przyszła pora na zajęcie się przednim coverem i kolejne przymiarki (Nie pamiętam już który zraz składam to wszystko do kupy )















Otwory pod 24 pin



















Kolejna w kolejce była podstawa pod ssd i arduino które będzie odpowiadać za oświetlenie w obudowie .



















I arduino na właściwym miejscu a przed nim widoczne otwory do instalacji dysku













Z większych prac został mi front.Zamówiłem już blachę perforowaną , którą polecił mi Elder. Zastanawiam się tylko czy użyć jej jako szablonu i wiercić otwory w tym arkuszu który mam, czy wyciąć jeden duży otwór i wkleić zakupioną siatkę dzięki czemu front nie będzie zupełnie płaski.

[Prorokk 63]

Żeby nie było że się nic w temacie nie wyrabia to dorzucę pewien drobiazg



Wiem ,że można było dać front na cnc i mieć temat z głowy ale postanowiłem udowodnić małży, że nie brakuje mi cierpliwości ( co usilnie mi wmawia, ale jakoś nie zauważyła że wytrzymałem z Nią tyle lat) i dlatego postanowiłem się za to zabrać ręcznie.





I w ten oto magiczny sposób miałem do wywiercenia ok 3000 otworów



Miałem bo już 3 dzień wiercę ( trochę szkoda mi sąsiadów, ale tylko trochę )













Jakieś 1500 otworów później













W następnym tygodniu powinienem zakończyć wiercenie wtedy będzie się można zabrać za inne pierdoły, czyszczenie elementów, szlifowanie otworów na przewody i ogólne przygotowanie do malowania

[Eskalator 0]

Samą pochwałą powinno być słowo worklog z silnym akcentem na słowo work.

[Prorokk 63]

Dzięki wielkie pracy się nie boję i lubię sobie coś podłubać. Szkoda tylko ,że brak mi właściwego stanowiska warsztatowego. Ale wtedy jak twierdzi moja żona większość czasu spędzałbym właśnie tam .



i po ptakach .Obyło się bez większych wypadków 1 złamane wiertło



Otwory jeszcze przed szlifowaniem





I mała przymiarka,nie wiem tylko czy nie będzie otworów nie będzie zbyt mało Tylko przez te otwory ma wpadać powietrze do wnętrza obudowy





A po wszystkim moja Lepsza Połowa powiedziała : "Ja wiedziałam ,że masz cierpliwość ale tylko do swojego ukochanego komputerka ..." .





Wymagane są jeszcze poprawki ale jak na ręczna robotę jestem mega zadowolony

[Finac 386]

*







* jeden emot wart więcej niż tysiąc słów

[Prorokk 63]

Finac nie można być normalnym kiedy się człowiek bierze za modowanie komputerów



Prace cały czas postępują ale skupiłem się na pewnych detalach więc postępy nie są powalające.



Ale od początku: przymiarki frontu ver 1.0





Postanowiłem wykorzystać oryginalne elementy od TT

Od góry:power,reset,diody,niżej 4 x USB 2.0 i 2 x USB 3.0 najniżej miejsce na ekran sterownika Lamptron Touch.







Tak powstawał wspornika do panelu frontowego











Brakuje mi jeszcze właściwych słupków dystansowych,portów USB 3.0 zastanawiam się czy zainstalować wew czytnik kart sd.



Wspornik panelu I/O zostanie przytwierdzony od tyłu po ustaleniu ostatecznego położenia.









Blacha na froncie została wstępnie przymocowana 4 wkrętami, docelowo aby front nie był zupełnie płaski na rogi trafiły 4 śruby zamkowe.





















Front zyskał jeszcze kilka dodatkowych otworów wentylacyjnych umiejscowiłem je na boku profili w połowie wysokości obudowy.





No i jeszcze kilka drobiazgów zrobionych w tzw międzyczasie:

Wspornik reza zyskał otwór













No i drobiazgi we wnętrzu

Cover na otwory od przewodów oraz na frontową chłodnicę

















I tyle na dziś.

[Eskalator 0]

Keep going, grejt dżjab!

[bartosz_p11 0]

Jeżeli to skończysz to będzie kozak projekt

[Prorokk 63]

No to na deser dorzucam dzisiejsze wypociny z wnętrza. Wiem że większość z Was powie, że carbon jest wieśniacki ale nic nie poradzę że ten podoba mi się okrutnie























Zapraszam do komentowania

[Prorokk 63]

Po instalacji mobo, carbon będzie widoczny tylko w wąskim pasku poniżej płyty

[xeroi 0]

Mysle ze niezle to bedzie wygladac jesli przykryje sie to plyta. Tyle carbonu zdecydowanie wystarczy i nie dawalbym juz na ani jeden element
